五天潜心设计diy制作打造的小书架音箱

时间:2012-12-20 13:12来源:bbs.hifidiy.net 作者:nler 点击:
这段日子练手也练得差不多了,应该出来一个像样的自己设计的东西了 喇叭也收集了很多种,选了一些我听感比较好的做一对小型书架箱 我的想法还是先讲一下 1、因为家里比较小,想做的音箱也不能太大,权衡一下,5.25寸是声音与体积的最佳选择,好的喇叭基本上
这段日子练手也练得差不多了,应该出来一个像样的自己设计的东西了
喇叭也收集了很多种,选了一些我听感比较好的做一对小型书架箱

我的想法还是先讲一下

1、因为家里比较小,想做的音箱也不能太大,权衡一下,5.25寸是声音与体积的最佳选择,好的喇叭基本上能重现不错的低音了。
2、外观设计不能太过于普通,如果和市场上能买到的差不多,那也没有必要自己动手了,好的艺术设计是必须的
3、这个艺术设计有个度,我也不喜欢他过于夸张的造型,太夸张也不便于制作
4、从古典的书架箱获得灵感,有框架的效果,从IPHONE4获得灵感,有平面切面与倒角的效果。

箱体的尺寸与结构确定:
因为手里的喇叭没有参数,自己也没什么测试设备,基本上就用耳朵来收货吧!
我手里有一对爱华组合的配套音箱,简单的倒相式结构,但是低音很是不错,
我把待测的五种喇叭放上去,最后确认能取得的不错效果,故沿用这个音箱的体积(比例做了一些变化)与倒相管尺寸。

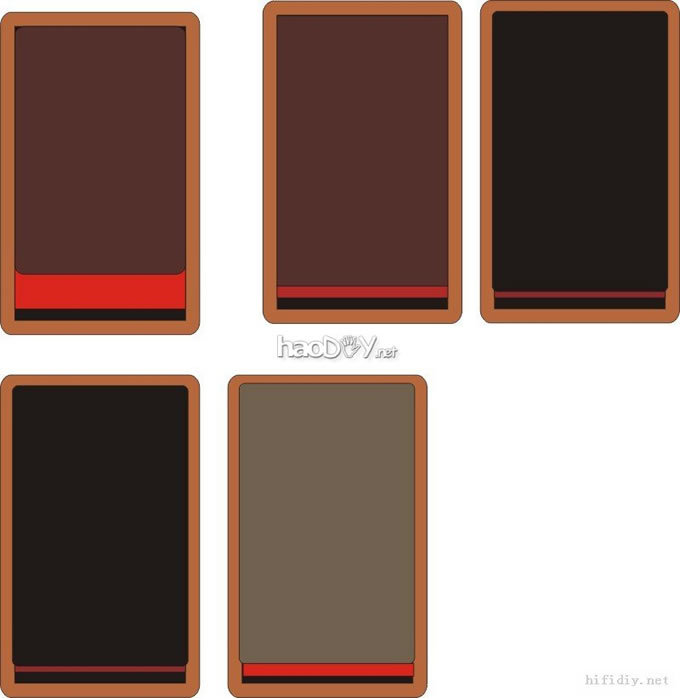

用coreldrAW 画了几个简单的效果图

五天潜心设计diy制作打造的小书架音箱



下料
五天潜心设计diy制作打造的小书架音箱

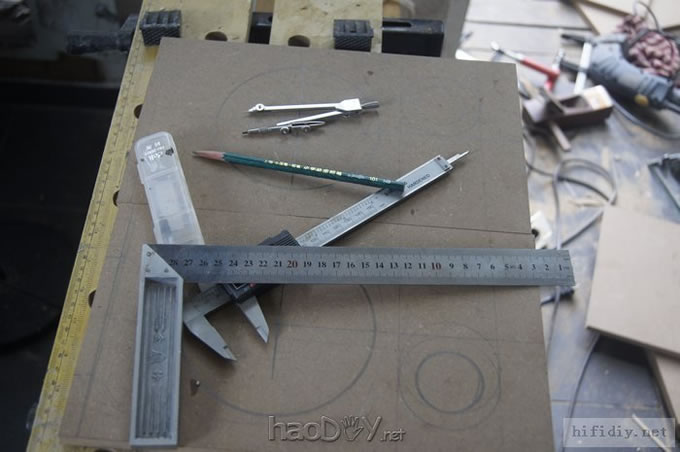

总是想精确一点,但是基本上很难,
误差尽量控制在1mm以内吧
五天潜心设计diy制作打造的小书架音箱

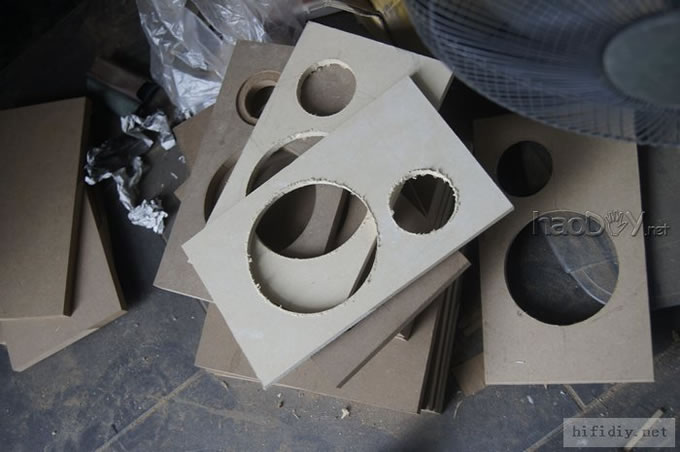

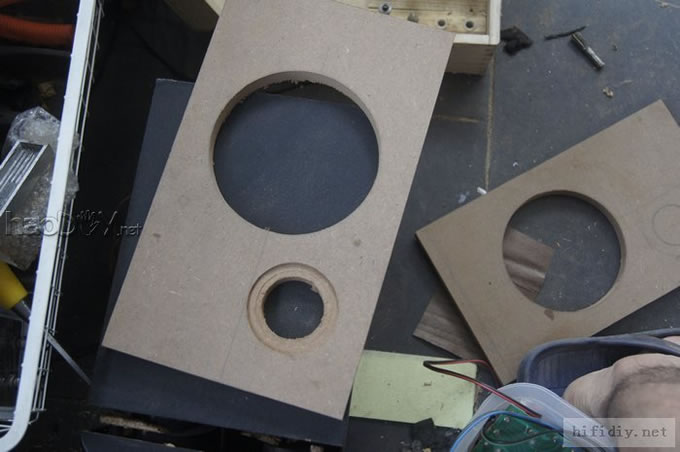

开孔
五天潜心设计diy制作打造的小书架音箱

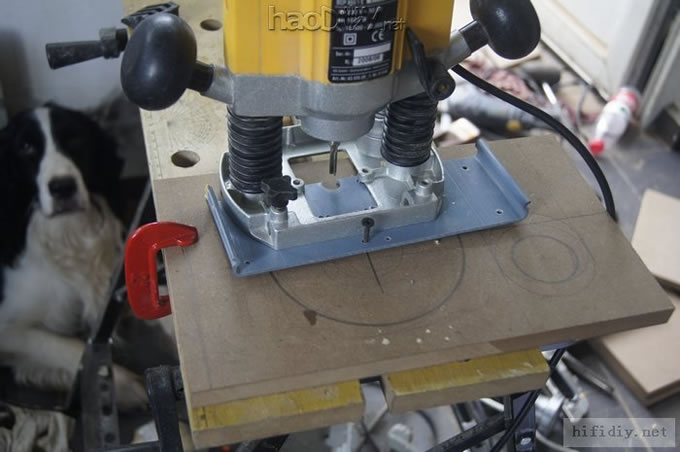

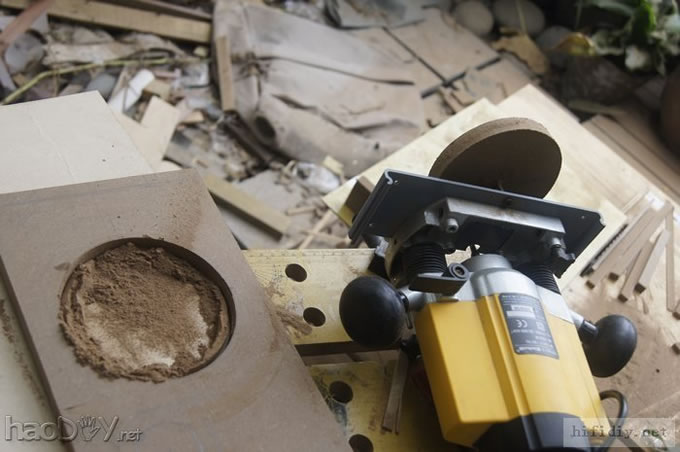

自己用塑料板制作了一个画圆模具,电木铣开小圆孔很标准
五天潜心设计diy制作打造的小书架音箱

五天潜心设计diy制作打造的小书架音箱

五天潜心设计diy制作打造的小书架音箱

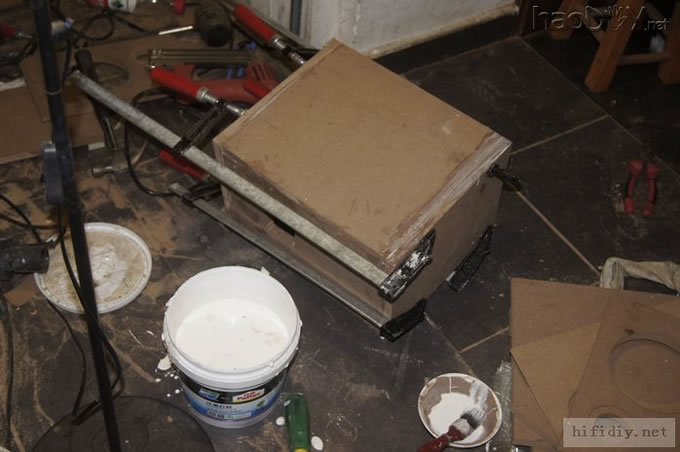

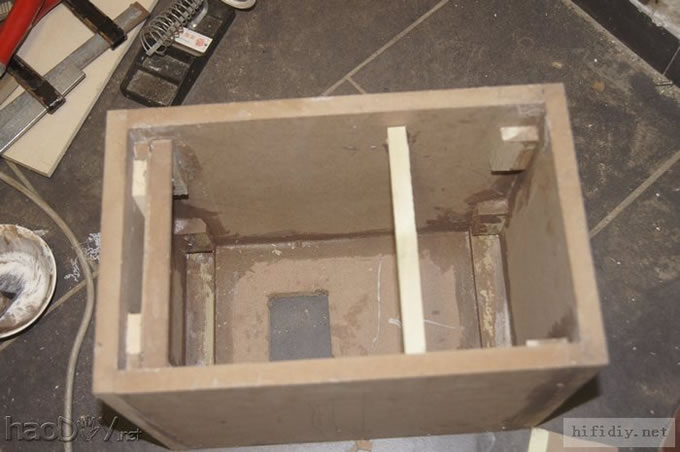

拼装板材
五天潜心设计diy制作打造的小书架音箱
五天潜心设计diy制作打造的小书架音箱 (责任编辑:admin)
