倒相式音箱的设计与调试(2)

时间:2015-06-15 09:47来源:www.crystalradio.cn 作者:szlz61 点击:

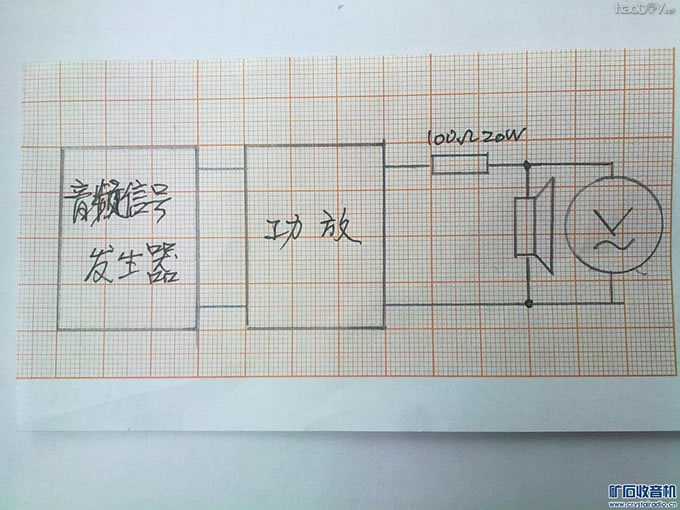

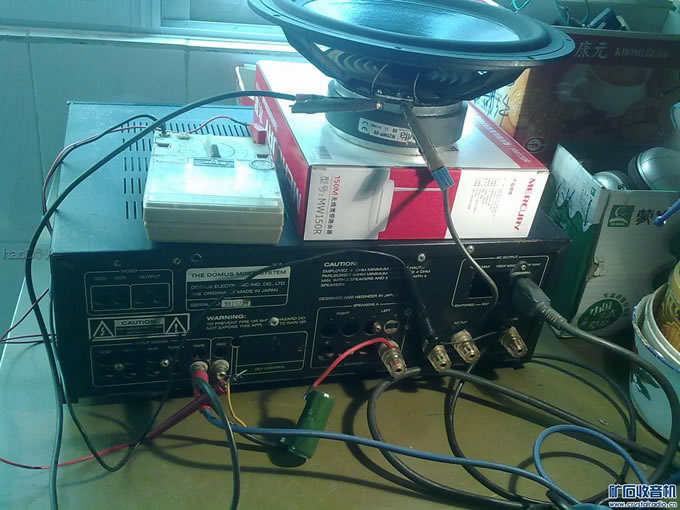

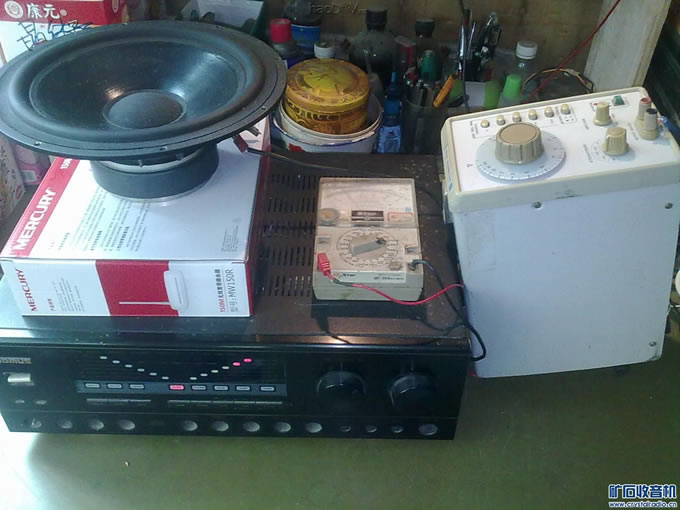

Fo是扬声器最常用也是最重要的参数。测试电路及设备连接如图二(1-3)。测量时扬声器前面0.3米内应无反射物。 先将信号发生器频率调到1档的最高频率处(100Hz),然后增大输出,至电压表(10V档)指示1V,如图二(4)
  Fo是扬声器最常用也是最重要的参数。测试电路及设备连接如图二(1-3)。测量时扬声器前面0.3米内应无反射物。

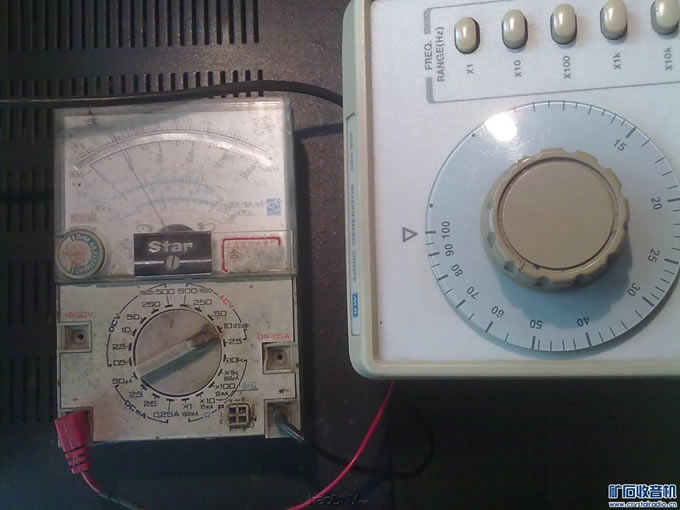

先将信号发生器频率调到×1档的最高频率处(100Hz),然后增大输出,至电压表(10V档)指示1V,如图二(4)。

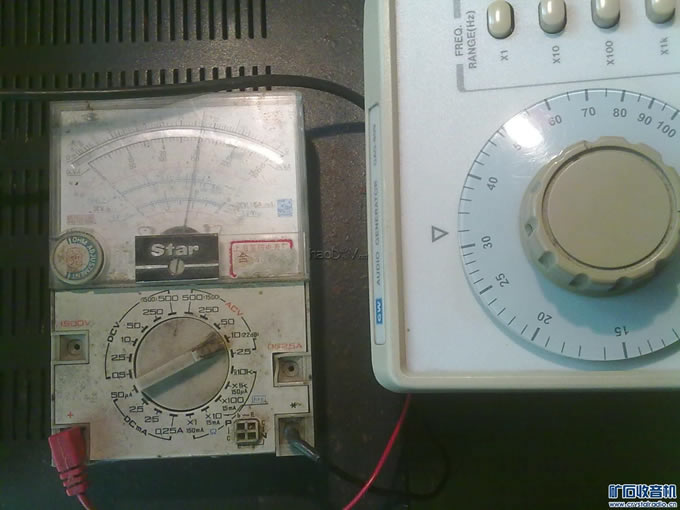

不改变信号发生器输出强度,只调整频率高低,使电压表指示最高(约可达4V),信号发生器指示的频率就是扬声器的谐振频率Fo。如图二(5)。
  本例扬声器实测Fo=32Hz.





倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试



2)等效质量Mo
   视扬声器振动部分质量不同

倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试






倒相式音箱的设计与调试

(2)等效质量Mo

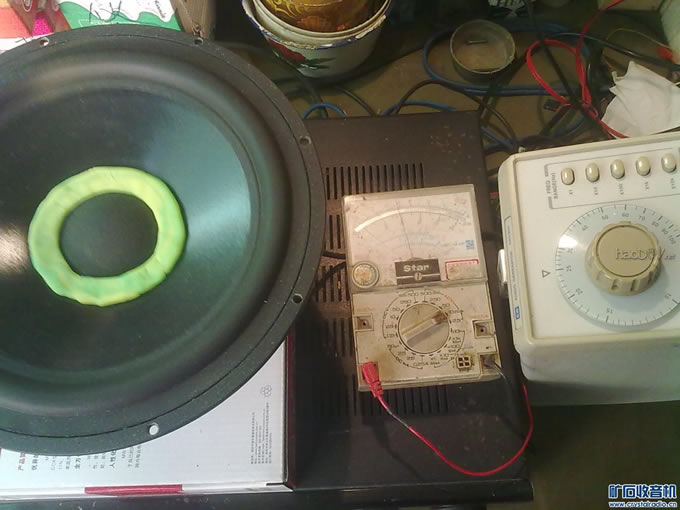

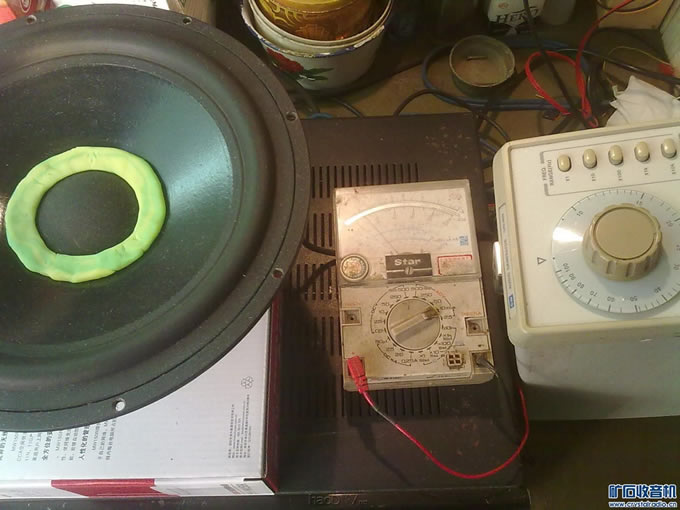

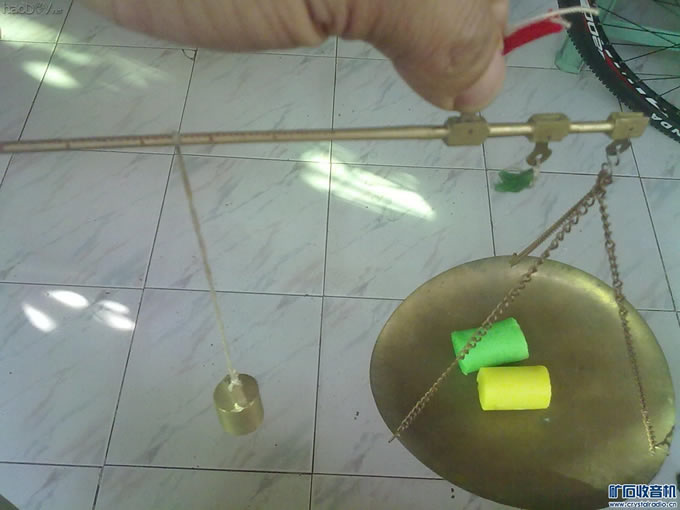

   视扬声器振动部分质量不同,称出一块几十克重的橡皮泥,搓成圆环状,沿喇叭防尘帽一圈放置,并使其紧贴在纸盆上,见图三。按图二方法测量扬声器此时的谐振频率Fmo。
  本例选Mf=25克,实测Fmo=25Hz.
   Mo值用下式求出。
  Mo=Fmo平方×Mf/(Fo平方-Fmo平方)
   本例Mo=25×25×25/32×32-25×25=39克


(3)等效半径a
扬声器纸盆有效直径的1/2,即纸盆中心到折环内边沿的距离。

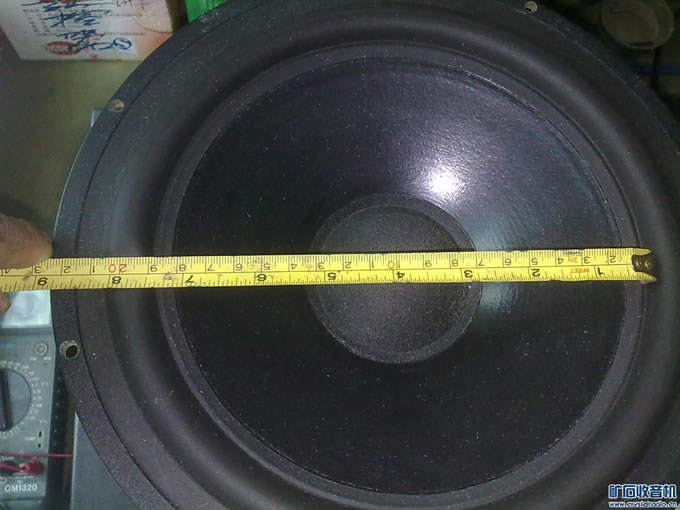

  本例实测扬声器等效半径a=0.095m。见图四




倒相式音箱的设计与调试 (责任编辑:admin)
