μpc1237应用概要


   在功放中,大多使用了μpc1237专用保护集成电路,μpc1237在使用时要注意一些问题,不然可能因为使用不当使其失去保护作用,严重的可能损坏集成块(主要是电源电压不合适),为了方便朋友们,现将搜集到的资料重新编辑,整理出主要的内容贴出,希望对大家有所帮助.

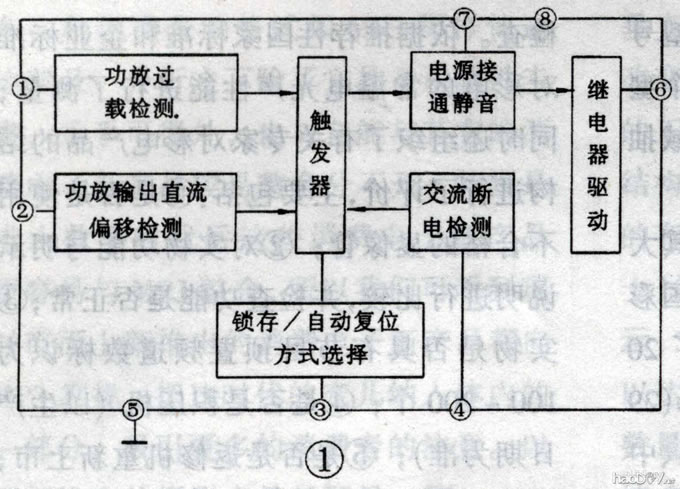

一.功能框图

此主题相关图片如下:(图太小的,可双击放大观看)

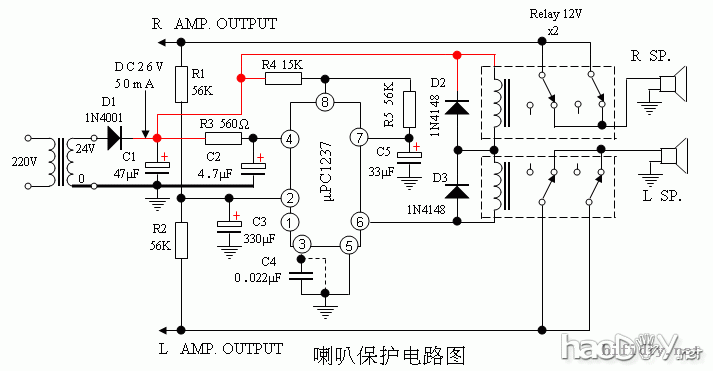

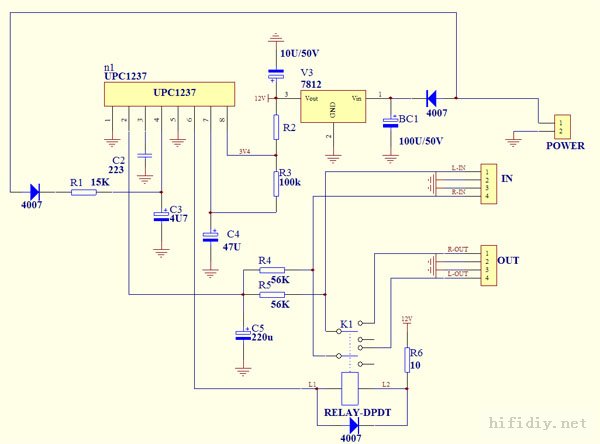

二.应用简图

此主题相关图片如下:


三.各脚的功能及应用注意事项
1.pin1脚为功放输出直流电流过载检测,该脚通过放大电路接在功放大功率管的E极上,当某种原因过流时,会在E极串联的0.22欧的电阻时产生较大的电压,当检测到超过设定值的电压时,就会断开继电器.[

2. pin2脚为中点电压保护.
3.  当pin3接法不同时,μpc1237工作于不同方式。即锁存方式或自复位方式。当IC检测到过载或过流时,继电器断开,如检测电平恢复正常后,继电器自动吸合,称为自复位方式,如若继电器始终断开,直到关机,且故障排除,重新开机,继电器才能再次吸合,为锁存方式。当pin3通过0。22的电容接地时,为锁存方式;直接接地为自复位方式。实际多为锁存方式。
4. 交流断电检测

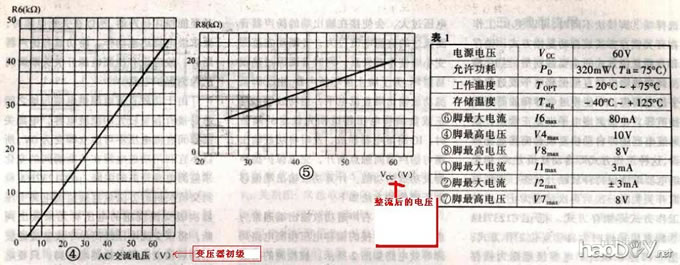

       当关断交流开关时,放大器失电是一个过渡过程,中点电位不能马上为零,表现为冲击声,甚至损坏喇叭。将pin4通过R6接于变压器的初级,当关闭电源时,IC 使继电器立即断开。从而起到保护作用。R6的值可查表
5. 开机静音
即开机延时,延时时间由pin7脚上的C3,R7 的值决定。


6. Pin8为电源 ,μpc1237的电源电压不能超过8V,典型为3.40V,所以R8必须取合适的值,具体可查表.

  7。 pin6继电器驱动.该脚最大驱动电流为80MA,应根据此电流值和所使用的电源电压来决定R12的值

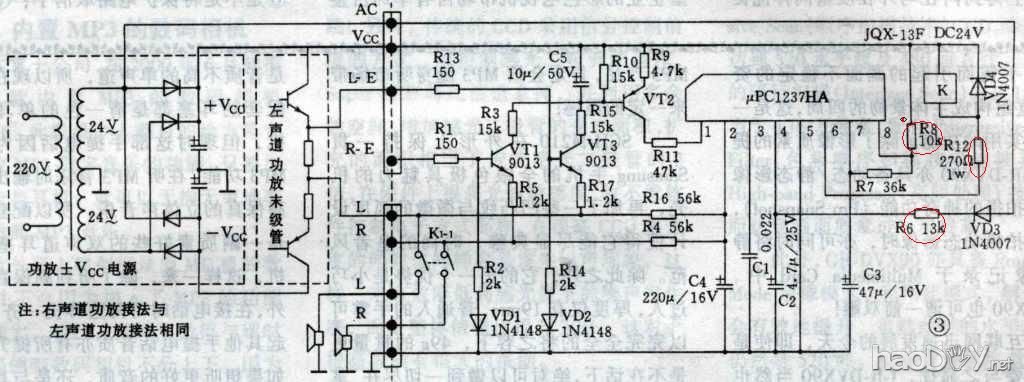

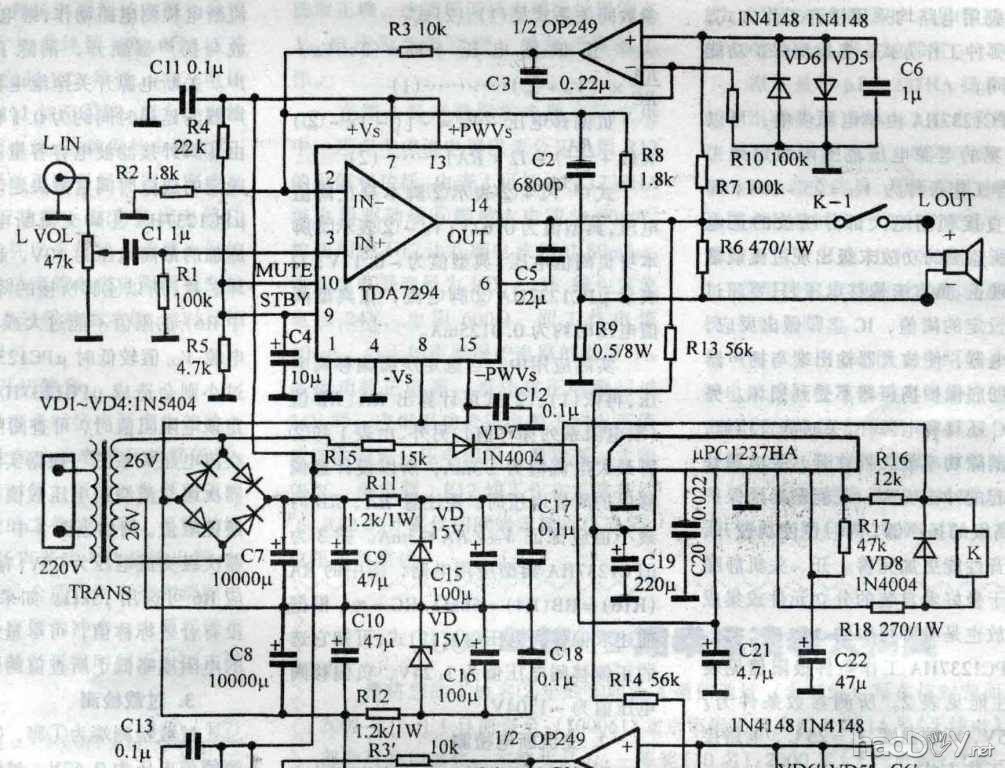

用于TDA7294时的电路图
