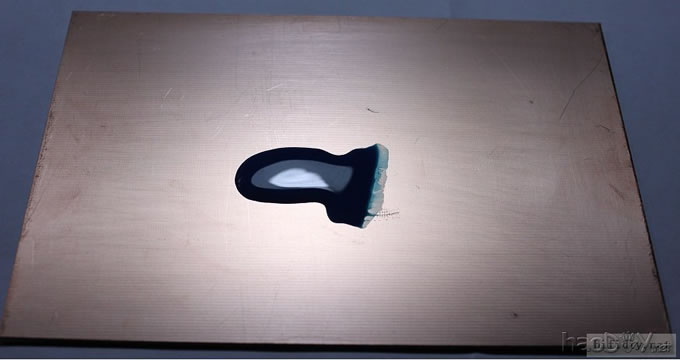

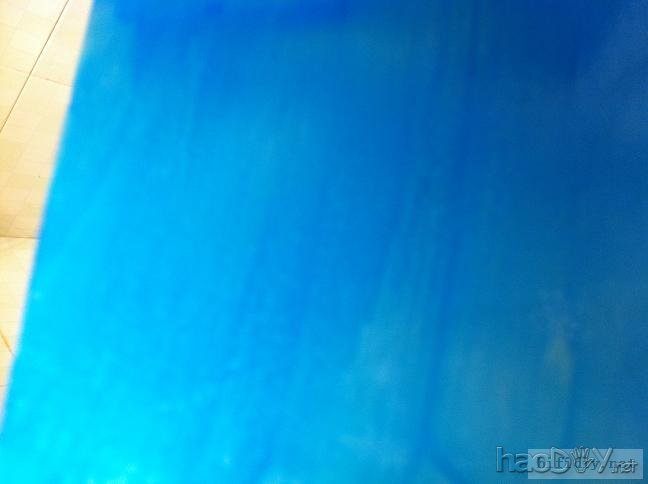

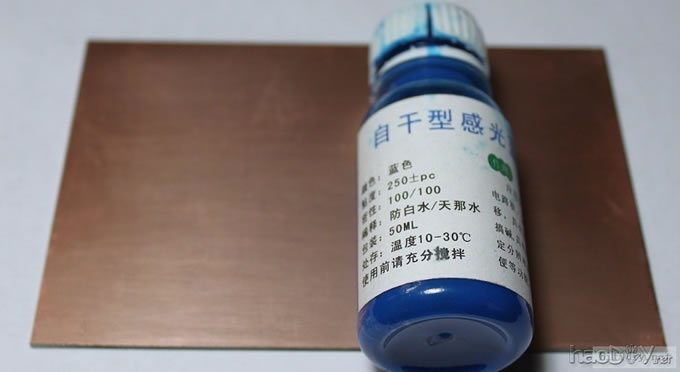

一直都是用热转印来制作，最近买了感光油墨，用硫酸纸晒图，做板子很方便。看到不少人用感光板，但是苦于菲林打印的质量不好，想想能不能用普通A4纸来晒图呢，经过一次失败后，算是完全的成功了，这下可以彻底不去买菲林、硫酸纸了。现在就把制作的过程分享一下，希望对想自己做PCB的朋友有所帮助。 网上买的自干型感光油墨，比较便宜，小小一瓶可以做很多板子了。这个步骤的难点主要是均匀的把油墨涂在覆铜板上，有用喷涂的，毛笔刷的，我用电话卡刮。油墨不能太多，不然刮得不均匀，而且太厚，曝光麻烦。刷好后可以用电吹风或烤火器加热，一般十分钟就可以干了。整个过程只需要不在太强的光线下就可以了，感光油墨也不是那么容易曝光的。

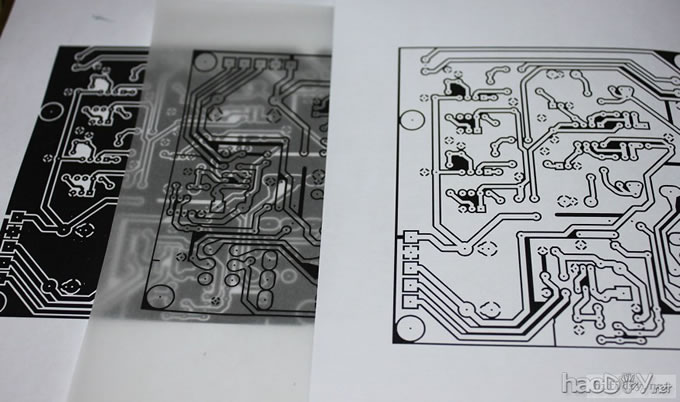

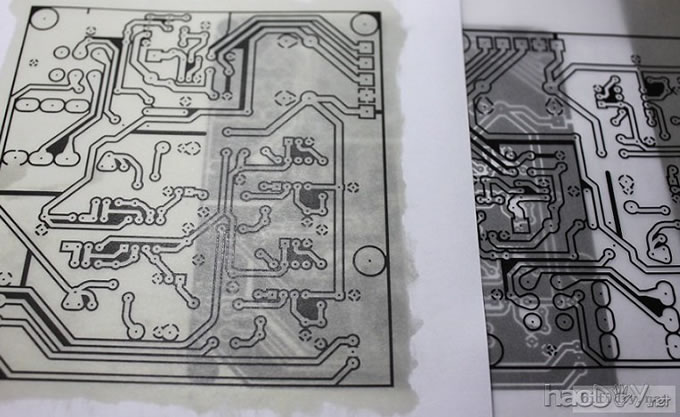

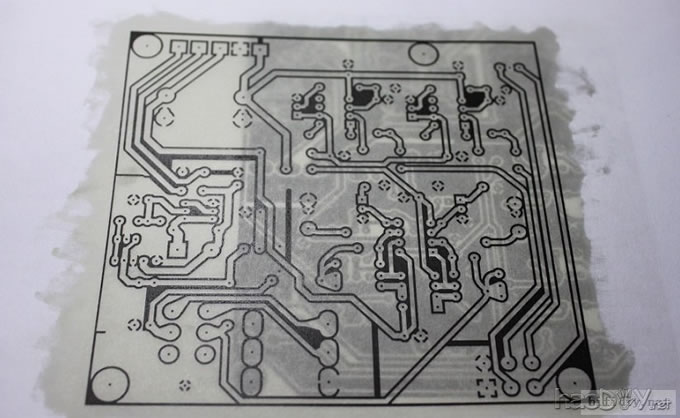

接下来就是打印电路图，不少朋友买了专用的打印胶片，但是效果都不好，我一开始用的硫酸纸，感觉效果已经很好了，这次用普通A4纸，要解决的就是如何让纸能尽量的透光。我用的打印机是惠普1020，算最普通的，这是打印的效果，可以看出，A4纸基本不能看到底部。  如果这样进行曝光，显然不行，虽然有朋友加大曝光的强度和时间，但是由于纸张不透光，精度得不到保证，现在就请出此次做板的关键：食用油。把它涂在A4纸上，这下可以看出变化了吧

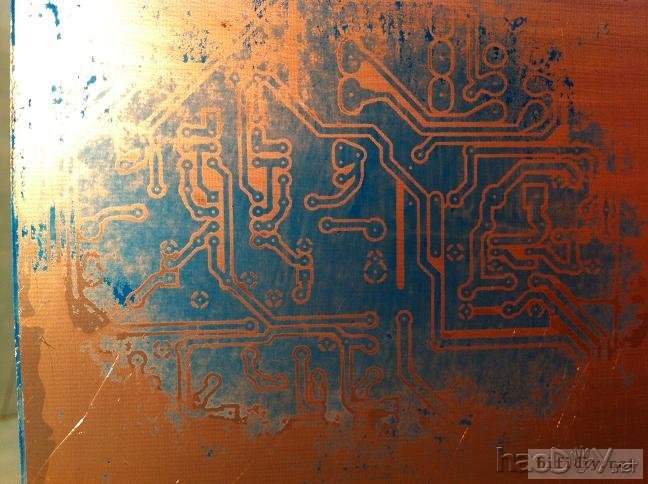

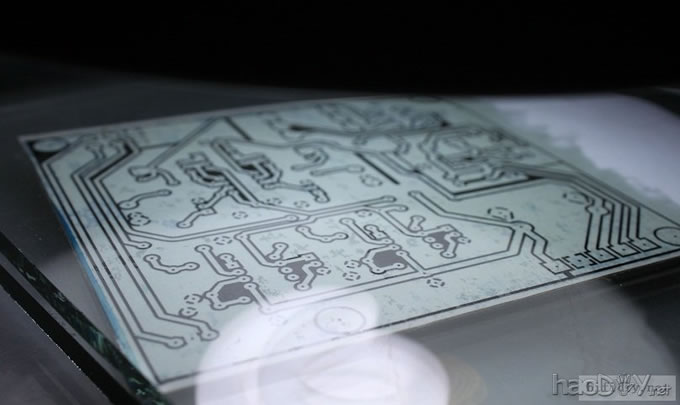

开始曝光，我用的台灯，节能灯管好像是18瓦的，距离不到10CM，曝光时间12分钟，但是第一次做出来失败了，主要是A4纸的透光率还不行，中间光线比较强，曝光比较完整，但周围的就不行了。我用硫酸纸一般10分钟就好了，也不会出现曝光不均匀的情况。

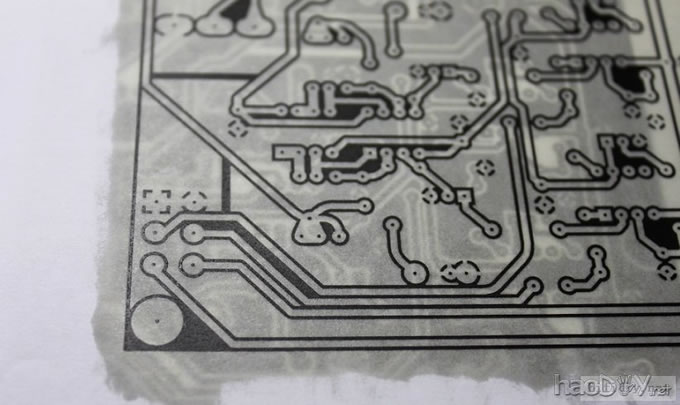

虽然可以用加大曝光时间来弥补，但A4纸透光率不足的问题没有得到根本解决，应该有办法。还是用食用油，这次直接把油刷到感光板上，油可以刷厚一点，把A4纸贴上去，就像手机贴膜一样，来回压几下，可以清楚的看到蓝色的感光板了，这下OK了。开始曝光，时间10分钟。自干型感光油墨不像干膜，曝光后看不到电路图的。接下来显影、腐蚀、脱膜就不多说了。看看效果，应该可以不去买那些贵的胶片了。。呵呵 |
