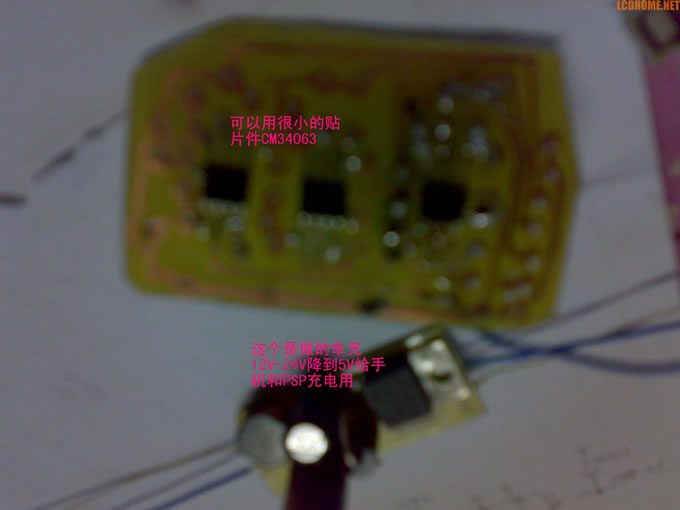

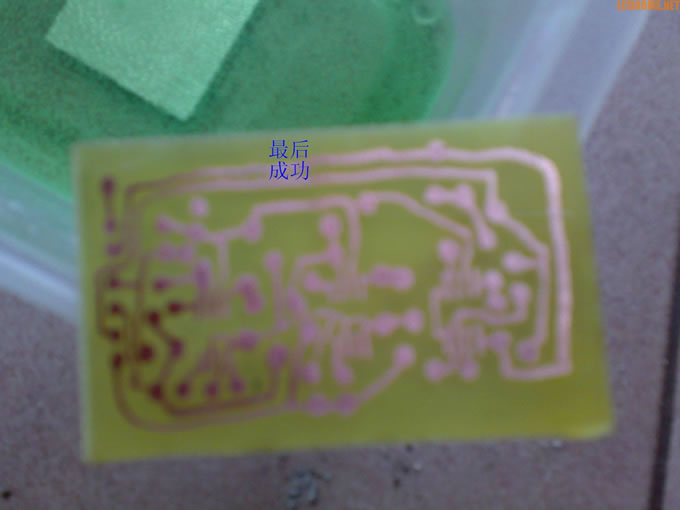

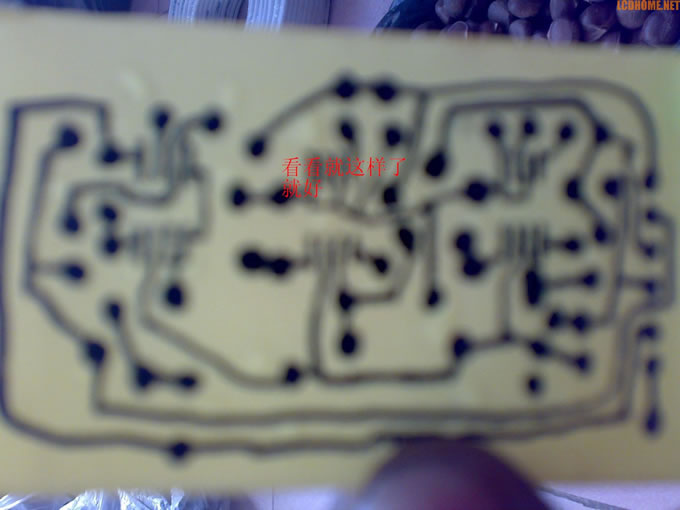

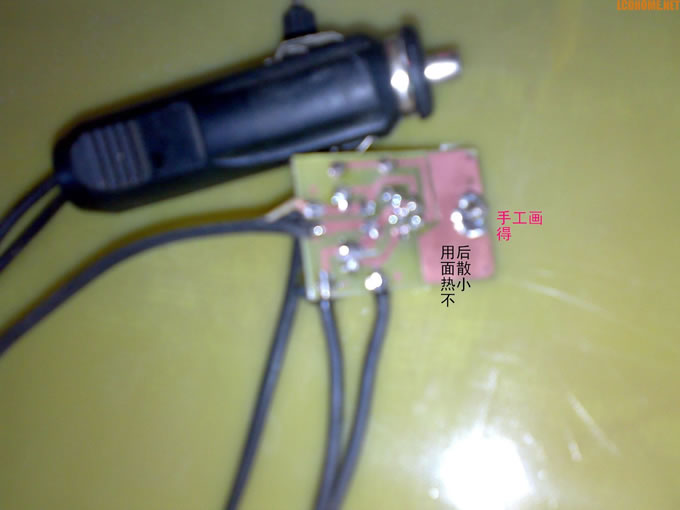

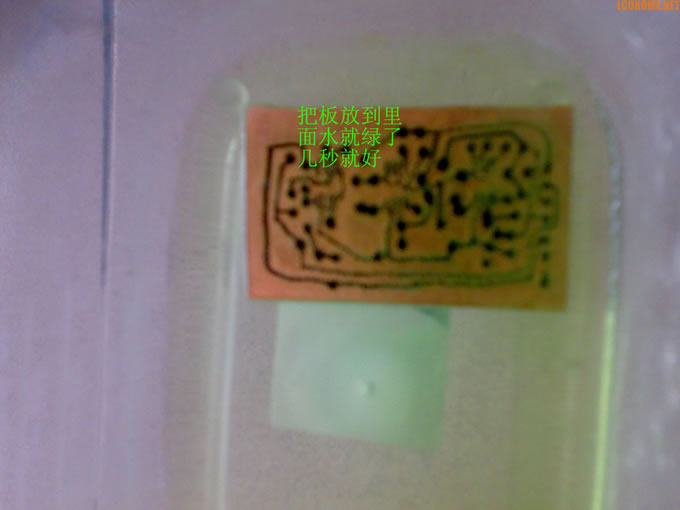

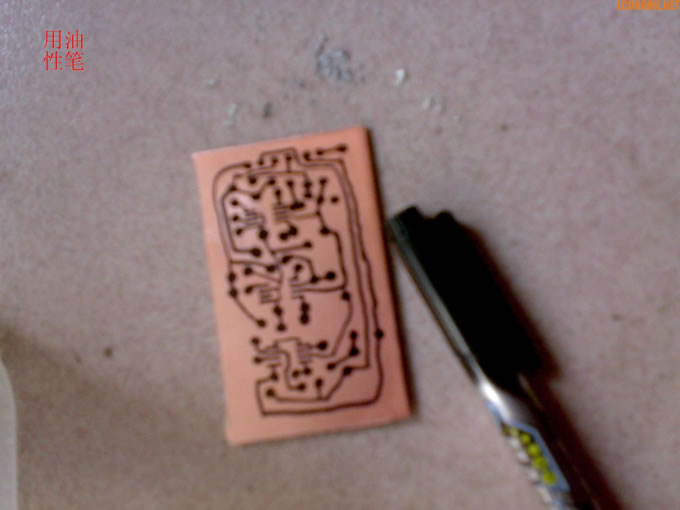

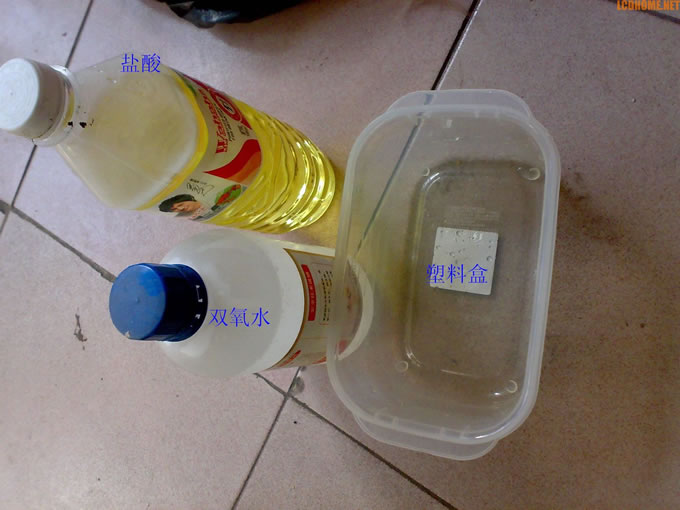

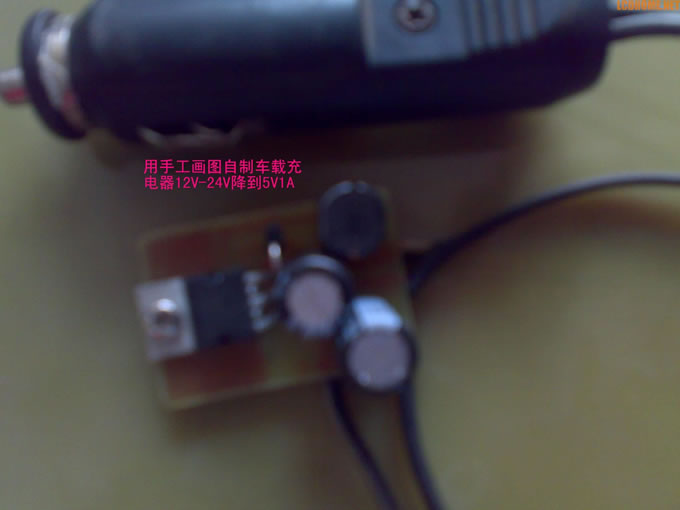

我是带着成功的喜悦发的此帖看到刘佑红老师做的板子非常好，但是我用的还是洞洞板制作出来有大又不好看，所以就想起用覆铜板来做电路板，这就要用到化学品了，网上好多都是用三氯化铁腐蚀铜板的，我手工画在铜板上的三氯化铁太慢了铜板还没腐蚀完画的线就掉了，所以淘汰三氯化铁了，之后就用我朋友的父亲常用的盐酸+双氧水+水来腐蚀铜板，弄了N次才成功不是太快就是太慢，最后找到原因了，用得水的问题，自来水不行，要用纯水最好，大家可以看看效果是我的实验要想做就要慢慢的花好线，我用电脑设计不了电路图只能用土炮了，不要笑我啊 要是找不到盐酸就只能用三氯化铁了用盐酸+双氧水几秒就OK三氯化铁最快一分钟,用软件设计电路图肯定好多了，对我来说用软件设计不了我不是专业，还有要用到能打热转印的打印机，热专纸电烙铁，个人家一般都没有，还是用我这个办法弄把，祝大家也成功 再不会做就看视频http://www.56.com/u57/v_NTM2ODQyNDU.html 视频上用到了热转印大家要是有条件的可以用，如果没有即直接画也没有问题 效果一样就是不好看，建议大家不要用洞洞板了，一是成本高再就是贴片件不能用还有维修换件不方便，还要乱飞线 盐酸用30%以上的双氧水也是，水就用烧开的水就行，一样放一点就行咱们不是专业搞化学的所以调配不严格 手工画不难，先在纸上打个草稿，再把满意的草稿照画在复铜板上就OK了，自作几个小东西大家看看。 大家要是有做好的也拿上来晒晒 [audio07]
