牛人教你制造超大号“卖萌”巨型LED灯

时间:2015-03-17 19:05来源:未知 作者:admin 点击:

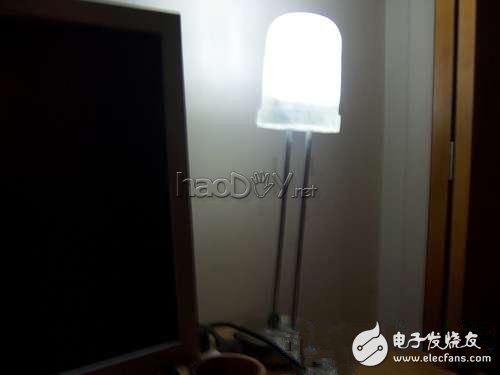

这是一个手工制作的普通10mmLED的10倍放大版本,包含3个1W功率的LED,由树脂浇注而成。它还包括一个脉冲宽度调制(PWM)调光电路。我从制作LED的木制模型开始;使用硅胶翻模制作出浇注的模具;最后在硅胶模具中浇注树脂。 我将会带给你这个世界上最大号的自制L

这是一个手工制作的普通10mmLED的10倍放大版本,包含3个1W功率的LED,由树脂浇注而成。它还包括一个脉冲宽度调制(PWM)调光电路。我从制作LED的木制模型开始;使用硅胶翻模制作出浇注的模具;最后在硅胶模具中浇注树脂。

  我将会带给你这个世界上最大号的自制LED!

  这个有点复杂的制作涉及以下技能:

  -焊接/电子技术(知道如何阅读电路图)

  -木工(需要能够使用车床,钢丝锯,各种砂光机,钻孔机等)

  -树脂铸造(这也是我第一次铸造东西,所以不要担心难度)

  牛人教你制造超大号“卖萌”巨型LED灯

  制作步骤:

  1 制作LED木模

  1.1 LED木模的工具和材料

  牛人教你制造超大号“卖萌”巨型LED灯

  ● 车床

  ● 各种车刀

  ● 钢丝锯/曲线锯

  ● 振动砂光机

  ● 带式砂光机

  ● 夹钳

  ● 凿子(或其他可以刮去胶的工具)

  ● 摇臂锯(或其他切割松木板的工具)

  ● 油灰刀(可选的,但是用起来不错)

  ● 安全保护:防护眼镜(必需的),护耳用具(强烈推荐),口罩或者面具(强烈推荐,尤其在打磨的时候)

  ●15块万能电路板

  ●2.5cm*15cm*20cm松木板

  ●木工胶

  ●报纸

  ●纸巾

  1.2 切割木板

  牛人教你制造超大号“卖萌”巨型LED灯

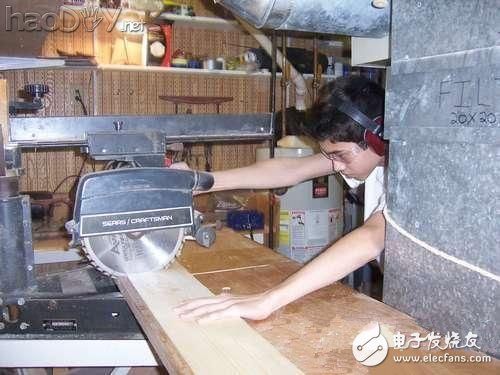

  你需要把木板锯成20cm长的小段(需要约6-8段)。我们的目标是20cm*14cm*14cm的木块。

  1.3 粘接木料

  牛人教你制造超大号“卖萌”巨型LED灯

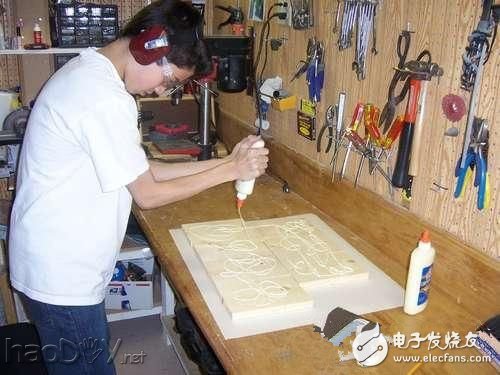

  现在木料被分成20cm长的小段,我们需要把它们粘接成木块,这样才能在车床上加工。在每一个木块预先清除干净锯末的表面上(这个很重要)涂一层薄薄的胶水(不要一下子用太多!),然后在一起夹紧。

  牛人教你制造超大号“卖萌”巨型LED灯

  在胶接木材之前挑选一下,最坏的木料放在中间或者外边(中间会被藏起来,而最外面的会被切削掉大部分)。预先放好垫纸免得胶水在夹子和工具台上到处都是。

  牛人教你制造超大号“卖萌”巨型LED灯

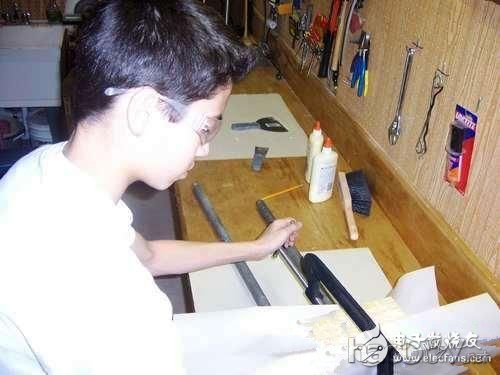

  这些木块上胶后都会弯曲,由于它们来自同一块木板,弯曲的方向应该相同。在上夹钳的时候注意使所有的木块朝同一个方向弯曲,这样各块之间的间隙较小,最终结合的更牢固。

  牛人教你制造超大号“卖萌”巨型LED灯

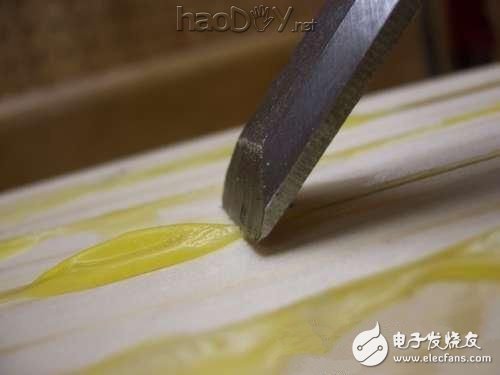

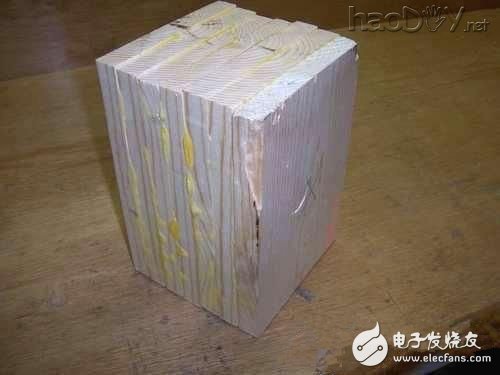

  胶水干燥以后刮去那些多余的胶水,胶水固化以后比木头硬,会对你的车床刀具造成更多的损耗。

  1.4 车床加工

  牛人教你制造超大号“卖萌”巨型LED灯

  如果这是你第一次碰车床,也许你该好好读一读使用说明和教程。我相信车床是一个非常安全的工具,但要是你不清楚自己在上面做了什么的话,它也可能是非常致命的危险品。

  牛人教你制造超大号“卖萌”巨型LED灯

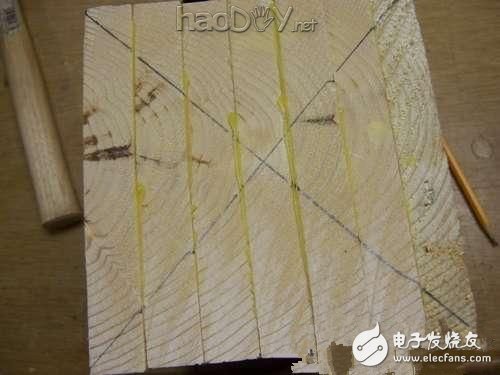

  在木块的每一个面的大致中心上画一个X。

  1.5 车削圆柱

  牛人教你制造超大号“卖萌”巨型LED灯

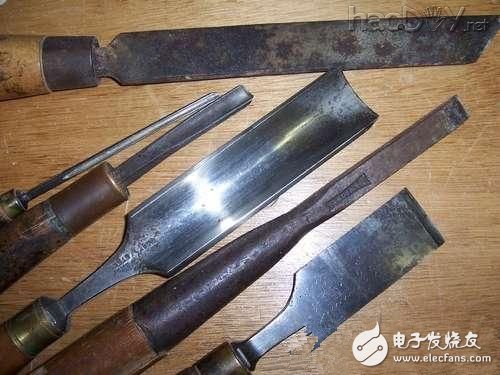

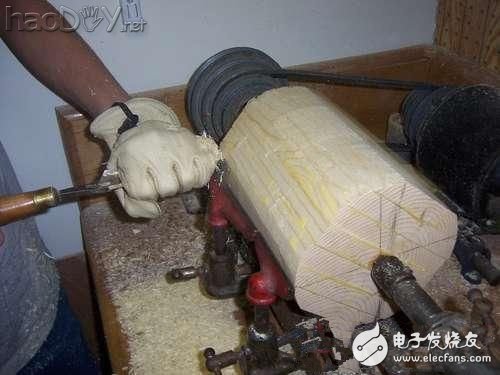

  用凿刀把木块修成圆柱形,然后用平凿和圆凿把它车成一个直径11cm的均匀圆柱体。如果你没有卡尺,可以用一个卡钳和直尺测量,我就是这么做的。

  牛人教你制造超大号“卖萌”巨型LED灯

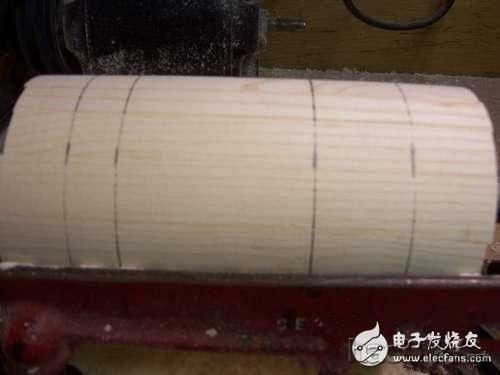

  用你的尺子在木块上标出14cm长度,这是LED的总长。从这一段长度的左侧开始,标记一下2cm和10cm的点。

  1.6 制作曲面

  牛人教你制造超大号“卖萌”巨型LED灯

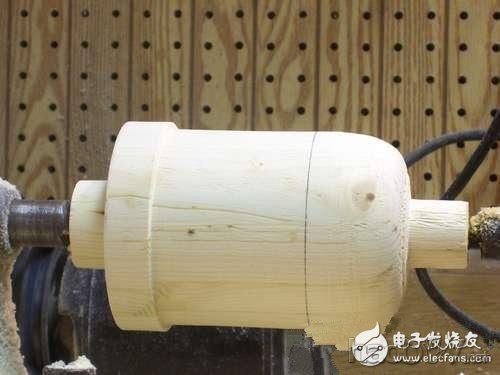

  首先不要车削那2cm的部分,它们是将来LED的唇部,直径11cm已经达到要求了。用凿子把多余的部分削到车床正常工作所需的最小直径。然后处理长10cm的大块部分,把右边除了多余部分之外全部削到10cm直径,预计做成曲面的部分逐步向下切削。

  牛人教你制造超大号“卖萌”巨型LED灯

  做完以后打磨再上一些蜡。我不确定是否必须这么做,至少我是这么干了。

  1.7 切割打磨顶端

  牛人教你制造超大号“卖萌”巨型LED灯

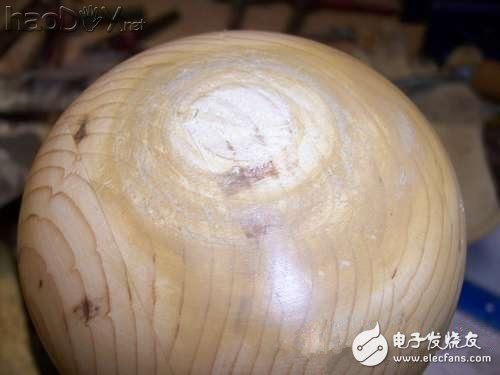

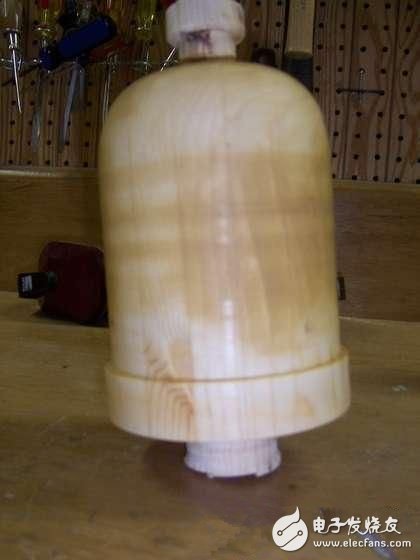

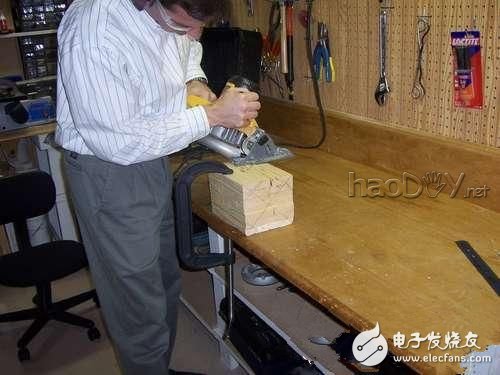

  我不知道现代机床会怎么样,但是我的这个在两端留下了需要切掉的小柱。一般来说我会用带锯锯它,但是LED过大了,所以我选用了曲线锯。锯痕尽可能接近 LED。看起来颜色不一样,但是弧度一致。在曲面部分,锯掉以后用振动砂光机磨平,基座那一边用带式砂光机打磨。新打磨的表面上都上一些蜡。现在你有了一个LED头部的木制版本!

  1.8 找准中心,钻孔

  牛人教你制造超大号“卖萌”巨型LED灯

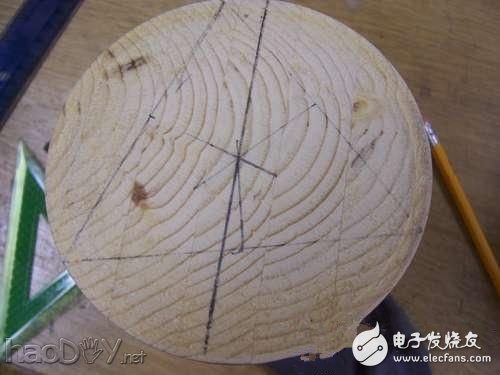

  接下来需要找到它的中心,这样就能在等距离的部位为LED的引脚钻两个安装孔。这一步不是很必要,因为你可以不将基座包进硅胶。(要替代这里的做法,你只需要在大致的中心钻个孔然后插入一根销钉,既是支撑同时也做好了模具。)要找到圆心你需要一把尺子和一个直角三角尺。在LED的基座上随意绘制一个内接三角形,找出每一边的中点,使用三角尺画出每一条边的垂直平分线,它们应当相交于同一个中心点,这是三角形外接圆的中心,也是LED的圆心。 (责任编辑:admin)
