一样平常万用表的交换电压档只能丈量1伏以上的交换电压，并且丈量交换电压的频率一样平常不高出1干赫。这一节先容的毫伏表，丈量的最小量程是10毫伏，丈量电压的频率可以由50赫到100千赫，是丈量音频放大电路必备的仪表之一。

毫伏表行使三个平凡晶体管、一块100微安表头和一些其他元件，电路简朴，制作轻易。

一、电路声名

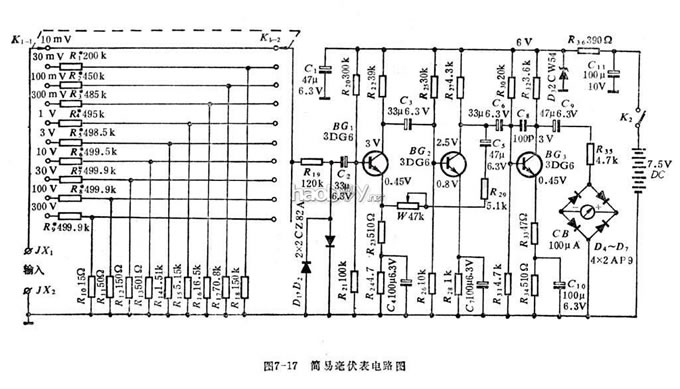

毫伏表的电路见图7—17。被测信号电压从接线柱输入到毫伏表中，Rl～R18构成的衰减器是为顺应差异量程而配置的。10毫伏档不经衰减直接输入，也就是毫伏表的最高迅速度是10毫伏。R19是为进步输入阻抗而配置的。D1、D2是为防备输入电压过大，使BGl的召B～E结被击穿而配置的。BG1～BG3构成三级阻容耦合音频放大器。由BG2集电极颠末C5、R29、W到BGl发射极引入的负反馈有不变增益、减小放大器失真的浸染，调解W可以调解毫伏表的迅速度。BG3发射极的电阻R33起到不变整机增益的浸染，C3是为防备自激而配置的。用BG3集电极输出放大的音频信号，颠末C9隔直流，R35限流，D4～D7整流，酿成直流电，敦促表头CB指针偏转。

毫伏表的电源电压坎坷直接影响迅速度，以是这台毫伏表回收7．5伏(5节手电池)电源供电，颠末R36限流、D3稳压，获得6伏直流电，供放大器行使。
