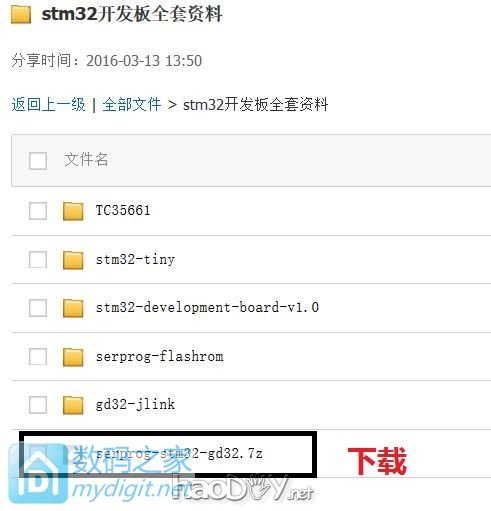

又是一个一元pos机的帖子 之前一直有坛友希望用pos机改造一个flash烧录器，所以这次我就来做一个满足大家的需求 这个烧写器是在前人的基础上搞起来的，我只是修改了一下配置来适应pos机的电路，同时因为原始的操作方式是命令行方式，这不太符合广大群众的习惯，于是写了个批处理来方便使用 首先感谢前人的功劳 www.flashrom.org http://blog.dword1511.info/?p=4107 https://github.com/dword1511/serprog-stm32vcp 新增gd32f103原板折腾计划，pos机的stm32f103做spi闪存编程器，更新了新版软件|http://bbs.mydigit.cn/read.php?tid=1591309 1元POS机之25系列Flash烧录器上位机震撼发布：http://bbs.mydigit.cn/read.php?tid=1733491 因为有了这些好用的轮子，也才有了今天的这货 文件下载地址： 资料下载链接百度云http://pan.baidu.com/s/1c0YHNxQ 密码: dugc 源代码下载https://github.com/posystorage/serprog-stm32-gd32 如果只是做一个烧录器的话，在百度云下载图中所示压缩包即可

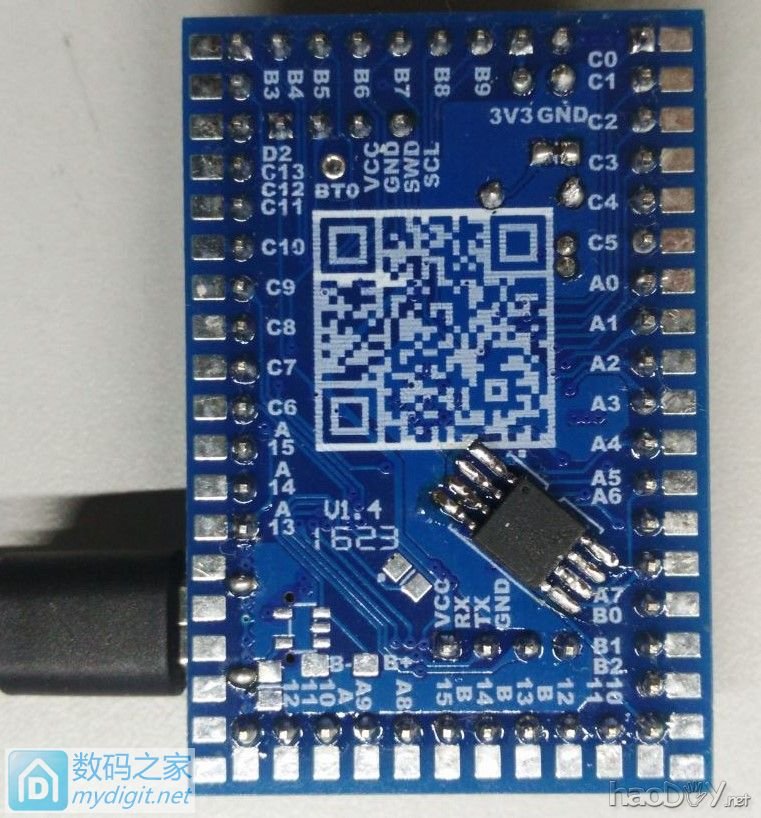

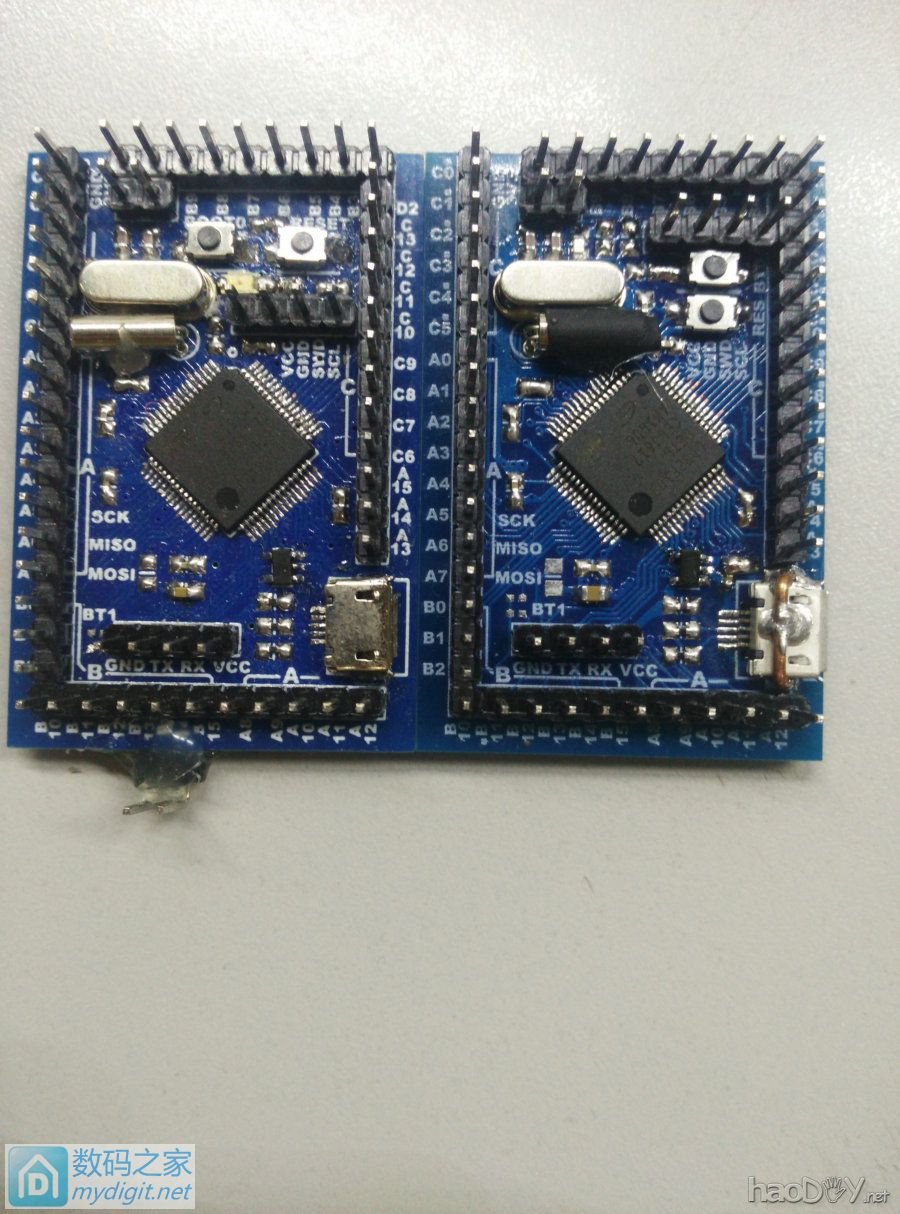

看源码的话，全部在github上，欢迎围观 好的废话不多说，正式开始 首先需要准备5样东西 1、制作烧录器要使用的硬件 二选一，两个里面有一个就可以了：一个是核心板，一个就是一元pos机 第一项可以选择的是我之前一直在搞的开源stm32核心板 核心板只要是1.4或者1.5都在背面放置了flash焊盘，可以用于烧录 核心板的具体信息请看这里：【核心板1.5发布】|http://bbs.mydigit.cn/read.php?tid=1706936  可见核心板背面的我已经焊接了flash芯片
第二项当然是风靡论坛的神器一元pos机 这里不是所有型号都可以，有三个型号，为什么这样说呢，因为只有这三个型号是有flash焊盘的而且还是103的芯片，其他好多型号没有flash焊盘还要飞线岂不是麻烦大了 给出这三个型号的外形参考图 没有的亲可以看准下手一个，有点亲们就找个合适的可以动手了
这个注意灯的方向

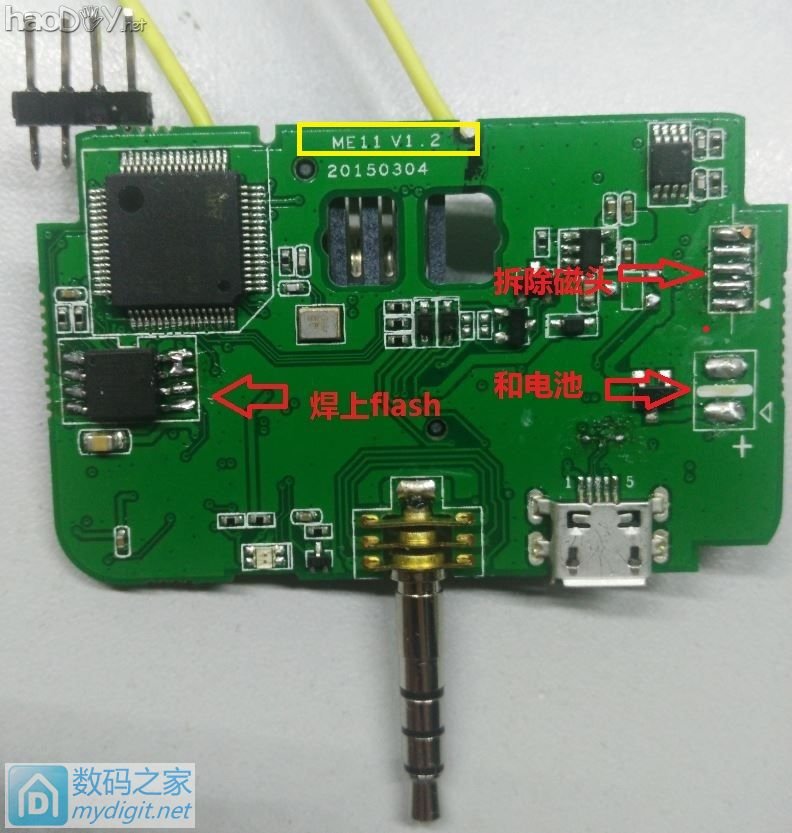

2、一个jlink调试器、或者一个stlink调试器、或者一个usb转串口的ttl调试小板（pl2303、ch340、cp2102等都可以） 三样里面有一个就行了，作用是给单片机下载要使用的固件 这里比较推荐jlink，为什么呢？因为可以用一元的pos机自制一个 怎么做呢？看我的教程贴：用gd32做一个jlink-ob调试器 | http://bbs.mydigit.cn/read.php?tid=1692562 如图这个就是我自制的  但是，与自制jlink不同，本次的烧录器不用进行任何硬件改动，这是最好最简单的地方 3、需要下载的目标flash芯片一枚，要求是25系列芯片而且是sop8封装，当然其他封装形式在飞线大法下应该都不是事，我相信这些小事难不倒万能的数码坛友 4、电脑一条，usb数据线一根 5、耐心、好奇心。折腾必备气质，有挫折有问题是很常见的，要坚持，中途放弃小心不被人看不起哦 如果真的没那么点折腾劲，还是打开深水宝老老实实买个ch341烧录器（速度慢，价格约为15个pos机）或者想要更快的速度就买个XTW100烧写器（价格约为24个pos机） 材料介绍完，开始折腾吧 整个过程说白了，就是给pos机上下载固件，然后就完了 鉴于论坛里玩单片机的占少数，我就来个详细的讲解 首先是核心板，这个没什么好具体细说的，要能作为下载器，首先要焊好单片机，焊好最小系统的部件，焊好usb电路，焊上flash，就好了 程序的烧录因为板子上有引脚说明，就不细细指出了，大家看一眼就知道了 关于pos机，因为需要引出下载口，所以我标注了几张图片，让大家明白下载口在哪 首先是音频版的，注意黄色框内的型号，大家可别弄错型号那就玩不了了 一般来说，改造第一步是拆除磁头和电池，拖拽着这两样太累了

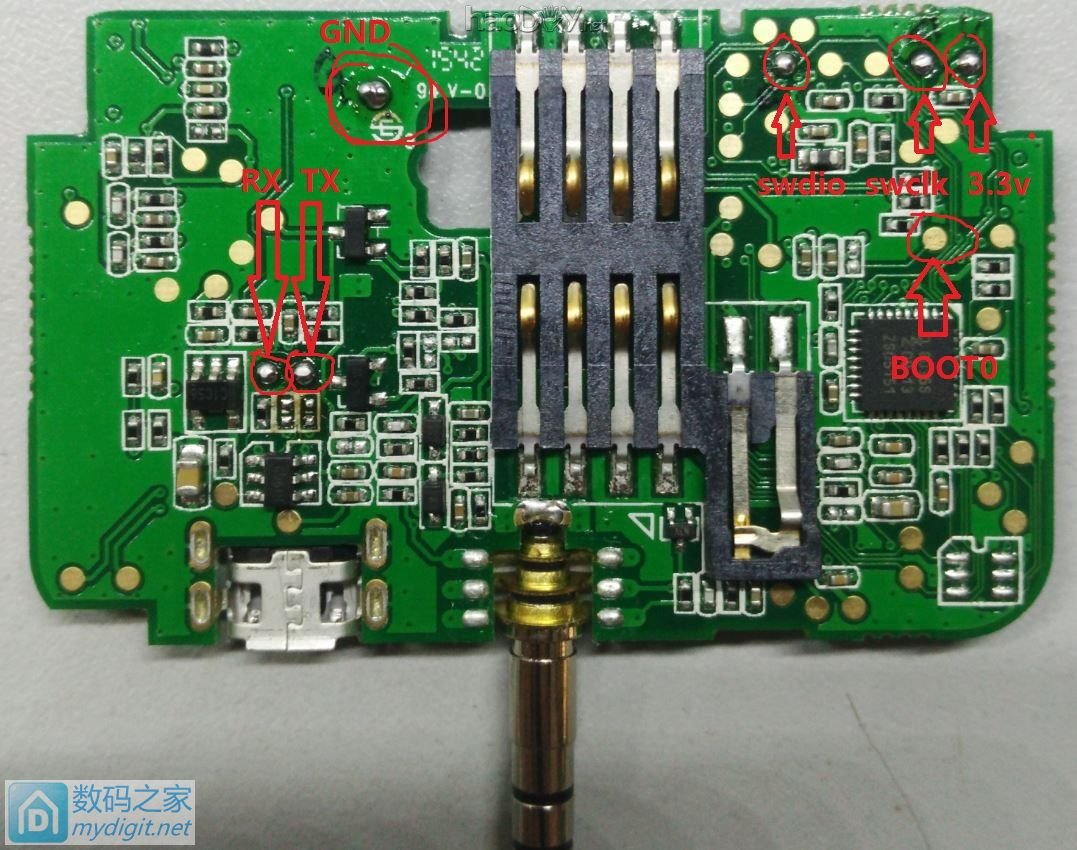

背面的调试接口示意图

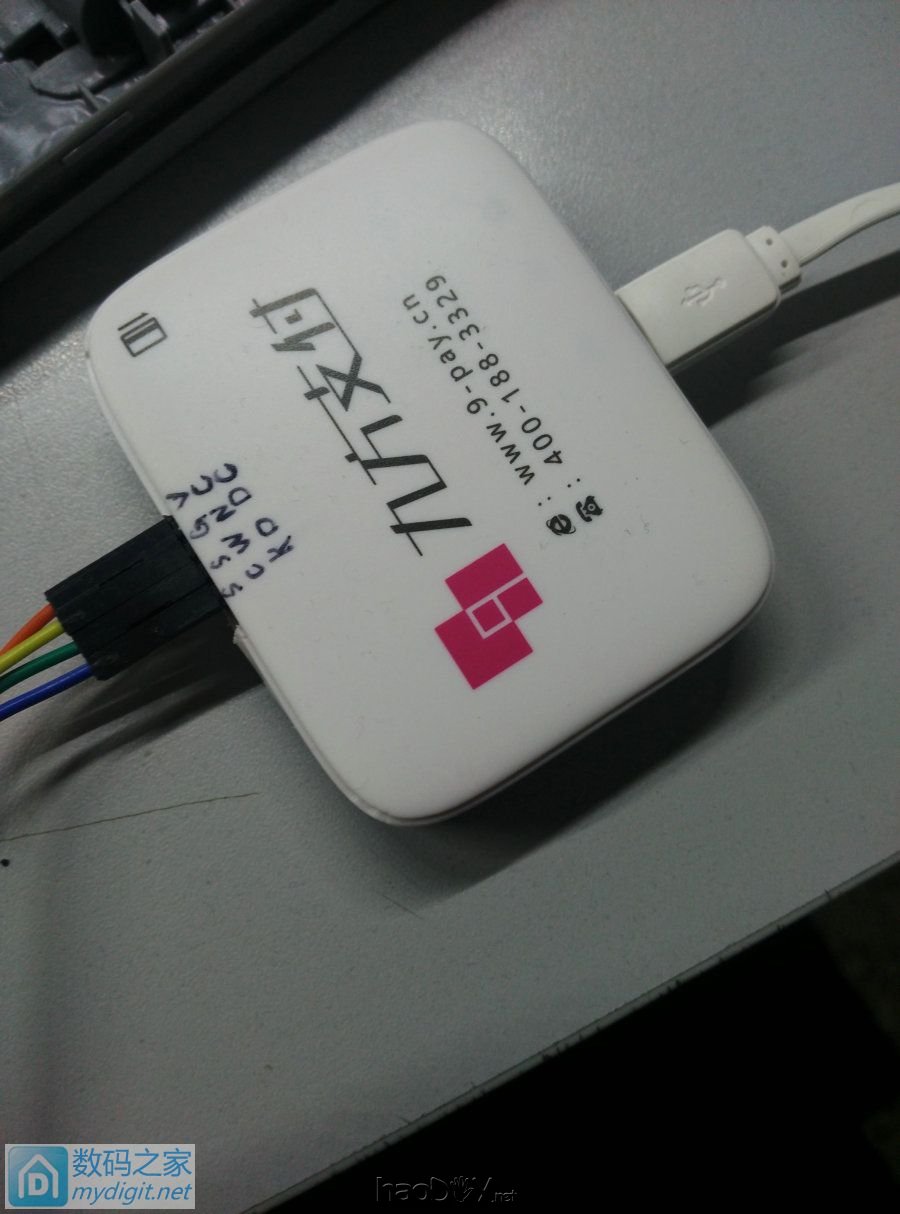

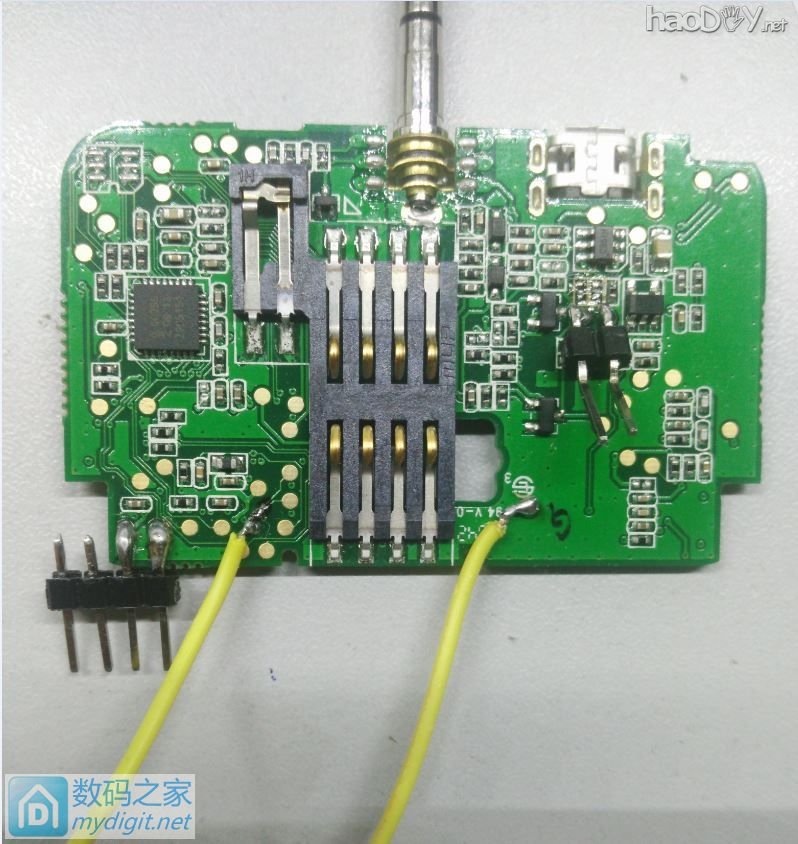

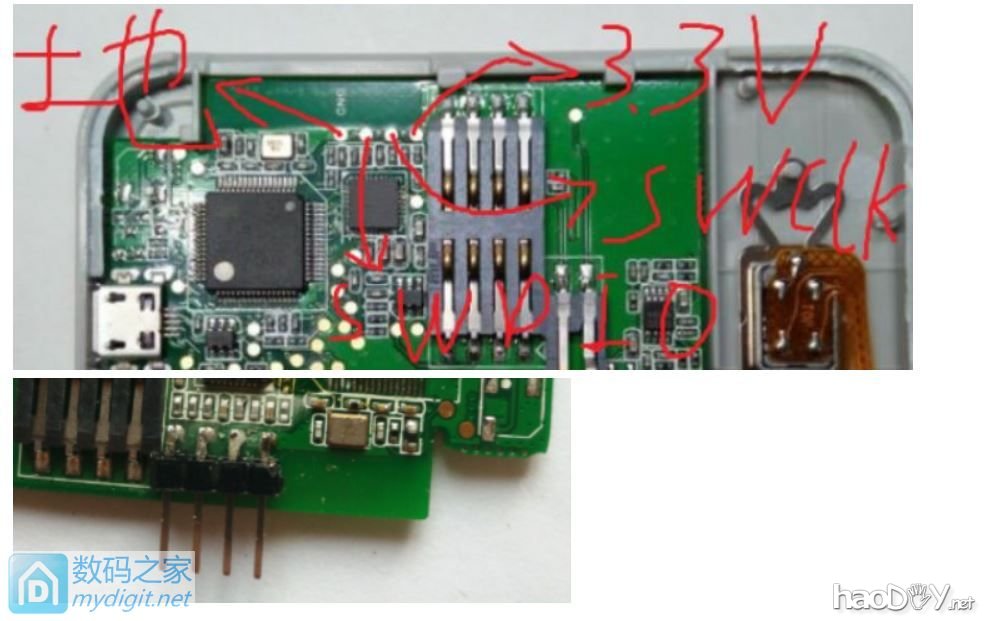

我是使用了这种方法引出的，大家可以参考
然后是第二款机子，一样的拆除

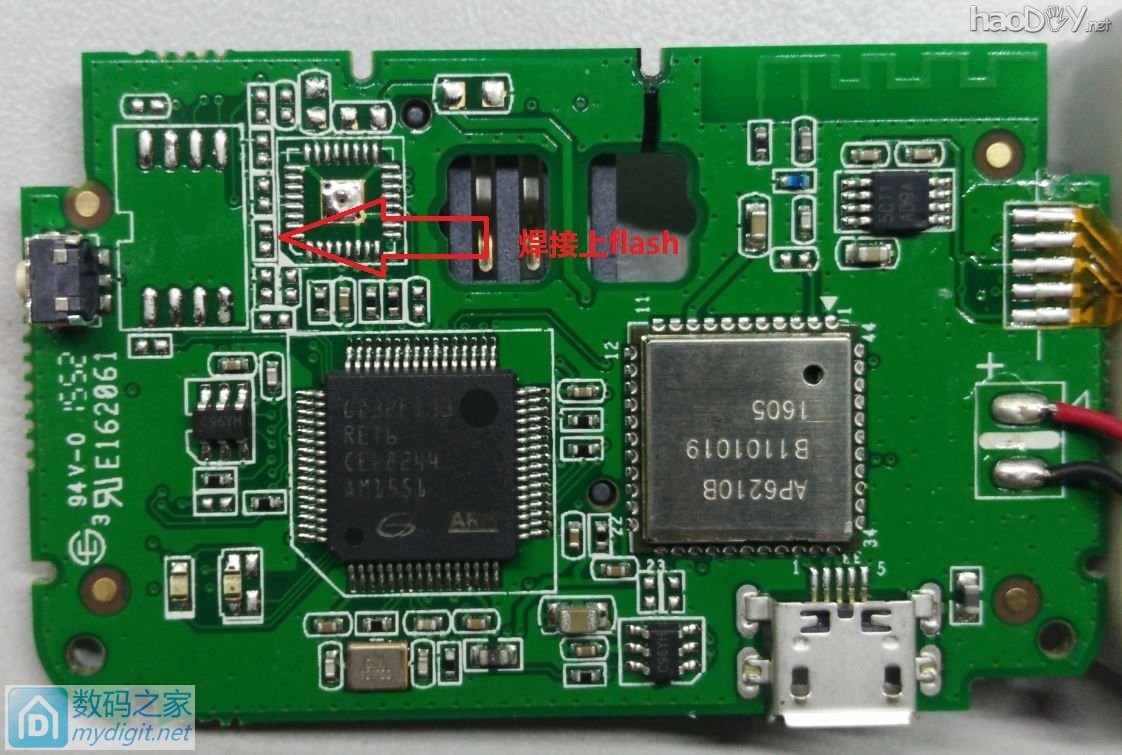

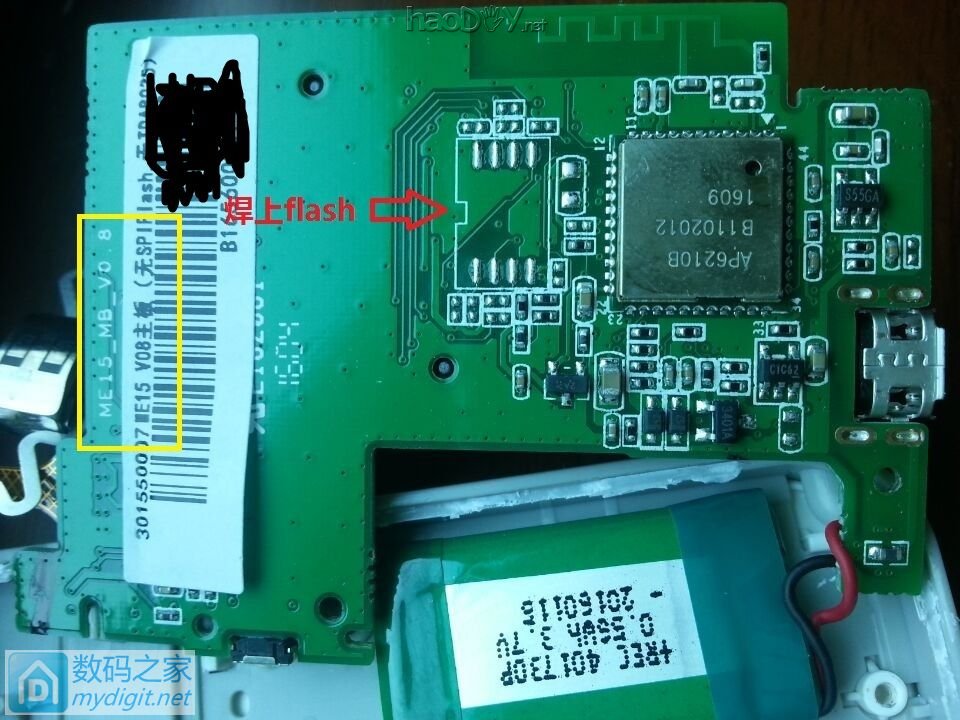

注意机器型号，要烧录的flash就焊接在箭头所指处
另外一面的所有调试点
局部放大看

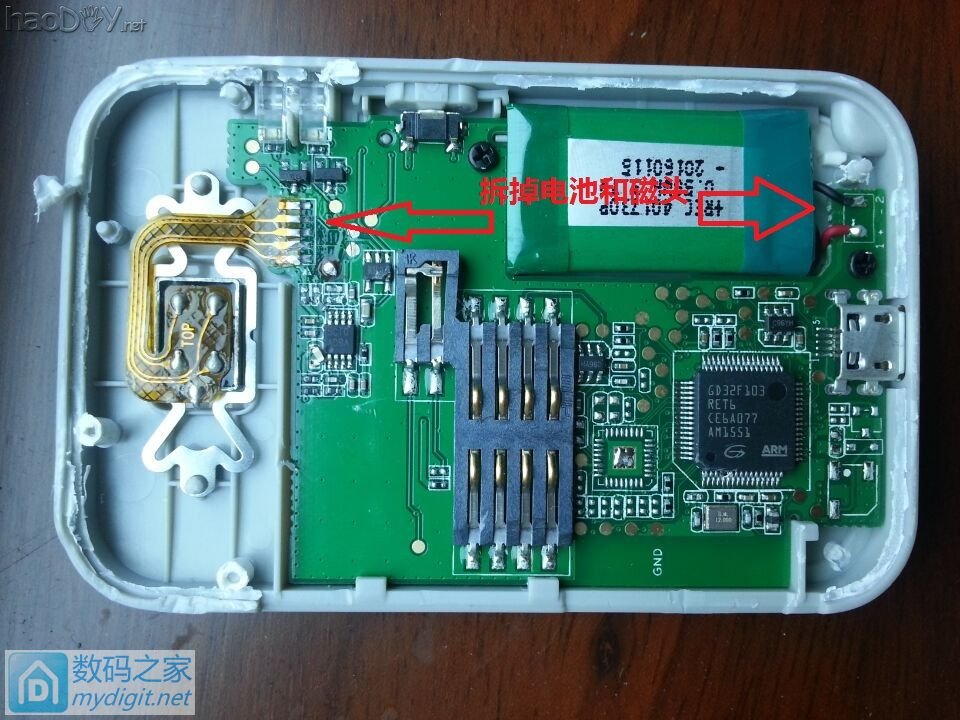

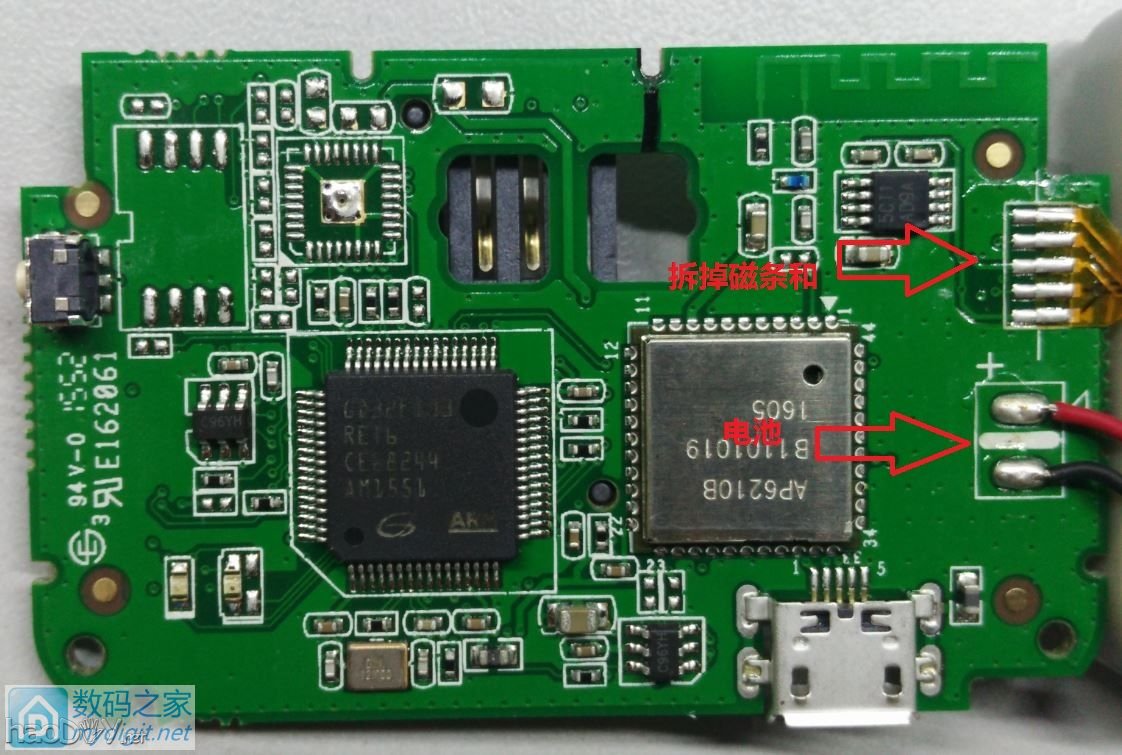

第三款pos机 还是先拆电池磁头

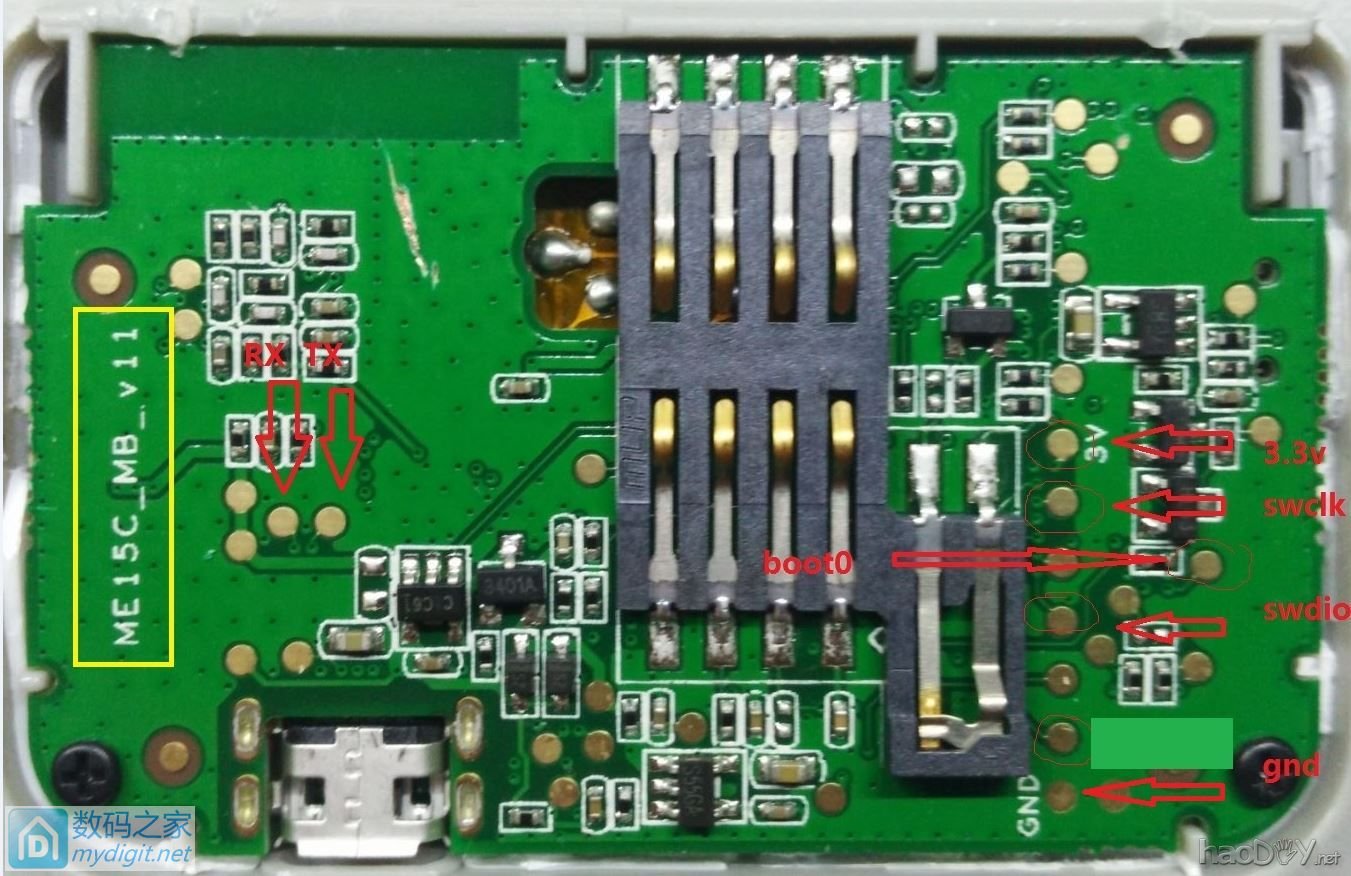

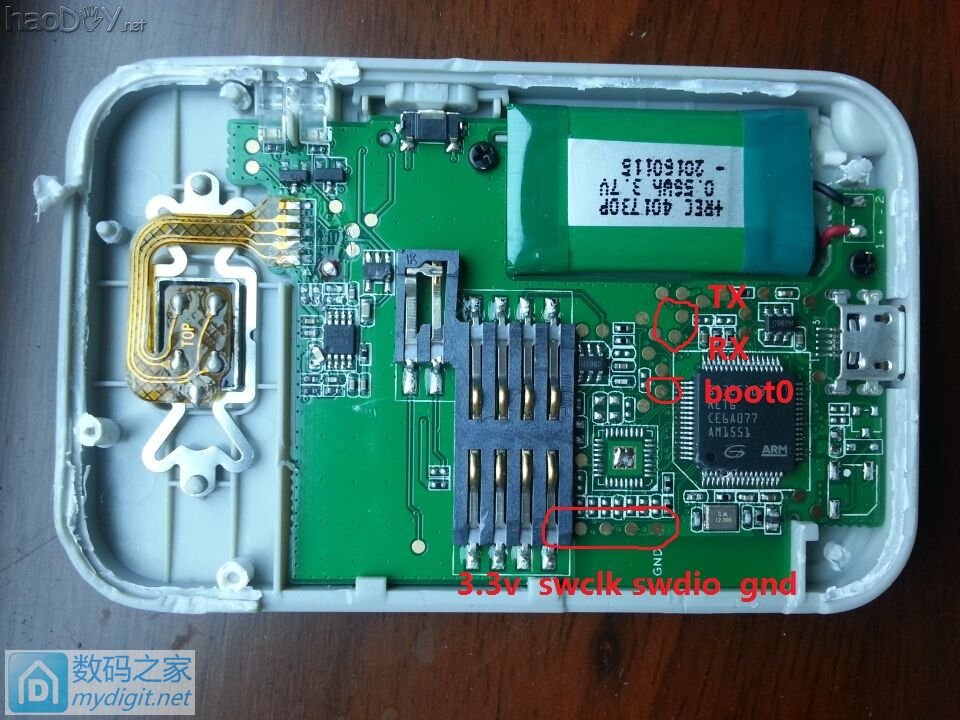

注意型号，这面上也是那几个调试点（之前图片有点错，已经进行编辑修改）

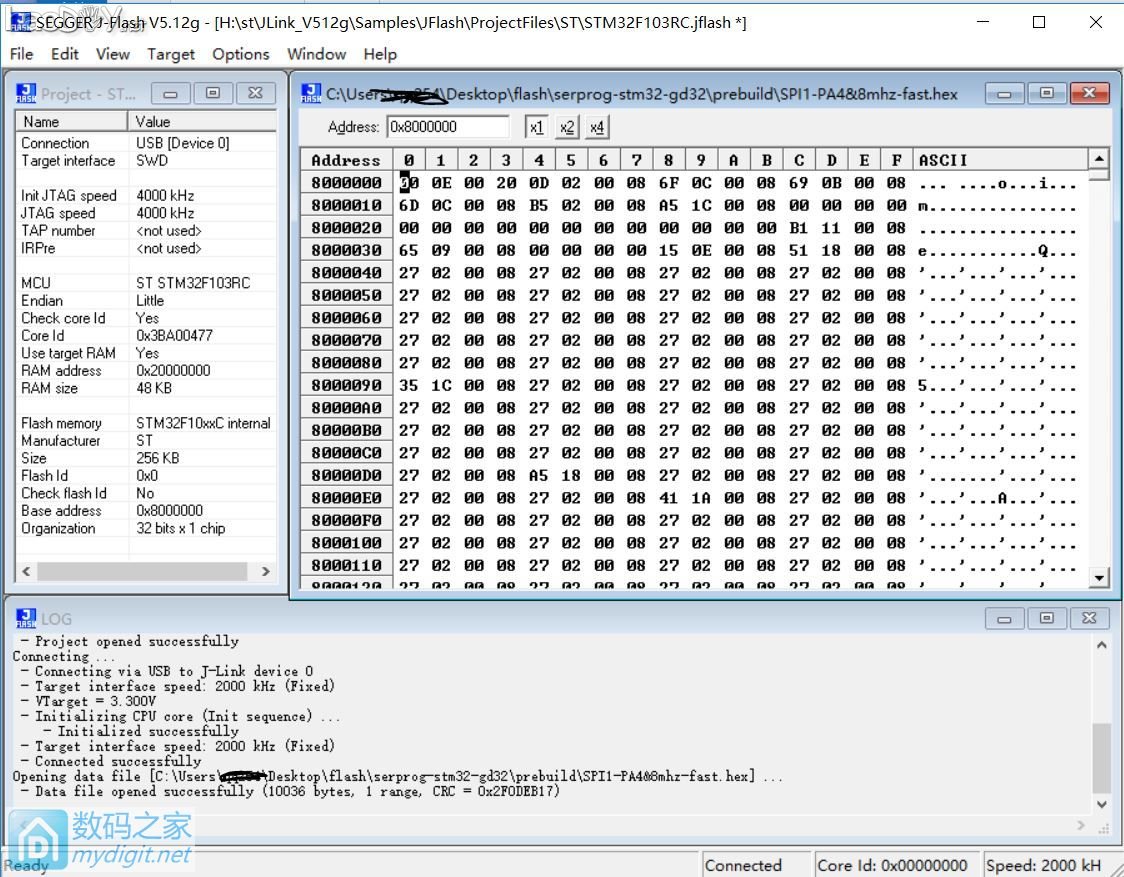

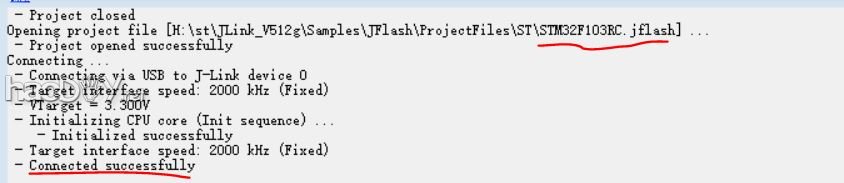

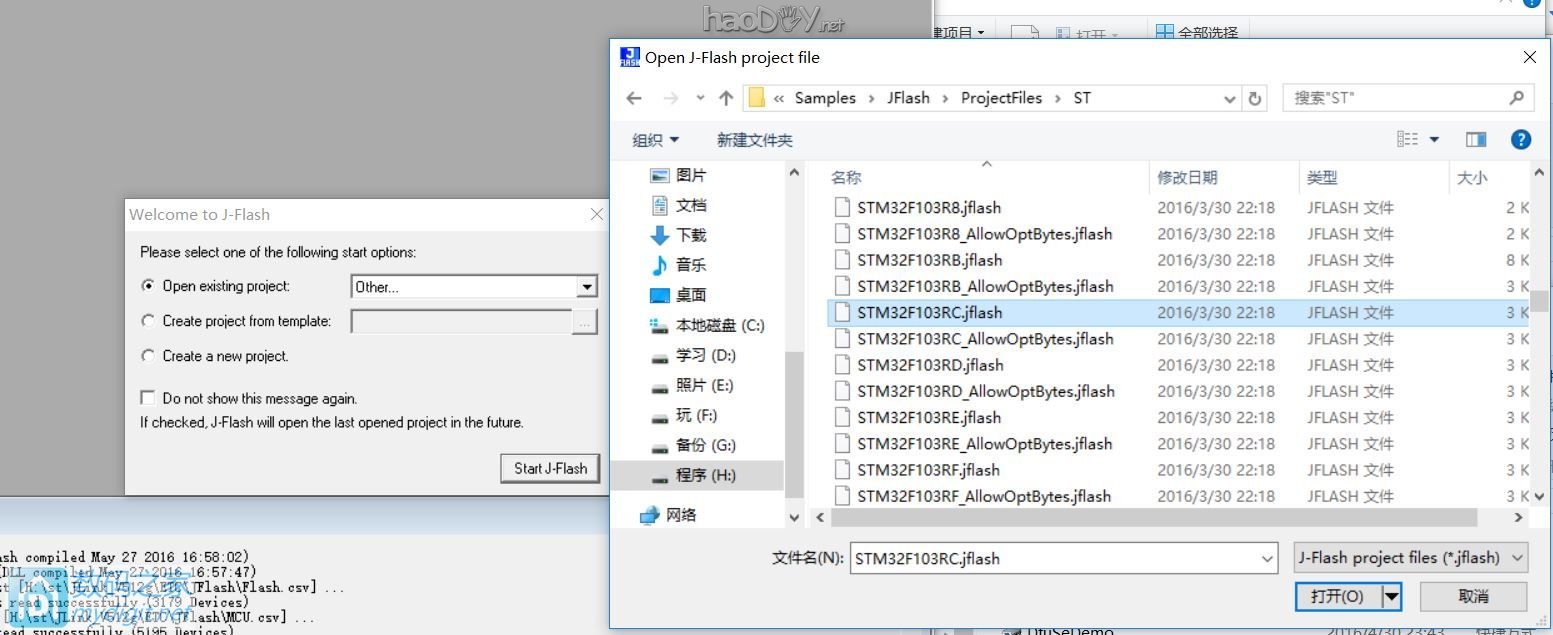

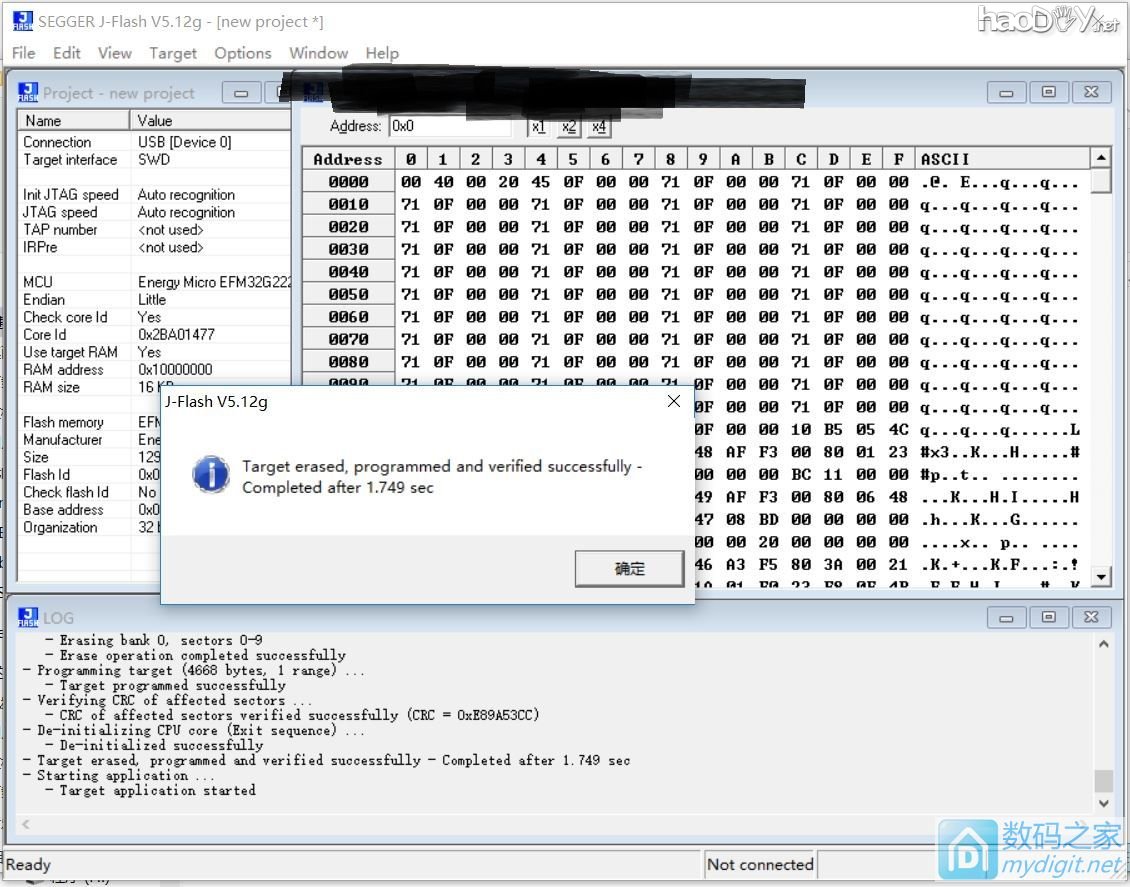

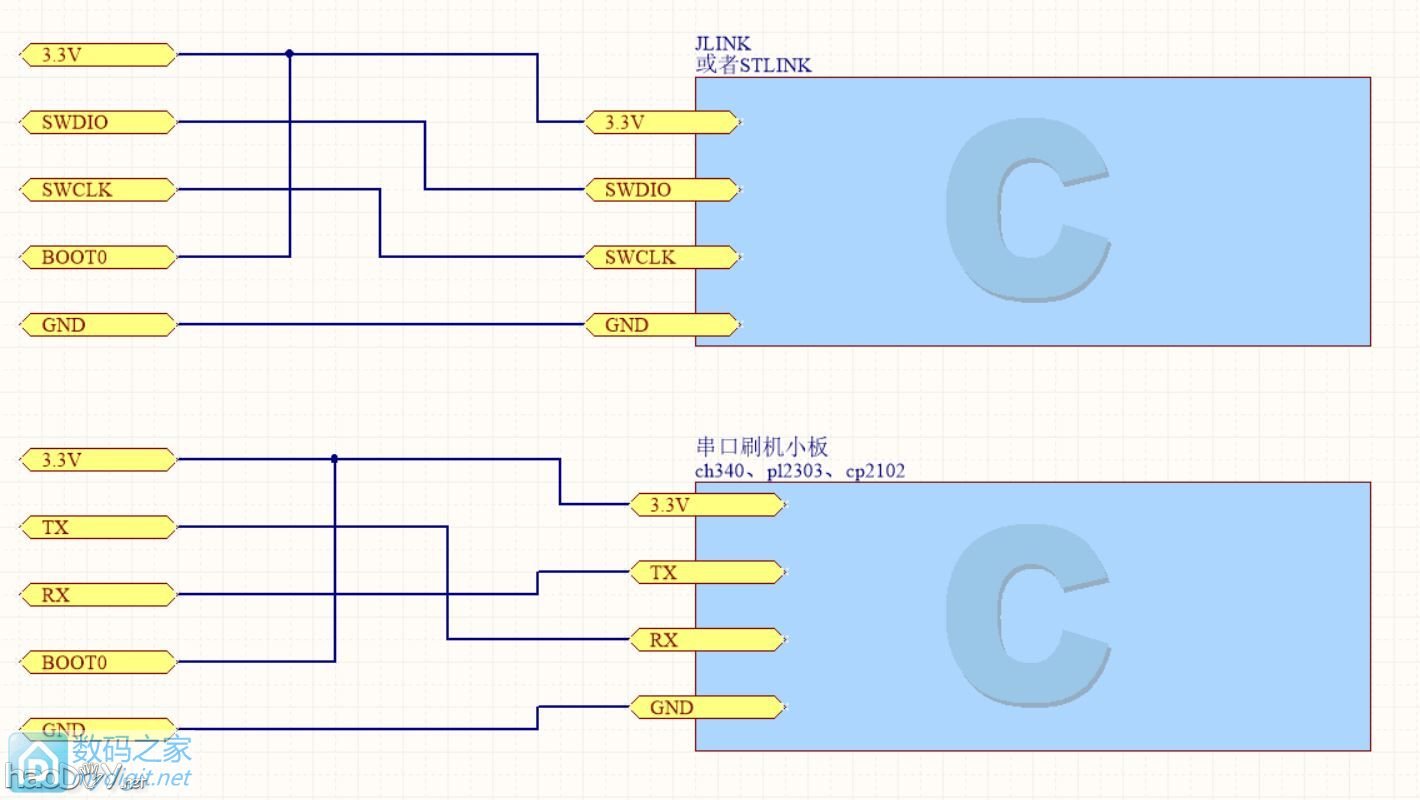

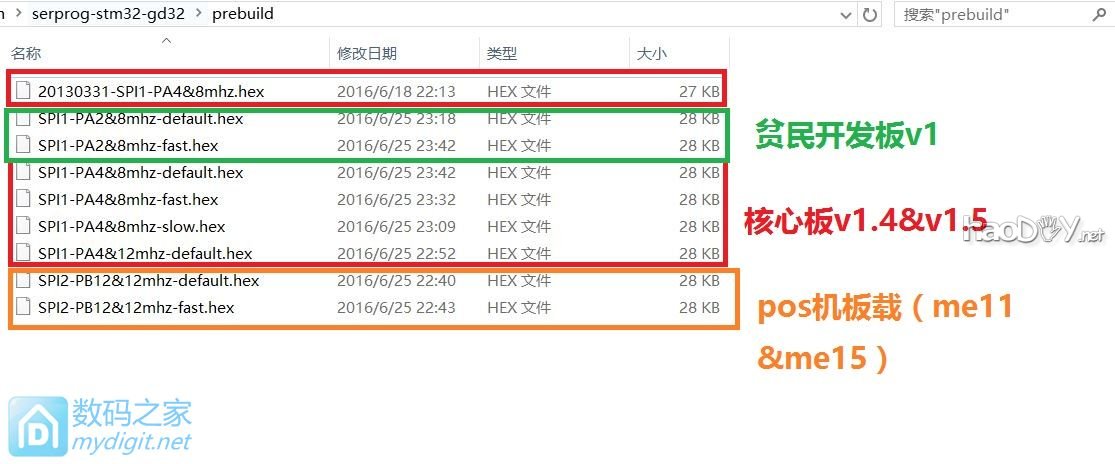

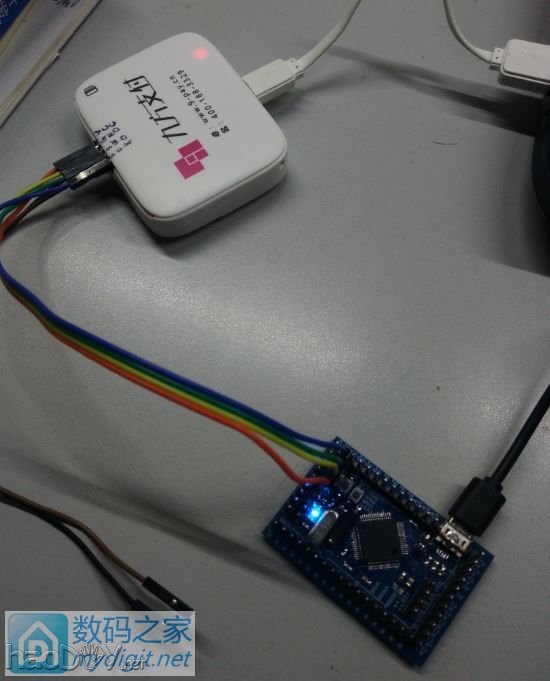

这些就是所有示意图，大家先对照自己的机子找到测试点，等待楼下继续 （ps，有没有发现，型号都是me开头的有me11个me15两种） 而且，再说一次，本次改烧写器，不需要做任何硬件电路改动或拆下，只需要拆卸电池和磁条，焊上待烧写的flash，引出测试点并烧录固件即可 这楼教怎么烧录固件到单片机，毕竟玩单片机的人不多，还是讲详细点 首先明确要要写入的固件，在我们的压缩包中的prebulid目录下有好几个固件，是不是看得头晕了 不要紧，给出解析 不同的固件是对应不同的电路和情况 如果在核心板上使用的话，可以选择的固件很多（因为方便调试），有5个固件，用红色圈出 如果在在pos机上，则选择橙色的两个固件 为了照顾到贫民开发板，也给出了两个固件，绿色框出 关于开发板，精品贴呢，值得一看： 贫民级的法拉利--历时两月从零开始精心自制stm32开发板（附翔实资料）|http://bbs.mydigit.cn/read.php?tid=1578422 固件可要选对了，不然就用不了了 再说一下固件的命名方式， 第一段是使用的spi接口，如pos机使用的是spi2，是（pb13.14.15）而剩下的两种是spi1，也就是（pa5.pa6.pa7） 第二段是片选引脚，pos机上是pb12，而核心板上市pa4，开发板是pa2 第三段是单片机使用的主晶振频率，pos机是12m，而剩下的大部分是8m 第四段是固件速度，有慢速，默认，快速三种，根据flash芯片兼容性可选  如果你已经会对stm32、gd32单片机下载程序，从这里一下部分可直接跳过，直接看下一楼 然后要有烧录的工具，楼上的第二点已经提到了，三样工具 先放一张烧录接线图 注意，无论哪种方法，对pos机进行第一次烧录时，必须在整个系统上电之前把boot0接到3.3v的电源 在后面的下载中，使用jlink或者stlink下载的同学就不用接boot0了，可以保持悬空 使用串口下载的同学，每次下载都要这样哦  分开叙述三种方式的具体操作 首先是jlink方式 首先下载烧录软件ht防tps://www.s屏egger.co壁m/jlink-software.h壁tml?step=1&f壁ile=JLink_512g 安装后，按照接线图的上面的连接方式和一楼的测试点图片连接pos机（或者核心板）到jlink，再把jlink插入电脑 如图是核心板与jlink的连接  打开jflash软件，这时需要选择单片机型号，按照pos机上的单片机型号，我们选stm32f103rc或者stm32f103re（实际上pos机上是gd32f103rc或者gd32f103re，但是和stm32兼容）  点击targent菜单-connect按钮，如果看到软件下方这样显示就说明连接成功，如果不成功，请再检查接线等情况  点击file菜单-open data file按钮，打开固件，按下键盘上的f7按键  在一两秒后会显示下载成功  如果换成stlink，连接方式和jlink一样，，只不过要换个软件STM32 ST-LINK Utility 先下载软件，坛友的汉化版：【全网首发】STM32 ST-LINK Utility_v3.1.0 安装包+汉化文件《申精》|http://bbs.mydigit.cn/read.php?tid=1149701 安装后，先连线在吧stlink插入电脑，打开软件， 点击目标-连接，如果连接成功 这个软件不用选择芯片型号，自动识别 再点击目标-烧写&校验按键，选择固件地址，烧录即可，因为是中文的，就不细说了，应该能看懂吧 (责任编辑：admin) |
