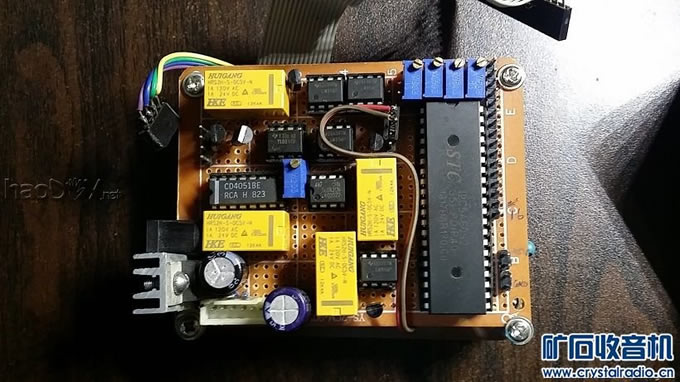

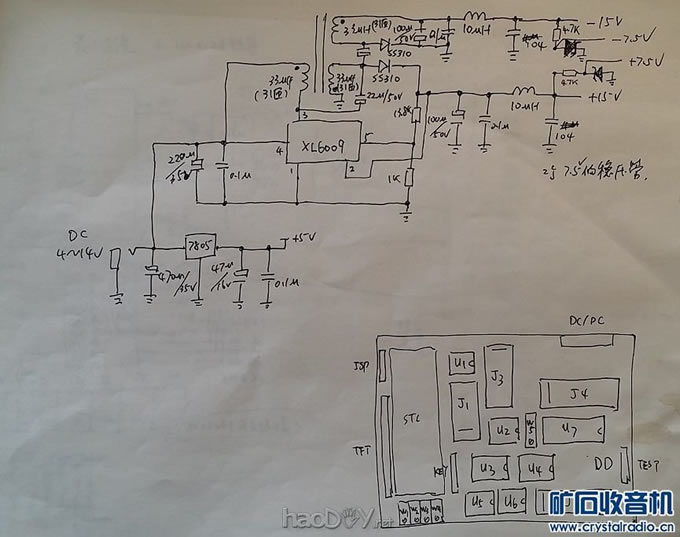

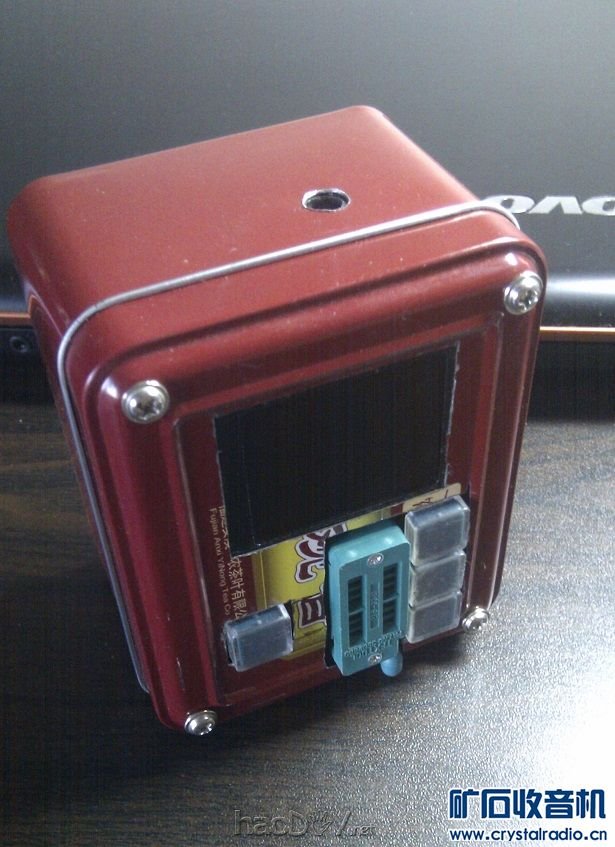

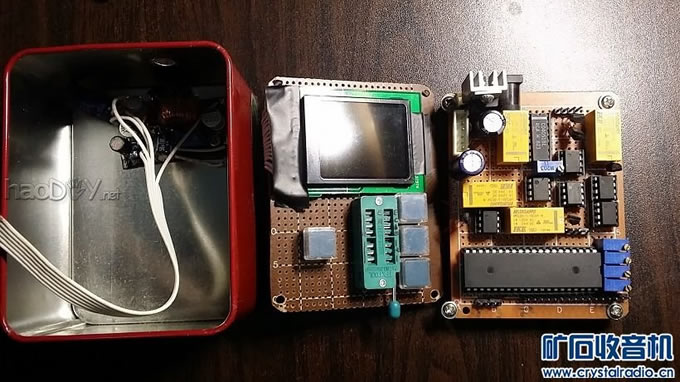

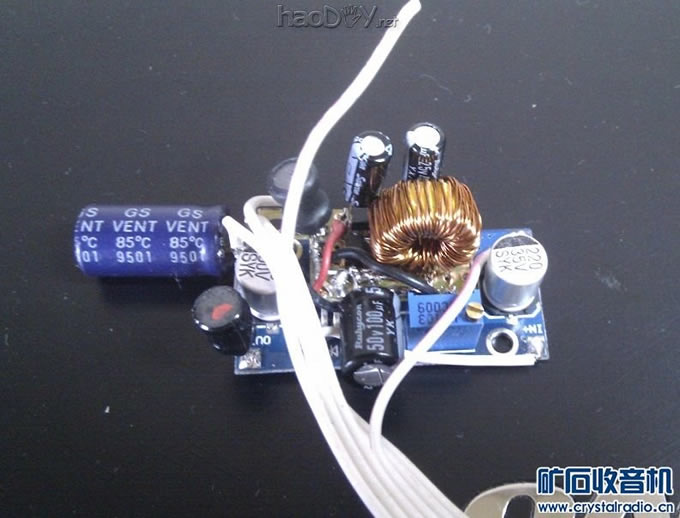

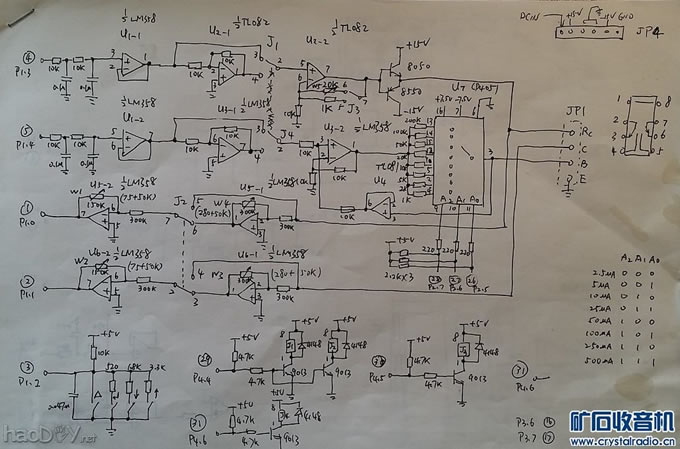

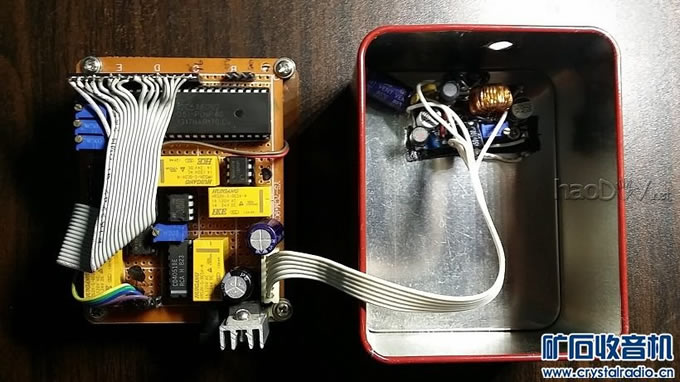

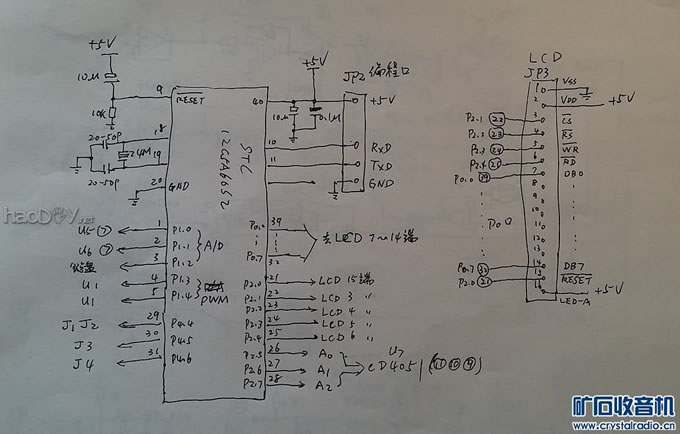

这个图示仪在我上次参赛的扫频仪之前就已经大致做出来了,因为看到能显示特性曲线后兴趣就转移去搞扫频仪了.所以一直是个不完善的东西.后来在与大家交流扫频仪制作的过程中一些朋友对该图示仪很感兴趣,我就想继续把这个东西完善了一下准备放上来与大家共享,但是去年由于事情太多有大半年根本没时间来搞,所以这个事就停下来了.一直到过年期间有时间重新开始,才有了这个初步完整的东西. 这个图示仪跟前面的扫频仪与标题一样都是小字辈的工具,不要把它与高大上的成品相比,只有基本测试显示小功率晶体管的特性功能,希望大家把它当成个玩具来玩.呵呵. 整机的图 :  呵呵,茶叶罐好东西啊.    整机的数字部分还是用STC(12C5A60S2)+LCD 的构架,键盘的结构和液晶显示模块与扫频仪一样.不过这里用的LCD是5V供电的.单片机用的是大DIP40 的,比扫频仪的贴片STC更好焊接,还可以用插座. 整机电路图,(还是手抄本).  单片机采用STC的12C5A60S2,5V版的.整个数字电路的供电是5V.液晶屏采用的是JLX177-006 TFT彩屏, 液晶屏像素128*160.与去年参赛的扫频仪是相同的.但注意是5V版的.单片机的P0端口和部分P2端口连接LCD.P2剩下的端口用于基极电流档的选择.两路PWM配置从P1.3和P1.4输出分别提供集电极电压和基极电流.三路A/D,两路从集电极电阻两端输入电压,用来得到集电极电流.另一路用于采集键盘电路.  模拟部分主要有集电极电压放大,基极电流产生,极性选择,A/D输入前端组成. 成品图示仪一般电路都比较复杂，因为供电部分要宽范围，Rc 电阻选择，基极电流选择等。 波段开关多，线路繁杂。我做这个图示仪首要目标就是要求简单，能简化就尽量简化，符合小工具的特点。所以Rc电阻我是外置的，测的时候自己找合适的阻值夹上，这样这块电路就省掉了。大家手上谁没有一把电阻，呵呵。另一个简化的就是电源，用一块升压板搞定所有供电。开始有点担心用升压电路干扰的问题，后实际使用后感觉还不错。 在图中PWM输出两路,一路是供集电极电压一路供基极电流. 集电极电压这路:单片机输出PWM 经U1 射随器，U2 极性选择，电压放大至功率放大到集电极电阻Rc 。 基极电流这路：单片机输出PWM 经U1 射随器，U3 极性选择，U3，U4，U7组成的V/I电路产生基极电流。 基极电流有8个档位，由CD4051 的9，10，11三脚选择。  电源部分比较简单，购买XL6009成品板，将板上的磁环线圈重绕，数据见图。 直接在板上改即可。 如图：  一些测试图： |
