diy制作音频信号发生器

时间:2013-04-01 13:18来源:www.crystalradio.cn 作者:dyf29 点击: 次
我以前的信号发生器比较笨重，很想做一台轻便的音频信号发生器，构想了很长时间， 因时间的关系一直也没有完成。现在借矿坛的的东风，终于完成了信号发生器的制作。 技术指标： 1.频率范围 30Hz-30KHz 2.输出阻抗 600欧姆 3.输出幅值 0~2V可调 4.输出衰减 0
我以前的信号发生器比较笨重，很想做一台轻便的音频信号发生器，构想了很长时间，
因时间的关系一直也没有完成。现在借矿坛的的东风，终于完成了信号发生器的制作。
    技术指标：
    1.频率范围     30Hz-30KHz
      2.输出阻抗     600欧姆
    3.输出幅值     0~2V可调
    4.输出衰减     0、10、20、30、40、50db
      5.输出波形     正弦波
    6.失真度      1KHz时，失真度小于1%
      电路说明：
   1.单片机stc4052输出正弦波数据，经数模转换DAC0832输出正弦波形，在经LM4558放大整形
后，送入CD4067模拟开关，选择不同频段的滤波电路，再经放大电路和衰减电路输出。
   2.单片机输出的几个固定频率调整好后，用空气单联做的高频振荡代替晶振，实现音频频率连续
可调。
   3.用STC89C52单片机完成频率检测的功能，使信号源的输出用数码显示。

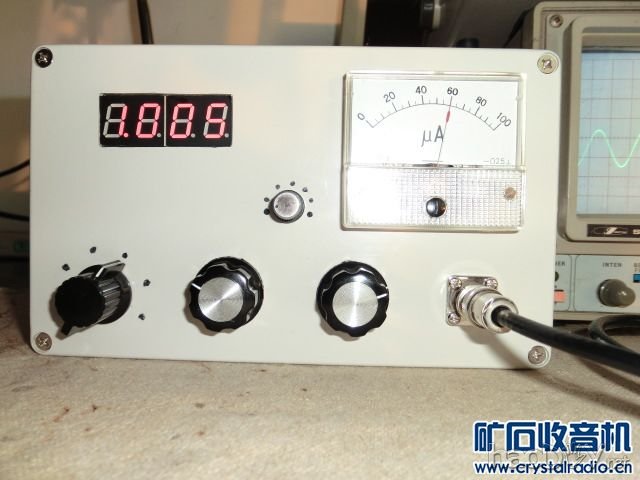

diy制作音频信号发生器

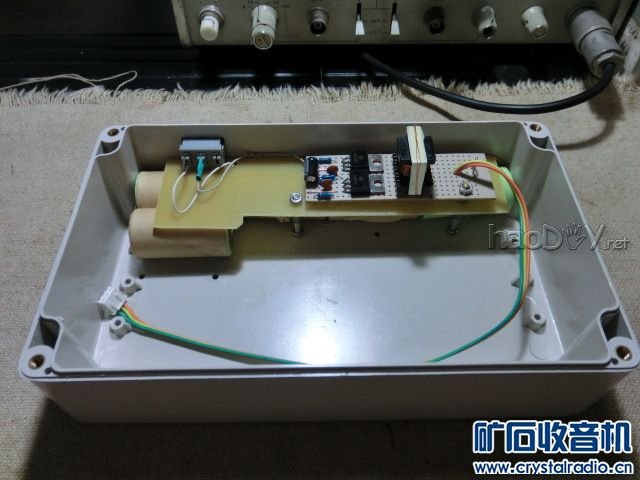

diy制作音频信号发生器

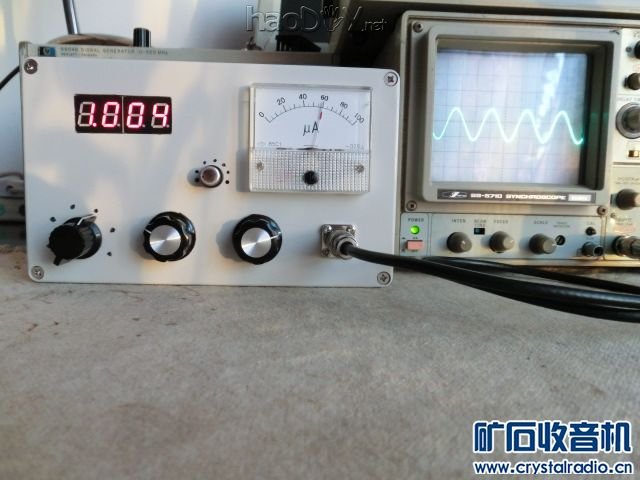

diy制作音频信号发生器

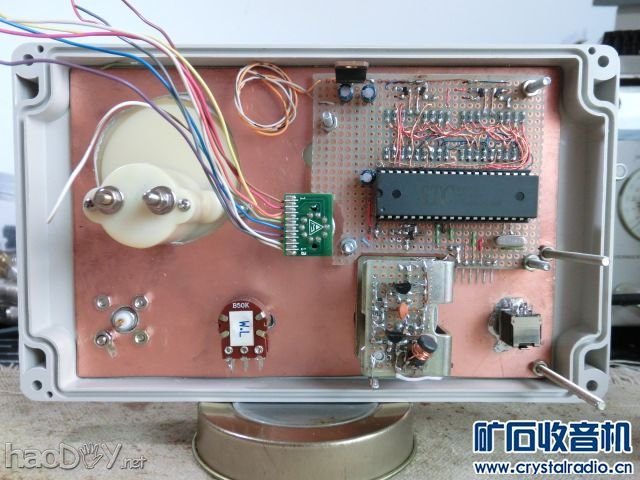

diy制作音频信号发生器
