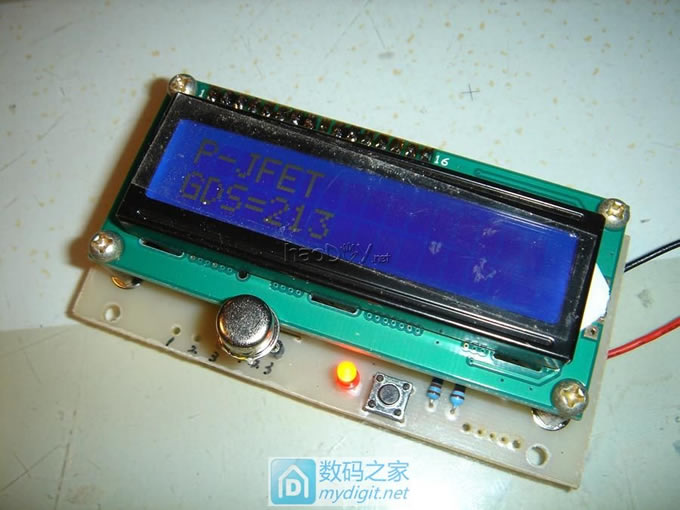

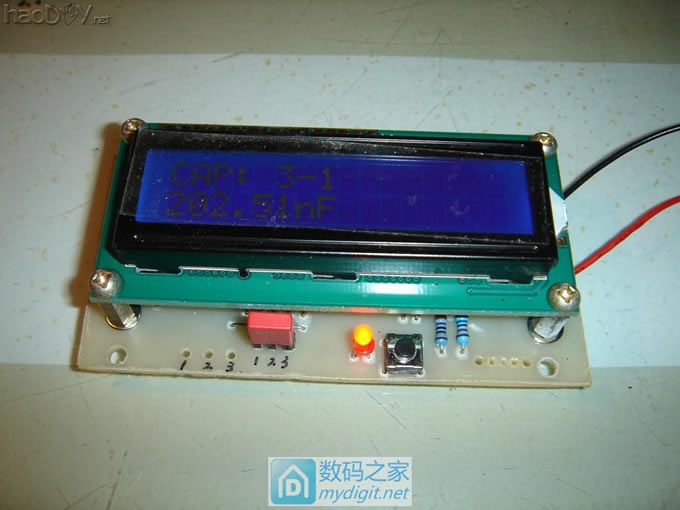

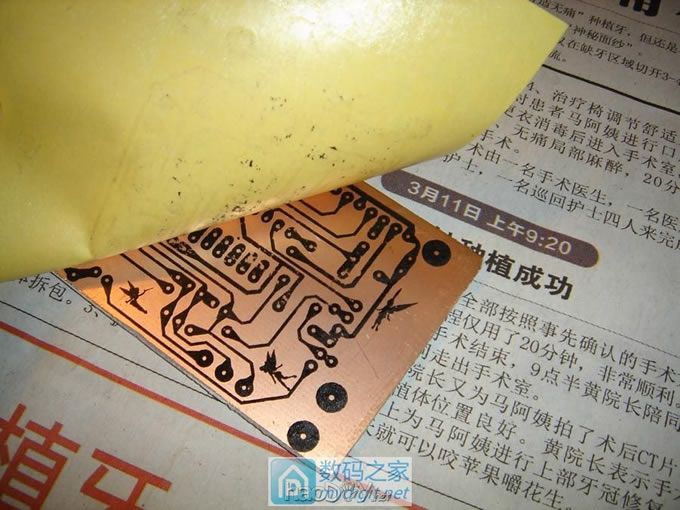

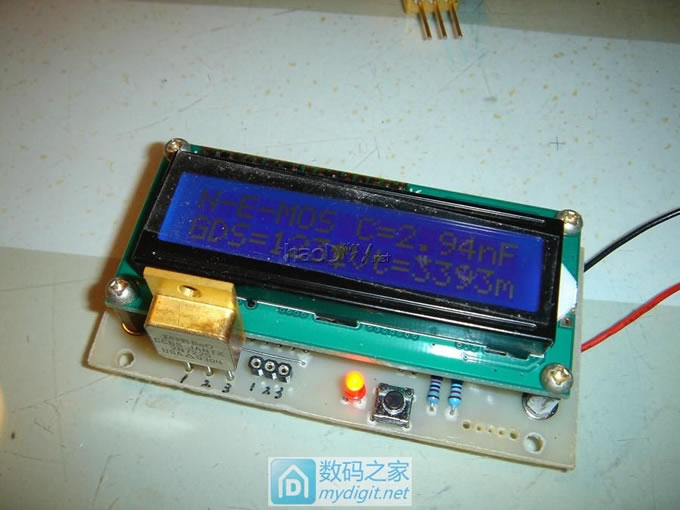

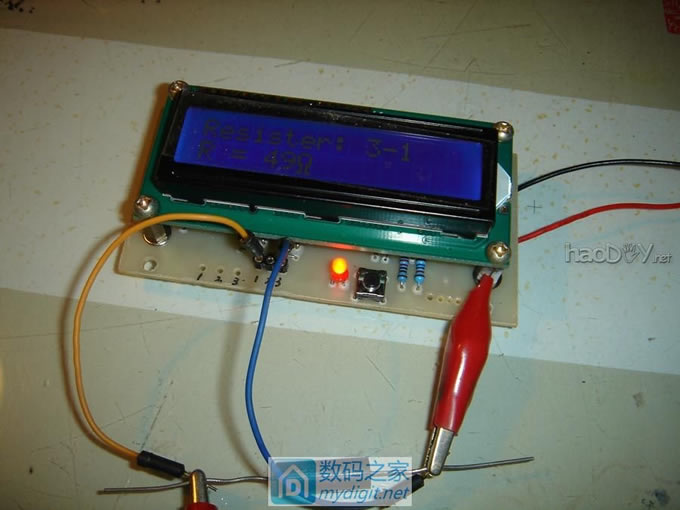

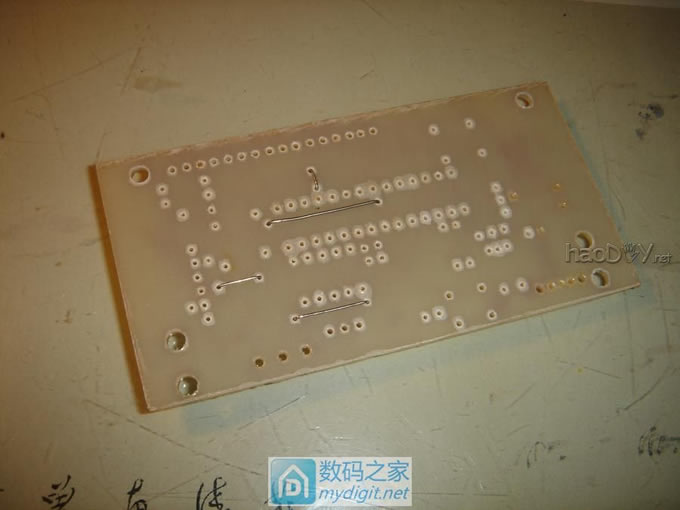

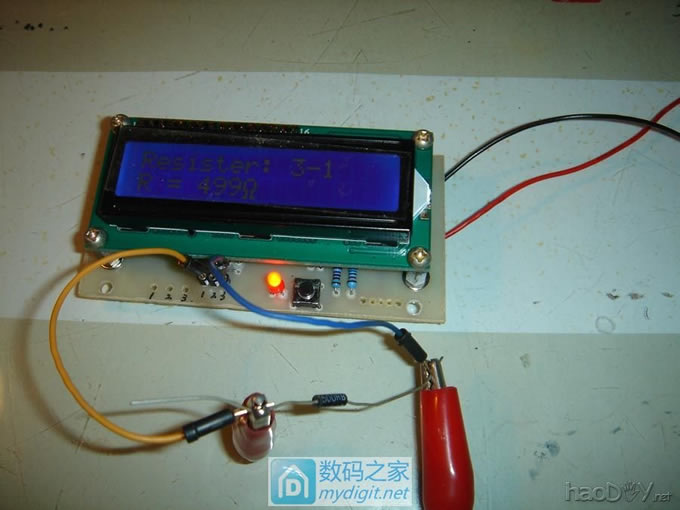

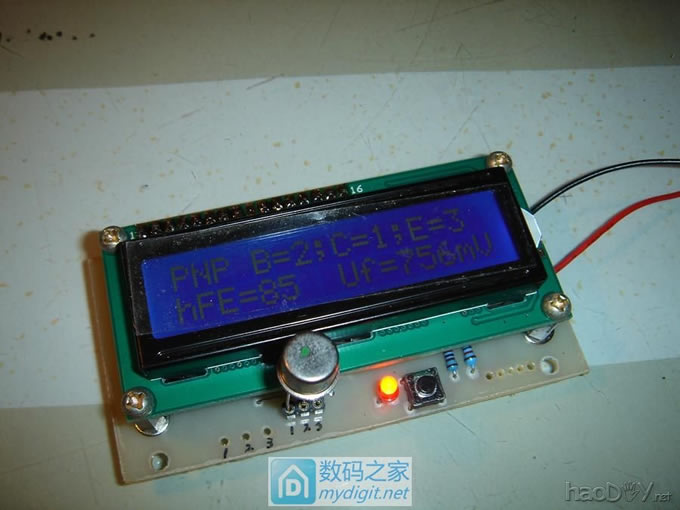

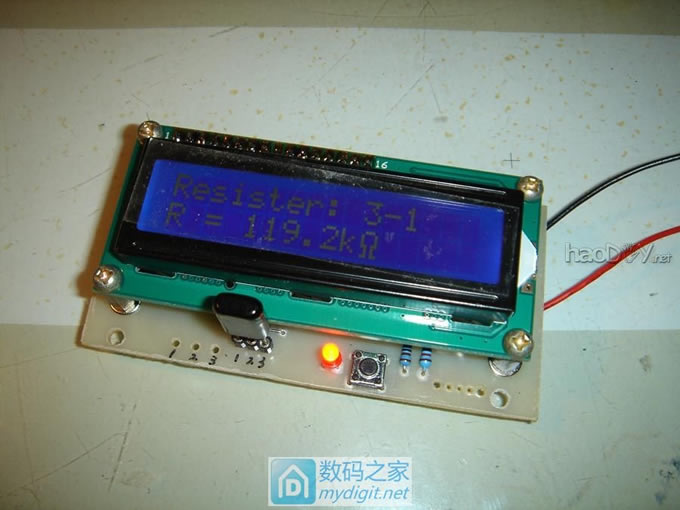

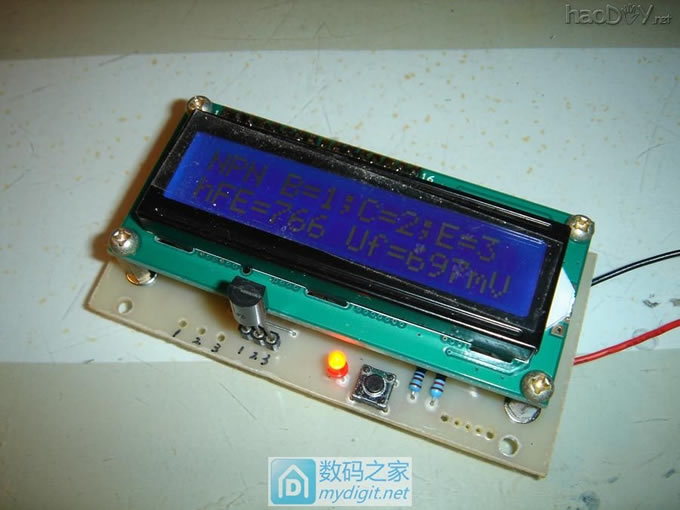

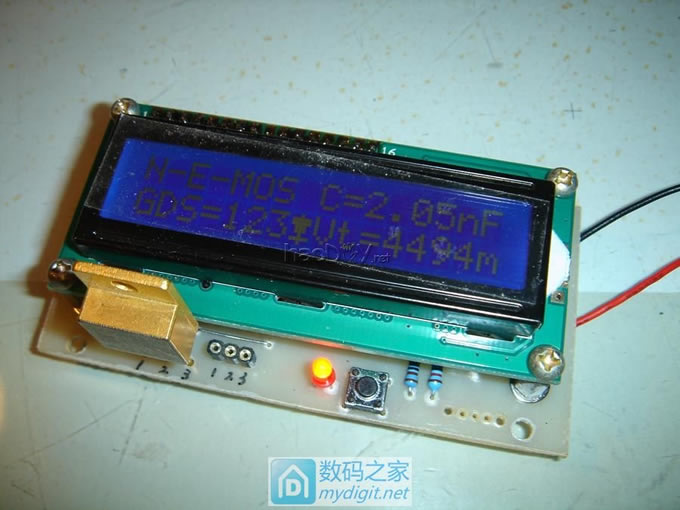

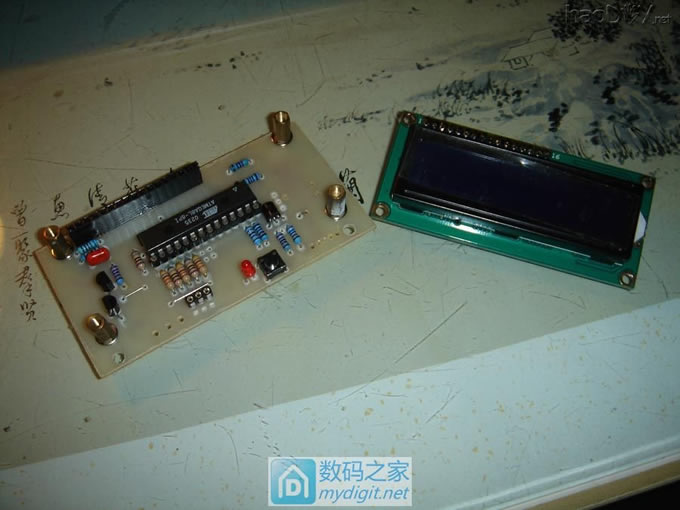

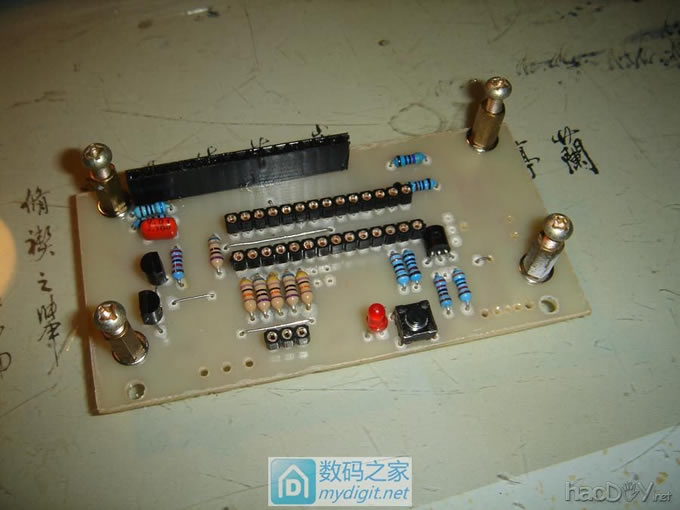

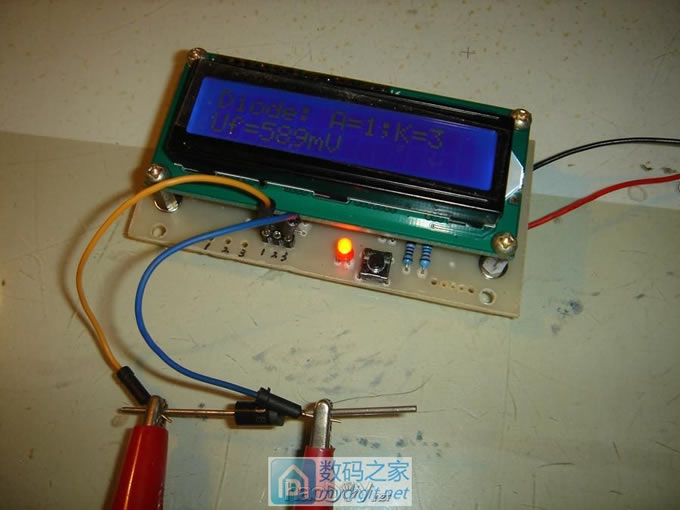

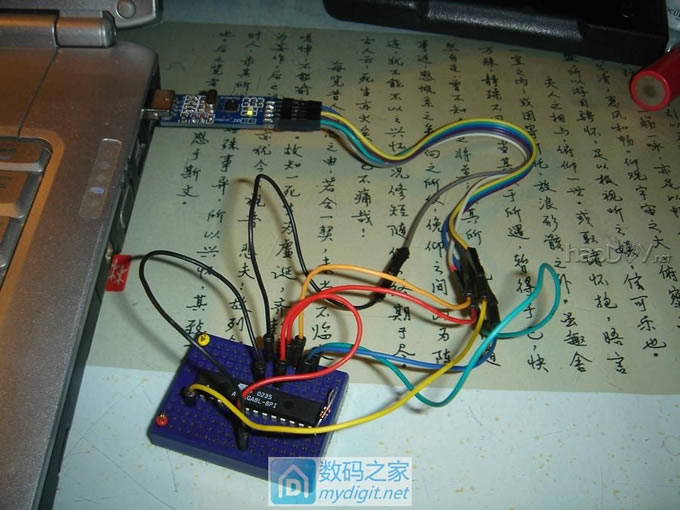

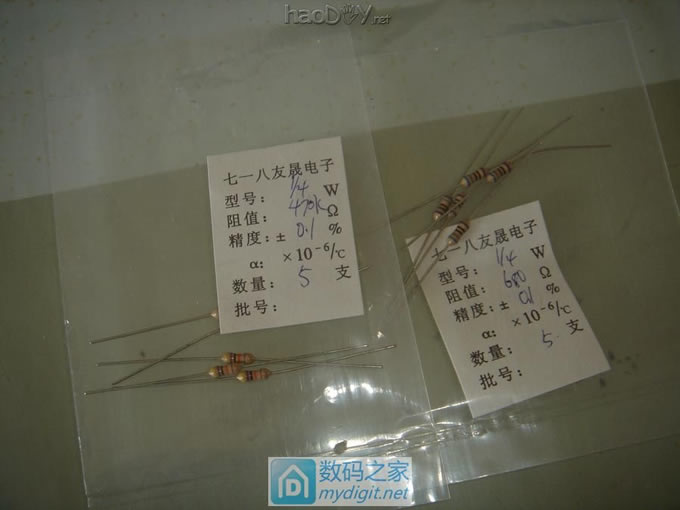

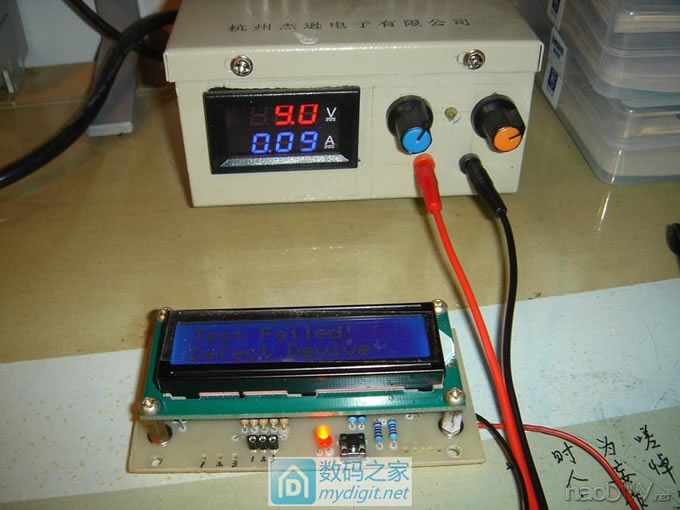

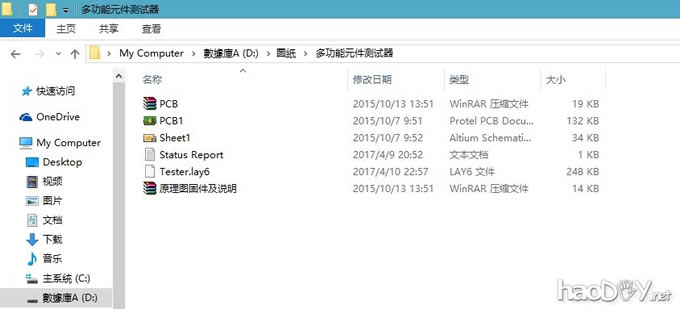

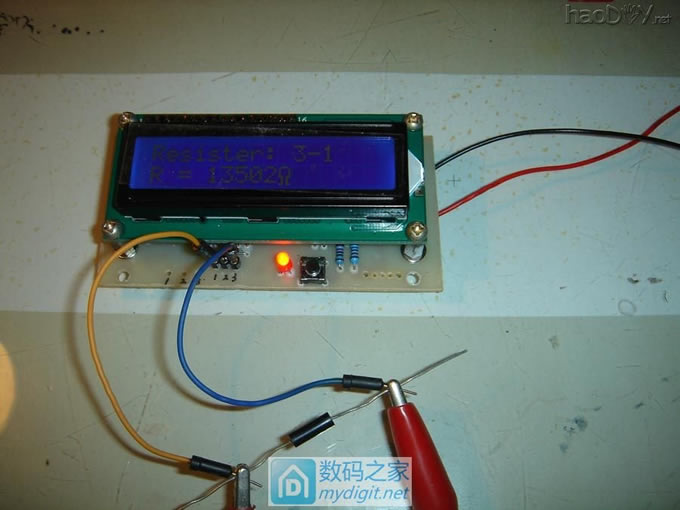

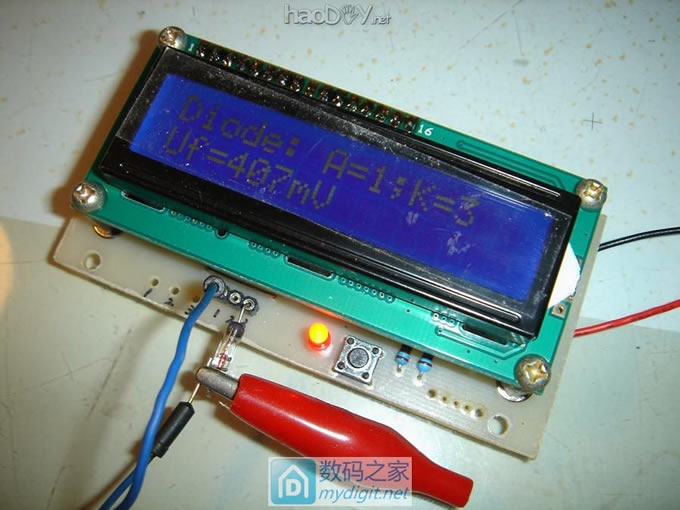

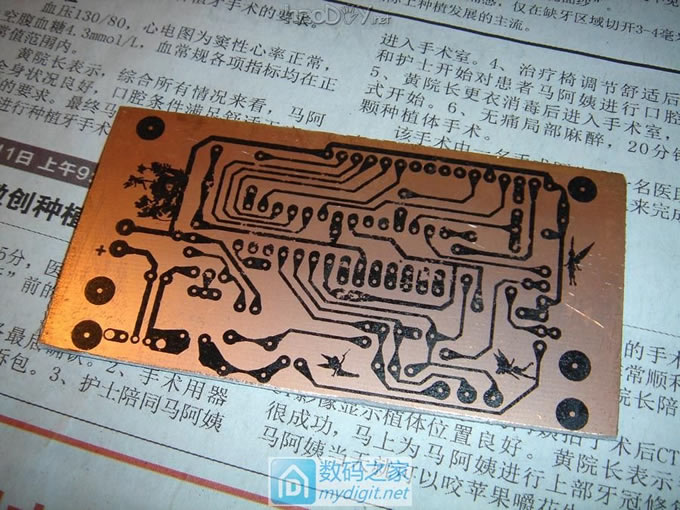

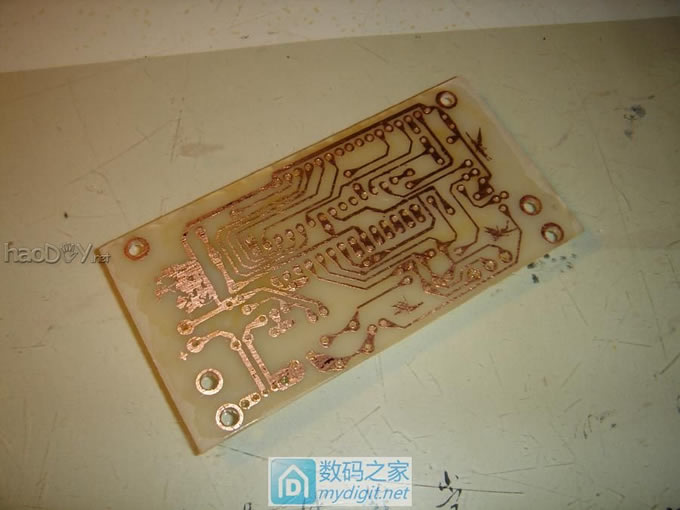

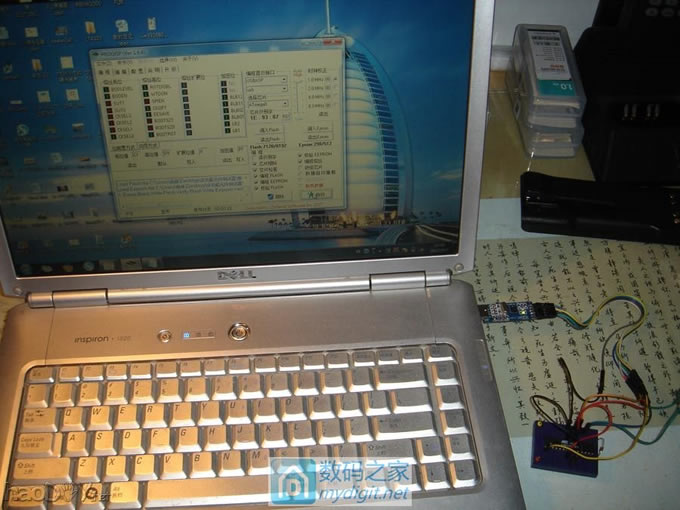

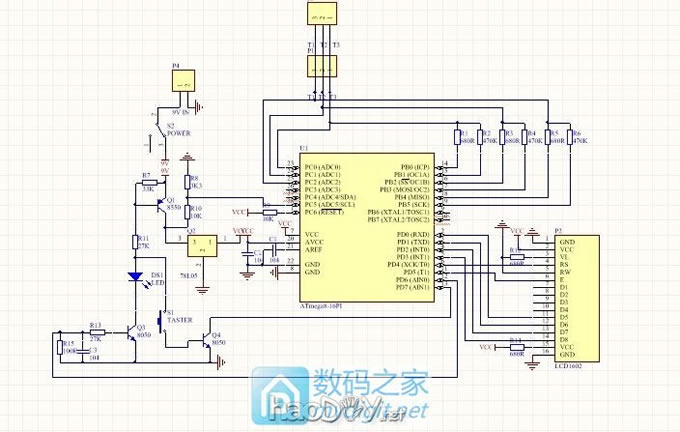

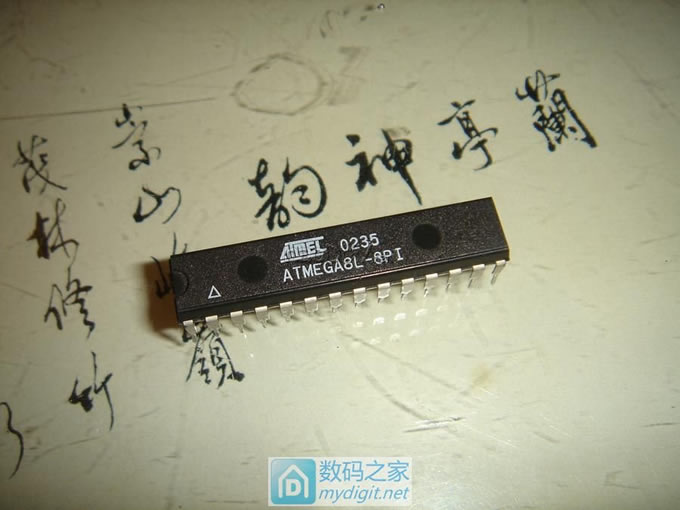

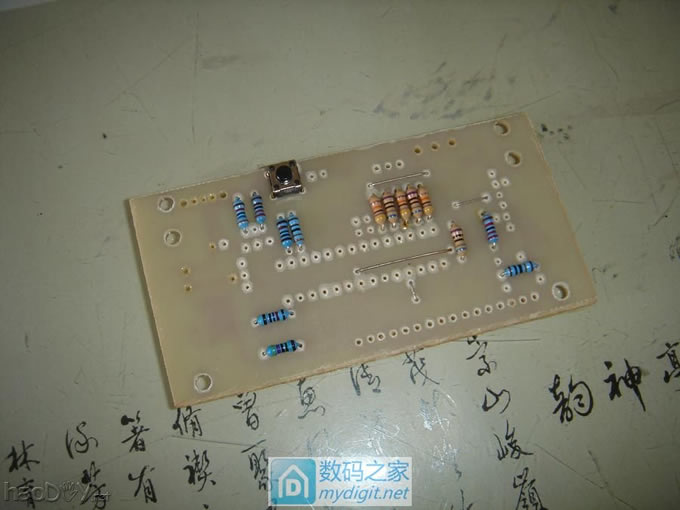

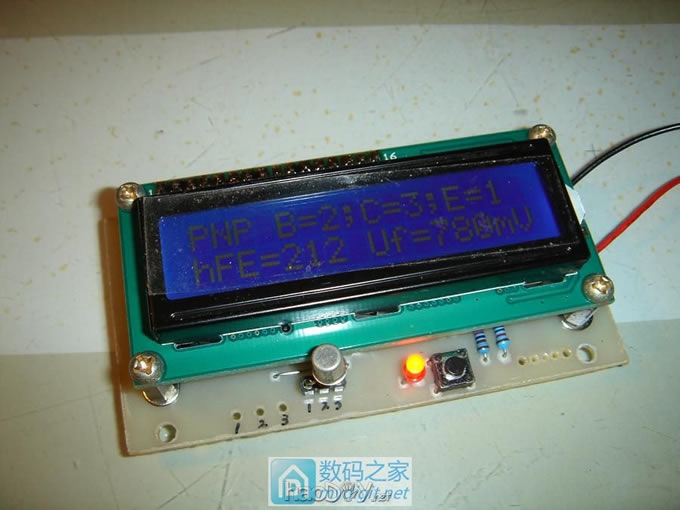

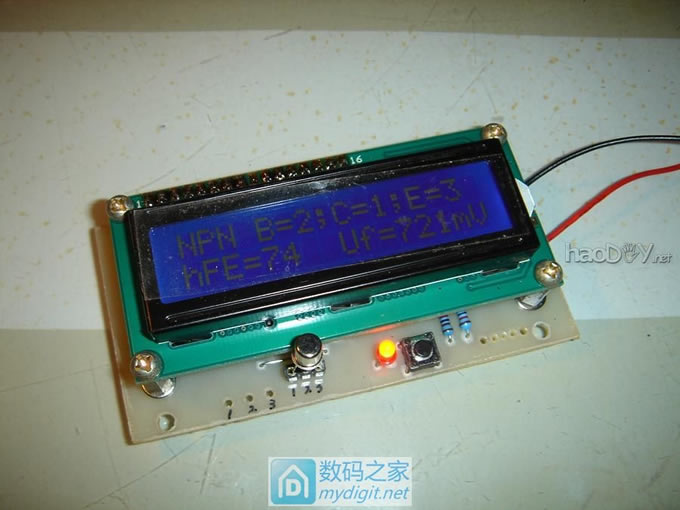

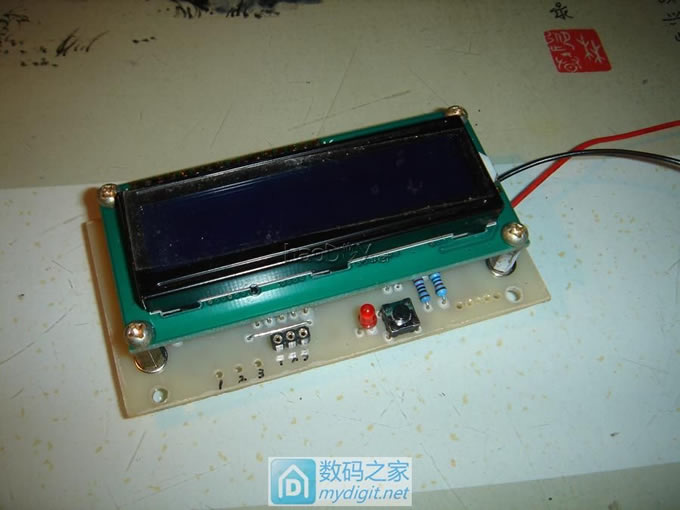

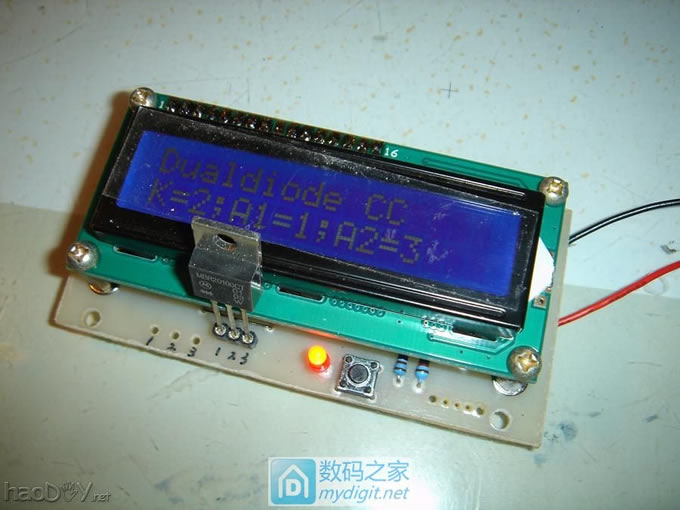

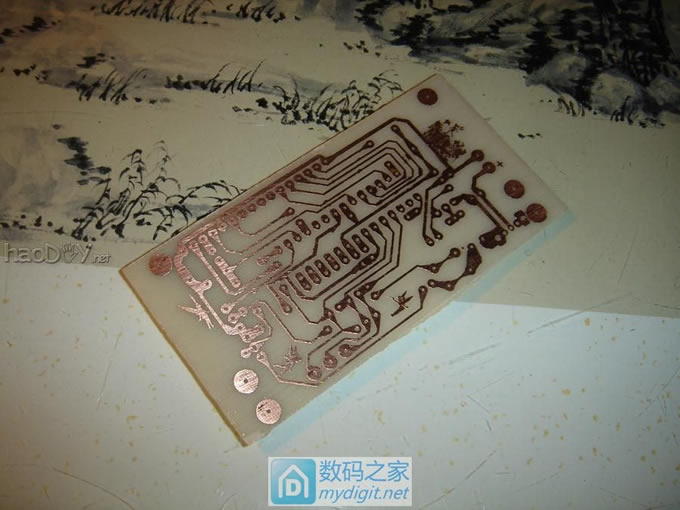

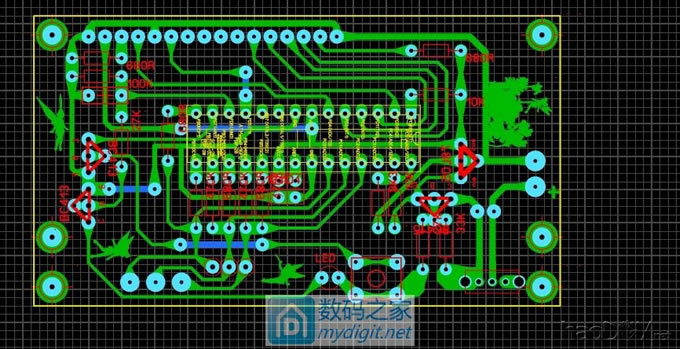

话说前几天整理电脑内文件发现图纸库里存着这么一套图纸 就是前几年很多电子论坛上炒得非常火的M8晶体管测试仪 顾名思义，就是以ATMEL出品的AtMega8为核心的一个自制的电子元件测试装置 可以测量诸如电阻、电容、二极管、三极管这些常用元件的简单参数 应该说，是一个非常简洁的自制小工具，好像现在作者又对它进行了升级改造，功能更多 正好最近工作不忙，于是决定尝试一下这个小东西 全套资料齐备，不知道什么时候收藏的  测试仪的电路图，非常简单，不得不说MCU功能的强大 这要是用分立元件做，那工作可海了去了 主核心是ATmega8 MCU和6只精密电阻构成的测试网络 使用LCD1602作为显示，左侧两只晶体管组成了自动关机电路  考虑到测量电路的核心有6只电阻构成了一个测量网络 因此仪器的性能和这6只电阻肯定有很大关系，因此决定这六只电阻采用精密电阻 原来想用0.5%的精密电阻，可惜这个精度级的电阻不零卖，最少500只 于是只好采用可零售的0.1%精度的精密电阻，718厂的RJ-24A，以前用过很多 虽然比较贵，但是质量可靠，性能出色  这个电路很简单，在原作者基础上稍加修改 单面板即可了，采用SpringLayout画板  热转印制版  话说这个国产XX硒鼓真是不行，断线很多，转印效果很差 和HP原装硒鼓真是没法比，不过打印纸的话效果还可以 断线的地方，用记号笔描吧  腐蚀，完后打孔  涂一层松香酒精溶液，一是为了助焊，二是为了保护铜箔不易氧化  线路板做好了，剩下的事情就简单了，按部就班焊接元件即可， 都是直插件，焊接简单，要不了一个小时就搞定了 先焊跳线   焊接好的PCB，4根铜柱用来固定液晶屏  1620液晶，使用非常广泛，这里使用单排插针/座进行电气连接 方便拆卸  这是最重要的核心元件，MCU，型号是ATmega8 后续的升级版测试仪可以用ATmega168或328  俗话说，硬件是躯体，软件是灵魂，没有软件的支持，再强大的MCU 也是垃圾一块，向MCU内写入程序，注入灵魂 由于采用片内RC振荡器，因此，烧录程序时，MCU并没有接时钟电路  用面包板做的简易烧录器  将烧好程序的MCU装好，插上LCD液晶屏，拧紧螺丝，焊上两根电源线 M8晶体管测试仪就组装好啦  通电测试，一次成功，按下启动按钮，LCD自动点亮 测试仪进入测试状态，9V供电下工作电路约87mA 应该主要都是LCD背光的耗电，没有接测试元件，因此显示“Test Failed”  既然组装好了，那就看看这个小测试仪如何工作吧 先抓了一个三极管进行测试 能显示一些基本参数  这是2N2907  2N2222  2SC2060  找了一个JFET,对于结型场效应管只能显示管脚  HEXFET，这个能被正常识别  2N7225，一样可以测试  1N5408  2AP9  双二极管半桥也可以被识别，没有被识别成三极管  下面测试测试电阻，这个对于这种测试仪来说应该是比较考验精度的 50R，0.01%精密电阻，显示49R，鉴于M8的内置ADC，可以接受  500R，显示499R，可以  13.5K，这个显示的相当准确啊  120K电阻，显示119.2K，也不错了，误差在1%之内  再测测电容 WIMA 0.22uF  西门子0.47uF  (责任编辑：admin) |
