这个测试仪是德国DIYER开发的，在一乐很火，我也做了个，主要功能有：
1.自动关机

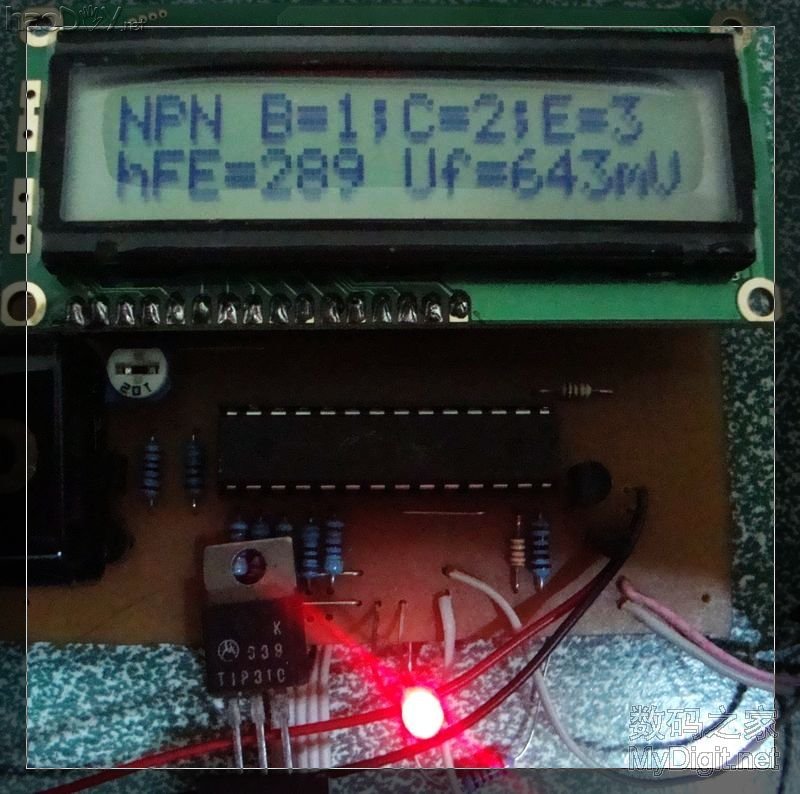

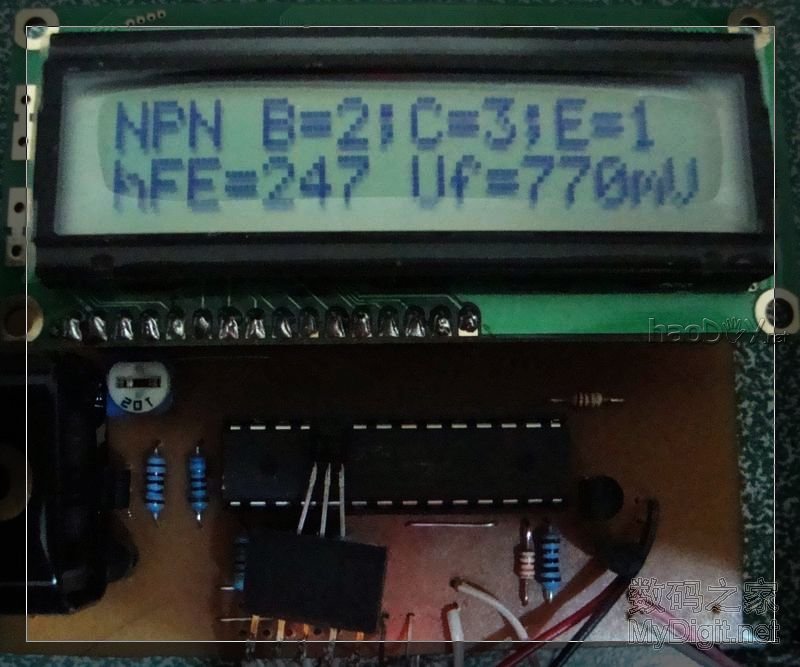

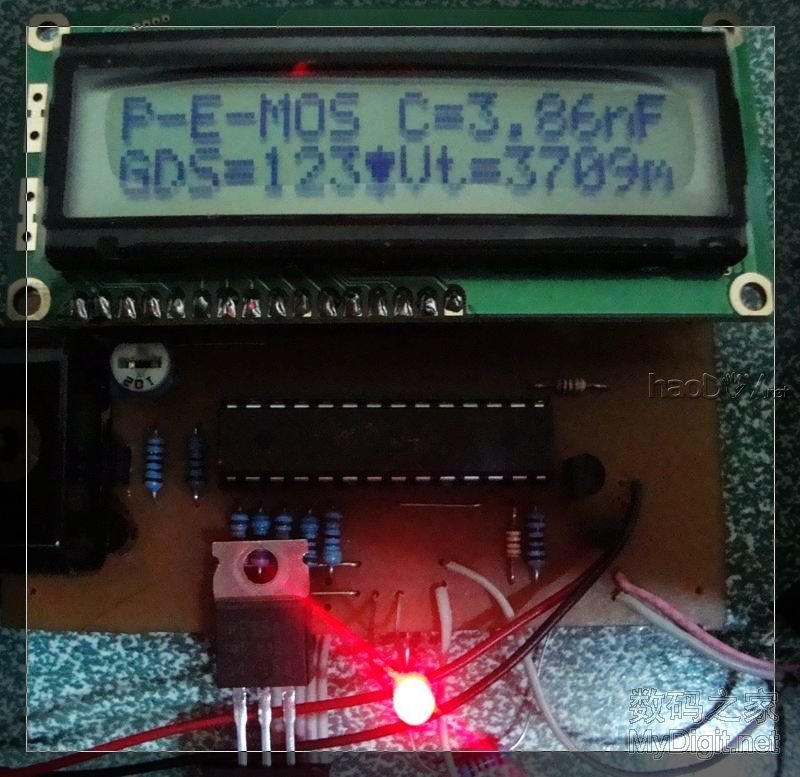

2.测试NPN、PNP、NMOS、PMOS等晶体管参数及引脚辨别

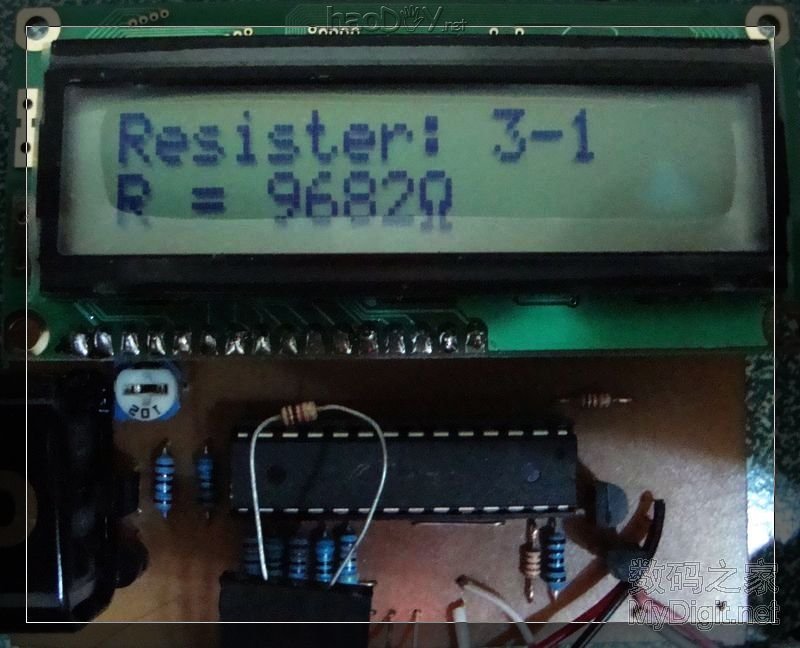

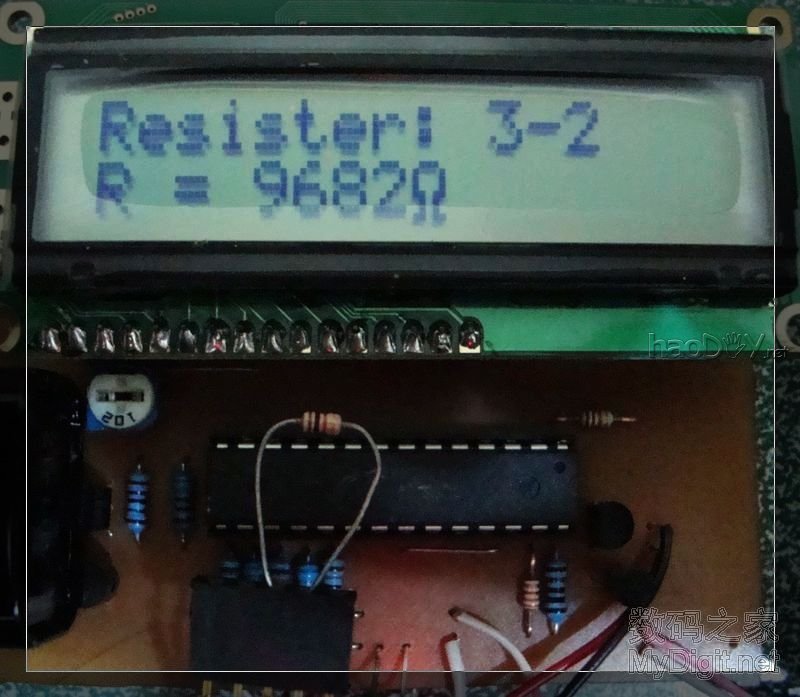

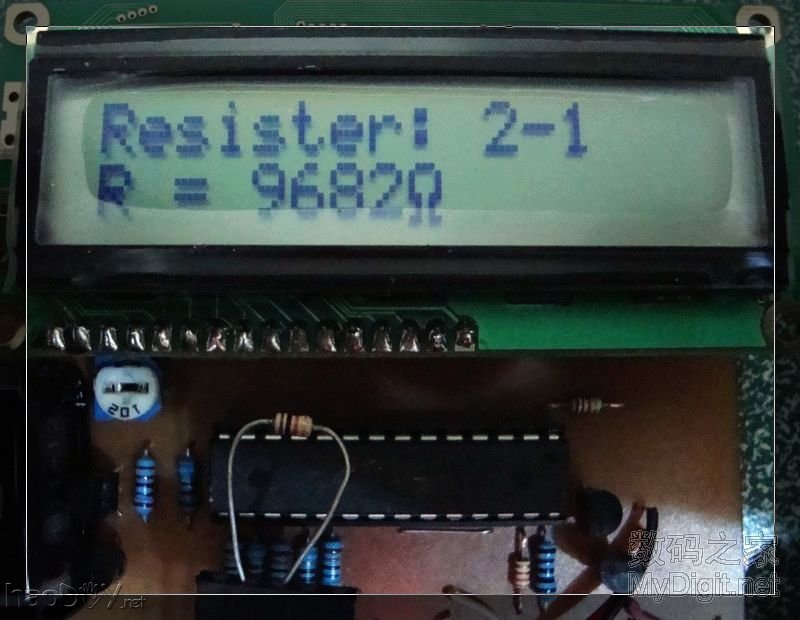

3.测试电阻

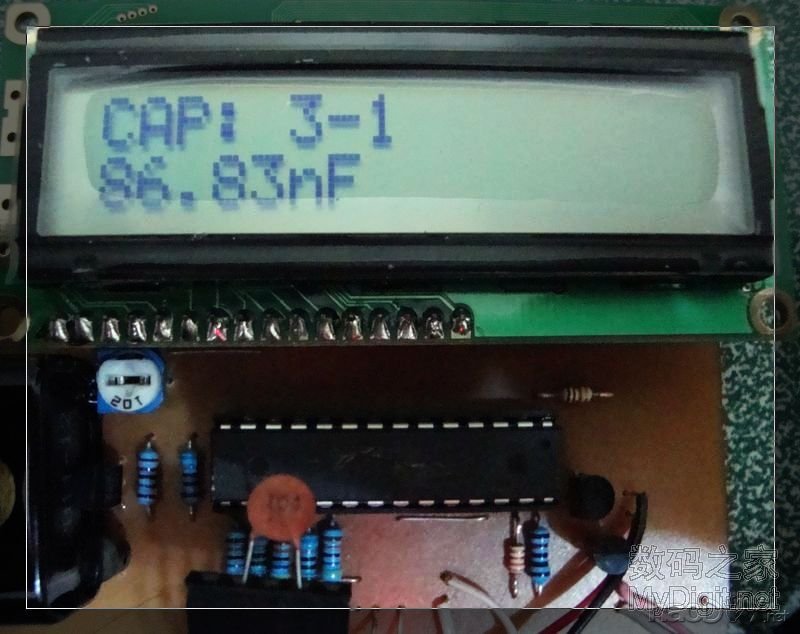

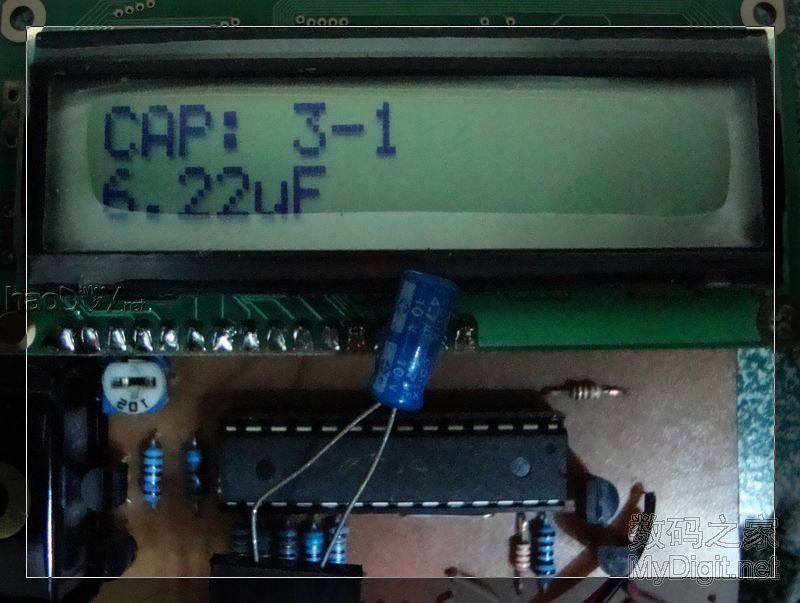

4.测试无极电容与电解电容

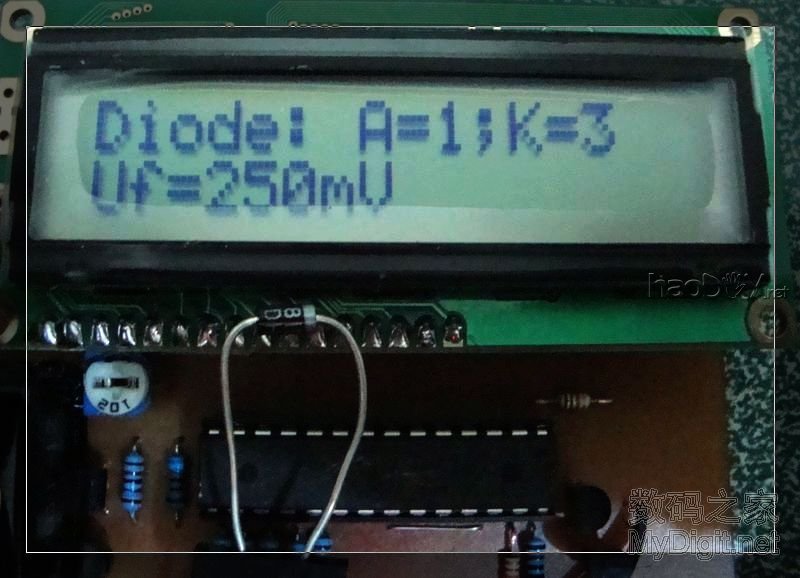

5.测试二极管
6.通过程序改进还可测电压
可以当个简易的万用表用了，最关键的是耗电极低，制作简易，可以做得很小，目前淘宝上已有套件出售。想自己制作的可以下载我提供的PDF版图纸及程序，想买套件的自己去淘宝搜索。

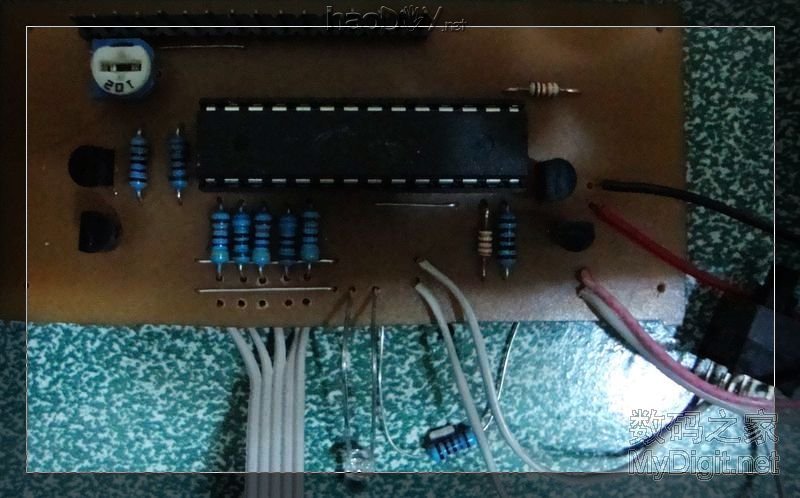

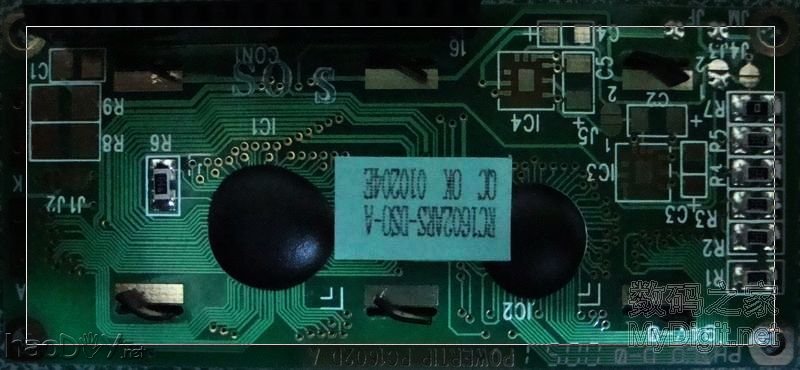

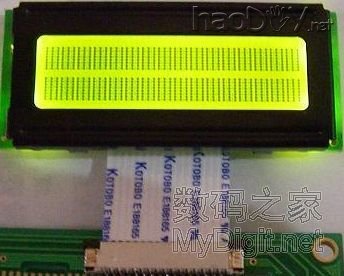

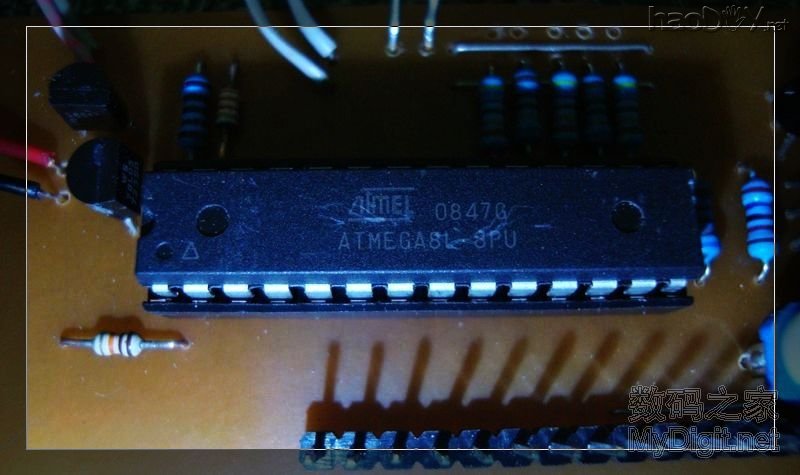

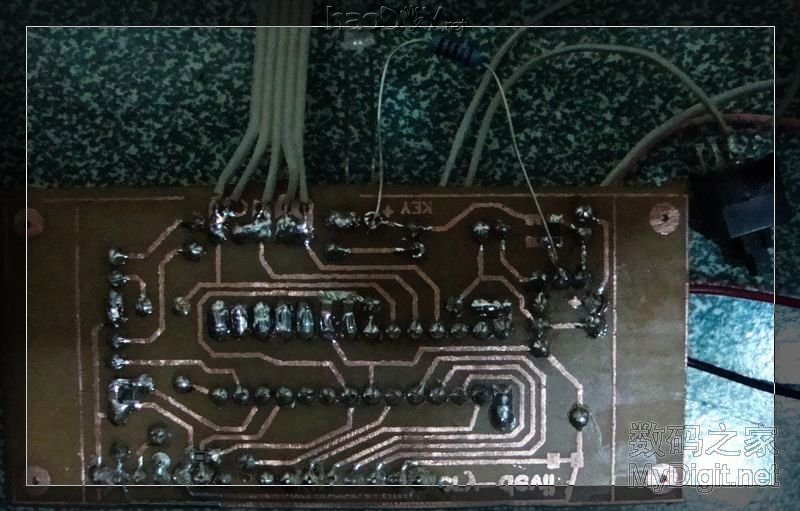

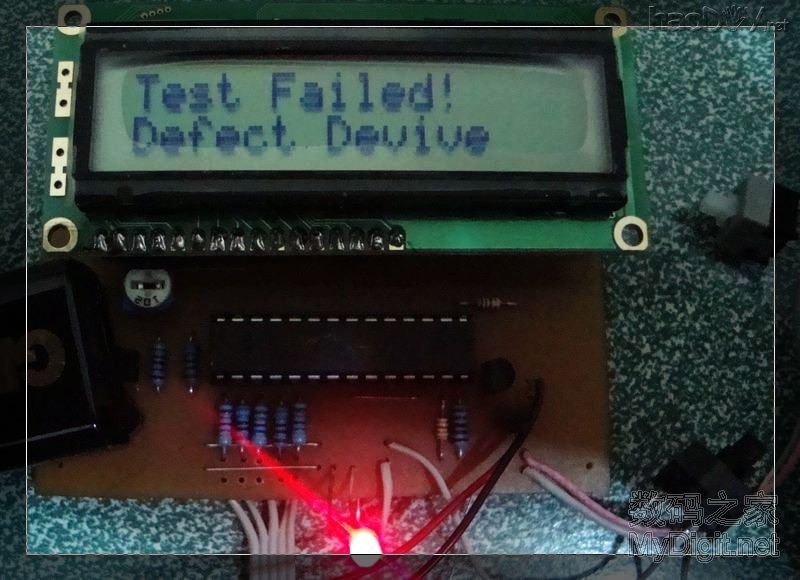

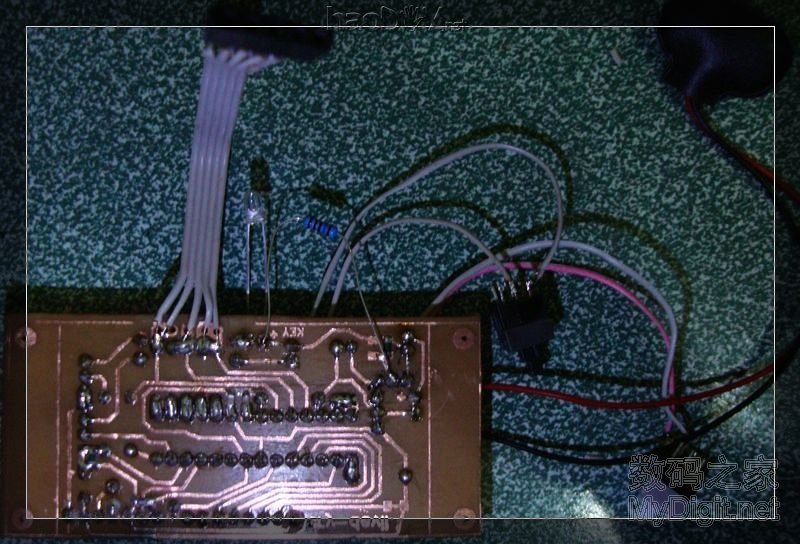

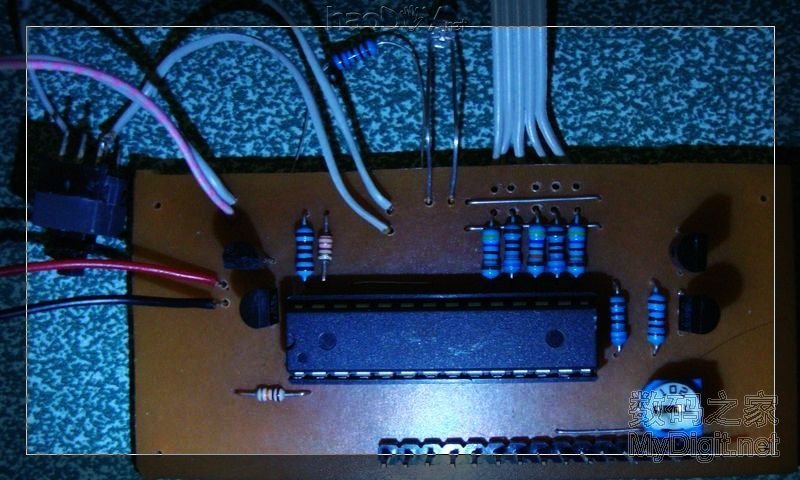

这次是一个测试版，原来设计为普通黄绿背光1602大小的PCB，因为该屏用在了其他地方，所以找了个引脚不同的兼容1602屏替代测试用用。准备实验成功后采用微型1602做个MINI版方便携带。

[ 此帖被cry-devil在2010-04-12 19:26重新编辑 ]

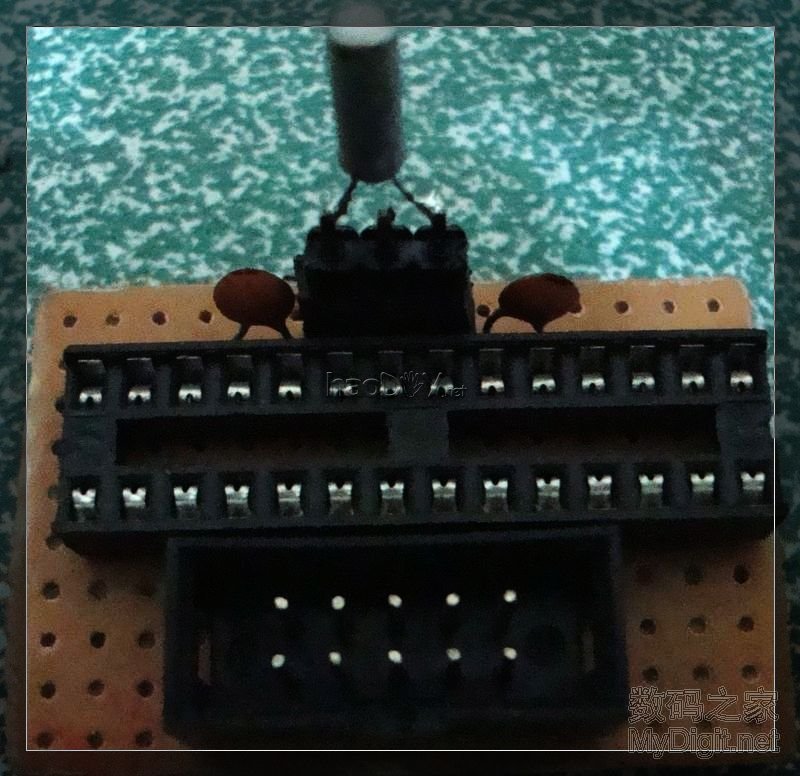

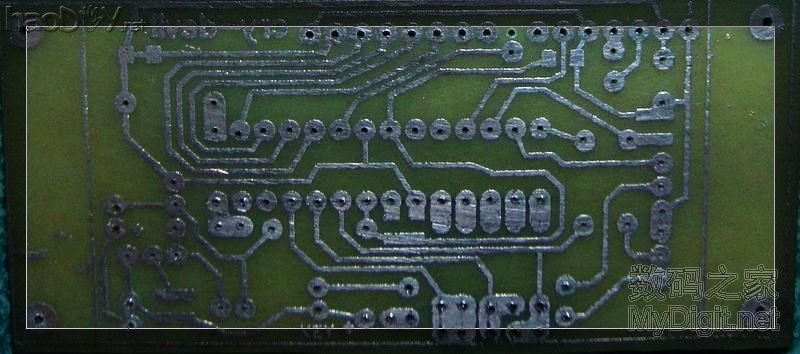

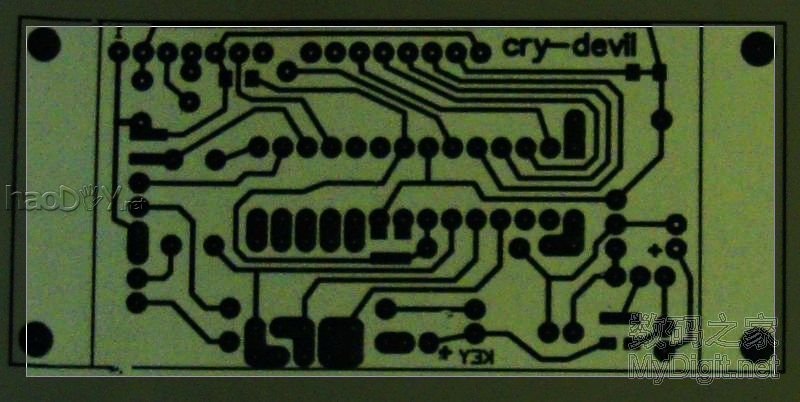

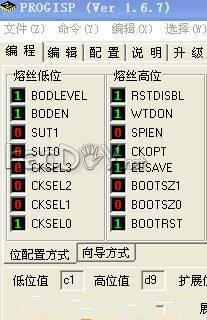

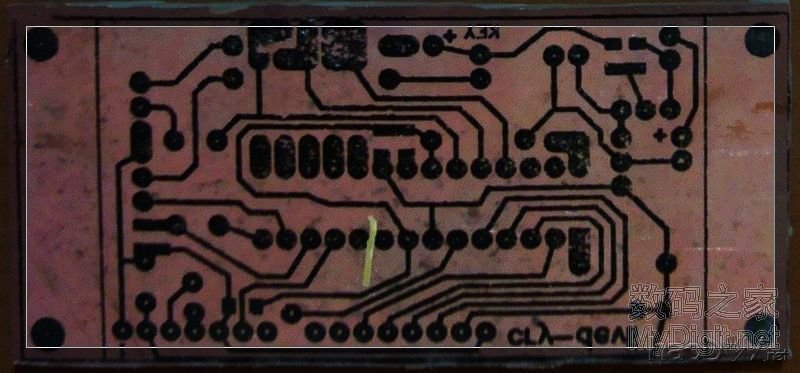

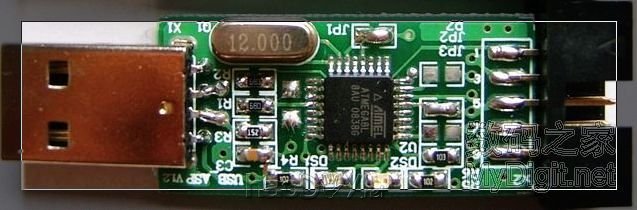

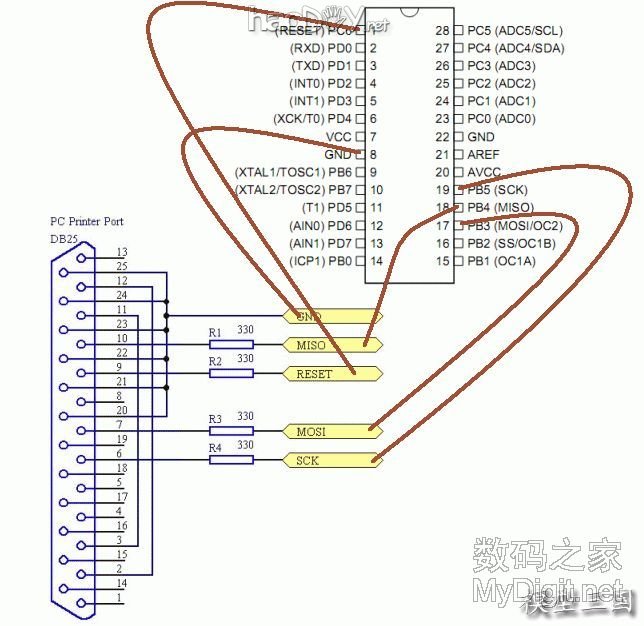

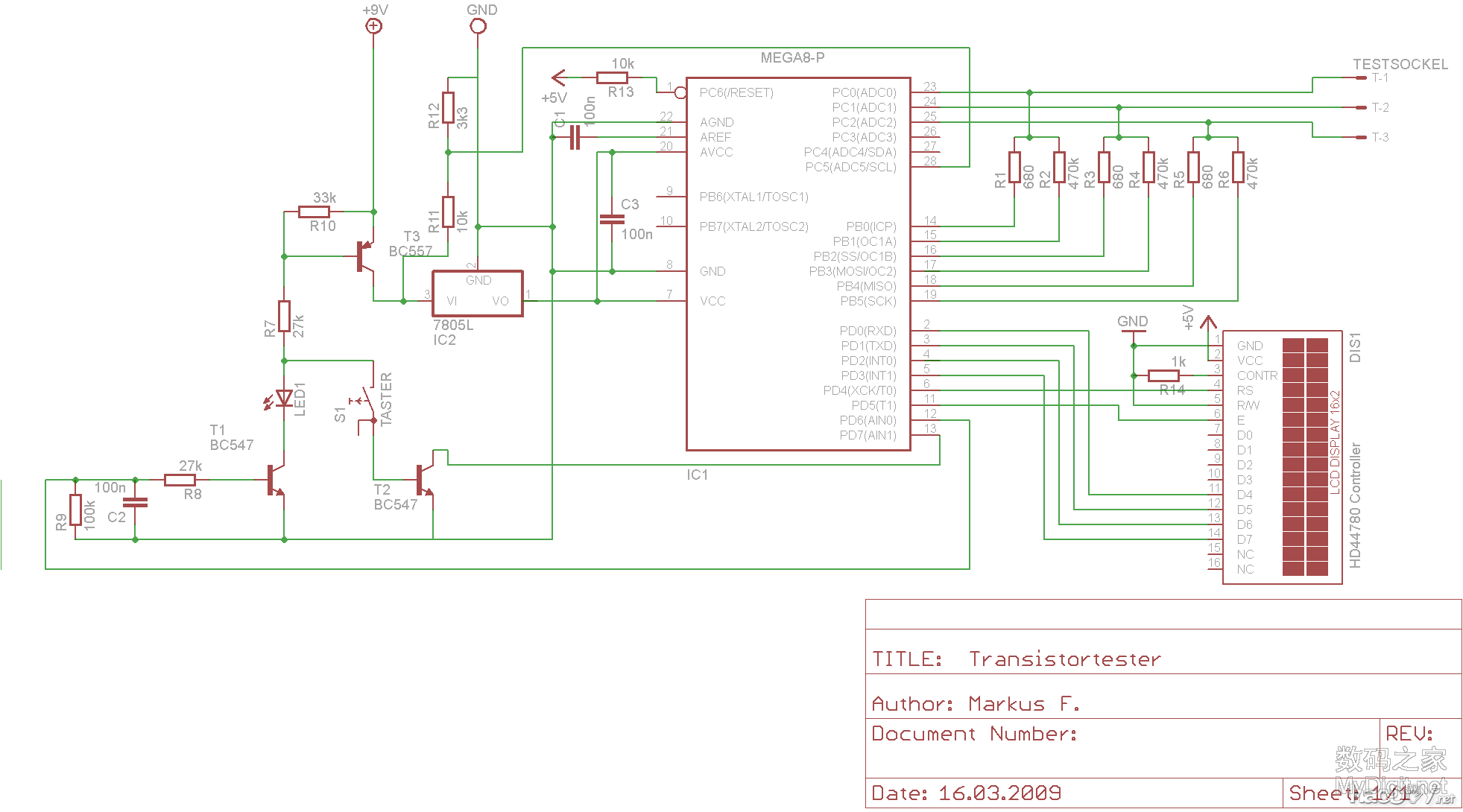

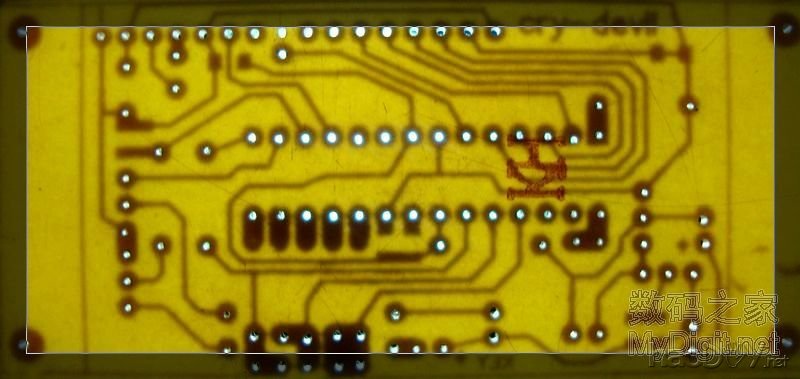

以下为制作资料，包括PCB图，SCH图，元件布局图，熔丝位图，极度简单的并口下载线制作方法。并口烧录软件可采用PonyProg2000 汉化版与progisp1.67，网上均有下载
制作要点：
1.680欧姆与470K焊接前最好用万用表进行配对测量，尽量选择阻值一致的进行安装，这样可保证成品无论用T1T2；T2T3；T1T3电阻测量时显示值都会保持一致，避免误判。
2.电池用9V层叠电池即可

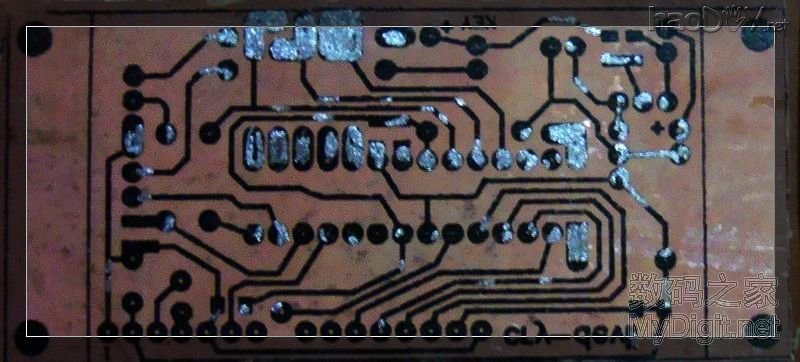

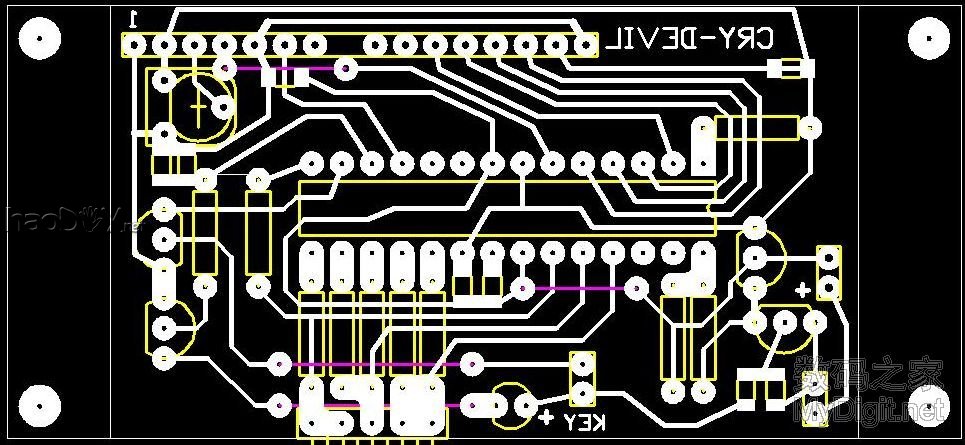

3.最后一张图PCB左上角有一个连通的0805电阻焊盘，如果你的液晶屏背光不能直接使用5V电压，可以在这里切断焊盘间的连线串入一个合适的电阻用来给背光降压使用。

紧急修改：
各位遇到液晶屏背光点不亮或点亮瞬间就熄灭或点亮但出现低电量提示等问题，是因为低电量检测是由R11与R12分压后进入M8的28脚（ADC5）来判定，所以出现上述故障请检查这两个电阻阻值是否与图纸上的一致，如果一致但仍然解决不了上述问题，请按照最后一张图的方法来进行电路修改。

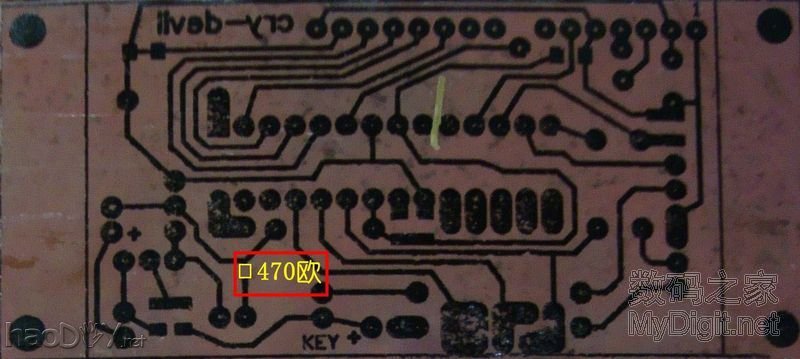

红框为修改部位，割断黄框处的铜箔，并串入一个小于1K的电阻，这里我用的是0805封装的470欧姆的贴片电阻。这样修改的目的是使R11与R12得中点电压达到2.2V左右。这样就能解决故障了。

顺便汗一个，看帖的人虽多，却都是潜水的！下载的人虽不多，但也是属于潜水的出来冒个泡泡。唉.......冷啊！
