万用表改背光

时间:2017-06-09 21:28来源:数码之家 作者:llq192 点击:
又折腾一下,其实本身有背光的,但不均匀且耗电用手机背光组件改的直接发图,少打点字 裁减合适大小,全程注意保持洁净,不要有油腻灰尘 贴上发光管有4个灯,原来的是5个灯,剪了一个 这个框也开个口,以放背光组件 装好后 装上试试效果,亮度挺均匀还改大了发光管的限
又折腾一下,其实本身有背光的,但不均匀且耗电

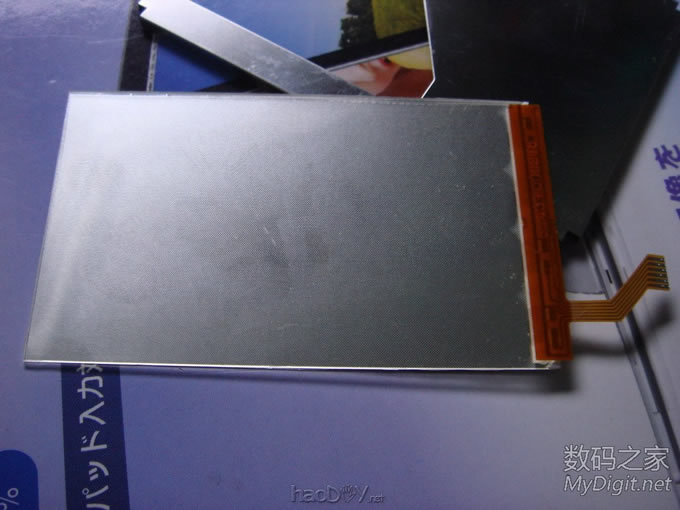

用手机背光组件改的
直接发图,少打点字
万用表改背光

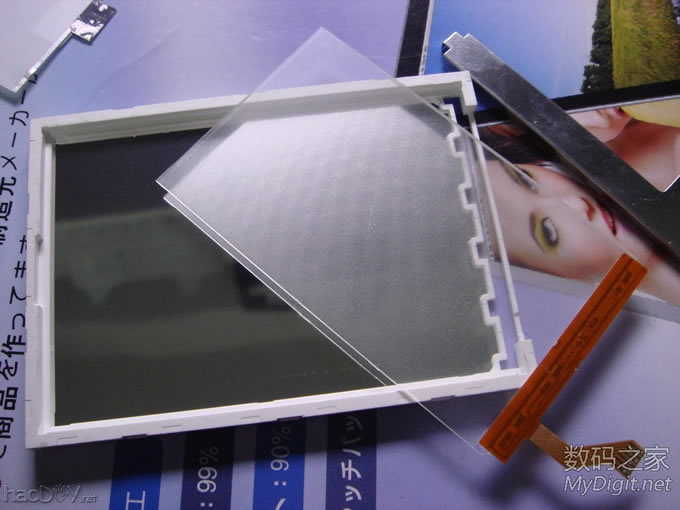

裁减合适大小,全程注意保持洁净,不要有油腻灰尘
万用表改背光

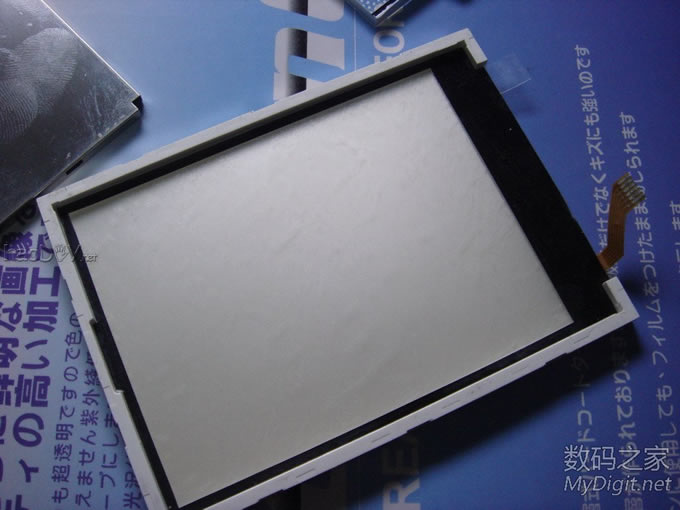

贴上发光管有4个灯,原来的是5个灯,剪了一个
万用表改背光

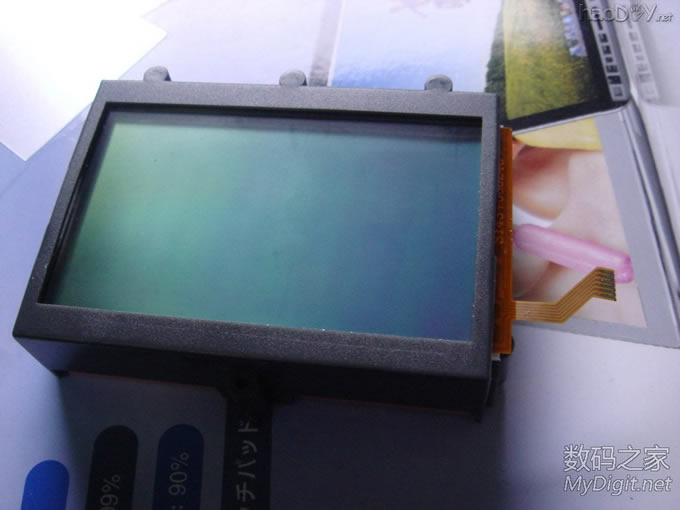

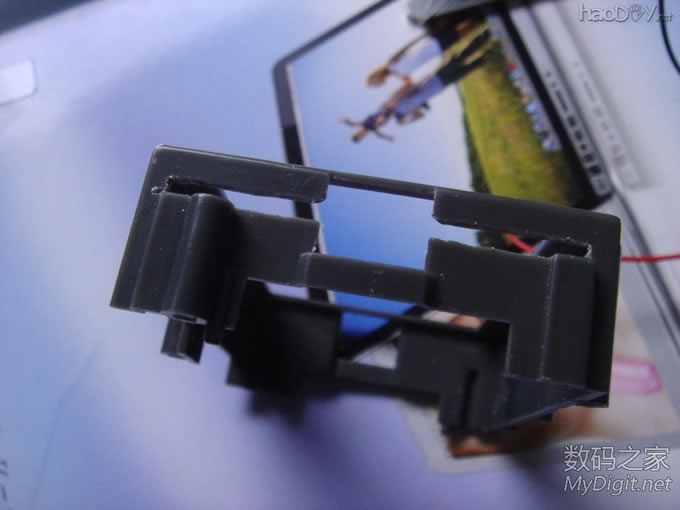

这个框也开个口,以放背光组件
万用表改背光

装好后
万用表改背光

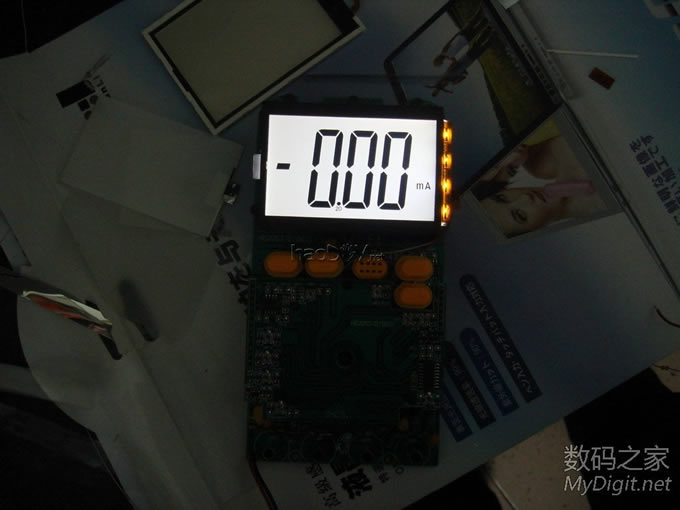

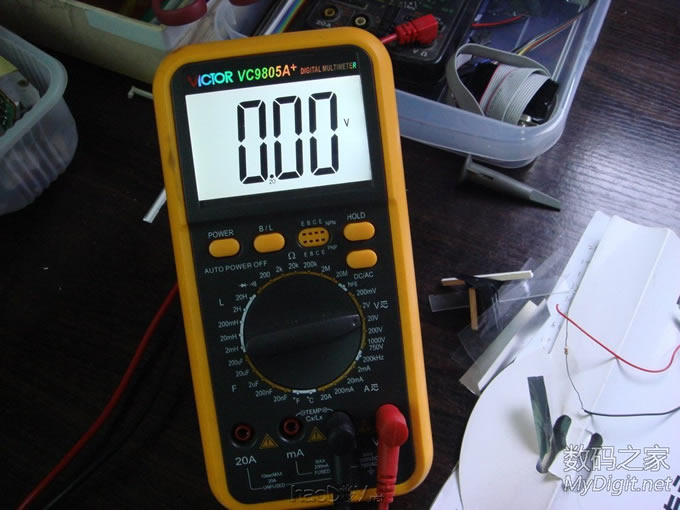

装上试试效果,亮度挺均匀
还改大了发光管的限流电阻,原来是200欧,以前的背光组件一个灯的耗电就达20mA,现在改成2k了,四个灯并联才5mA,亮度比以前好,也均匀
万用表改背光

万用表改背光
end

[ 此帖被llq192在2012-02-20 16:07重新编辑 ]
