拟做一个并行通道LCR数字电桥附电路原理图纸_haoDIY

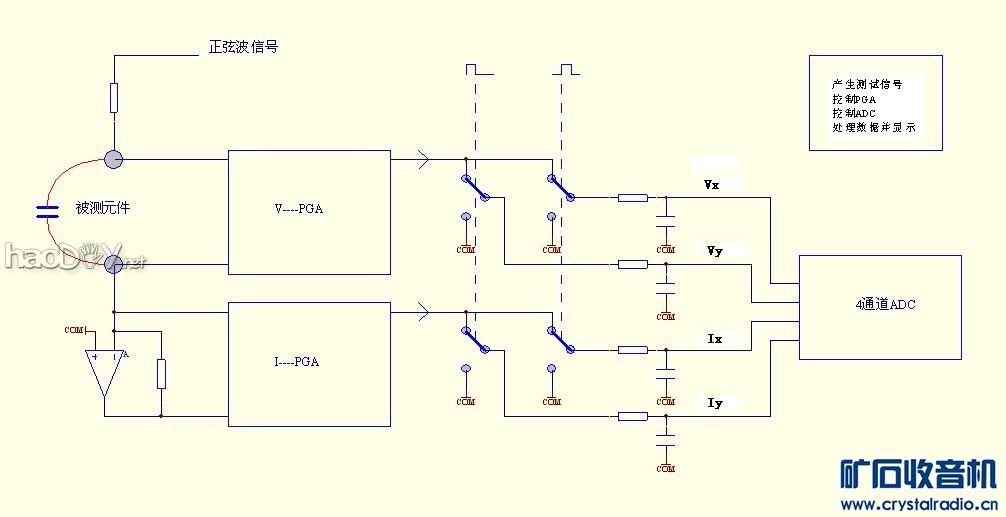

结构如图

这样的构成权衡了很久：优点是V-I不切换，Vx Vy Ix Iy 四个参量最快响应，测量速度只局限于ADC；可能存在的缺点，V放大和I放大需分别校准，校准手续稍复杂，另外可能出现的温飘，会到什么程度有待验证。
PGA初选AD8231，把宝压在ADI器件的稳定性上；ADC计划用ADS1243四通道，处理器选STM8L151，看中的是其含有DMA和DAC模块和丰富的定时器可用，产生测试信号和正交开关信号

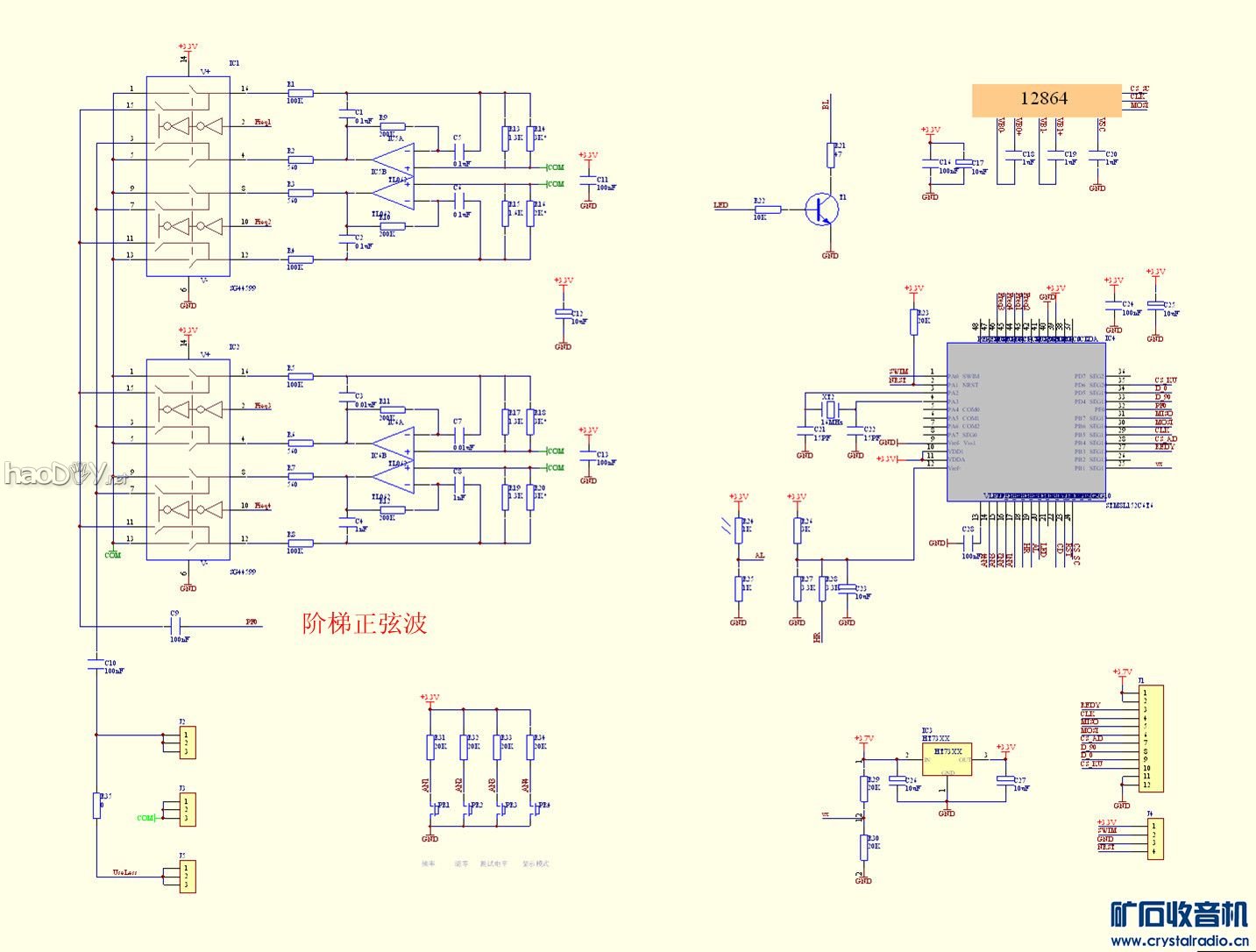

电路模拟部分

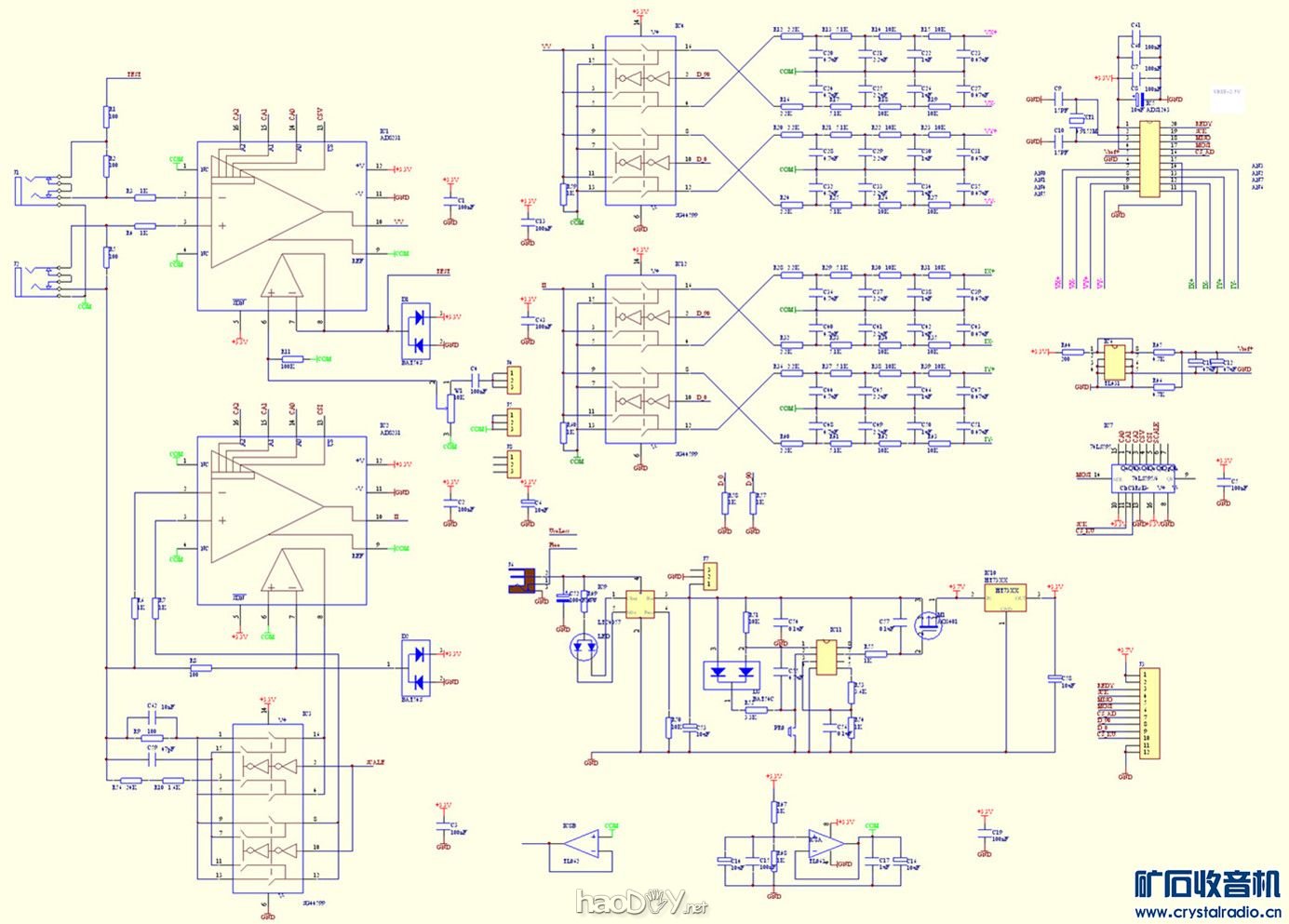

处理器部分

2013-1-3 23:38 上传

下载附件 (90.19 KB)

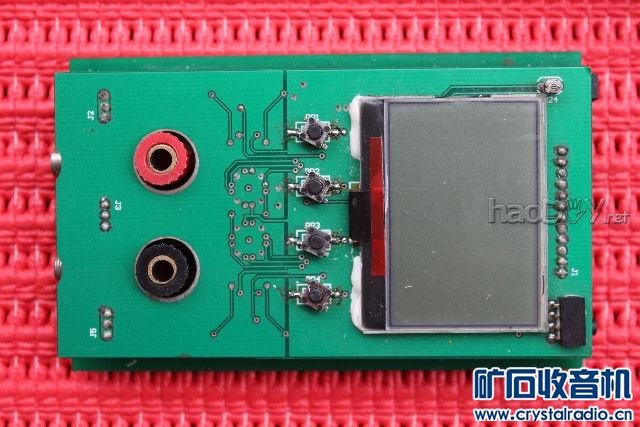

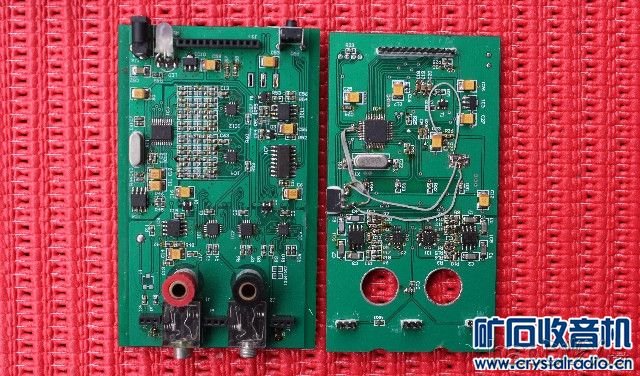

两块板子

上下扣好

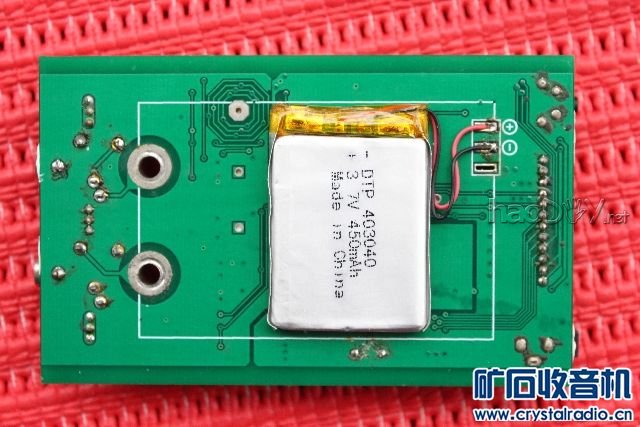

焊好电池

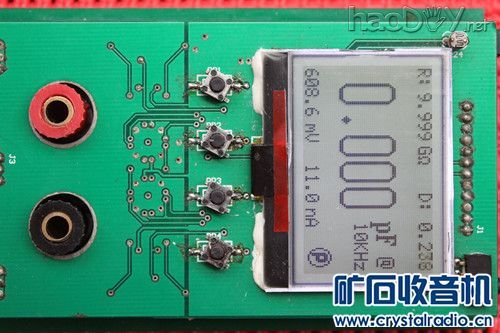

通电清除残余电容

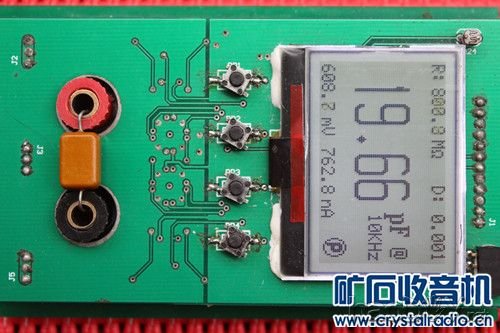

并联模式测一只20P云母
拟做一个并行通道LCR数字电桥附电路原理图纸

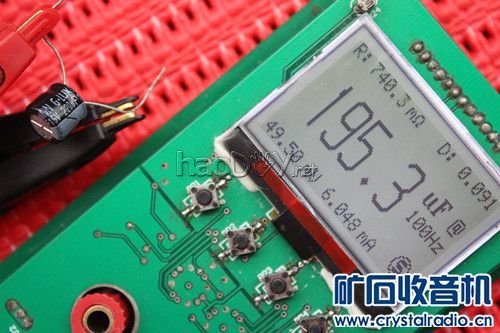

串联模式测一只220uF电解
拟做一个并行通道LCR数字电桥附电路原理图纸

研究表校准的方法，非常坎坷，无法知道商用表校准使用什么方法和器材。既然DIY电路和算法，还是按自己的思路，尝试各种方法往前“拱”吧。
校准主要有V\I放大器增益校准和相位校准。虽然使用了价格不菲的ADI仪放，但做成测量仪表仍需校准，实际也表明，不校准无法真正得知仪表所能达到的水平。 (责任编辑：admin)
