自制自制噪声计仪器

时间:2013-01-12 20:09来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

正常环境下,声音强度在30dB以下时会感想很动听,高于80dB就较量厌恶了,假如高出100dB就会影响到人的精力状态而激发一系列的负面效果,轻者分手留意力,精力压力增大,重者导致听力受损,乃至激发癫病。在家庭情形内的噪声强度约为47dB上下,但Hi-Fi音响体系以及高音量放音的电视机也许使声音强度进步到危及人类康健的水平。为检讨室内的噪声强度,这里先容一种检测和表现噪声强度的简朴电路,当它高出指定的应承强度时还会发作声音告诫。

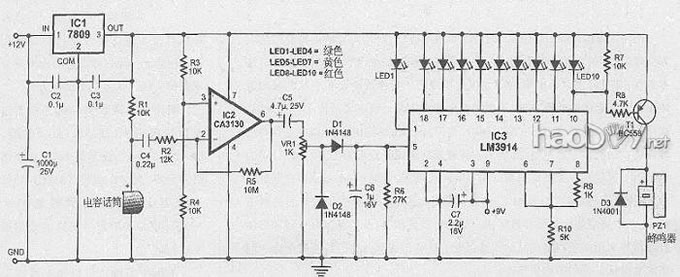

电路由声音强度检测器和表现单位两部门构成。12V电源经IC1不变成9V输出供两部门电路行使。

声强检测器由话简、运放CA3130(IC2)组成,IC2接成高增益反相放大器事变模式,3脚牢靠在4.5V电位作为基准电压,2脚则接入话简输出信号,信号在6脚放大输出后经R5负反馈至2脚.因为放大器输入阻抗极高,因此很小的输入电流变革就能鼓励运放事变。

吸取器部门行使VR1节制输入音量巨细,噪声信号从VR1送入D2、D1、C6构成的电压泵电路,泵电路认真交换信号的整流并维持IC2的输作声压。表现单位由LM3914(IC3) 检测模仿电压并驱动10只LED作对数型模仿表现,通过LED的电流用IC3的内部电阻限定, 因此不必要外部电阻而使电路得以简化。10只LED的负极毗连IC3内部的10只较量器,当输入电压增进时,LED1-LED10的负极一一变低电位而发光, 每增进一只LED发光暗示噪声电平增进了3dB,因此当10只LED所有发光时,暗示此时噪声强度已高出LED1发光时的声强30dB。IC3 9脚毗连9V时可事变在点模式表现,即对应一种声音强度只有一只LED发光, 但两只LED间的发光有少量重叠,以确保不行能有所有LED处于熄灭状态的刹时。

当声音强度增进到IC3脚变低时,LED10发光,T1导通, 蜂鸣器发声,暗示此时室内噪声强度已到达比室内声强高30dB的水平。

安装时应将电容发话器装进管形容器中以增进迅速度,并用屏障线外接以镌汰滋扰。室内涵静态前提下的声音强度可用VR1调解, 细心调解VR1使第一只LED1恰恰发光,调好后将电路放在音响装备或电视机四面以监督其声音强度。



自制自制噪声计仪器
