你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

时间:2017-06-07 21:45来源:数码之家 作者:光电耦合 点击:
突然间,一直用得很好的一个稳压电源今天测试后发现电压变化了,怎么回事?是万用表的问题还是电源出了问题?不行,要找个基准电压校校表,想想手里有几个KA431和TL431,凡正常用的就是几个3位半的表,用431也应该能行。想先测测431的精度。看看二十多个里面

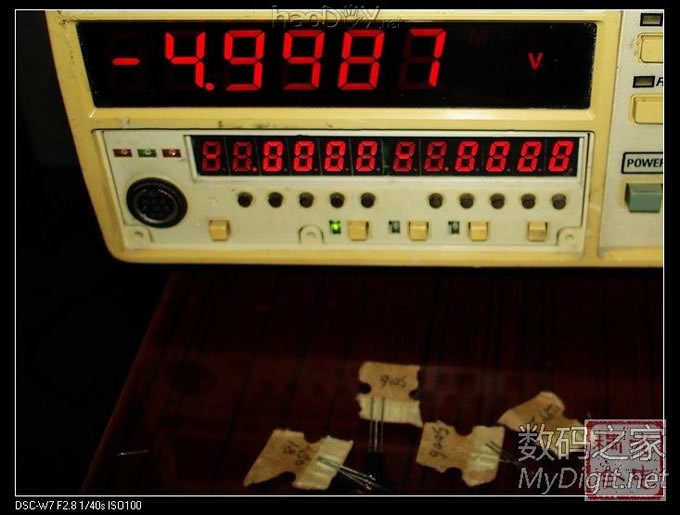

       突然间,一直用得很好的一个稳压电源今天测试后发现电压变化了,怎么回事?是万用表的问题还是电源出了问题?不行,要找个基准电压校校表,想想手里有几个KA431和TL431,凡正常用的就是几个3位半的表,用431也应该能行。想先测测431的精度。看看二十多个里面找出了几个接近2.500V的,居然是以前做厂家售后厂家领的几个KA431里面挑出来的,市面上买的TL431基本都合格。居然还找到了一个2.5000V的KA431,真是幸运!这里测量的4.9987V是两个431串接后的结果。
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

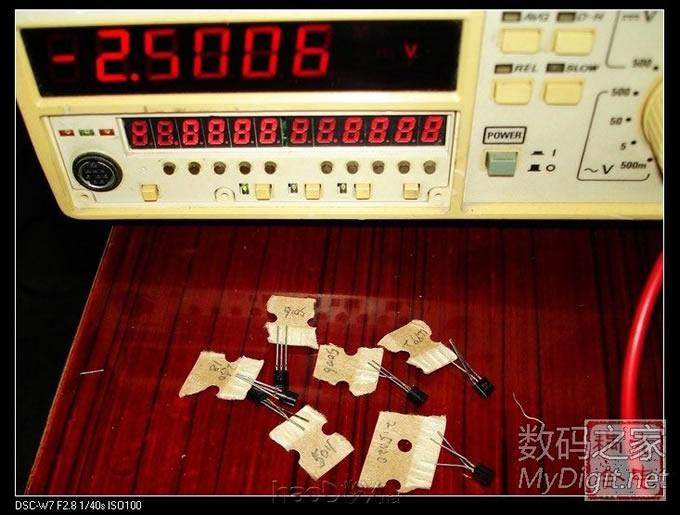

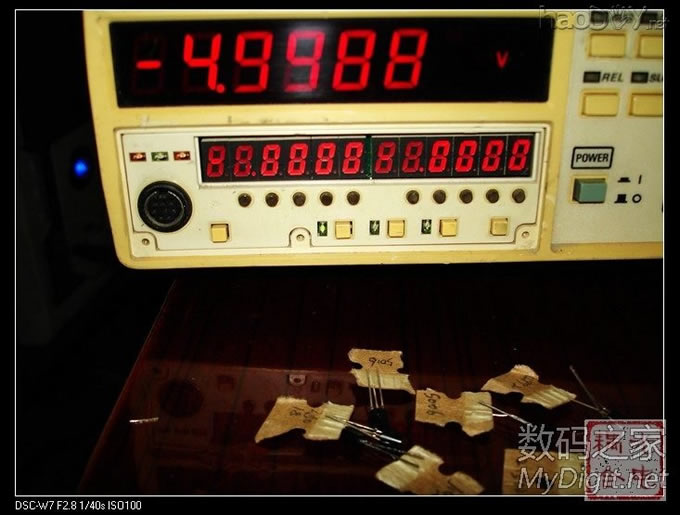

每测试一个都标上电压(照片下部分的431是标的电压),以挑出最接近2.5V的。你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

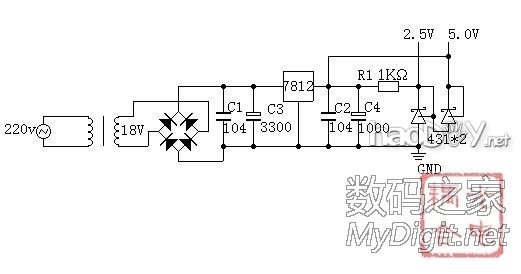

电路图来了,发了一半贴才临时画了一个,不知道画错没,我的电路搭接是正确的!

你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

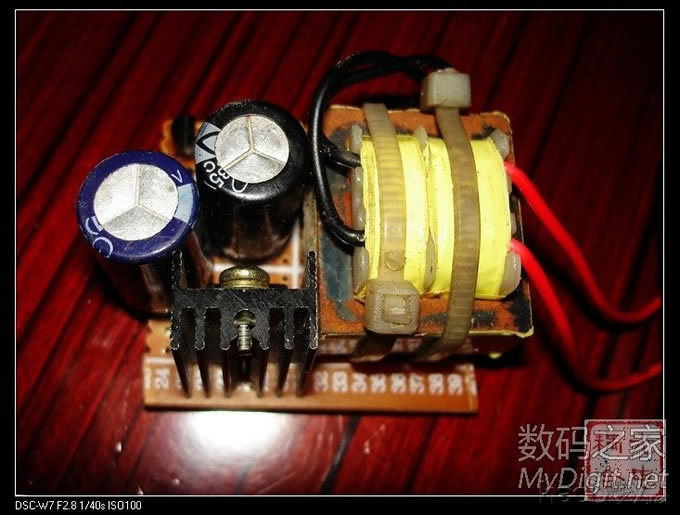

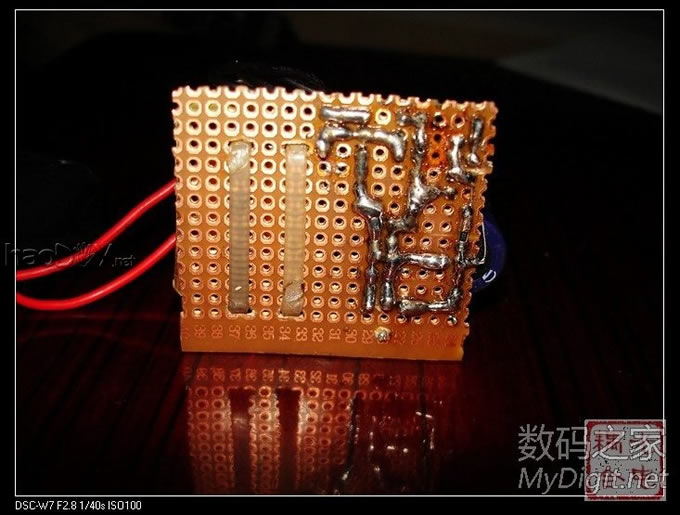

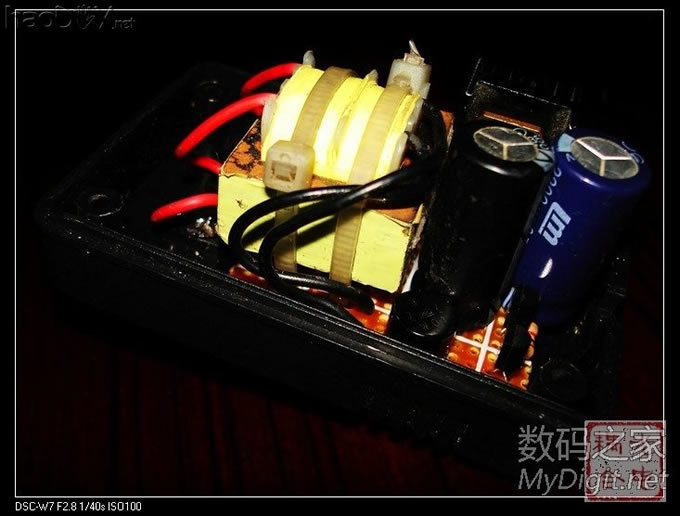

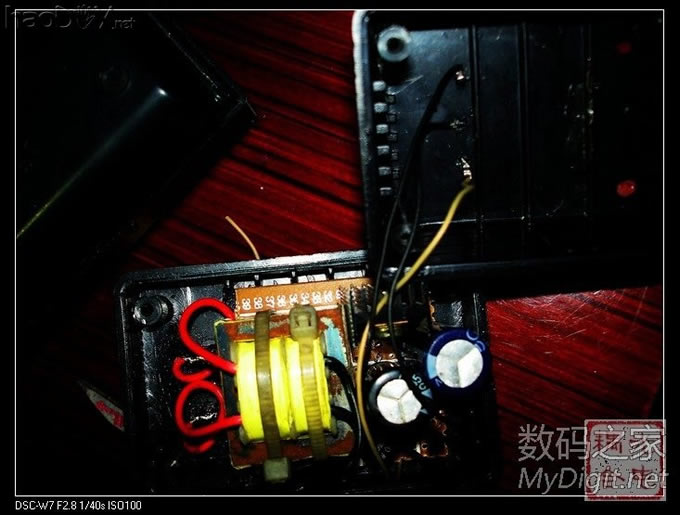

开工了,请不要对做工评论,晚上家人都睡了,在卧室里开焊不能开灯,借电脑显示器的光焊的!
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

  • 你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
  • 你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
  • 你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
  • 你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
  • 你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

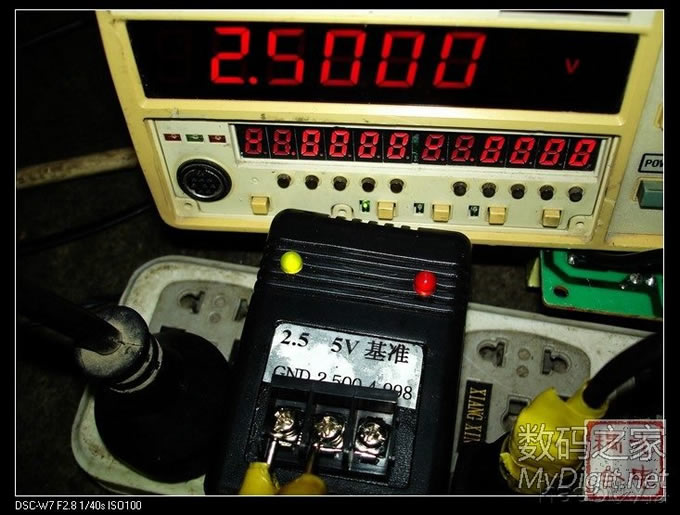

测试,2.5000的数据出来了。用烙铁加热了431到烫手时,有温漂了。由于没多的手拍照,只能口说为凭了。烫手时比常温上升了0.0002V,校3位半表没有问题!
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

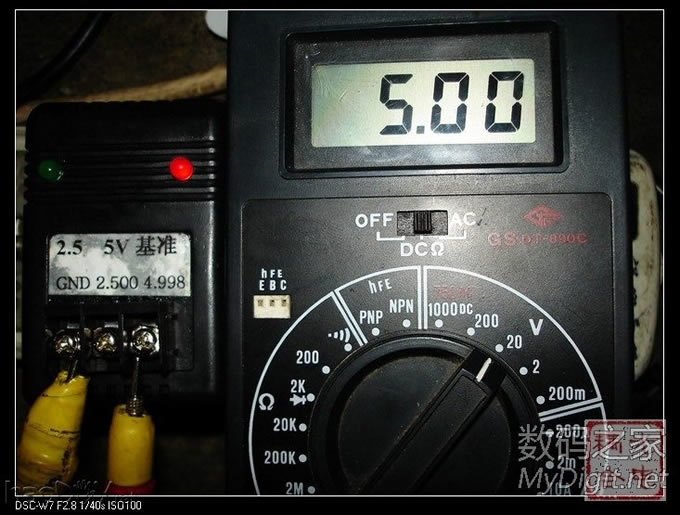

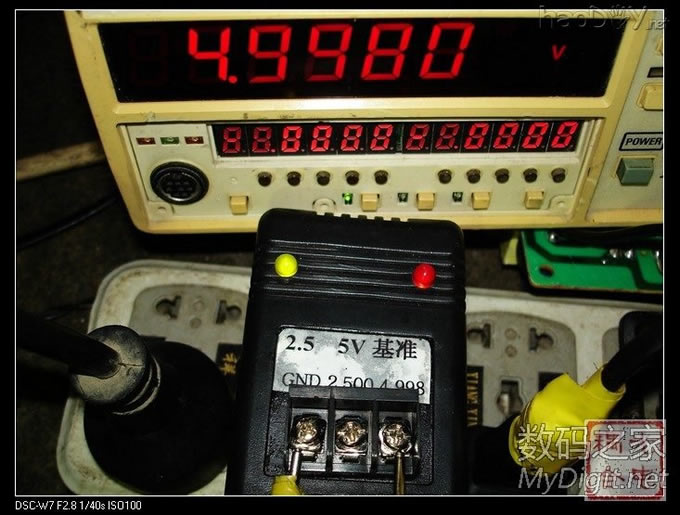

再来看看5V基准吧,这个不太理想,不过还是那句话:校3位半的表能行!
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧

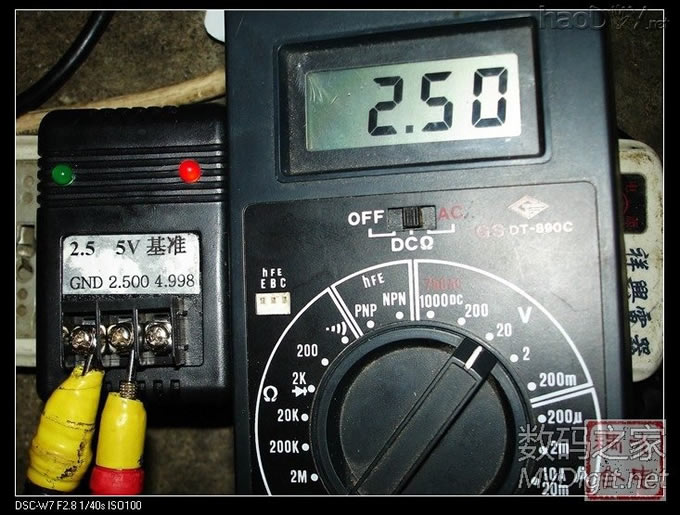

你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧开始调校我的表DT-890C
你的万用表还是准的么?用TL431做个简单的电压基准校校自己的表吧
