制作10元DIY仓鼠跑轮计圈器

时间:2013-01-21 12:46来源:网络 作者:网络整理 点击:
材料;计步器,干簧管,磁铁,跑轮一个计步器首先将计步器拆开将摆锤拆掉原理很简单,打开计步器会看到一个触点,每短路一次计步器+1.剩下的工作就是如何让跑轮每



  原料:计步器,干簧管,磁铁,跑轮,一个计步器



制作10元DIY仓鼠跑轮计圈器

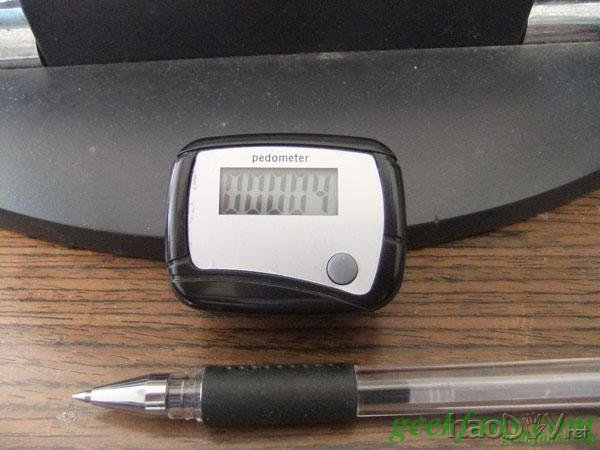

  主材是市场上很轻易买到的计步器价值5-8元。



  道理很简朴,打开计步器会看到一个触点,每短路一次计步器+1.剩下的事变就是怎样让跑轮每转一圈就短路一下这个触点.



  各人必然传闻过"干簧管"吧.不知道也没相关,上百度搜一下你就大白了.还必要一块小磁铁.原原料就备齐了.再必要把他们组合起来就行了. 干簧管+磁铁不会高出5元. 也许有人此刻已经知道怎样做了吧? 给你们点时刻先把对象买齐,然后展示我的制作进程.干簧管+磁钢在各地电子市场有卖,不必要买质量好的,1块两块一个的就行。



  起首将计步器拆开

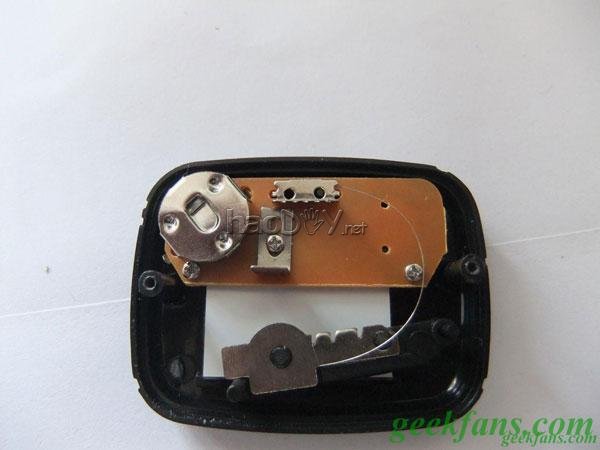

  这是计步器打开往后的视图。左上角是电池,正常环境下事变1年题目不大。最下面每走一步就行为一下的摆锤必要去掉。



制作10元DIY仓鼠跑轮计圈器

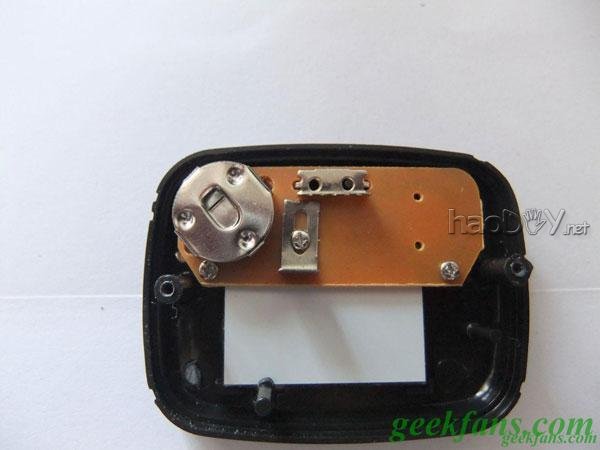

  将摆锤拆掉



制作10元DIY仓鼠跑轮计圈器

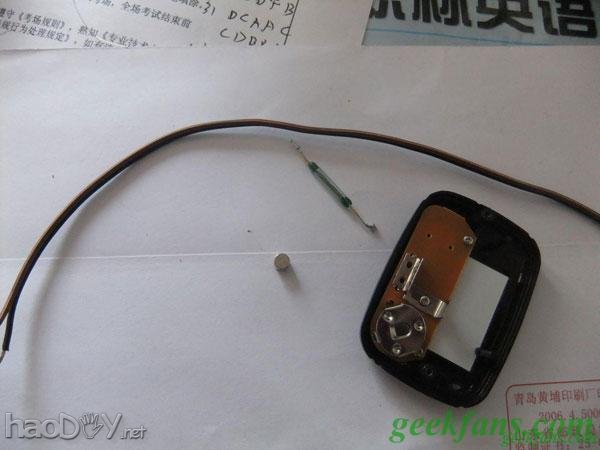

  我说的干簧管1个、磁钢1个、电线两根。计步器5元的、干簧管2元的、磁钢2元。



制作10元DIY仓鼠跑轮计圈器

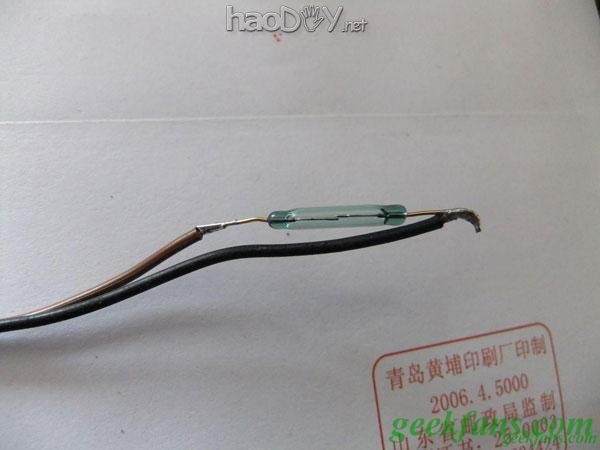

  下面开始制作,起首干簧管毗连,我用烙铁焊的,没有电烙铁直接拧上也可



制作10元DIY仓鼠跑轮计圈器

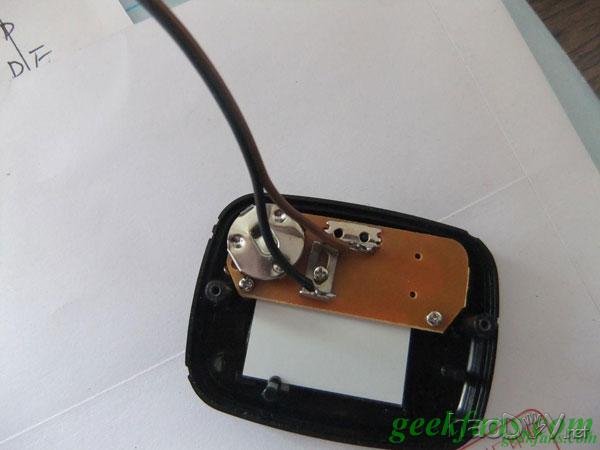

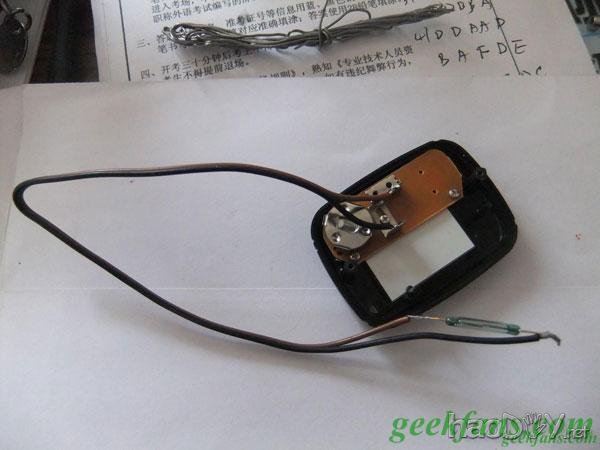

  接着电线另一头毗连计步器



制作10元DIY仓鼠跑轮计圈器

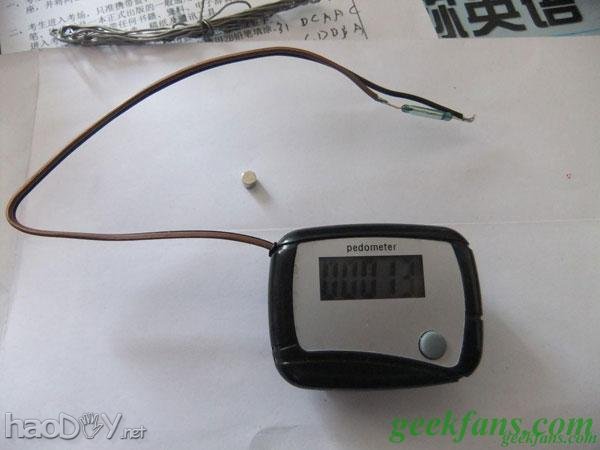

  完成,装到跑轮上就可以了



制作10元DIY仓鼠跑轮计圈器





制作10元DIY仓鼠跑轮计圈器

  下面是安装进程,我行使了热熔胶枪,楼下早市有卖10元,电子市场贵一些

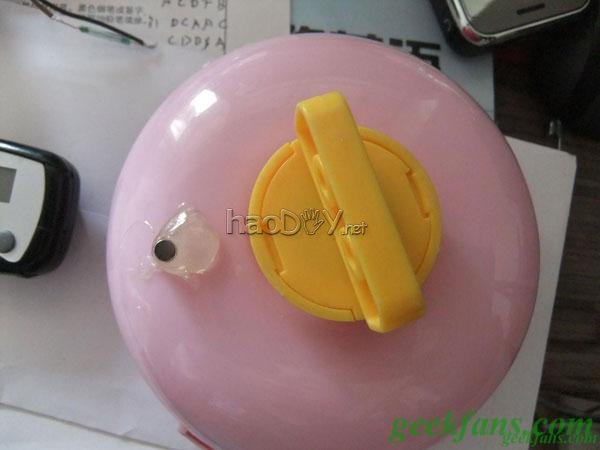

  先把磁钢牢靠到跑轮,位置靠边上较量好



制作10元DIY仓鼠跑轮计圈器

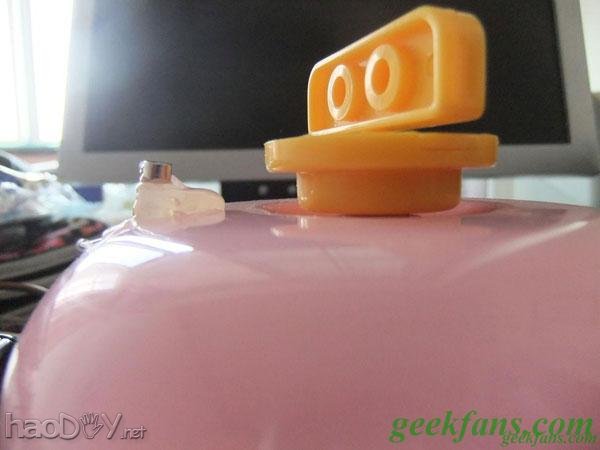

  侧视图



制作10元DIY仓鼠跑轮计圈器

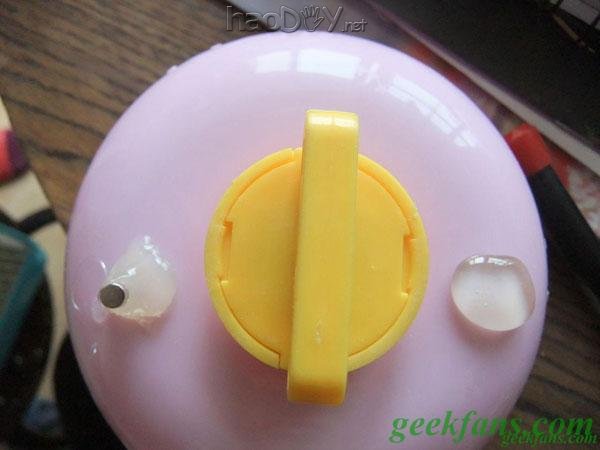

  为了保持均衡,我在对应位置配重。首要担忧磁钢安装影响跑轮均衡,增大噪音



制作10元DIY仓鼠跑轮计圈器

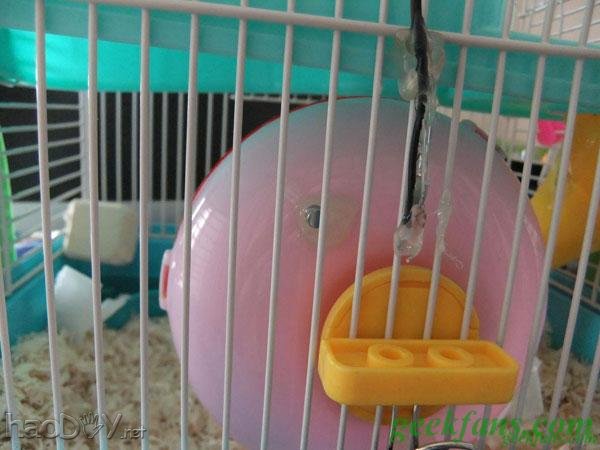

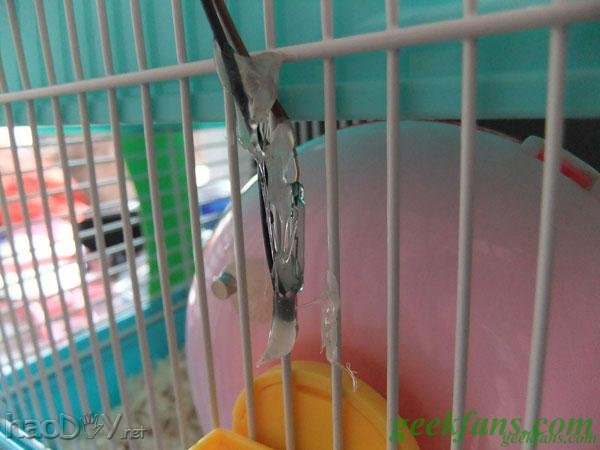

  跑轮装回原位,干簧管前后阁下调解,转跑轮时计步器计数就行了。磁钢和干簧管越近越好



制作10元DIY仓鼠跑轮计圈器

  换个角度看



制作10元DIY仓鼠跑轮计圈器

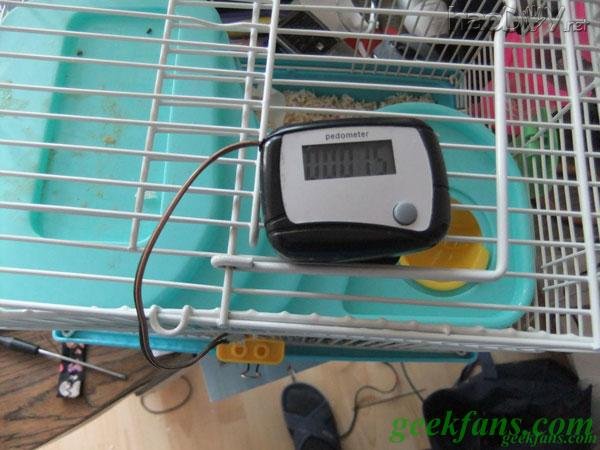

  大功告成



制作10元DIY仓鼠跑轮计圈器

  从装上计数器开始,SS及计数器已成为家中“核心”。没事城市去看看“哇卡卡!8千多了”。值、真值、、、、、、、、、、、
