DS18B20数显电子温度计制作全过程

时间:2013-01-29 19:42来源:avr.cnta.net 作者:admin 点击:
元件盒一直躺着几只DS18B20,从没试过,决定用它做个电子温度计,说干就干...... 1、构思 Mega8做大脑、小塑料盒做外壳、3位LED数码管显示、废弃手机电池做电源、线路板热转印制作、设2个开关(1个按键式、1个拨动式可常开)、RS232升级程序。先想这些吧

元件盒一直躺着几只DS18B20,从没试过,决定用它做个电子温度计,说干就干......

  1、构思
  Mega8做大脑、小塑料盒做外壳、3位LED数码管显示、废弃手机电池做电源、线路板热转印制作、设2个开关(1个按键式、1个拨动式可常开)、RS232升级程序。先想这些吧,开始干了。

  2、画电路出图
  电路原理图很简单,很快用PROTEL99SE画完;
  根据小塑料盒大小设计PCB板,布好线,这步也不复杂。
  裁好热转印纸,准备出图了,我喜欢打印时选择"Show Holes",这样在焊盘上就有孔。用我刚买的HP3050Z一体机,那天逛科技市场,看了感觉不错就搬回来了,从没用它打过转印纸,还不知道效果呢。

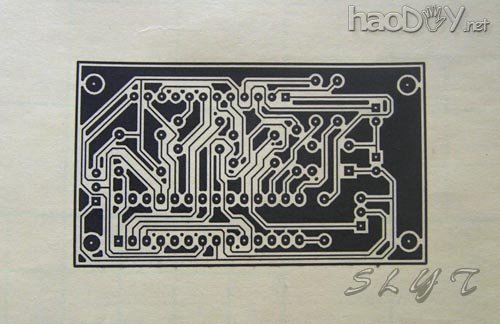

  ......图出来了,还不错!比较满意。

DS18B20数显电子温度计制作全过程

  3、制作线路板

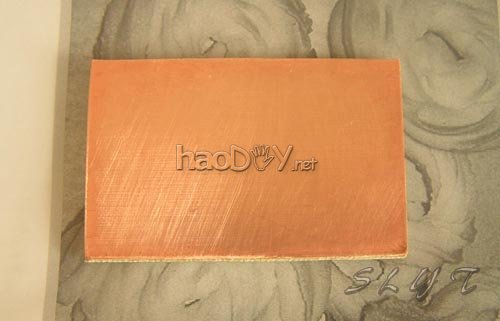

找块单面敷铜板, 按合适尺寸裁好,用很细很细的沙纸打磨光亮,冲洗干净,吹干。千万别省事,一定要干净,否则转印效果不好。也可以用稀三氯化铁擦涂一下,能提高转印效果。

DS18B20数显电子温度计制作全过程

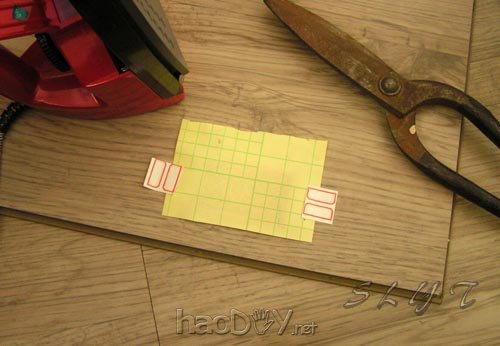

  对好位置,将打好的热转印 纸盖到敷铜板上,用不干胶粘到平整的耐热材料上,强烈建议别直接放在你家的红木写字台上,我用的是铺剩的复合地板。用电熨斗进行转印,慢慢移动,使图及板受热均匀,尤其是边缘部分,要特别照顾一下。力量和时间我全是靠经验,大概20秒左右,稍用力。

DS18B20数显电子温度计制作全过程

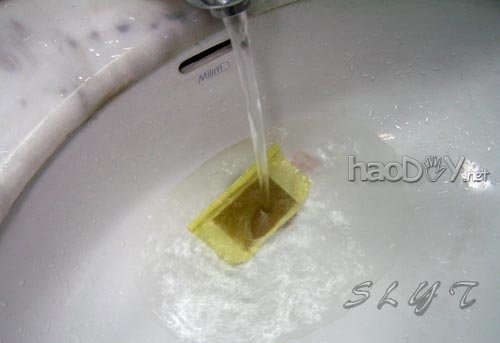

  加热后,纸与板粘在一起了,很烫,一定小心,别烫了你的小手。扔到洗手池里,用凉水降温,我实在等不及它自然冷却。

DS18B20数显电子温度计制作全过程

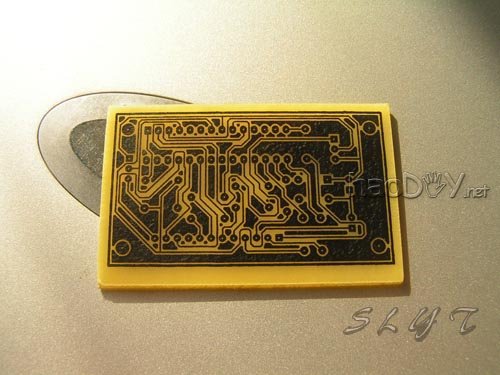

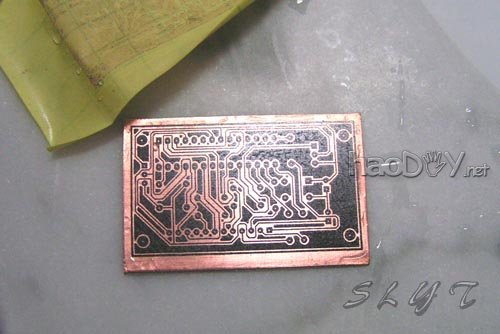

  板子凉了,从一边轻轻撕下转印纸,看看效果吧,很不错!是10Mil的线啊,没断一根。

DS18B20数显电子温度计制作全过程

  扔到三氯化铁熔液里腐蚀。要想速度快,最好是热熔液+搅拌+毛刷轻刷。
  应该好了吧,看看......

DS18B20数显电子温度计制作全过程

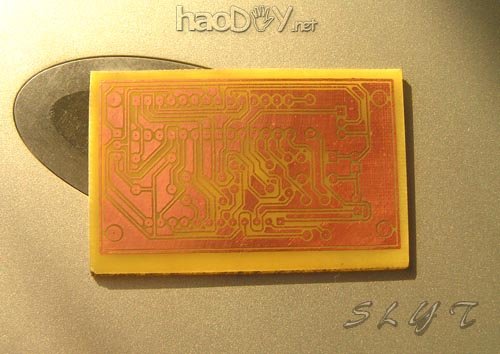

  洗净炭粉。你们都是用什么洗啊,我用汽油,气味大点,但非常好用,用纸巾蘸一点就擦干净了,擦后用肥皂洗一下板子。什么?你没有汽油,这好办,拿个钢钉,拿把锤子,拿个瓶子,趁没人的时候到你家楼下找辆底盘高点的车,爬到车底下,在油箱上凿个洞,汽油就流出来了,接汽油的时候千万别抽烟,切记。接完汽油后,别忘了给人家油箱用什么东西堵上,以免漏光油耽误人家办急事。(取油方法仅限于想象,请 勿模仿,哈哈)

DS18B20数显电子温度计制作全过程

  4、线路板钻孔,学学CNC
  线路板手动钻孔是件麻烦事,特别是IC脚的排孔,往往钻不垂直钻不整齐。今天试试用雕刻机自动钻孔,开始了......

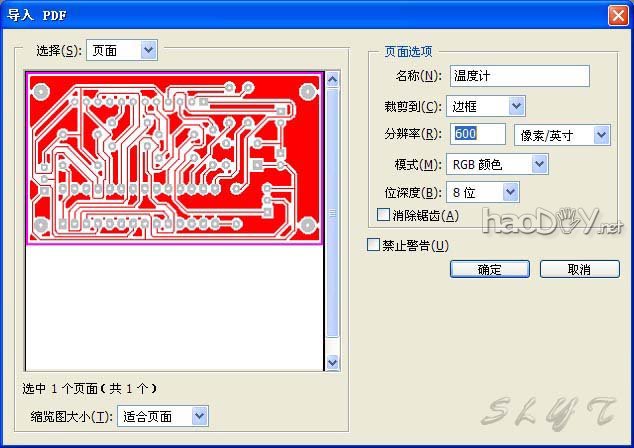

①用PROTEL99SE将PCB输出PDF格式文件,分辨率设置为600DPI,如果你装了虚拟图形打印机,当然也可以直接输出BMP格式图像文件,我用的是PdfCreator虚拟打印机。用PhotoShop CS2打开PDF文件,分辨率输入600DPI......

DS18B20数显电子温度计制作全过程

  ②处理图像

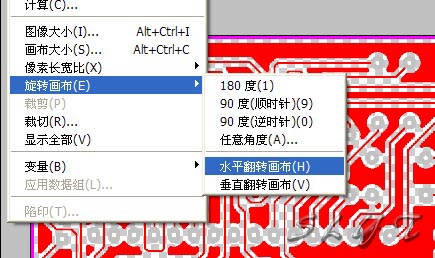

  将图像水平翻转

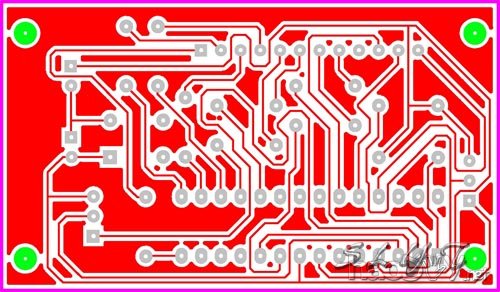

,将角上4个螺丝孔的焊盘染为另一种颜色,我将它染成了绿色,存为BMP格式文件。

DS18B20数显电子温度计制作全过程
DS18B20数显电子温度计制作全过程

  ③生成刀路文件 (责任编辑:admin)
