LM35D+ICL7107数字温度计

时间:2013-03-02 22:24来源:www.crystalradio.cn 作者:Edward 点击:
《基于LM35D和ICL7107可切换室内外的数字温度计》 以前在生活区发过帖子。有人说可以参赛,我就来凑凑热闹。东西也没什么技术含量,让大家见笑了。 由于距上次发帖有一段时间了,所以东西有些变化,也修理过,两次拍的图片一起用,所以不同图片可能有些不一
《基于LM35D和ICL7107可切换室内外的数字温度计》
以前在生活区发过帖子。有人说可以参赛,我就来凑凑热闹。东西也没什么技术含量,让大家见笑了。
由于距上次发帖有一段时间了,所以东西有些变化,也修理过,两次拍的图片一起用,所以不同图片可能有些不一样的地方还请见谅。

先简单说说原理,由于技术含量不高,使用的也都是典型电路,表头最终用的也是拆机件改的,就不贴总的电路图了。

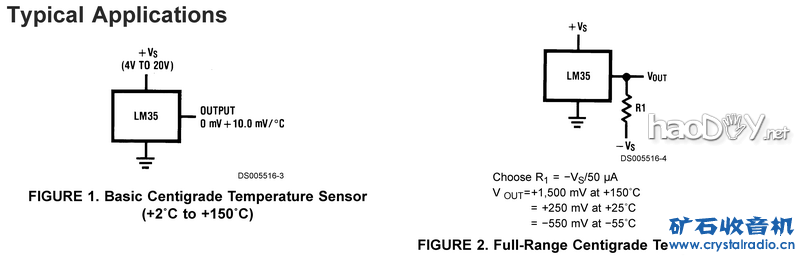

由于没有校准条件,同时也为了简单,我使用了LM35系列精密集成温度传感器,其输出电压正比于且直接校准于摄氏温度,10mV/℃。我用的LM35D无需校准即可达到±0.6℃的精度(典型),TO-92封装,简单方便。LM35典型应用电路如下图,我没有加入校准电路。由于室外可达到零下,所以我选择了右侧的电路。
LM35D+ICL7107数字温度计

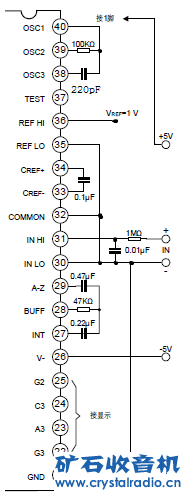

测量部分采用的是基于ICL7107的3½位表头,表头各部分电路基本采用典型电路,震荡电容用的220pF,使测量频率约为1次/秒。
LM35D+ICL7107数字温度计

基准电压使用TL431A,调节电位器使电压为1000mV。
LM35D+ICL7107数字温度计

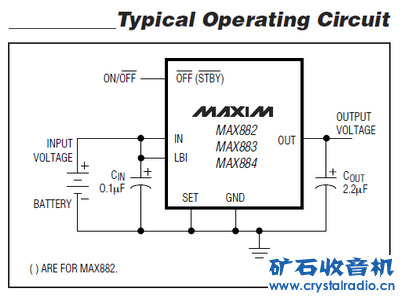

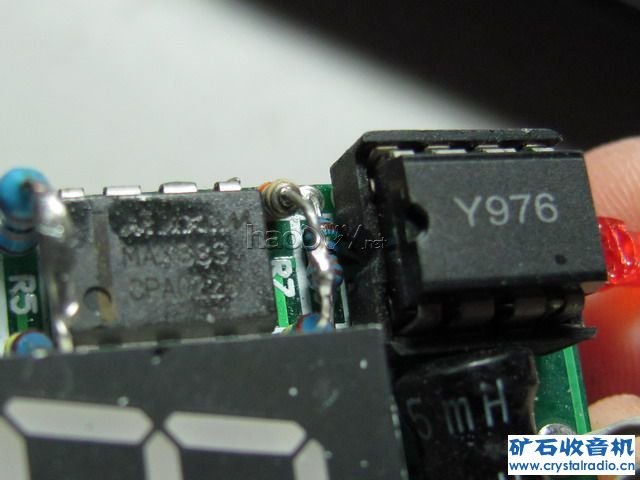

电源,原先自制表头用的7805,拆机表头用的是5V(可调)低压差200mA输出具有待机模式的线性稳压器MAX883。电容是没有接的。
LM35D+ICL7107数字温度计

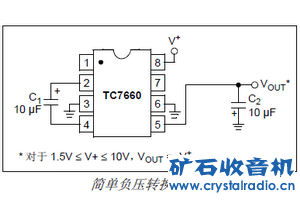

至于负压输出,因为7107和LM35都需要负电压,且LM35对负电压值有要求,所以采用了简单方便的7660作为负电压发生器。
LM35D+ICL7107数字温度计


接顶楼。
下面说说制作过程(先后历时1个月,一起说了)。原本是打算自己做表头的,电路也画好了,PCB也画出来了,打印出来,板子泡好打好孔结果比例差了一点点LM35D+ICL7107数字温度计 芯片和数码管勉强挤进去,结果排针插不进去(为了单层布线,电路拆成上下两块插一起),然后用线连,最终弄得很乱,结果失败了。这很打击我的信心呀。还是把原先的电路贴出来吧。电路应该没有问题的,可以参考一下。其实也没啥参考价值。
LM35D+ICL7107数字温度计 LM35-ICL7107.rar (16.22 KB, 下载次数: 606)

后来合计着还是买一个成品吧,应该不贵的。淘宝找了找发现是不贵,但是邮费都不便宜,而且基本都是用三极管发生负压的。7660我这零买要6大洋一片,很贵的。最后找到一家卖拆机工业气体检测仪表,使用ICL7107表头,7660负压,MAX883供电,虽然只有3位数码管,没有最高位“1”,但是只买¥8.8,我觉得还是很合算的,况且1和负号可以用其他东西代替显示。于是就用它了。

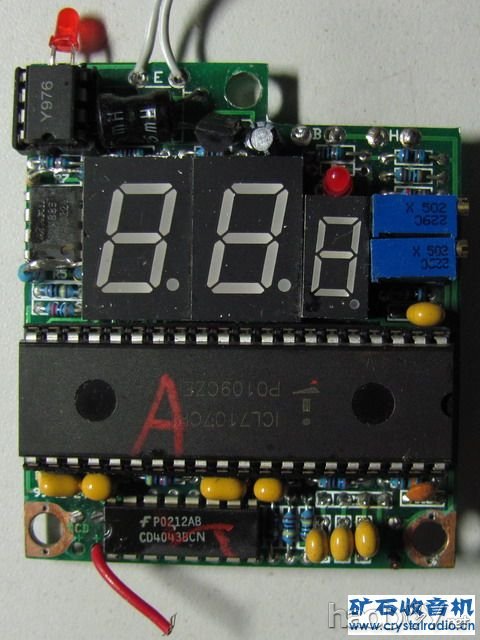

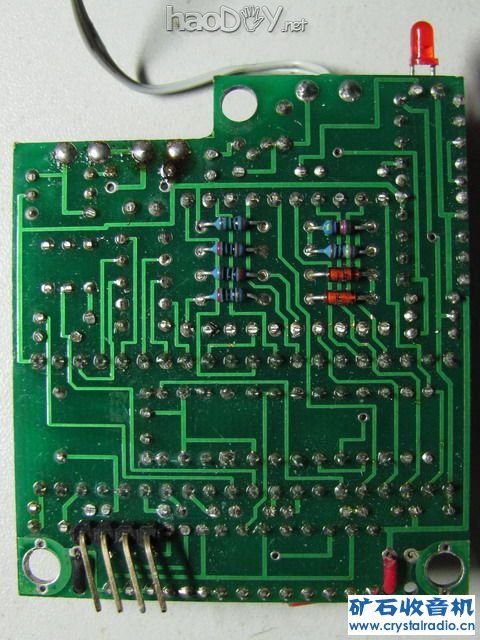

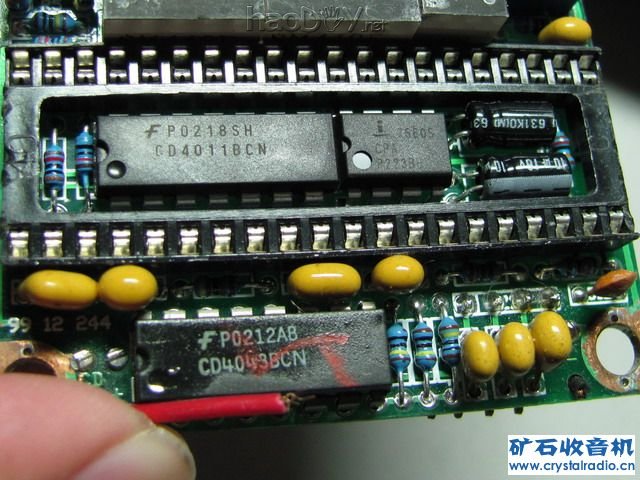

东西买来(第一次淘宝呀)如图:
LM35D+ICL7107数字温度计
LM35D+ICL7107数字温度计
LM35D+ICL7107数字温度计
LM35D+ICL7107数字温度计
