不到1元钱的低位数字万用表最简单的比对用基准

时间:2013-08-23 16:38来源:www.crystalradio.cn 作者:sst 点击:
今天发了两次都因论坛服务器的问题而没有保存下来, 在这个论坛上只需为有3位半和四位半数字表朋友用的简易基准就能满足了,所以一般不需要精度太高了,仅用作比对并不是要求一个字都不差,所以我认为是越简单越好。 下图是一种输出方法,可以输出:2.495V、1.9
今天发了两次都因论坛服务器的问题而没有保存下来,
在这个论坛上只需为有3位半和四位半数字表朋友用的简易基准就能满足了,所以一般不需要精度太高了,仅用作比对并不是要求一个字都不差,所以我认为是越简单越好。

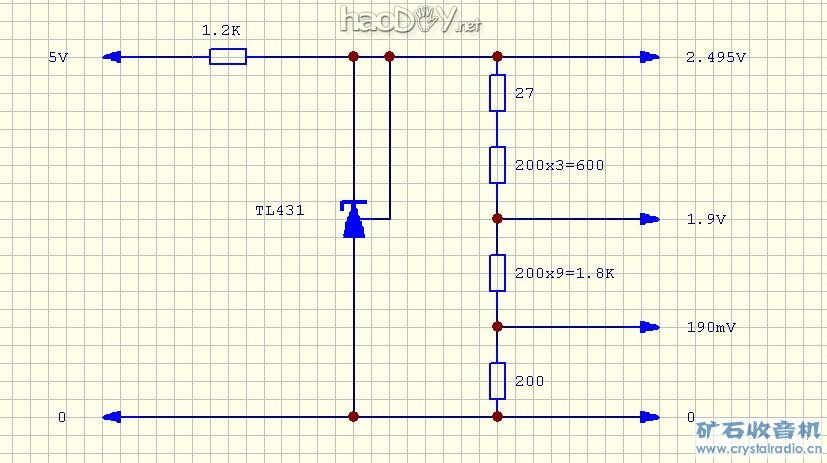

下图是一种输出方法,可以输出:2.495V、1.900V、190.0mV,
要求是必须买同一厂家同一批次的5色环1%精度的200Ω电阻13只,这样就可以保证同样的温度系数了,
9只200Ω串联组成1.8KΩ,另三只200Ω组成600Ω,另加一只27Ω,这样组成的分压电阻就可以简单的输出整数电压值了。
全部加起来都不要一元钱。仅供没有能力搞高级基准的朋友参考.

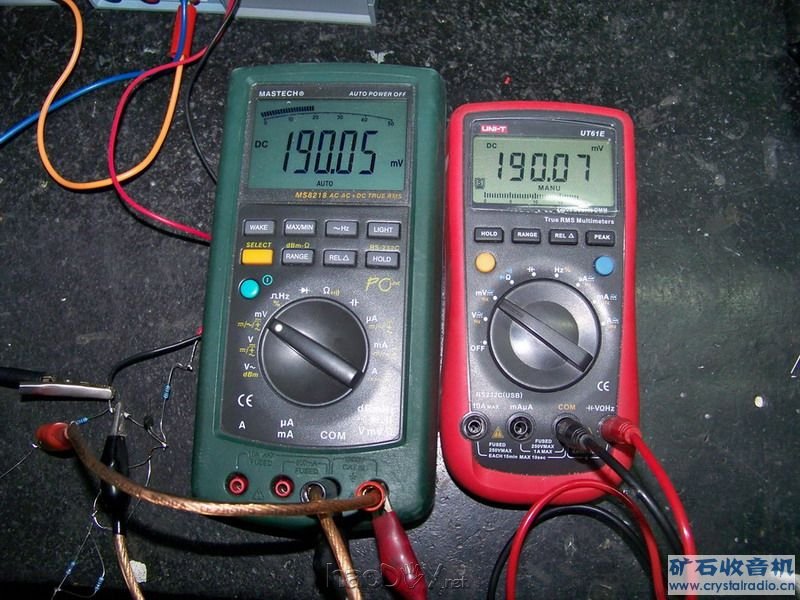

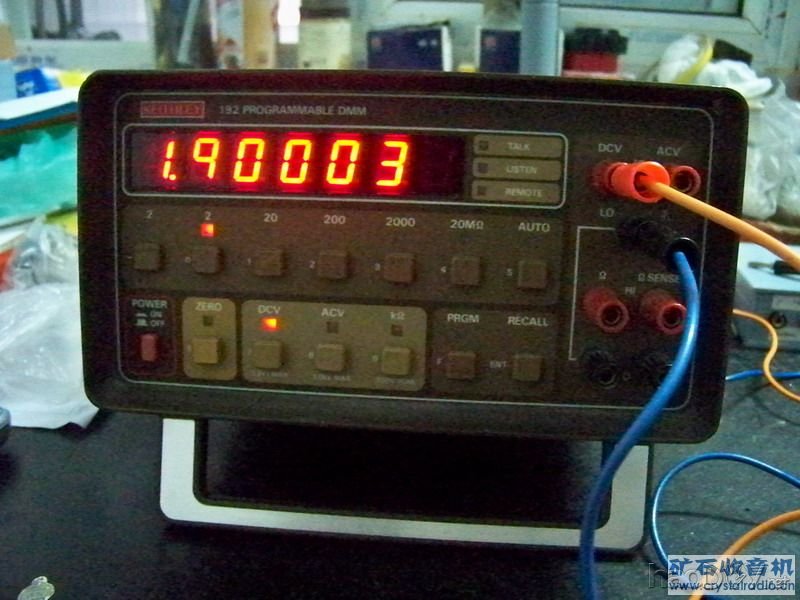

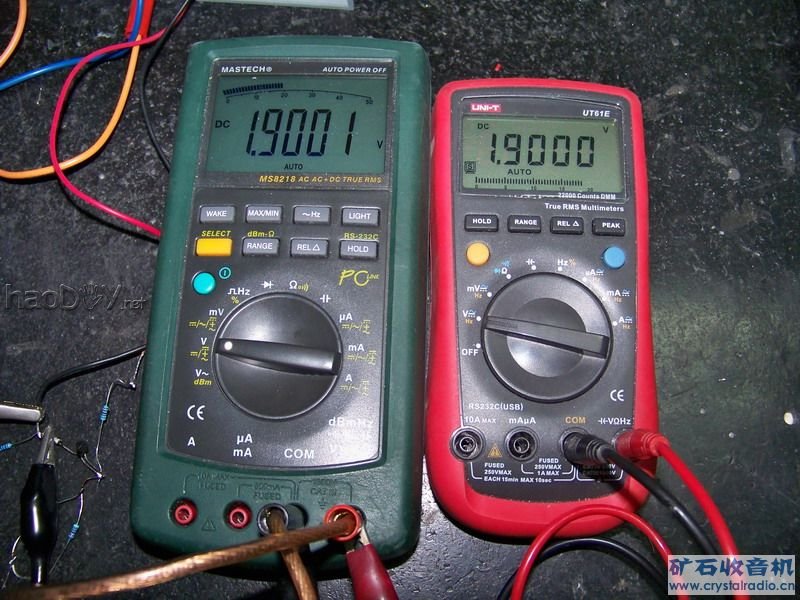

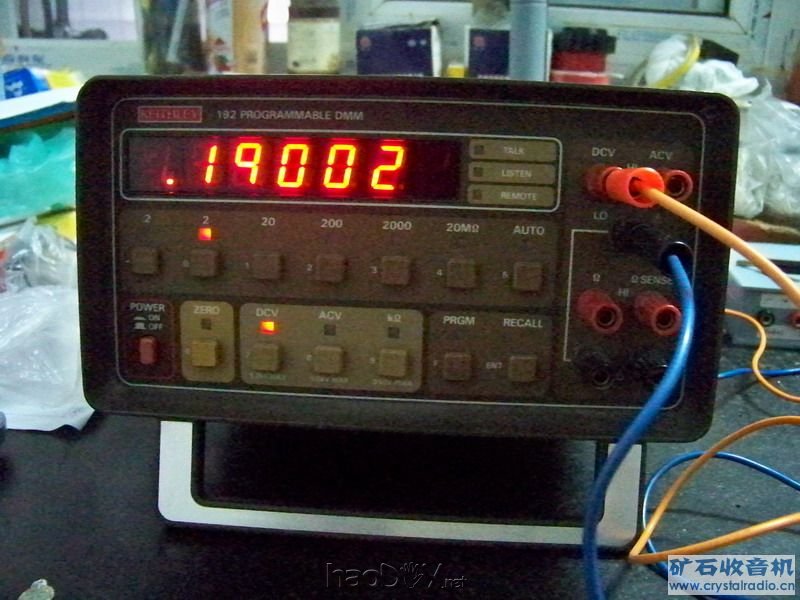

照片是我任意搭起来的电路的测量结果,对200Ω电阻都没有测量,接起来就用,效果还真的不错.

不到1元钱的低位数字万用表最简单的比对用基准

不到1元钱的低位数字万用表最简单的比对用基准

不到1元钱的低位数字万用表最简单的比对用基准

不到1元钱的低位数字万用表最简单的比对用基准

不到1元钱的低位数字万用表最简单的比对用基准

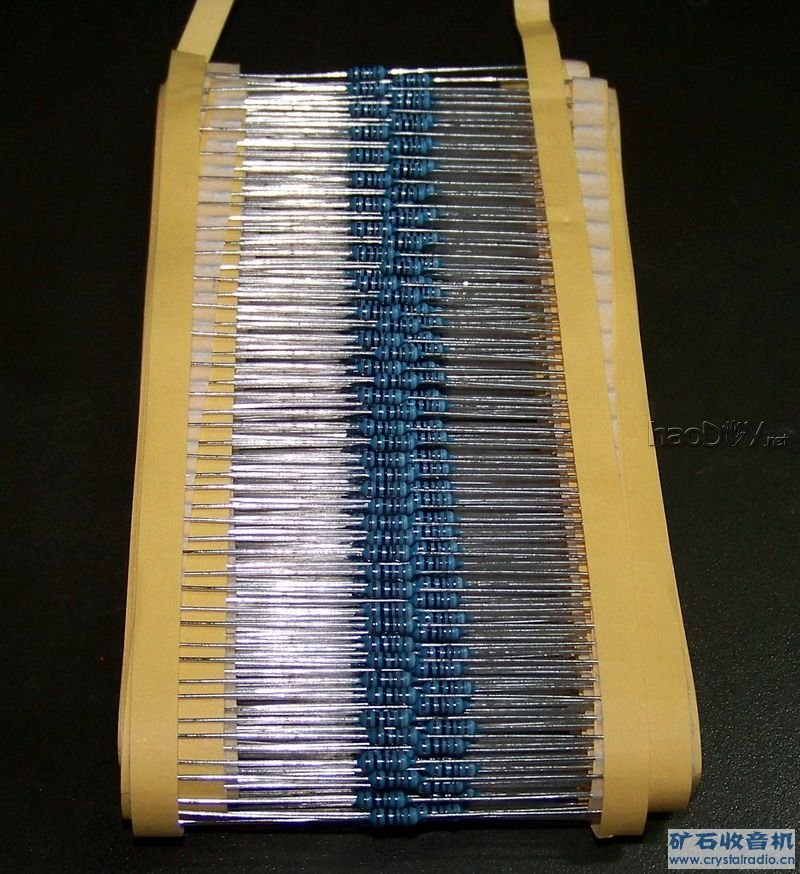

最好用这种带式电阻才能够保证所有200Ω电阻的温度系数基本一致
不到1元钱的低位数字万用表最简单的比对用基准 (责任编辑:admin)
