制作电池容量测试仪器电路

时间:2013-01-12 19:58来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

本人因事变相关需测试各类电池的容量,以作为选择电池的尺度。

电池容量的测试要领是将电池通过牢靠电阻放电,在放电的同时监测电池的端电压,当端电压降落到必然值时遏制放电,并记录下放电时刻,按照放电时刻的黑白来判定电池容量的巨细。因放电时刻较长(一样平常需10~24小时),靠人工监则与计时既繁琐又未便,且易呈现失误。为此,本人计划了此自动计时电路。

自动计时的道理是:LCD表现时钟(或电子表)通电后正常计时,计时进程中如使那时基晶振的一端为低电平,则电路停振,LCD表现屏上的计时时刻会保持稳固。撤去外加低电平后LCD时钟又规复正常走时。

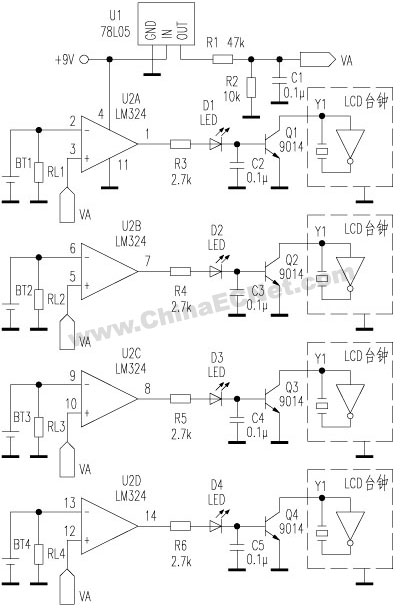

操作上述道理计划的电池容量测试电路如图所示。四运放接成电压较量器用于监测电池端电压,本电路一次可同时测试四个电池,操作四个LCD台钟自动记录放电时刻。在测试之前,先调理R2设定电池放电的终止电压VA。RL1~RL4是电池放电电阻,其阻值随电池的型号、规格而异。当电池放电到端电压低于设定值VA时,运放输出高电平,LED点亮,晶体管导通,LCD台钟时基电路停振,表现屏上保存了电池的放电时刻,从而省去了人工值守的贫困。



制作电池容量测试仪器电路
