便携式简易万用表校准仪

时间:2013-02-14 13:10来源:www.crystalradio.cn 作者:mike_yong 点击:

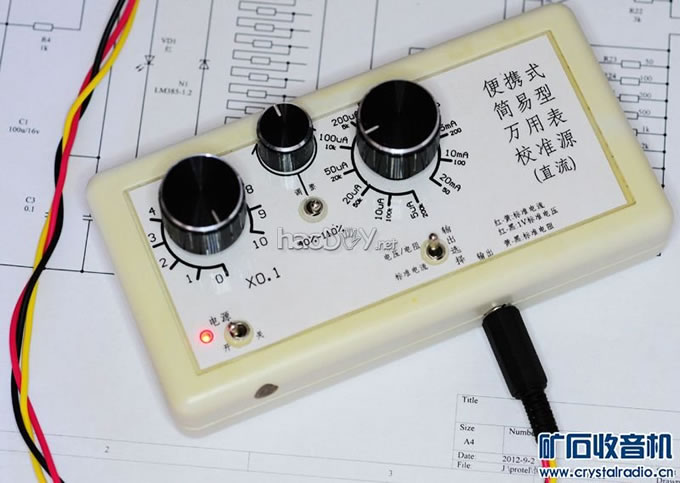

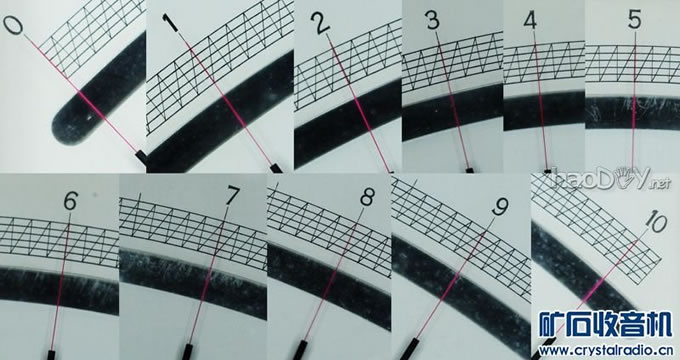

做这个东西主要是为了指针表,现在的表头线性度太差,主要是表盘不去匹配表头,为考察线性问题就做了个十等分的开关(实际11档,0占一档),这样具体偏移多少就可以直观显示了。 本仪器着眼指针表,兼顾三位半数字表,特定条件下也可在四位半上比划下,所以
做这个东西主要是为了指针表,现在的表头线性度太差,主要是表盘不去匹配表头,为考察线性问题就做了个十等分的开关(实际11档,0占一档),这样具体偏移多少就可以直观显示了。

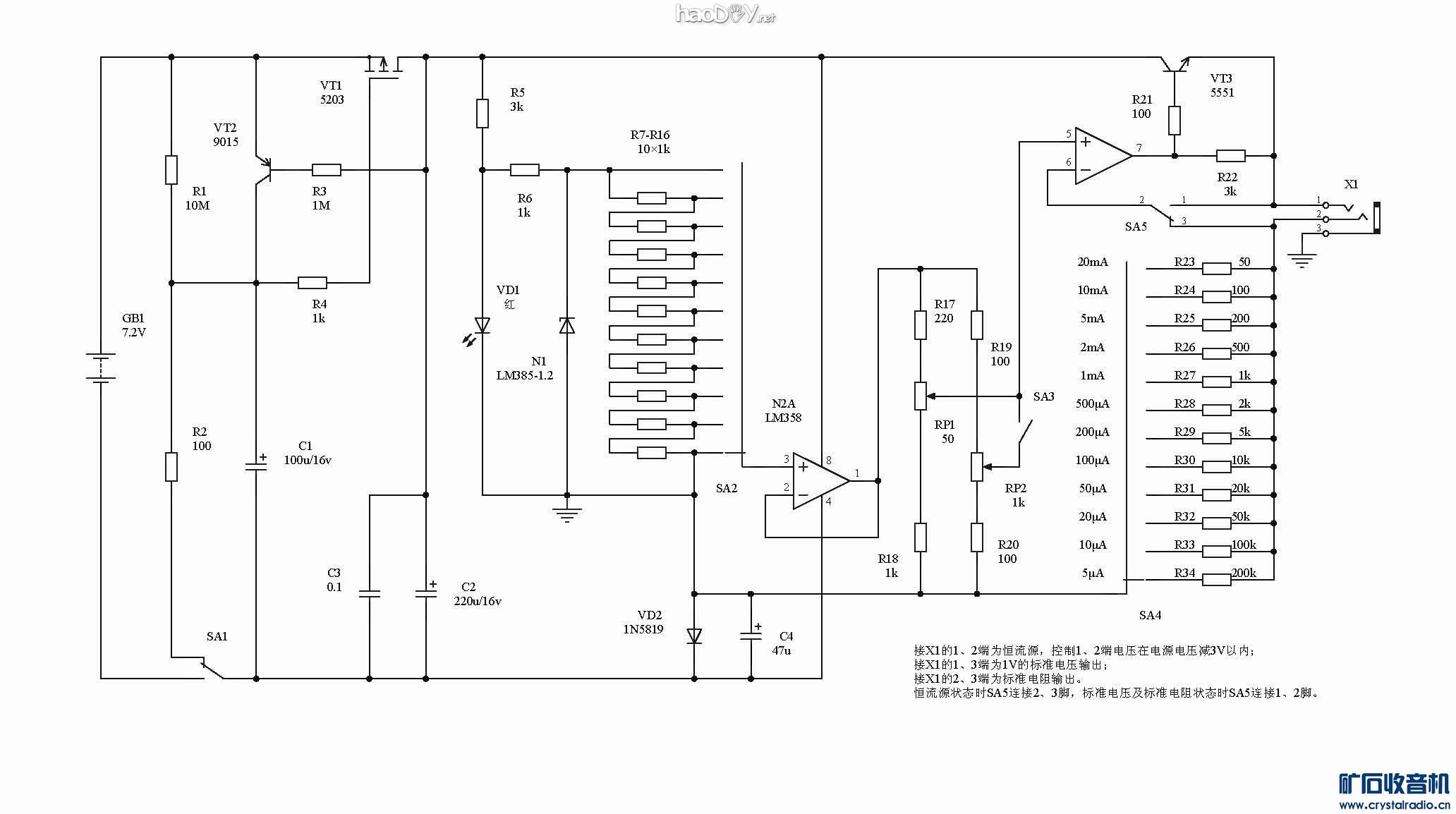

本仪器着眼指针表,兼顾三位半数字表,特定条件下也可在四位半上比划下,所以选择的元件不是非常高档,十等分用的电阻R7-R16是在一长条的1%电阻里挑出阻值相同的来用,输出采样电阻R23-R34为每种买了3只0.1%的比对0.01的电阻箱来挑选,其中R23为2只100Ω的并联得到使单个电阻的功耗减少,因为供挑选的电阻数量少,一些就通过串联来符合所需阻值。
考虑到有的表头灵敏度不在输出分档内,就加了个调整电位器,合上SA3后通过电位器RP2的调节可在40%-110%的范围内变化。

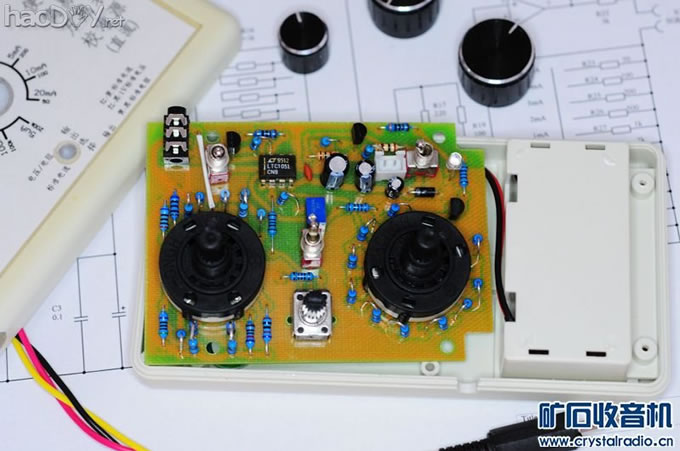

运放N2的选择,若最小档在50μA那么几乎所有的LM358都可以胜任,若要达到5μA那就要精心挑选了,否则0值时会看到指针的偏移,我用LTC1051来替换解决,淘宝上买的拆机片,2.7元一块。

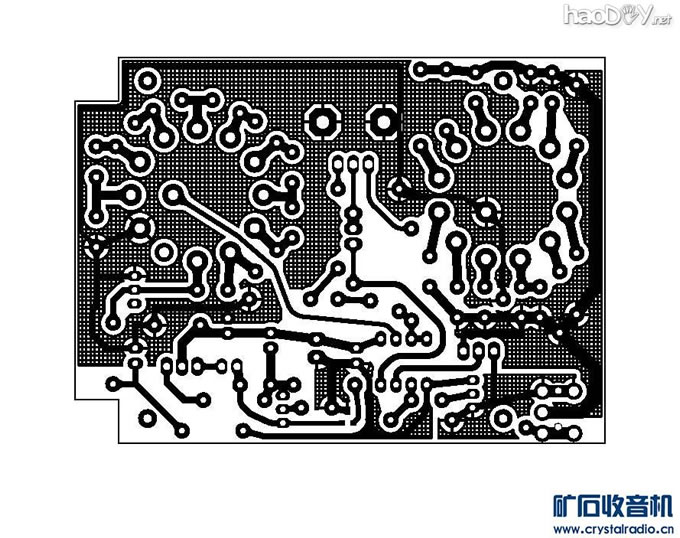

便携式简易万用表校准仪

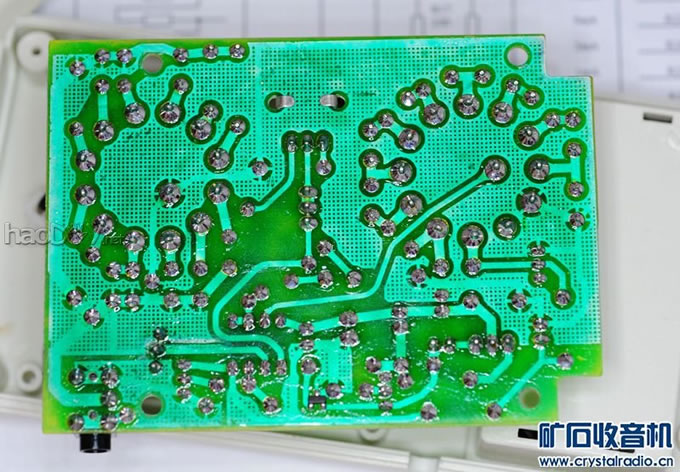

便携式简易万用表校准仪

便携式简易万用表校准仪
便携式简易万用表校准仪
便携式简易万用表校准仪
便携式简易万用表校准仪
制造这个仪器本来只是设计一个恒流源,后来想想那些精确的电阻空着多浪费,就加了条线接到地好使电阻R23-R34可以在外部测量到。
本仪器的使用:
⒈恒流源:
开关SA5为连接2、3端,输出取X1的1、2端(我的连线是取红、黄线) (责任编辑:admin)
