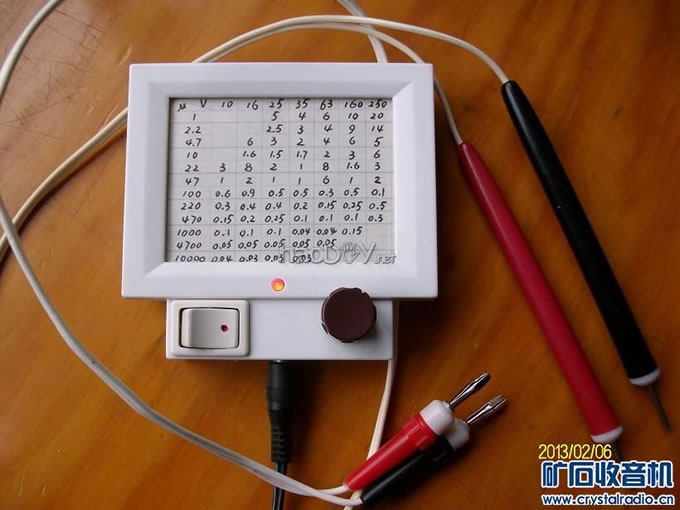

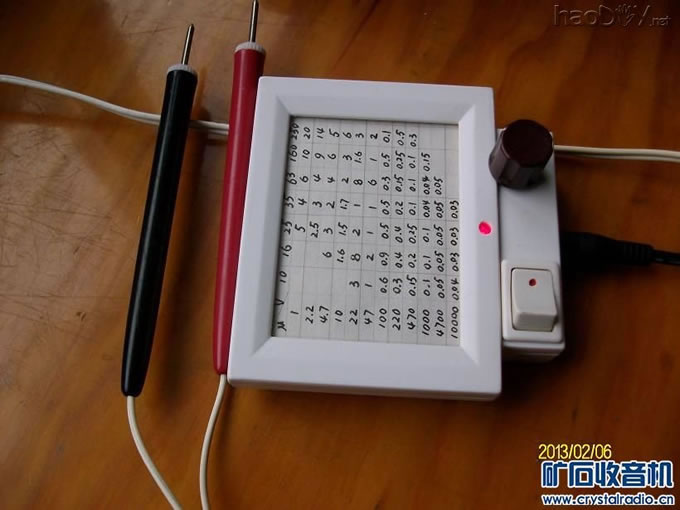

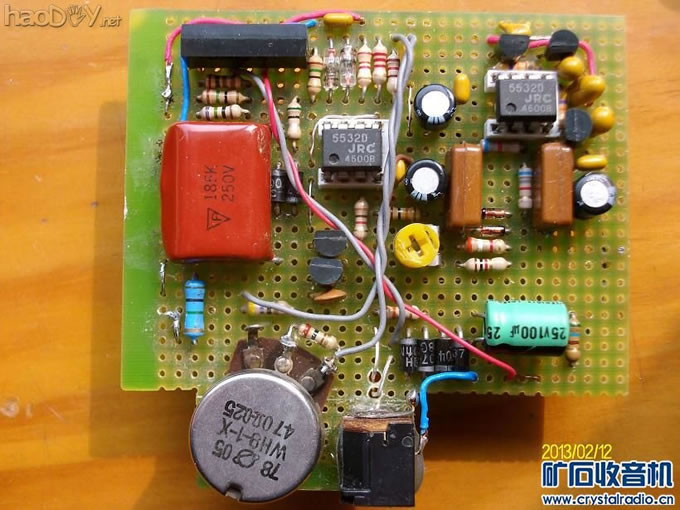

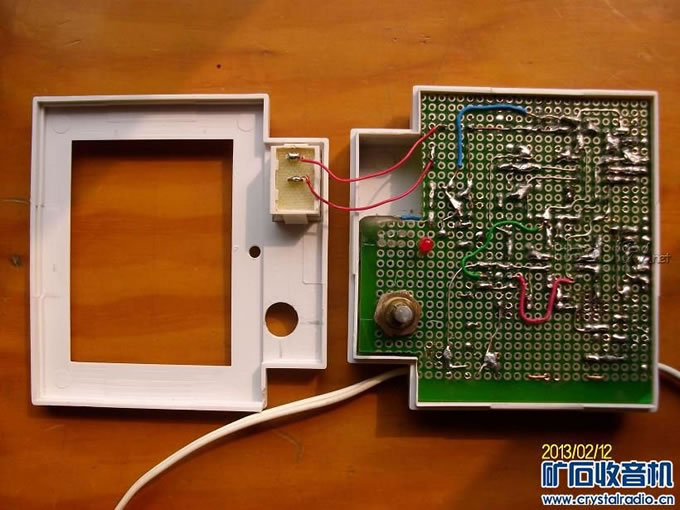

看了薛老师用500型万用表改制的ESR表挺有兴趣的，虽说自己也有一个MF47型万用表（欧姆档中心阻值为16.5欧姆），但平时用得蛮好的不舍得拆掉，就决定做一个外挂式的插件，既然做成插件形式就希望能做得小巧灵活点，刚好有一个坏了的小夜灯，它的外壳好像挺合适的，体积不大，还有一个透明窗口刚好可以放“ESR-电容量对应表”。 用洞洞板按照薛老师电路制作完工后接入MF47表50uA档，利用电阻档刻度x0.5来读数，即ESR表的中心阻值为8.25欧姆。经过一段时间使用后感觉不太方便：一是x0.5刻度读数不直观；二是测100uF以上的大电容读数太小不容易分辨。于是决定采用运放扩流方案将其改成Rx1和Rx0.1两档，Rx1档的中心阻值是16.5欧姆，欧姆表上最小刻度值是0.5欧姆；Rx0.1档的中心阻值就是1.65欧姆，欧姆表上最小刻度值就是0.05欧姆，这对测量大电容时读数就方便多了。 以下是制作过程中的一些心得在这里和大家一同分享： 1.Rx0.1档的切换开关最好不用一般的拨动开关或钮子开关，因为这类开关接触电阻大而且不稳定，建议选用小型密封继电器或干簧继电器，我这里用的是小型5V干簧继电器，由于接点是封闭的接触电阻比较稳定，实际使用时工作几个小时零点几乎没什么变化。继电器由小夜灯的开关控制，开关打开是Rx1档；开关闭合是Rx0.1档。 2.关于运放容易自激的问题我是这样处理的：一.测量表棒的引线不要太长，最好选用芯线粗一点的多股并线，尤其是Rx0.1档如果像万用表那样两根单独的表棒引线会形成杂散电感而影响读数以及自激。二.运放扩流后容易自激，为此增加C01-C04电容，C02和C03建议选用坦电容。在没有示波器的情况下可以通过以下两个方面来判断是否存在自激：a.接通电源后测试表棒开路时MF47表50uA档仍有好几个uA到几十uA的电流；b.Rx0.1档表棒短路时整机升至70-80mA甚至100mA以上。 3.整机实测（LED和继电器除外）工作电流：Rx1档:测试表棒开路15mA，测试表棒短路17mA。Rx0.1档：测试表棒开路13mA，测试表棒短路41mA。当换用不同的IC时电流会有所变化，上述电流值仅供参考。 4.Rx0.1档的R01电阻与R9并联后应该等于1.65欧姆中心阻值，但实际上继电器也存在接触电阻，因此还要把继电器的接触电阻算进去才行，R01在调试的时候可先找一个1.6欧姆左右的小电阻再上并联一个200欧姆的多圈电位器，用中值1.65欧姆接近的电阻（1.65欧姆电阻不好找就用1-2欧姆电阻）校正，校正完成后测出多圈电位器的值换成固定电阻并联即可。 5.原打算使用两块4.2V手机锂电作为电源，但由于小夜灯外壳太小装不下干脆改用外接电源了。电源输入后用四个二极管搭了个全桥，主要是为了适应现有的几个插头正负极性不同的12V电源适配器，一般情况下就用一个二极管作为防止电源接反就可以了。 6.放电电阻R8原先用的是1M欧姆，考虑到测高压电容的机会较多就把它改为100K欧姆加快电容放电的时间，由于R8远大于被测元件的ESR值，故R8减小后对实际测量读数没什么影响。 7.手头上有几种NE5532以及LM833；EL2244；LF353；LM358等运放，也顺便也测试了下，几种NE5532以及LM833；EL2244除工作电流略有不同外测量结果没什么区别，LF353；LM358不理想。 8.如果想用于其它中心阻值和内阻的电表或表头时要相应改动R9,R01和R11,R12。具体调整请见薛老师的文章。
