自制高频(电压、电流)毫伏表

时间:2013-01-12 20:04来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

模仿式毫伏表中,输出级凡是是一个包罗颠末整流二极管的非线性负反馈放大器,这种反馈的引入是为了使交换毫伏表盘的刻度线性化


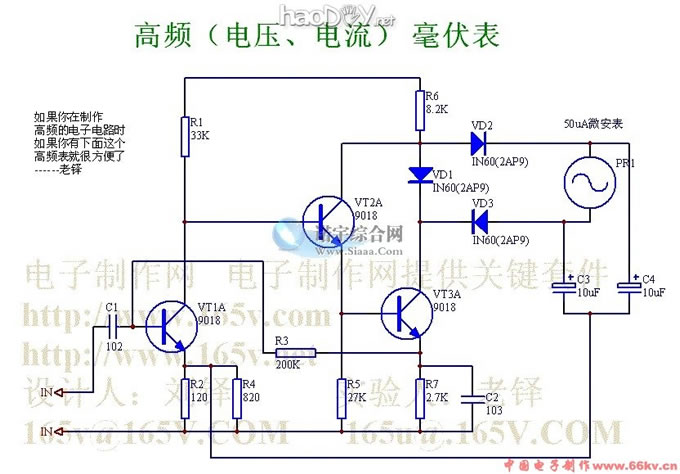

在模仿式毫伏表中,输出级凡是是一个包罗颠末整流二极管的非线性负反馈放大器,这种反馈的引入是为了使交换毫伏表盘的刻度线性化。在其他前提沟通的环境下,度盘线性化水平越高,电压整流器的初始非线性越小。各人知道,减小初始非线性的要领之一是给整流二极管加上某个值的初始正偏压。图示电路即为回收这种要领的一个详细方案。放大器自己由晶体管VT1-VT3组成。晶体管VT2和VT3实质上组成复合管。因为这种布局具有较高的输入阻抗,使前级增益获得了担保,这对毫伏表盘的线性化也是有利的。整流二极管VD2、VD3上的正向偏压取自晶体管VT3集电极电路中串接的二极管VD1两头,负反馈电压加到晶体管VT1的发射级上。



自制高频(电压、电流)毫伏表





对付图示电路中元件参数,当输入电压为10mV时表头满度(准确值由电阻R4调定)。假如喜爱者手头只有100?A的表头,为了到达同样的迅速度则要改变元件参数。这时电阻R2应为47?,R6--4.3K?,R7--1.4K?。本电路的输入阻抗较低,因此,输入分压器应回收低阻式的(总电阻不大于2K?)。电路的上限事变频率不低于50KHZ。
本电路中所用的晶体管VT1~VT3可换用2AP9。
