一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

时间:2017-06-09 22:05来源:数码之家 作者:8139 点击:
一直在用这个小闹表,走的还比较准,字比较大看的也清楚,有语音提醒,缺点就是比较费电,上个月空闲的时候就把它改成锂电了。现在发布帖子,就算一份迟到的作业吧 语音报时和闹钟停止按钮,用的时候轻轻拍一下就行了 里面是2节AA电池供电,比较费电,电池经

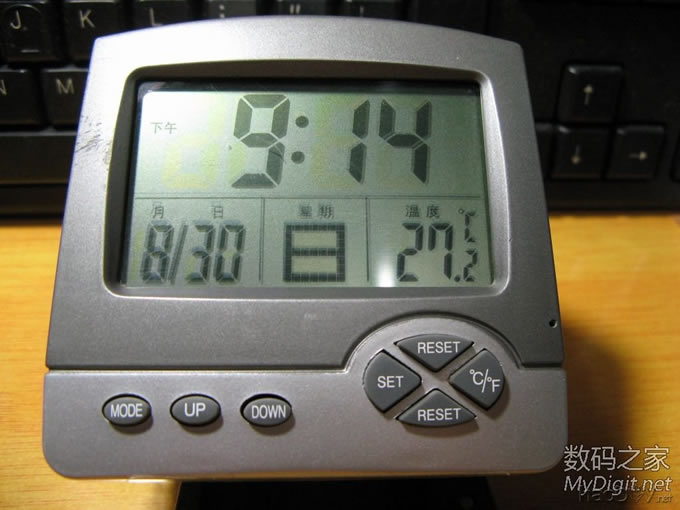

一直在用这个小闹表,走的还比较准,字比较大看的也清楚,有语音提醒,缺点就是比较费电,上个月空闲的时候就把它改成锂电了。
现在发布帖子,就算一份迟到的作业吧一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

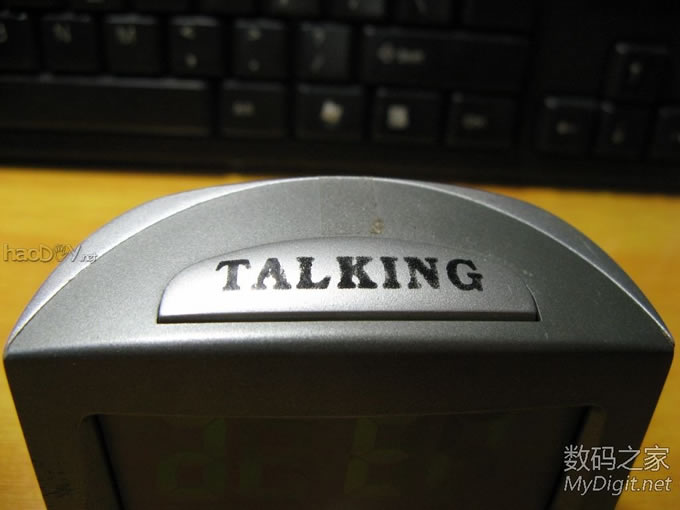

语音报时和闹钟停止按钮,用的时候轻轻拍一下就行了
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

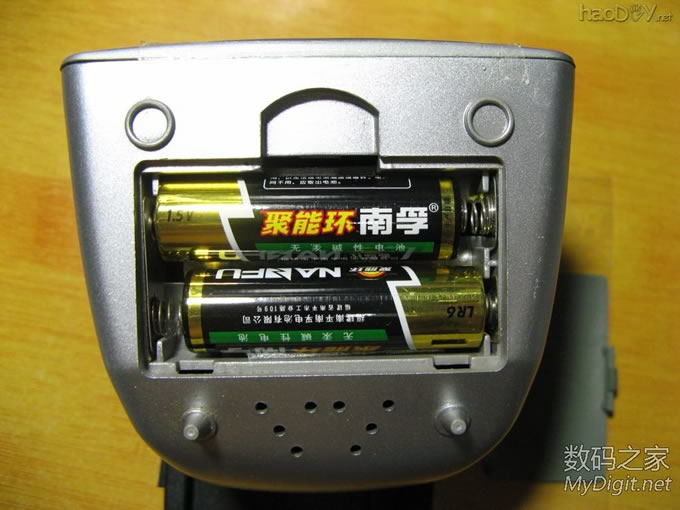

里面是2节AA电池供电,比较费电,电池经常要换一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

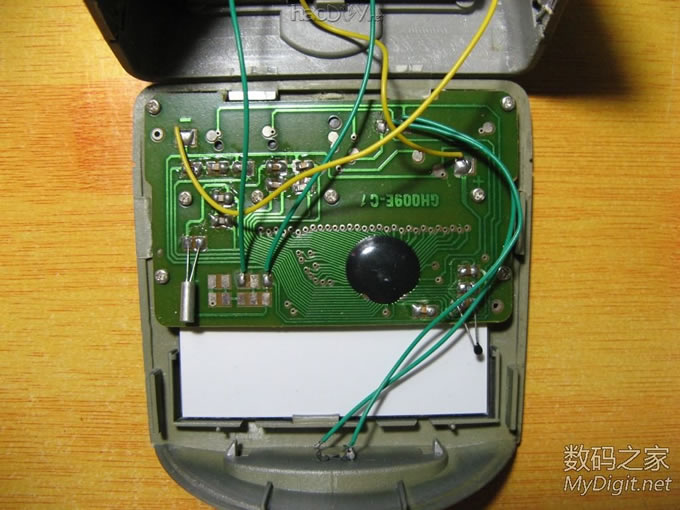

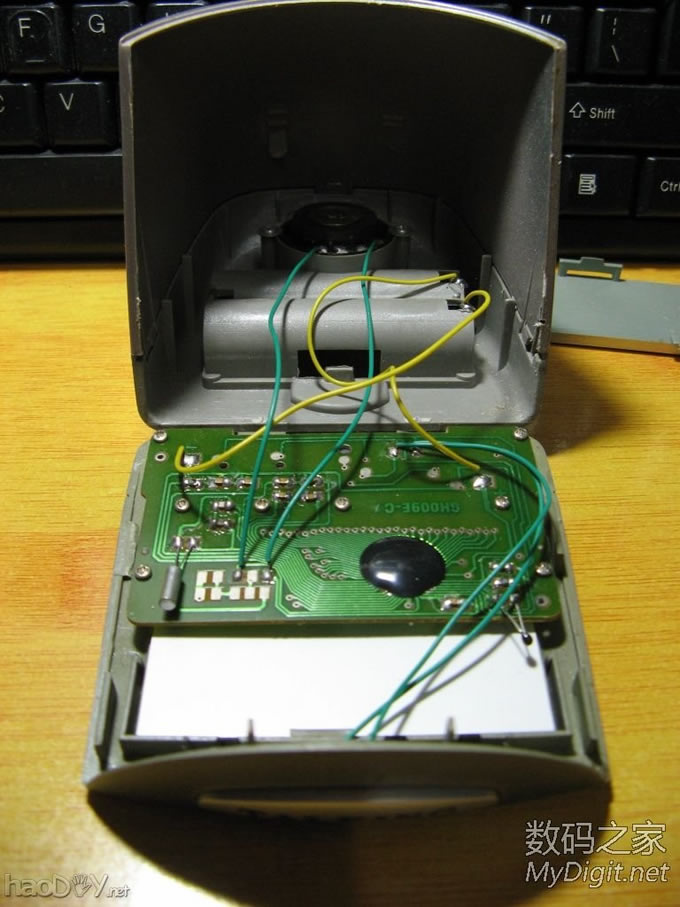

拆开外壳,里面的屏幕、电路和走线
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

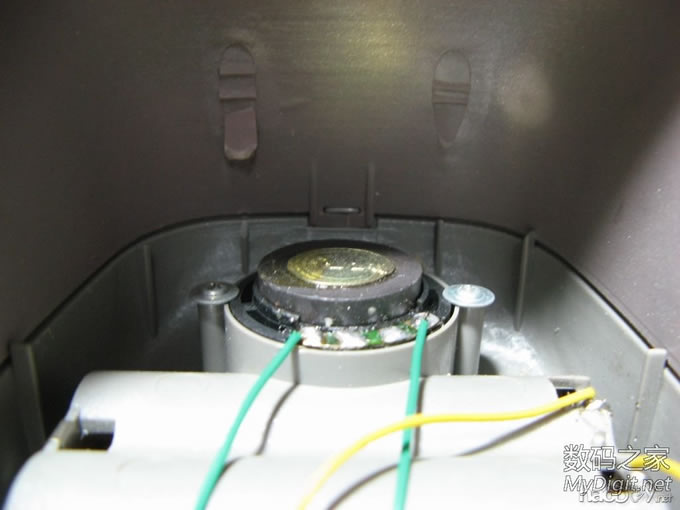

这个是报时和提醒的小喇叭,用两个螺丝固定在底壳上
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


牛屎是必然的了,晶振外置
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

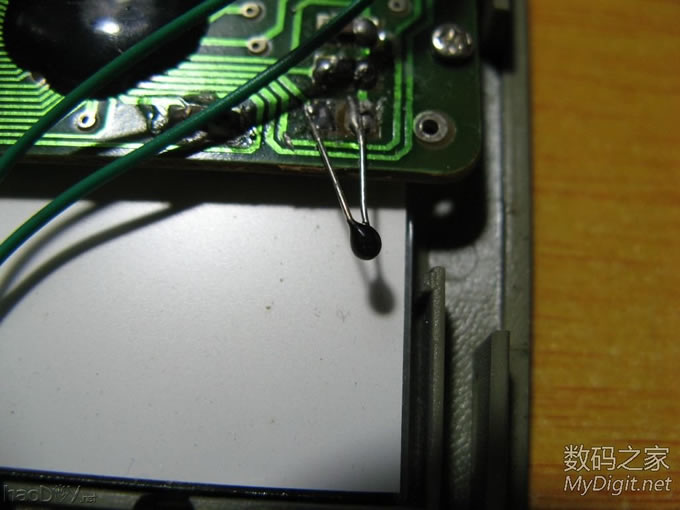

温度元件,实际使用中,主机显示的温度比同环境下的水银温度计要高1℃
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


小小的主角,0.5W的稳压二极管,串联在锂电池的+极,用来给4.2v锂电池降压,然后给小闹表供电,小电流的情况下,每串联一个稳压二极管的压降大约0.5~0.6V左右,稳压二极管做降压的好处是:简单有效,而且静态电流非常小,我之前测试的结果是:不到1uA。一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

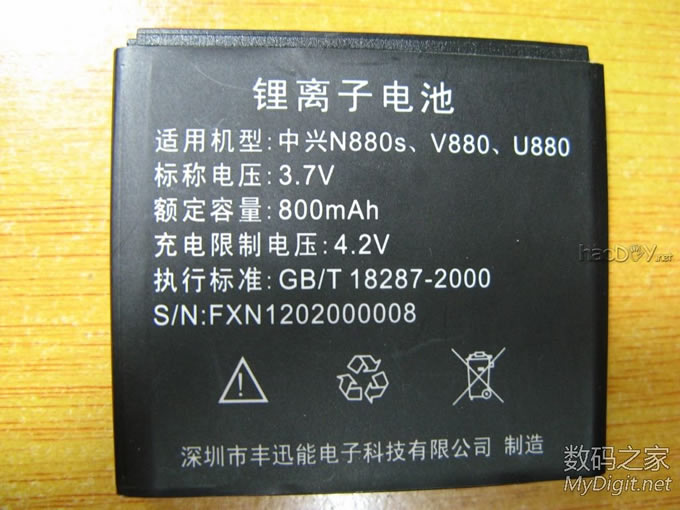

另一个主角,普通的4.2v手机锂电池,容量大概还有700mAh左右,足够小闹表用了
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


焊接输出和充电的引线,完成后用聚酰亚胺胶带固定保护一下
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

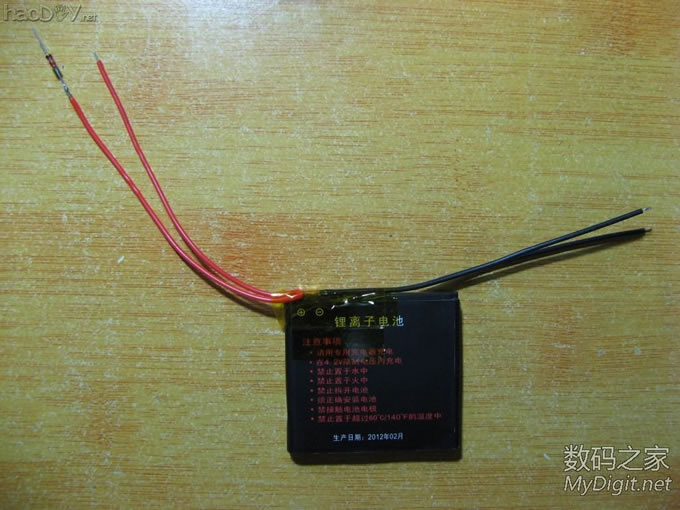

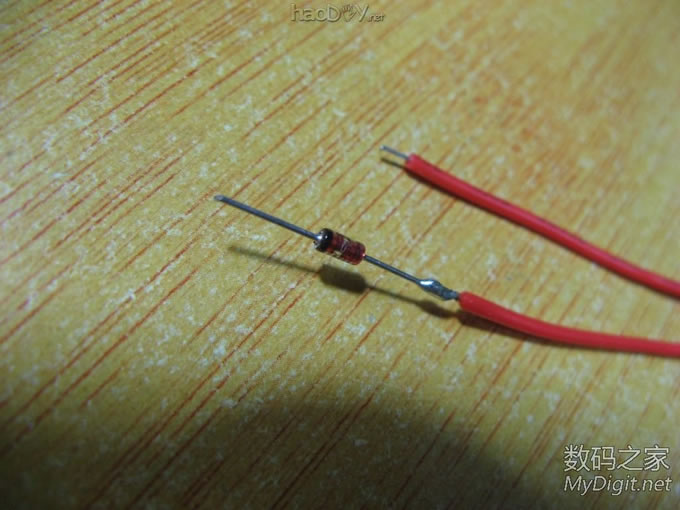

先串联焊接一个稳压二极管
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

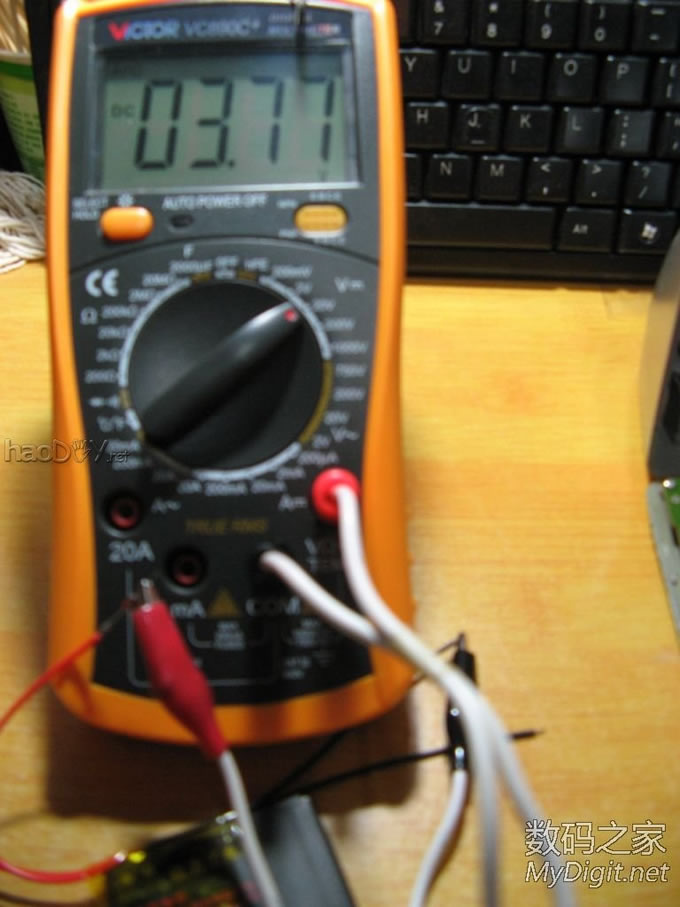

4.2v锂电池串联一个稳压二极管后,输出的电压为3.77v,这是空载的电压
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

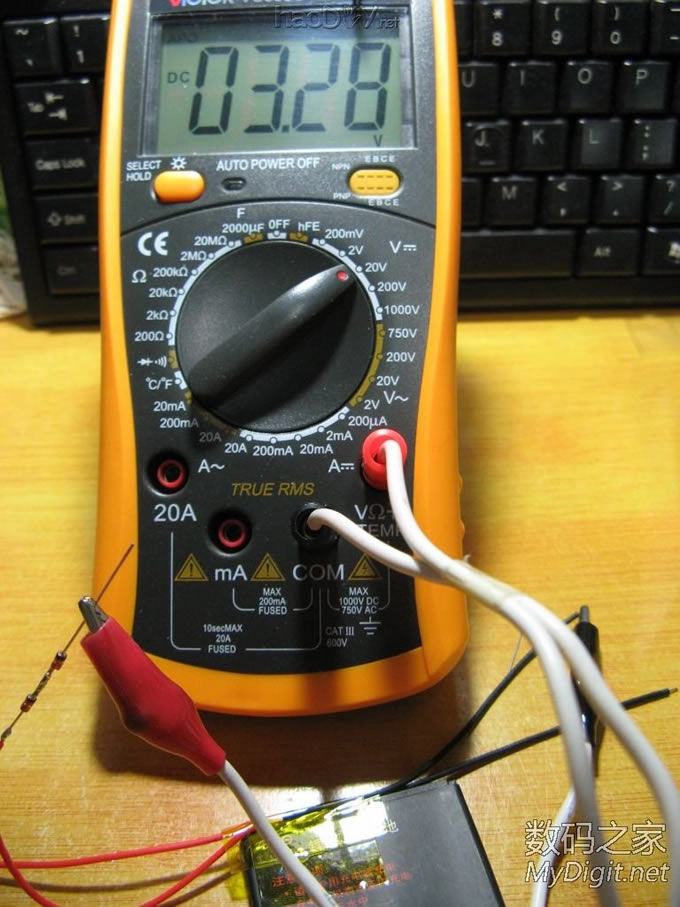

4.2v电池串联两个稳压二极管后,输出电压3.28v,也是空载电压。为了小闹表的安全,还是谨慎些,采取串联两个稳压二极管的方案,防止过压损坏小闹表(我就这么一个小闹表一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


改造开始,5.5/2.1的充电口,自带螺母
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

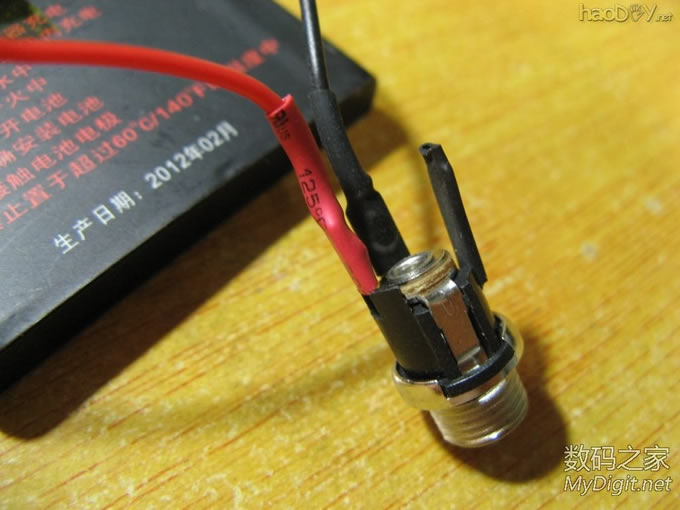

焊接好连线,热缩管保护好接头
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

楼下继续精彩~

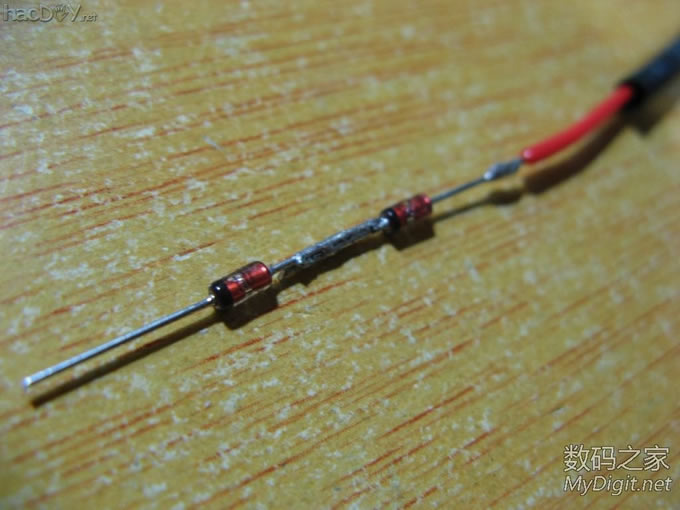

补一张图,两个稳压二极管串联,焊工太水,大家将就着看一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

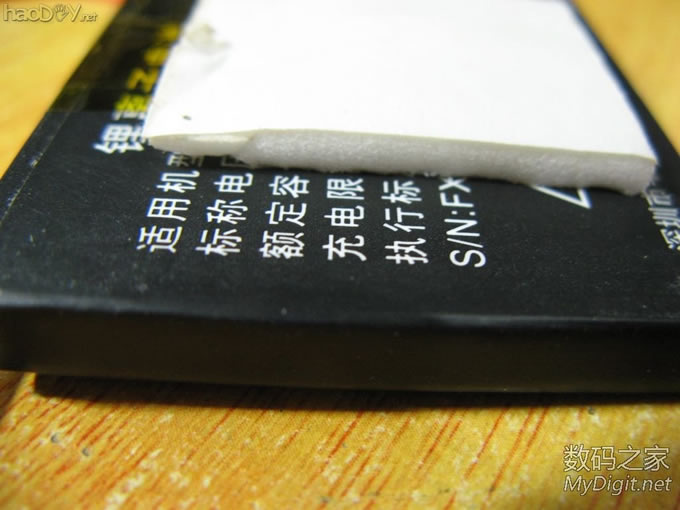

电池后面贴一块泡沫双面胶,用于固定电池
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

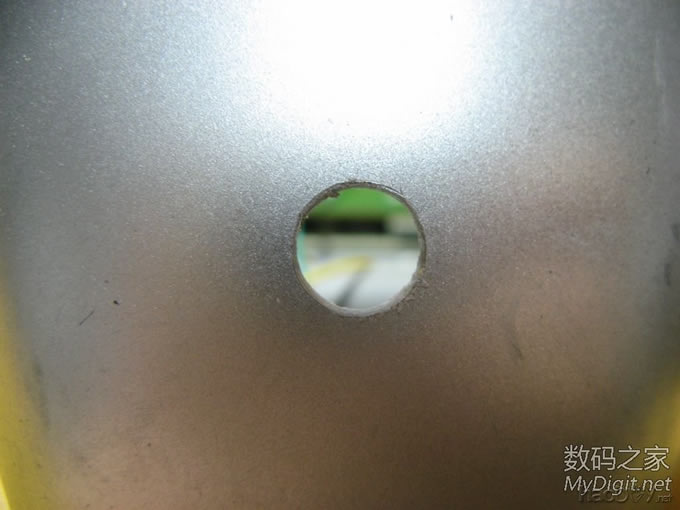

小闹表后壳开孔,用于安放DC充电接口
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

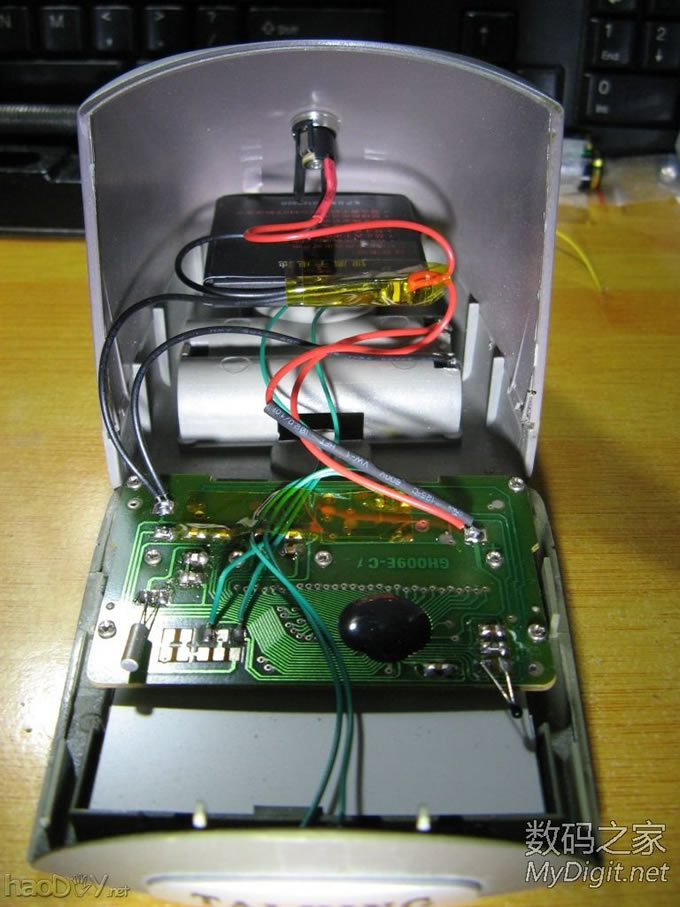

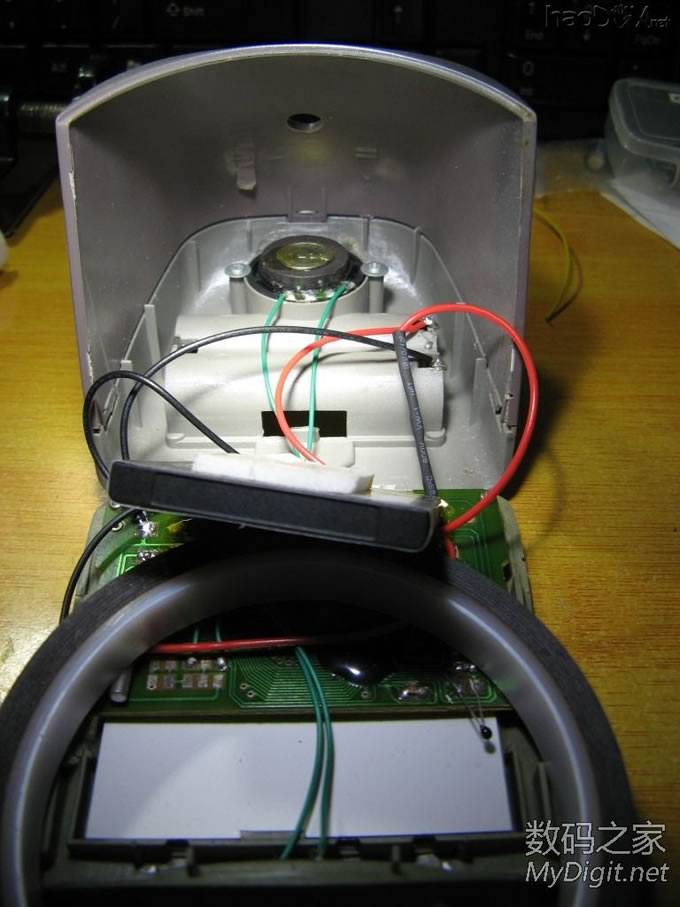

所有的线焊接好,右侧黑色热缩管里就是两个稳压二极管
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


电池粘到小喇叭上,DC充电接口用螺母固定好
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

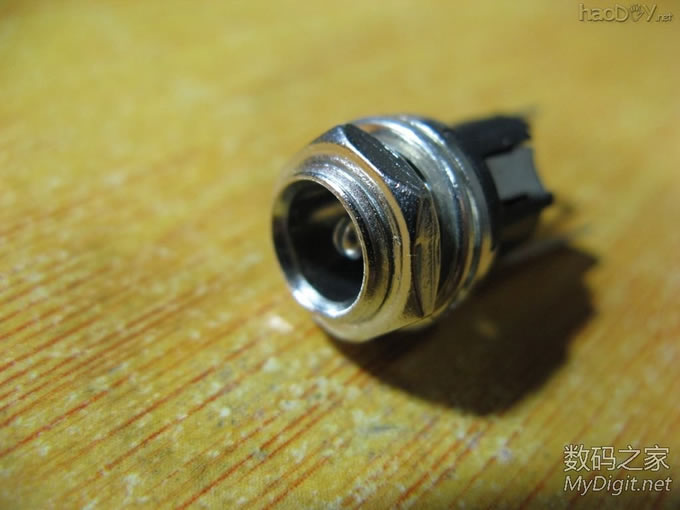

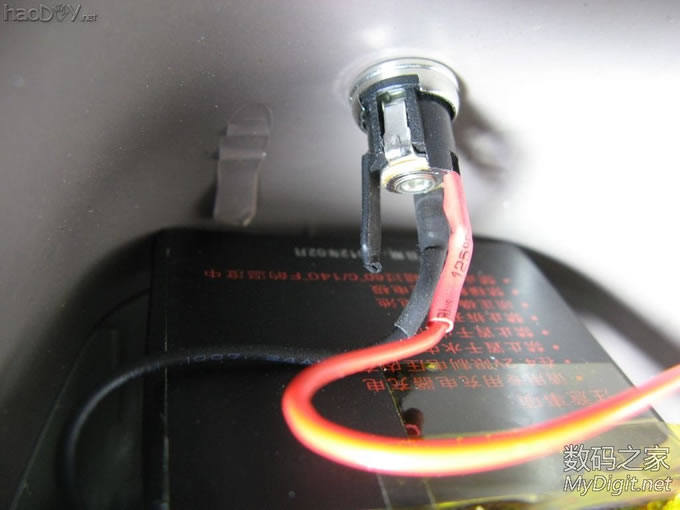

DC充电口特写
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

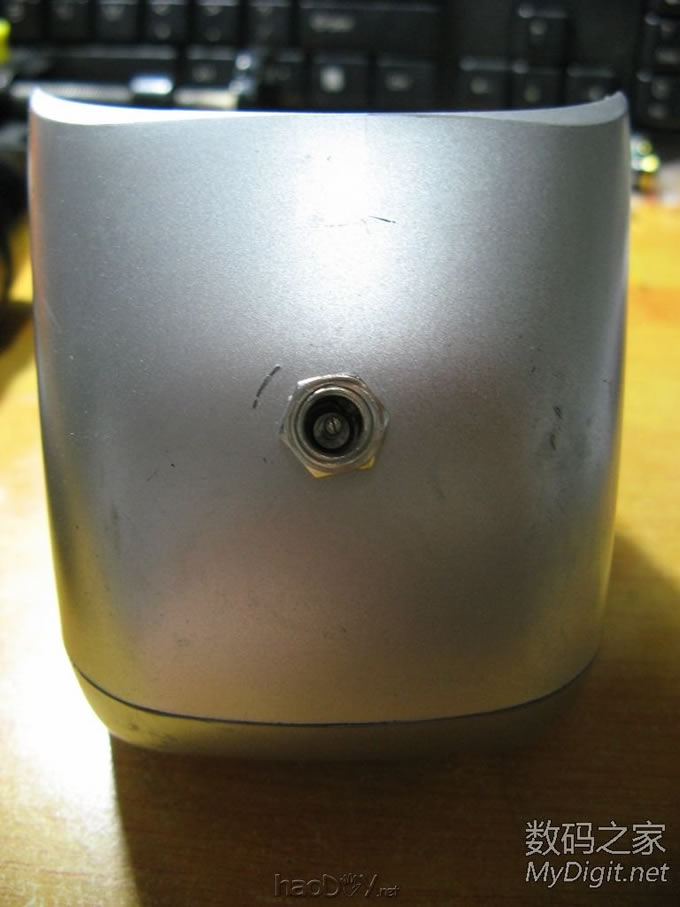

小闹表屁股上固定好的DC充电口
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

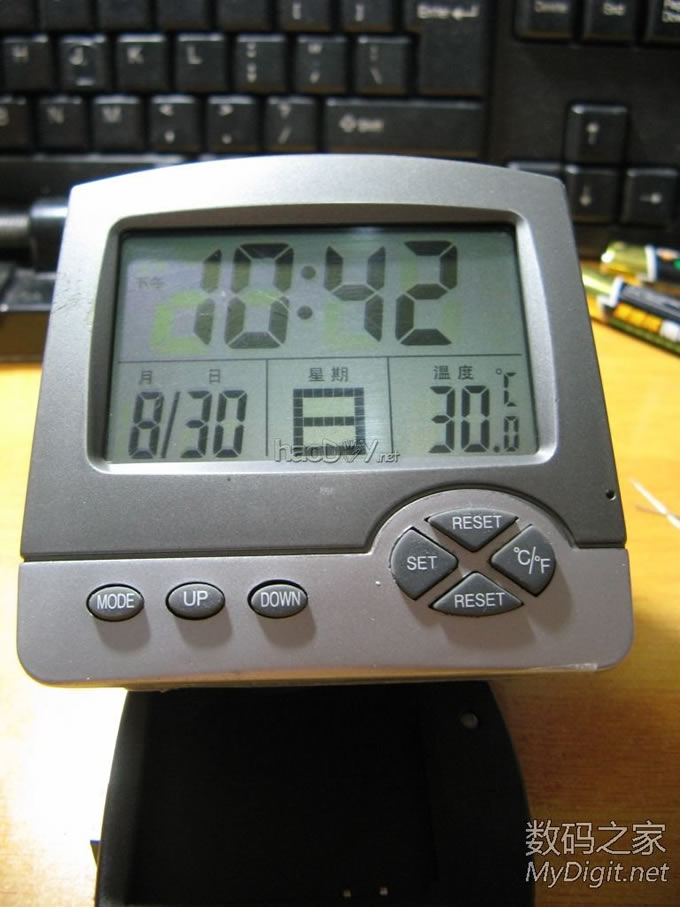

小闹表重新上电后,按照授时台重新设置好日期和时间
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

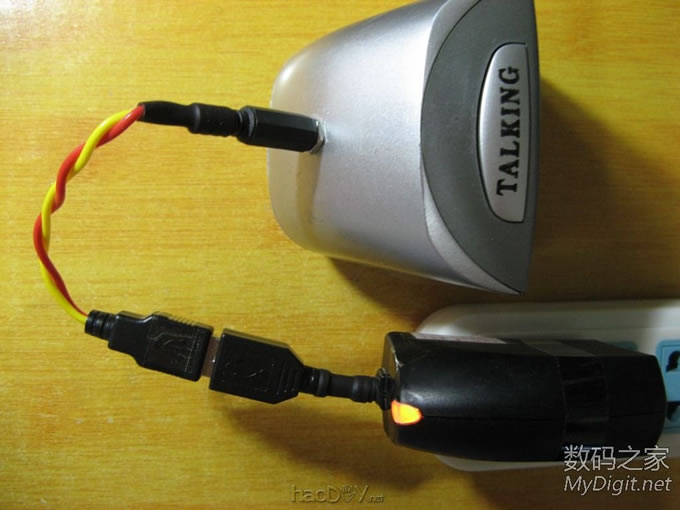

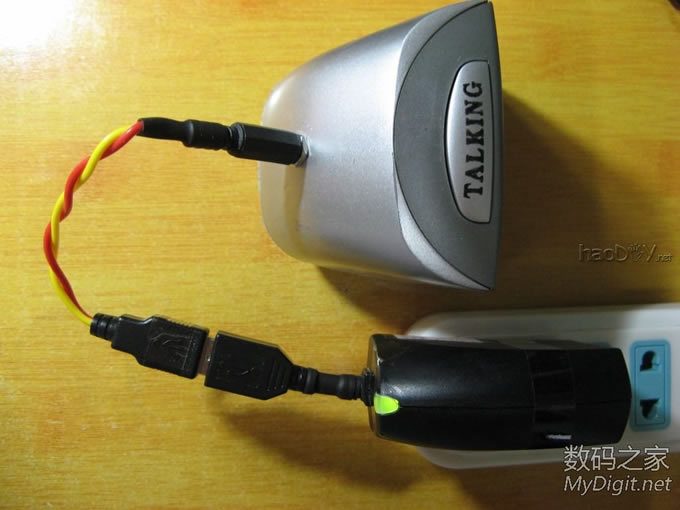

用4.2v充电器充电
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!


电池原来电量比较满,一会就充好了
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

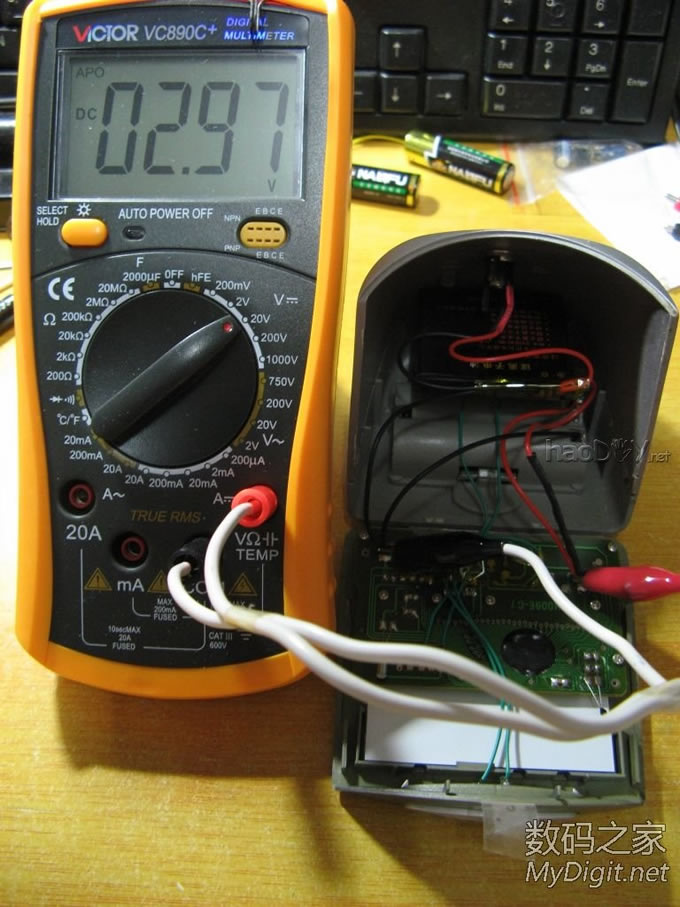

系统在线,测量一下带载的输出电压,2.97V,很接近自己预先的目标,满意一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!

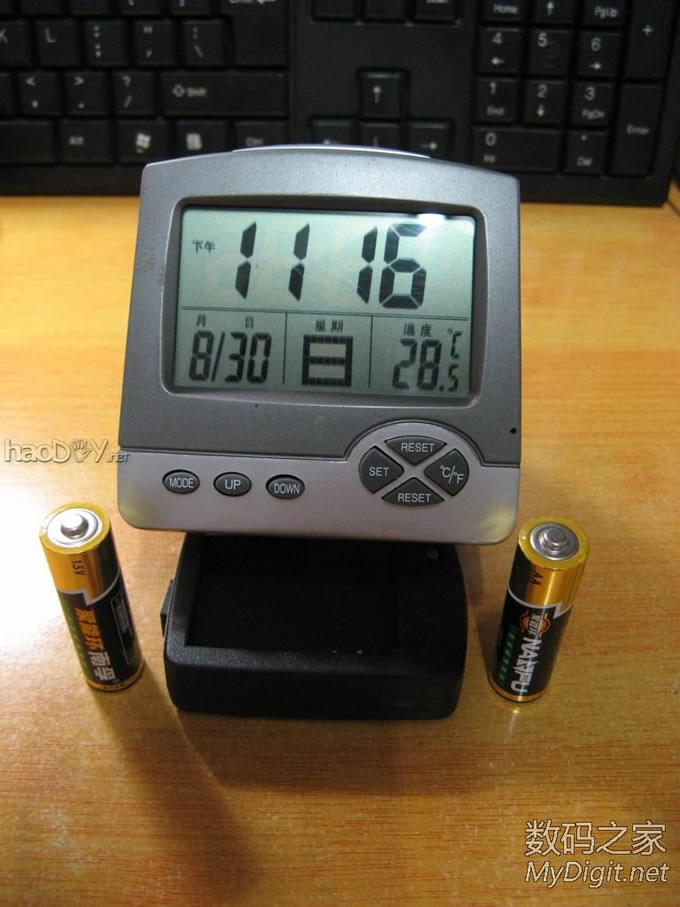

完工照片,小闹表和AA电池的合照~小闹表以后再也不用AA电池了一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
一份迟到的作业:小闹表改锂电池供电,欢迎大家参观!
