时间:2017-06-13 21:26来源:数码之家 作者:zyz19870711 点击:
新人报道!不知道坛里的潜规则,新注册的用户居然是-500M币。我 是电子小白,但有一颗求知欲强烈的心。也没什么好发的,只好把自己做到一半的工作台发上来,小弟献丑了。先上个效果图吧接下来就是切板然后就是工作台的控制区从网上买的usb集线器,尾线和电源

新人报道!不知道坛里的潜规则,新注册的用户居然是-500M币。我 是电子小白,但有一颗求知欲强烈的心。也没什么好发的,只好把自己做到一半的工作台发上来,小弟献丑了。

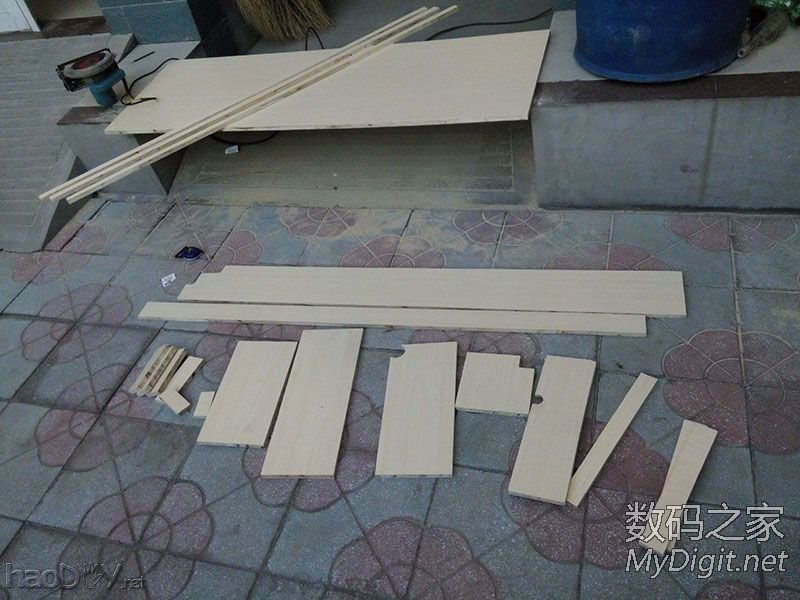

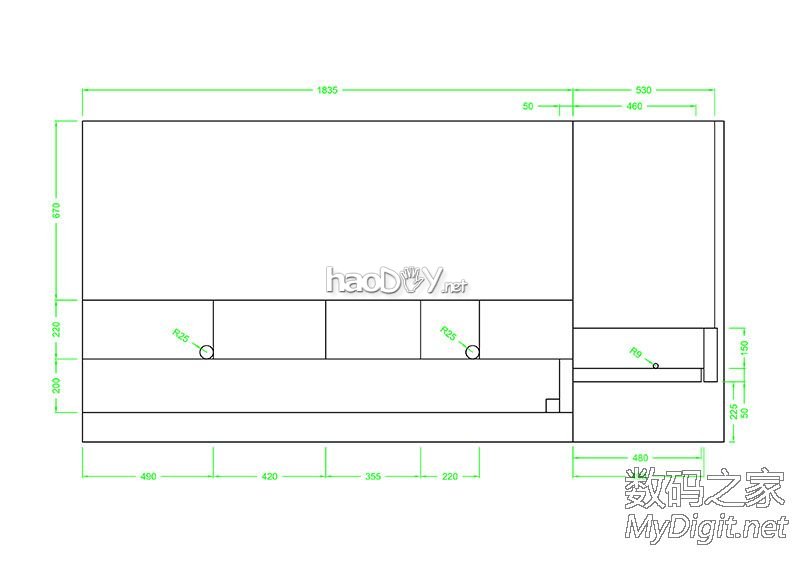

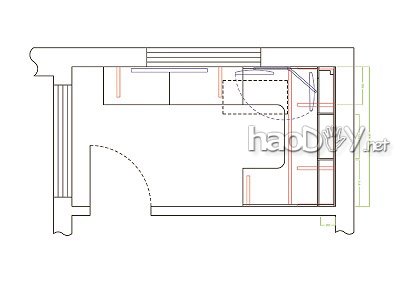

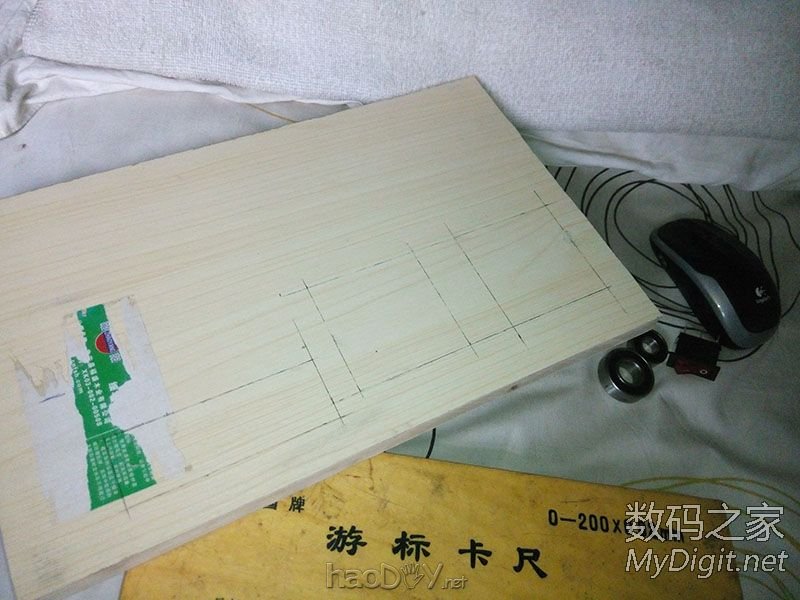

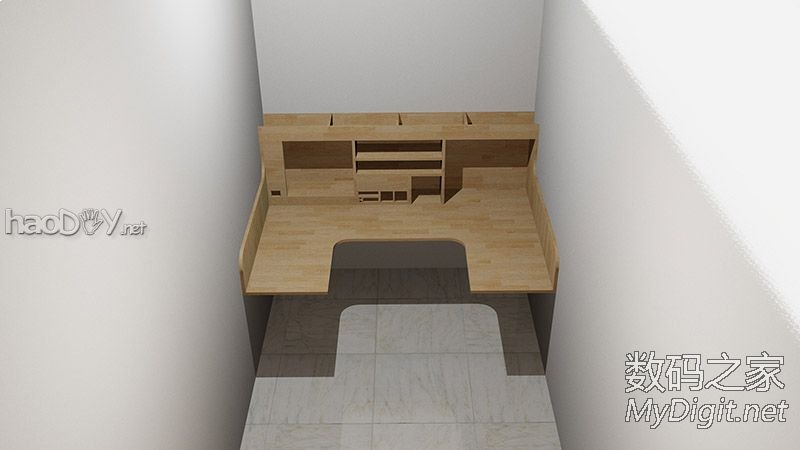

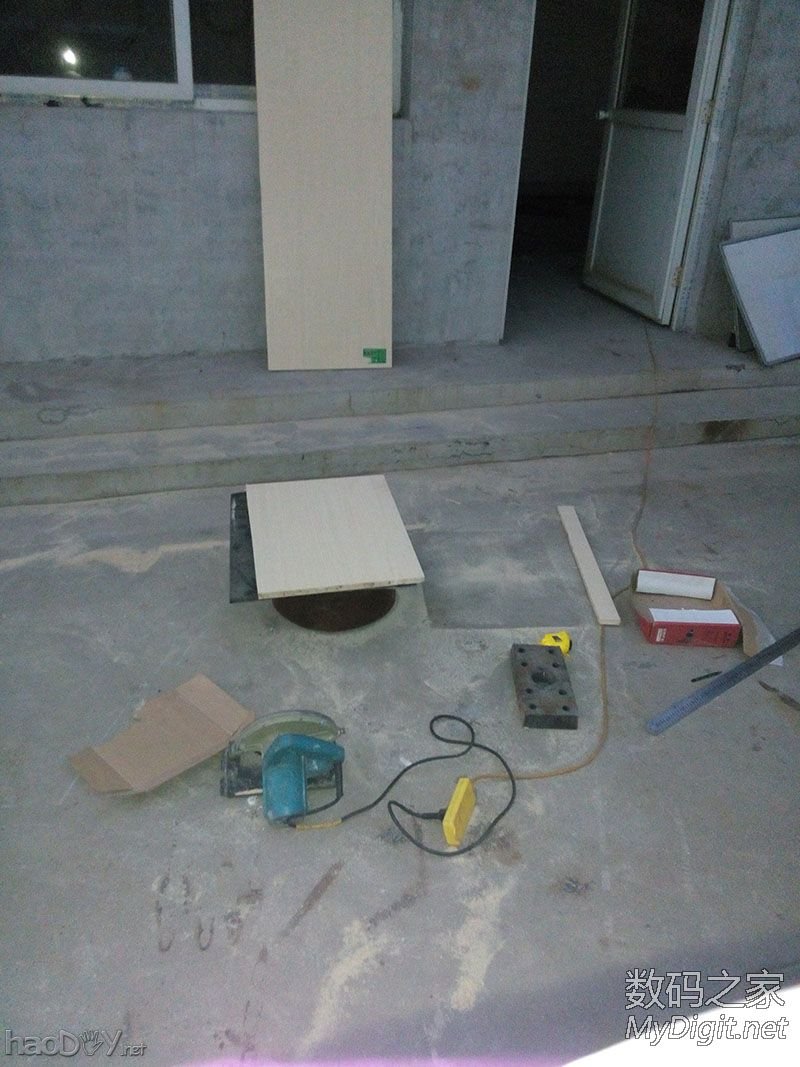

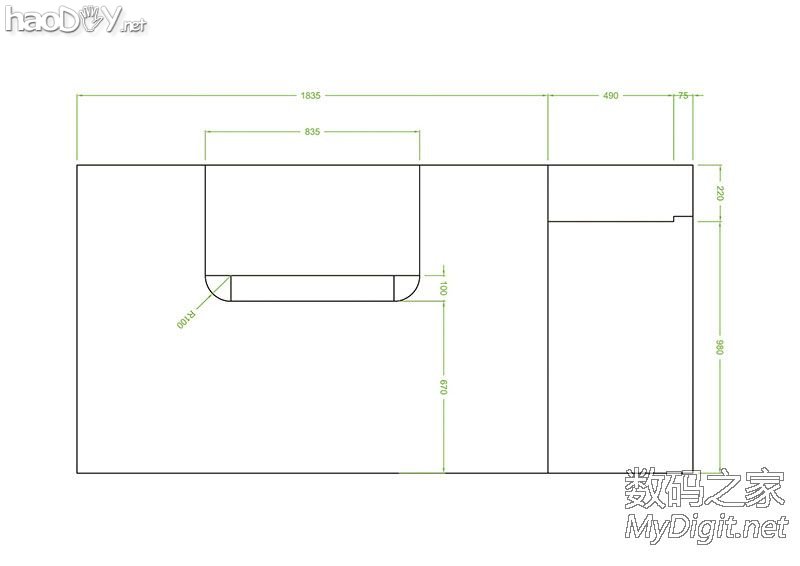

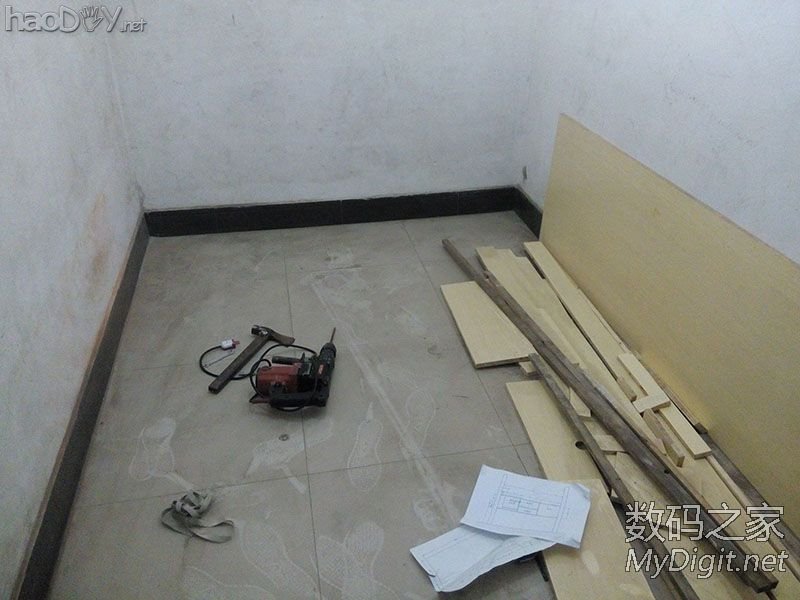

先上个效果图吧[attachment=5984149]DIY工作台 DIY工作台 接下来就是切板
DIY工作台 DIY工作台 DIY工作台 DIY工作台

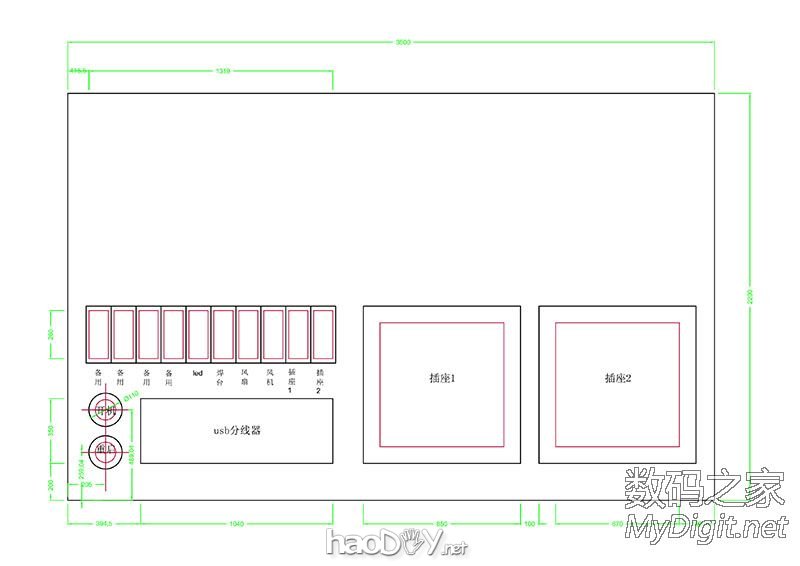

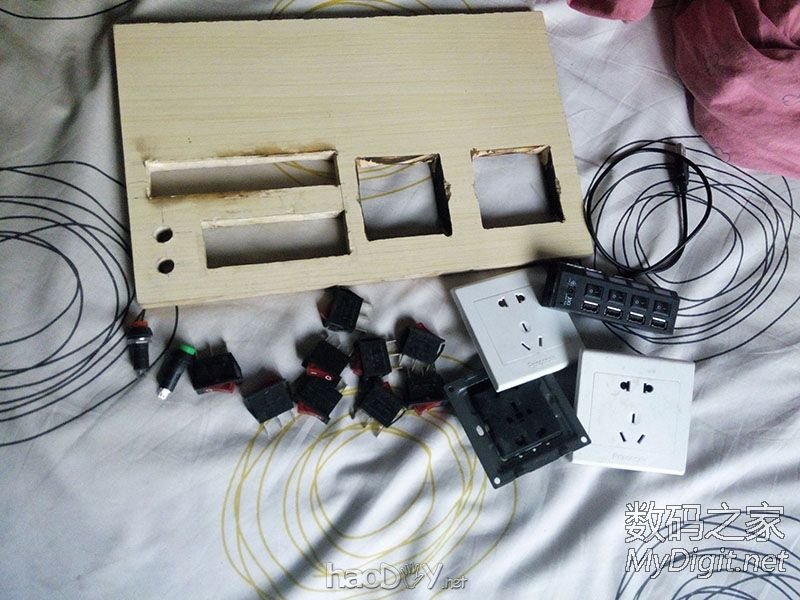

然后就是工作台的控制区
DIY工作台 DIY工作台

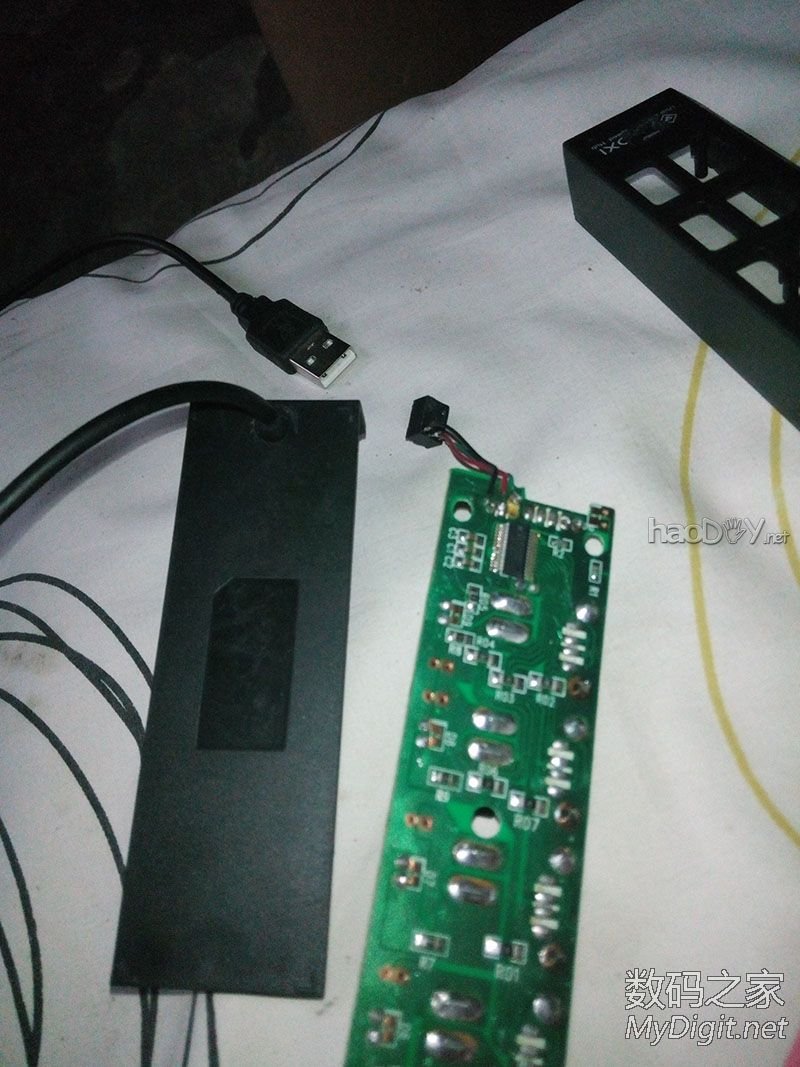

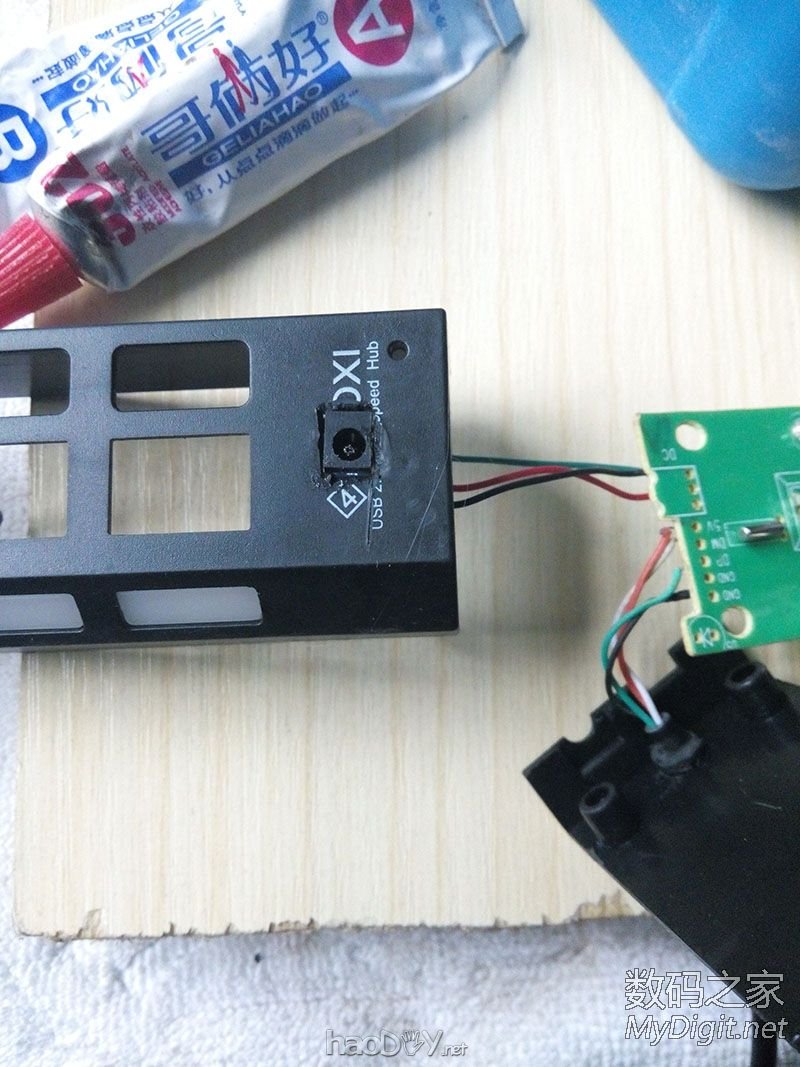

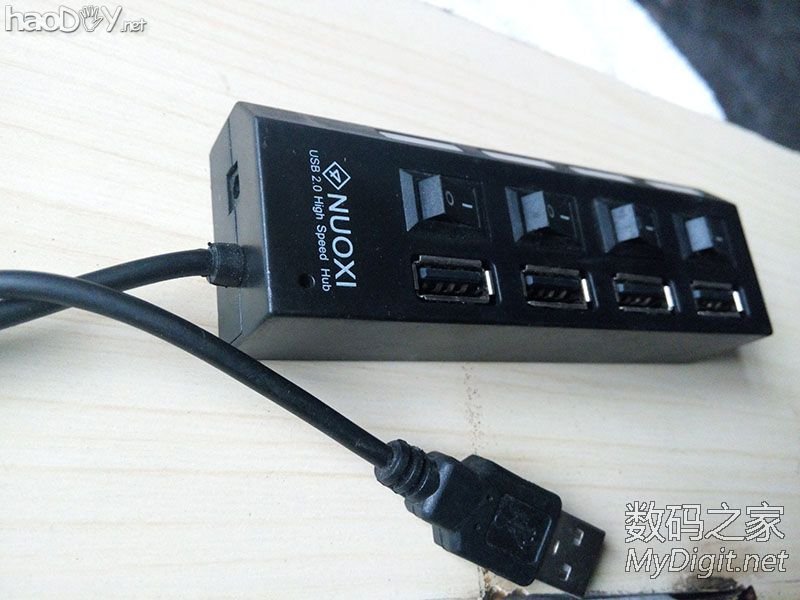

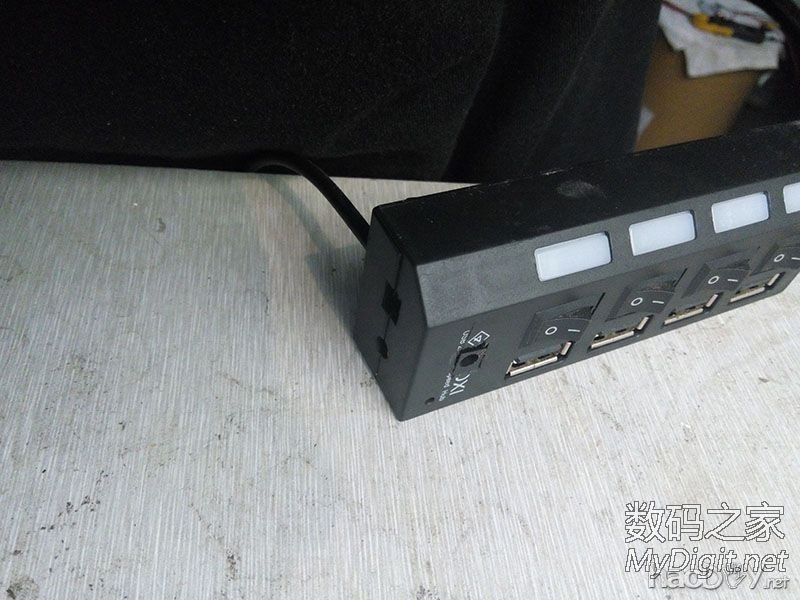

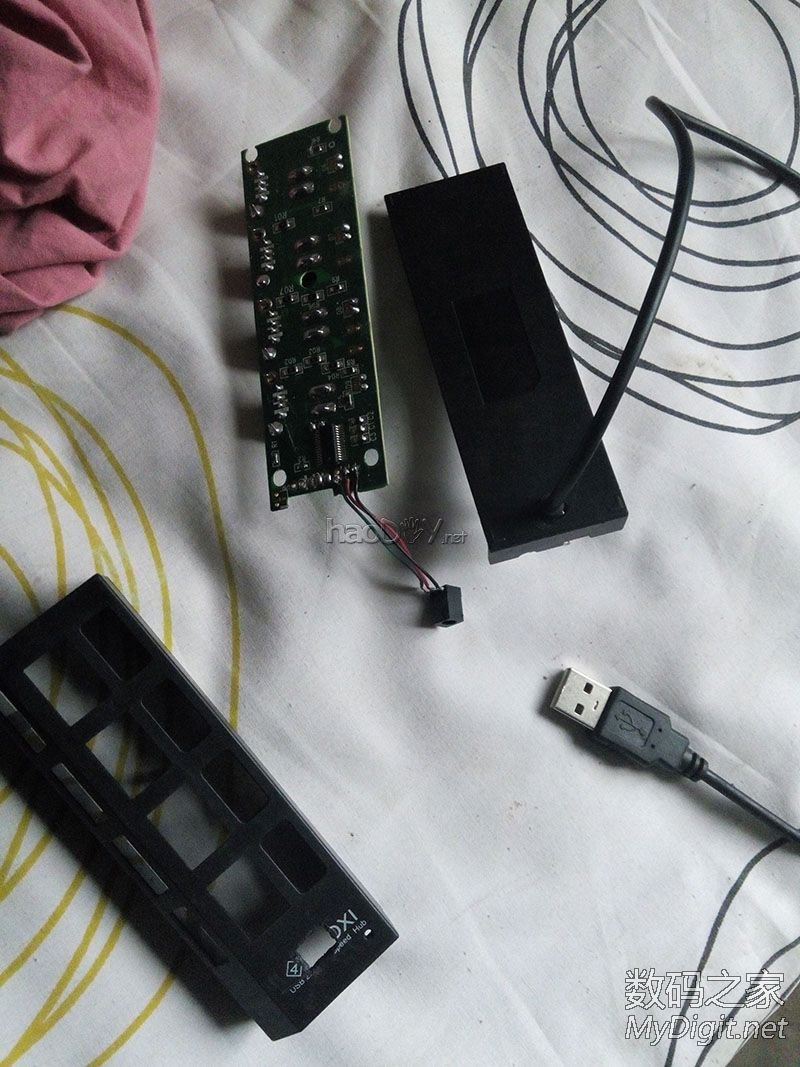

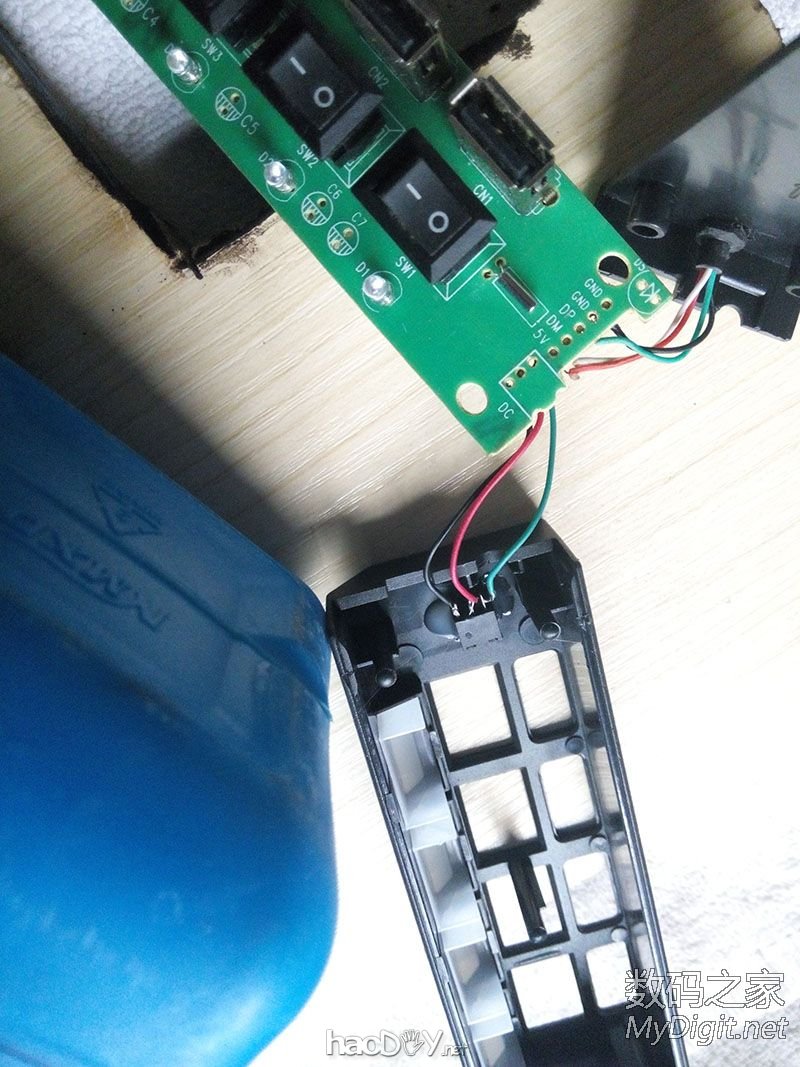

从网上买的usb集线器,尾线和电源供电口位置不合适。改装ing……把尾线改到背面,把供电口改到前面。

一下就是改装过程,见笑,DIY工作台DIY工作台DIY工作台DIY工作台DIY工作台DIY工作台

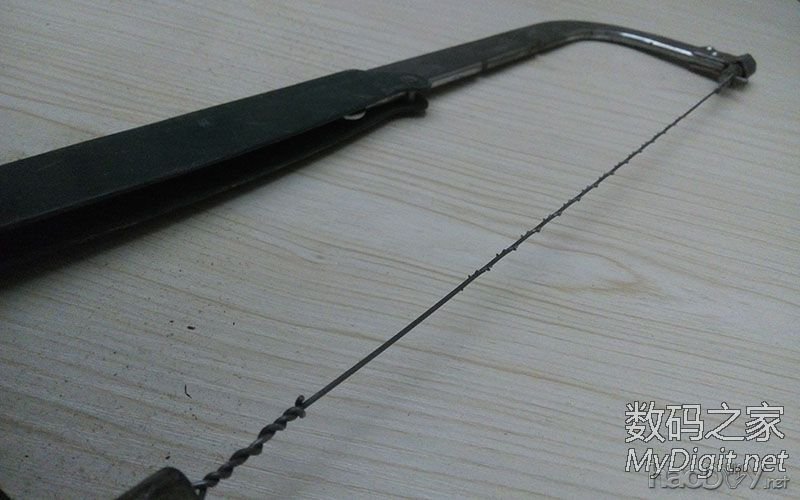

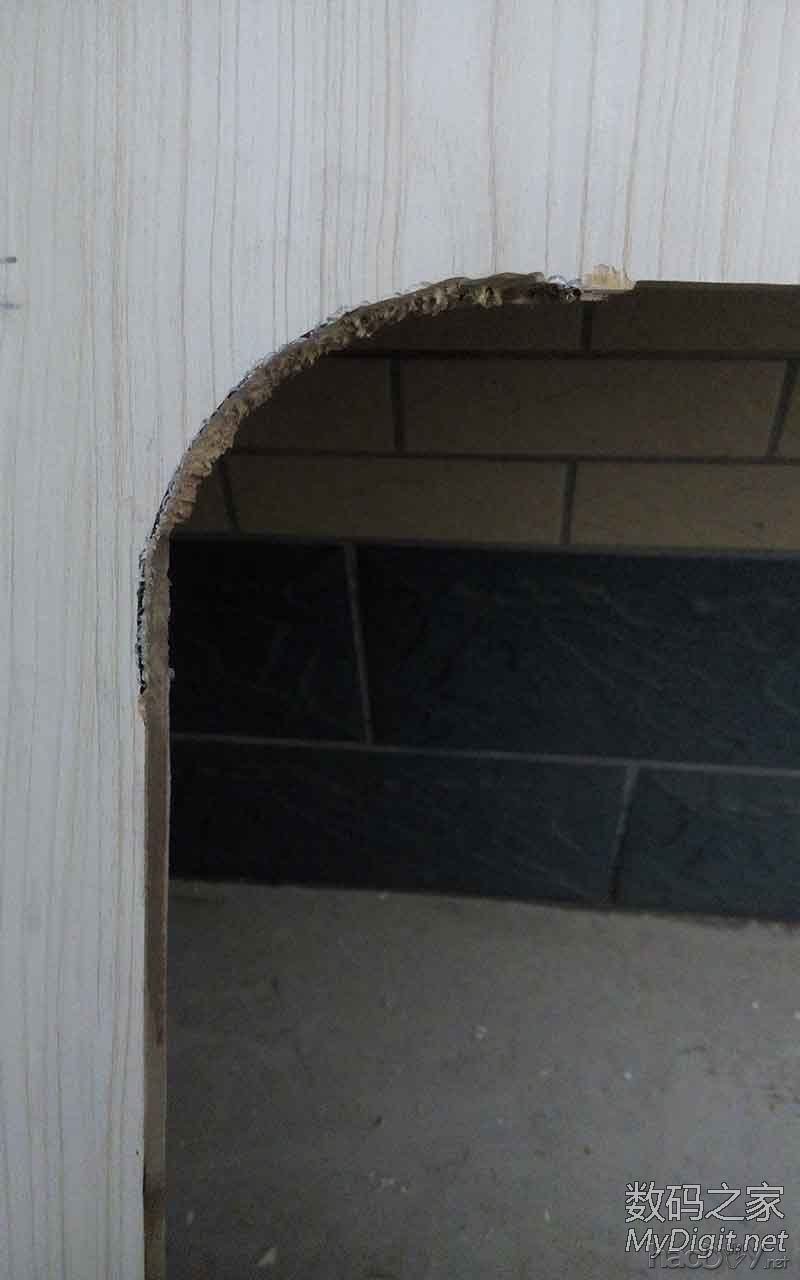

板子掏空是个难题。用角磨机割得口,然后用锯条锯。DIY工作台

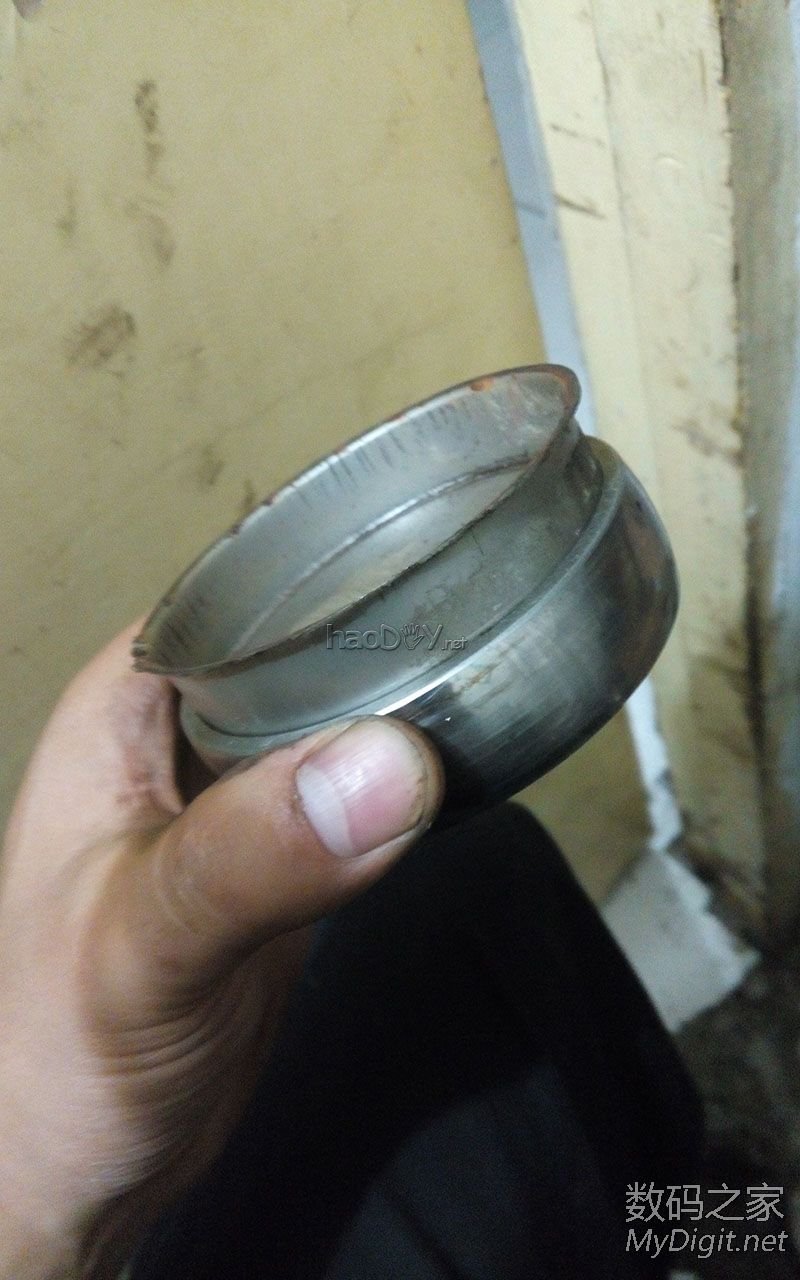

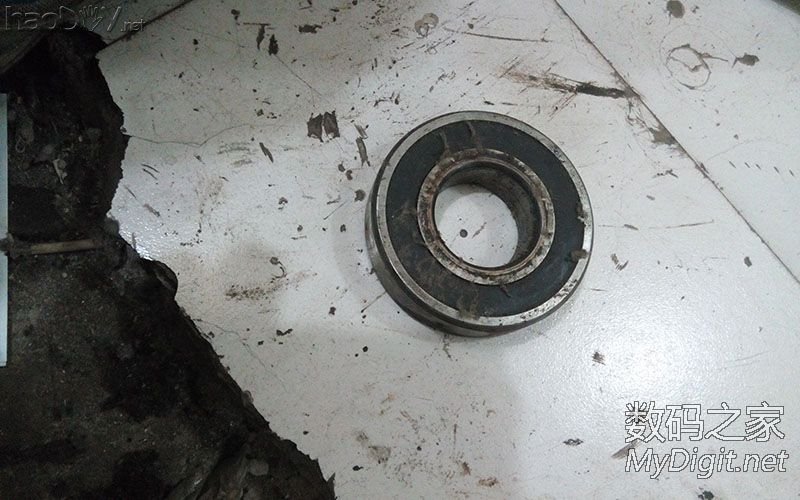

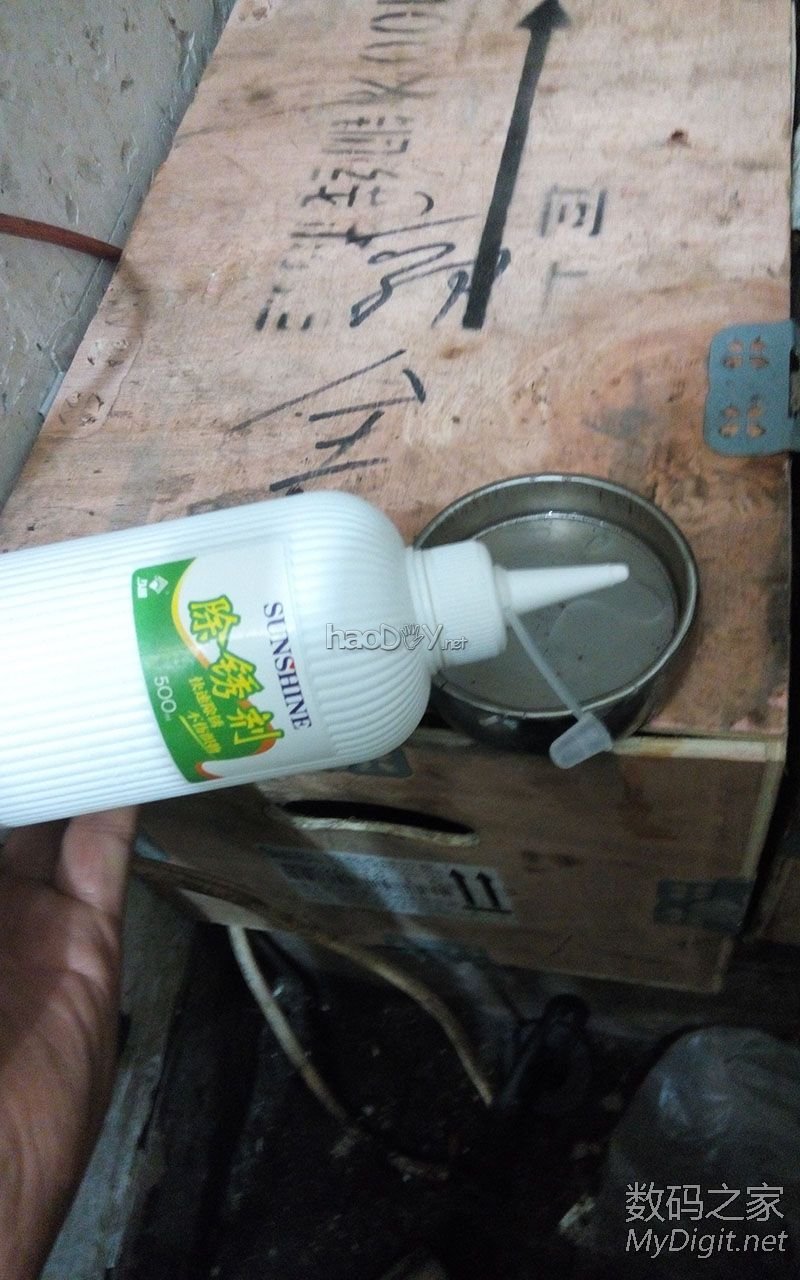

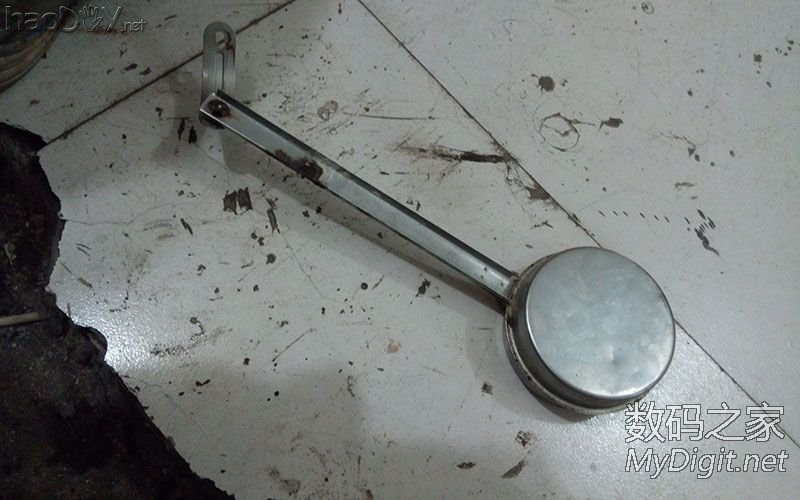

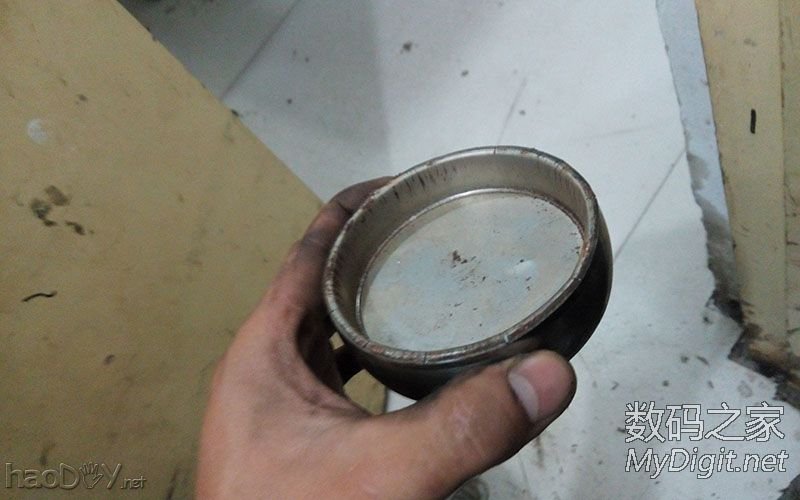

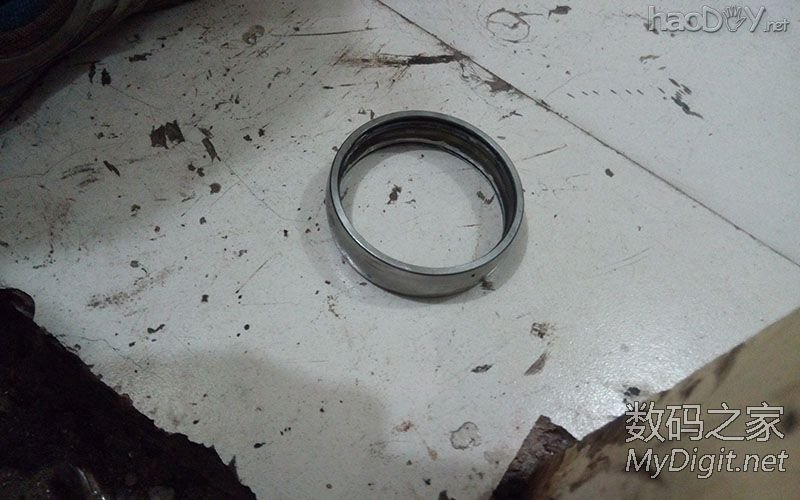

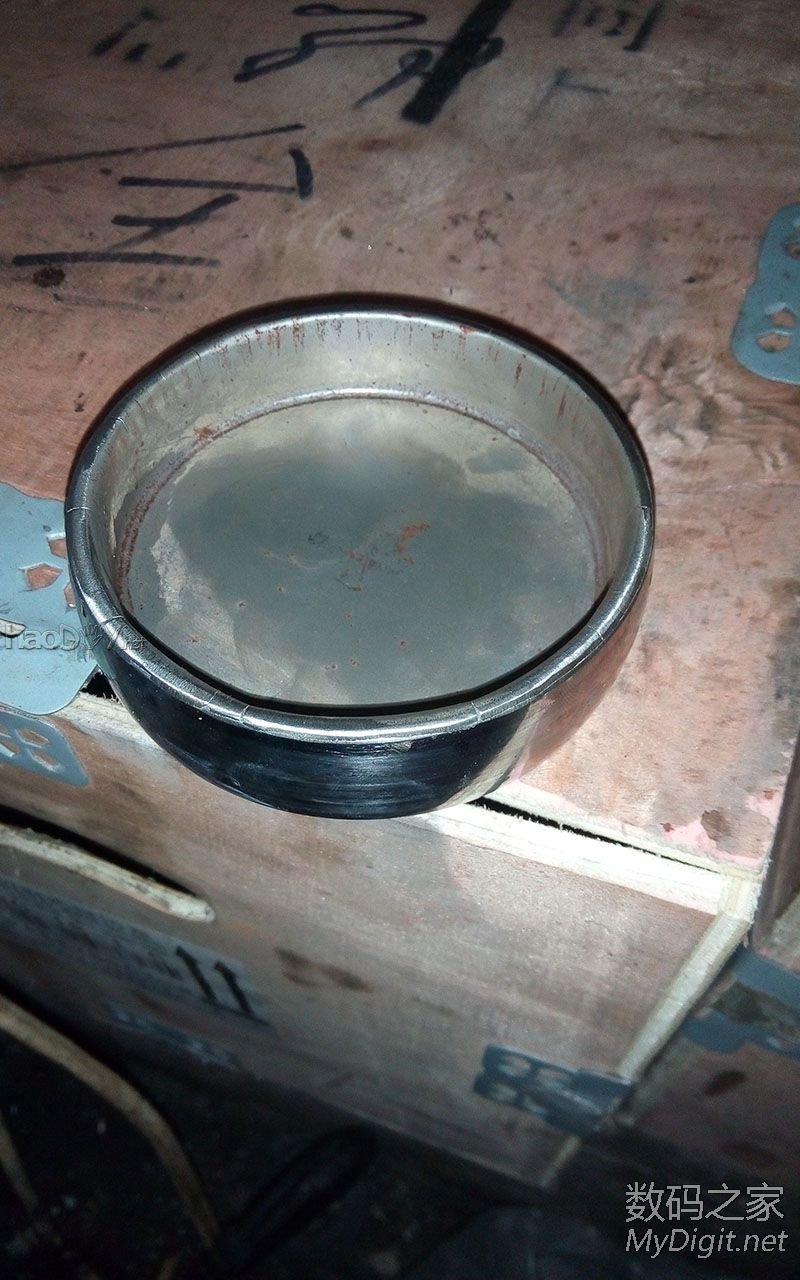

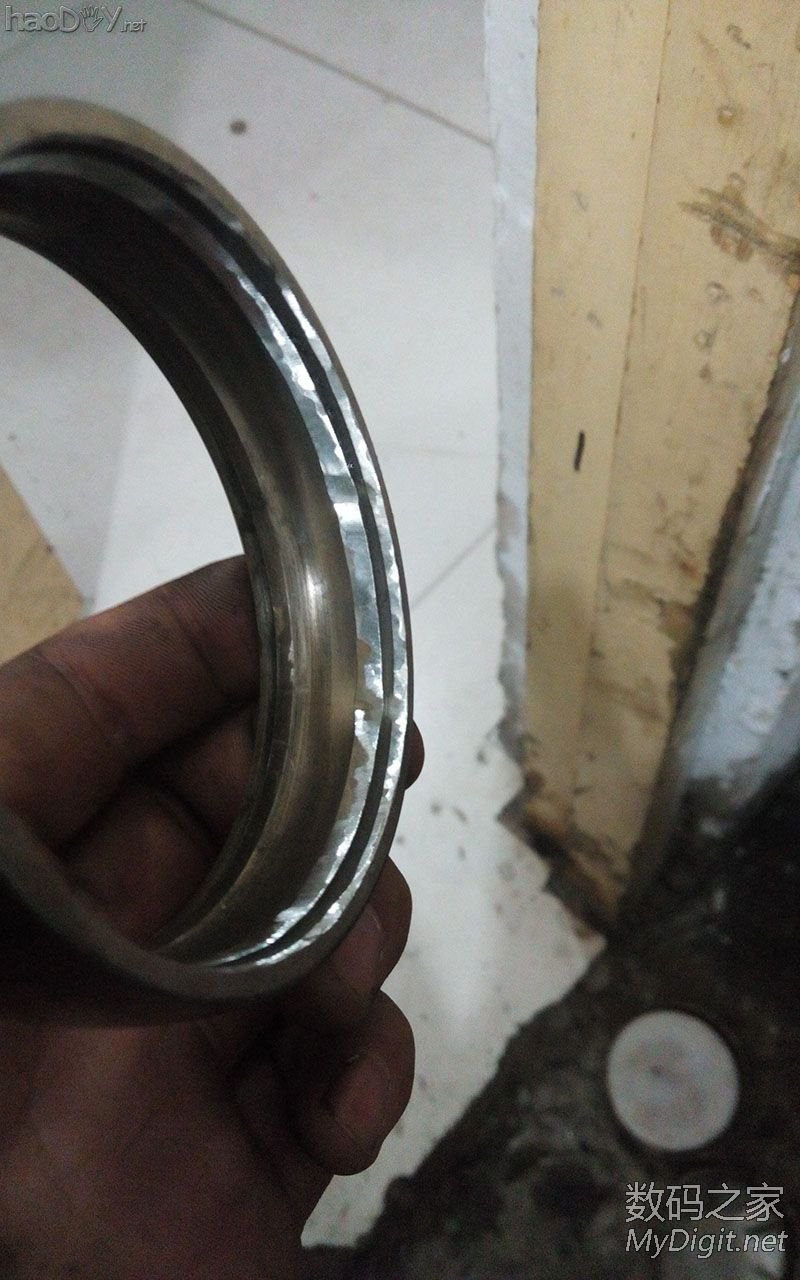

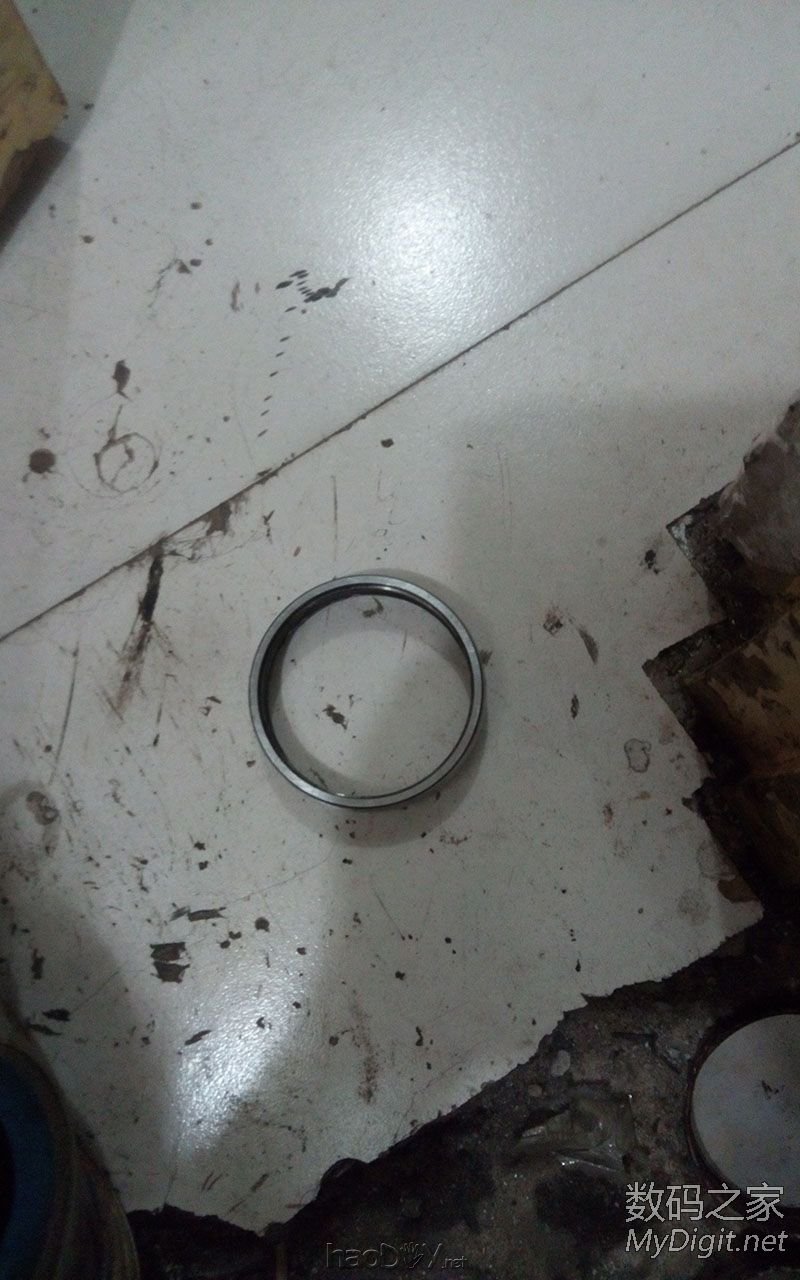

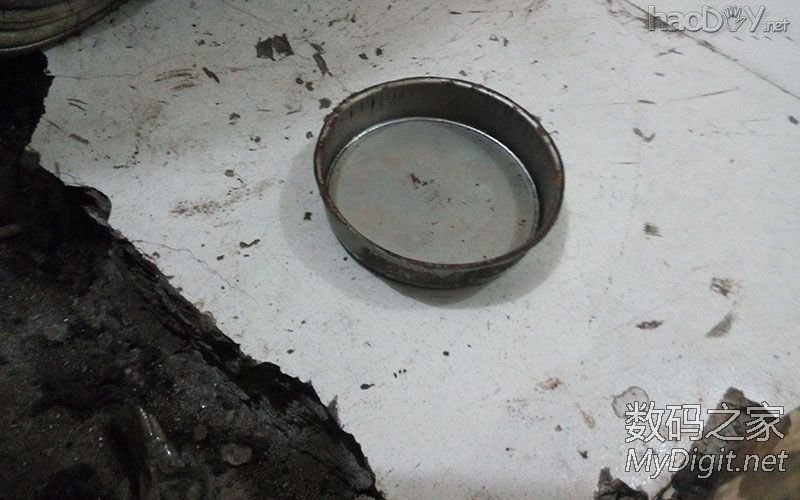

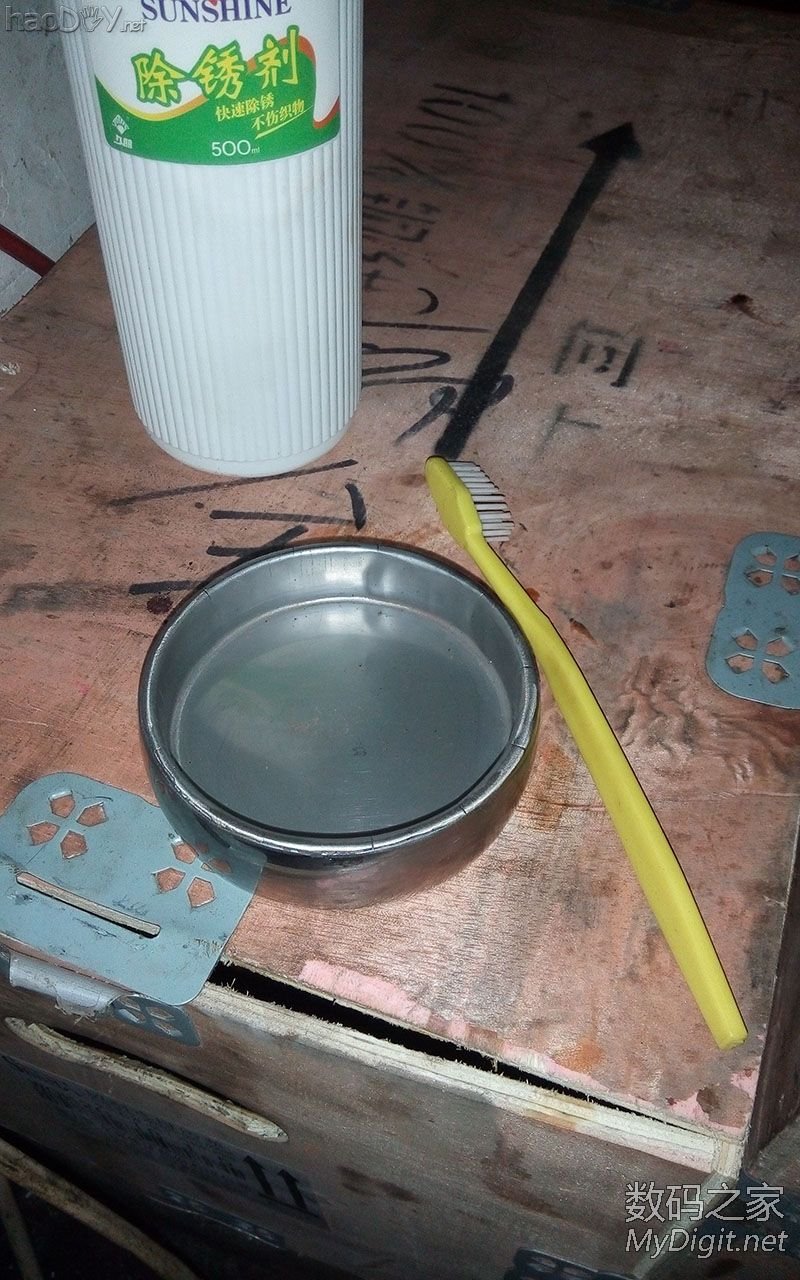

从网上买了个esd焊台,焊架自己制作。找了一个废弃的饮水机浮子。割成两半。DIY工作台DIY工作台再找个废弃的轴承DIY工作台去掉滚珠和内套,只留外套。DIY工作台晕,发现浮子差一点套不进去外套里DIY工作台于是拿角磨机磨掉外套内部DIY工作台砸进去DIY工作台搞定DIY工作台,然后用除锈剂把浮子内部的铁锈除掉DIY工作台DIY工作台美观了吧!

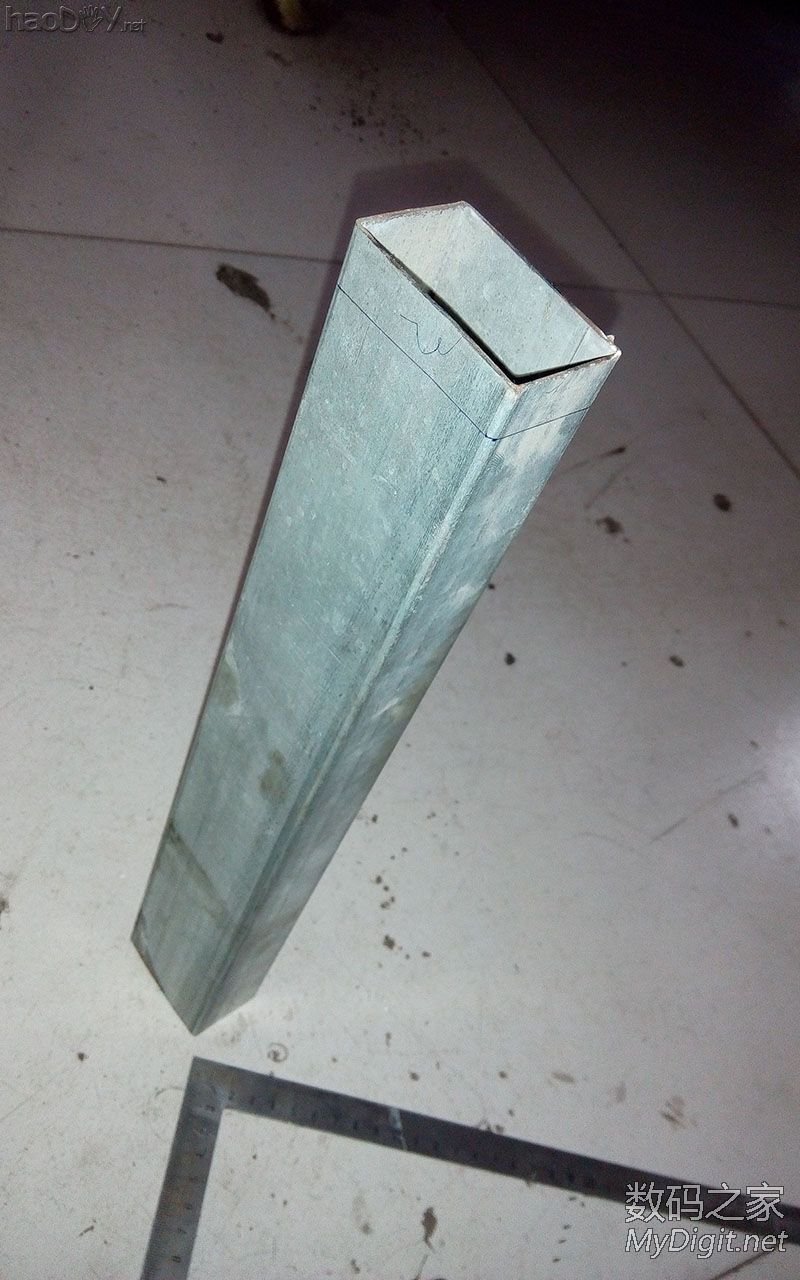

再找一根方管2*4的DIY工作台
  • DIY工作台

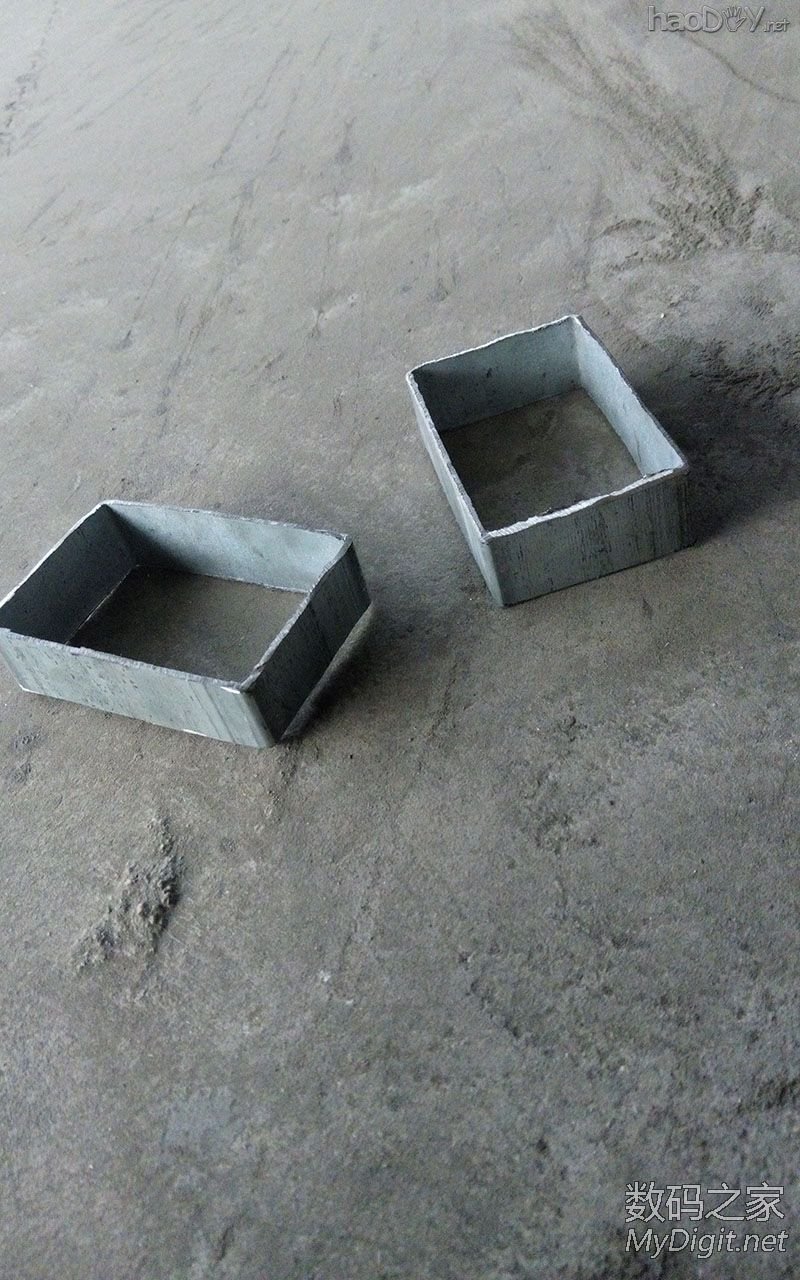

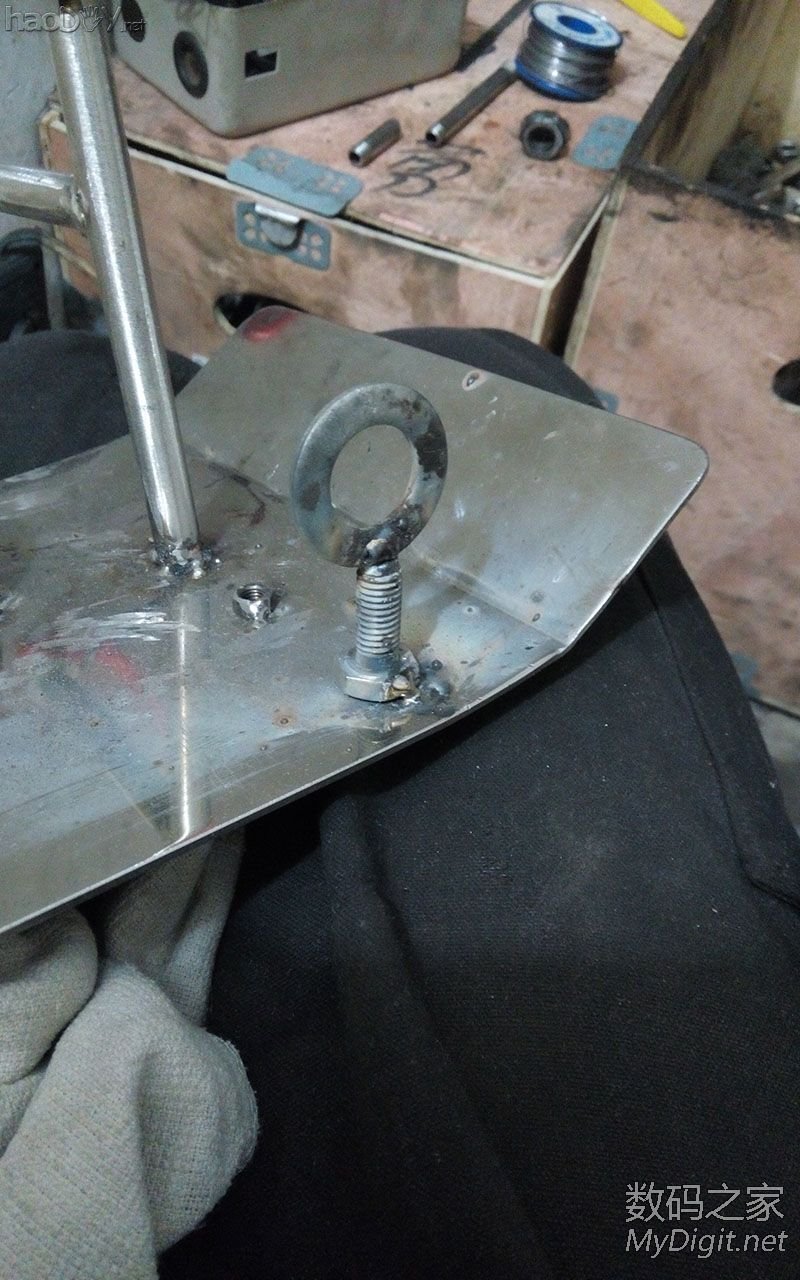

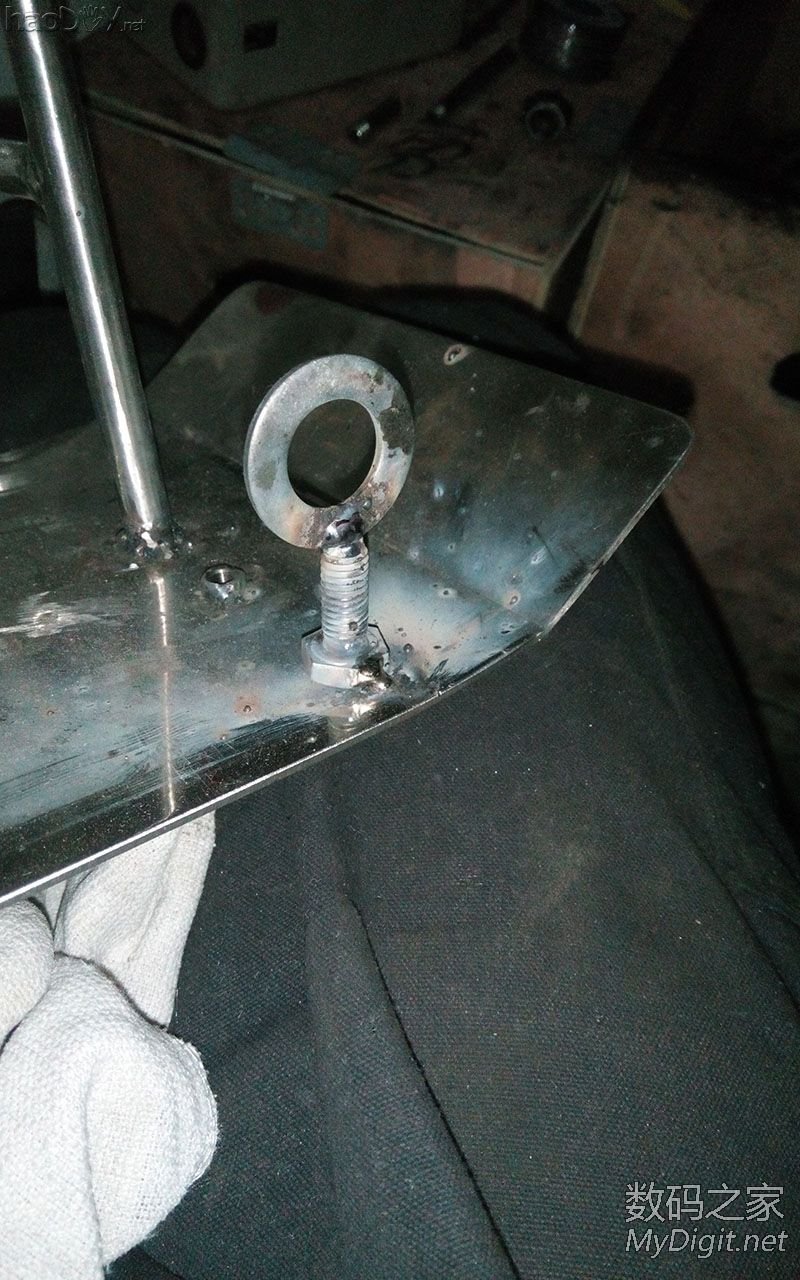

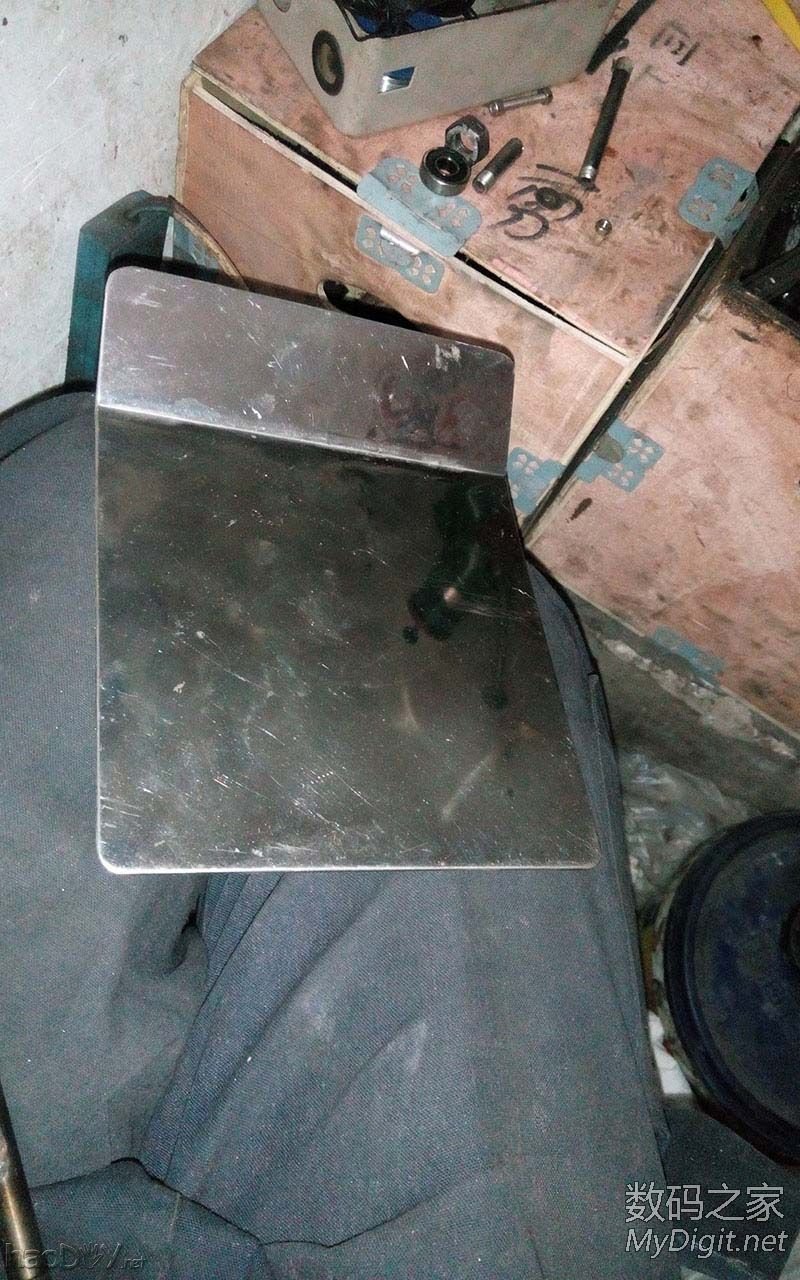

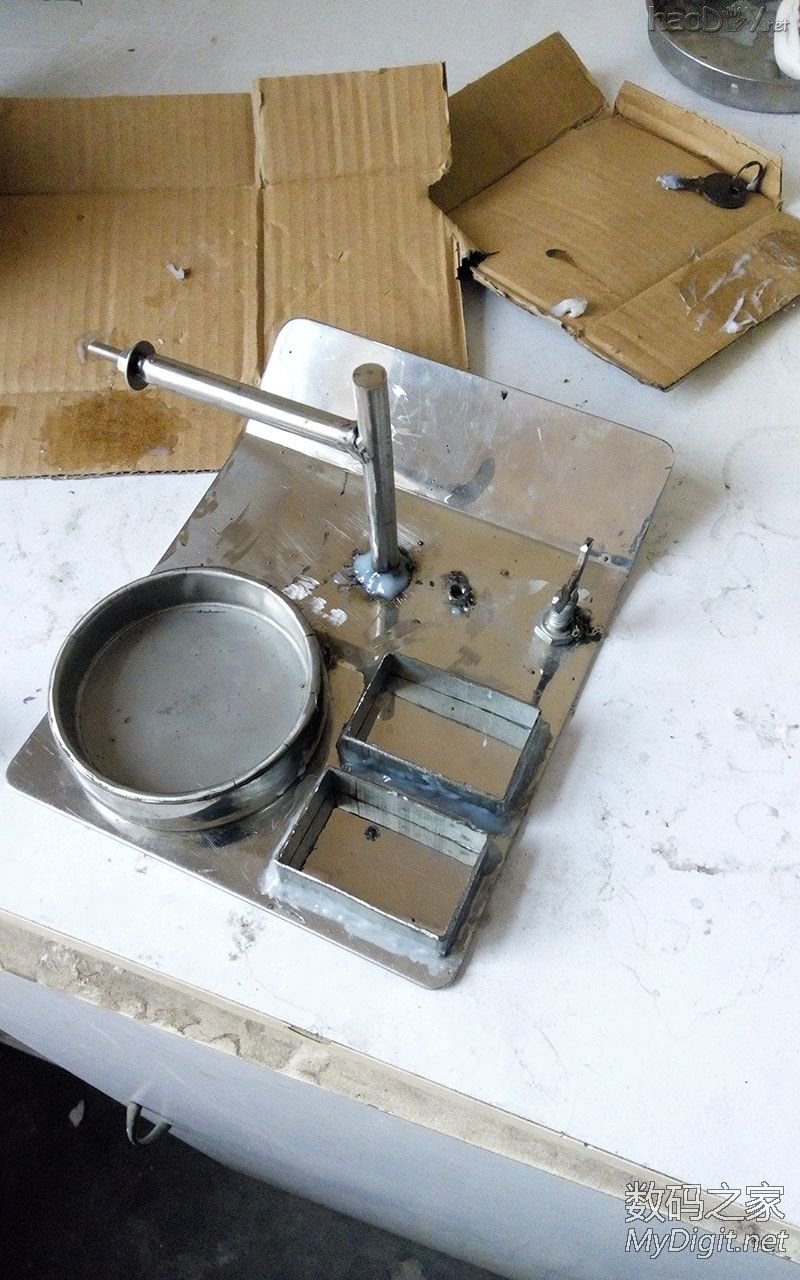

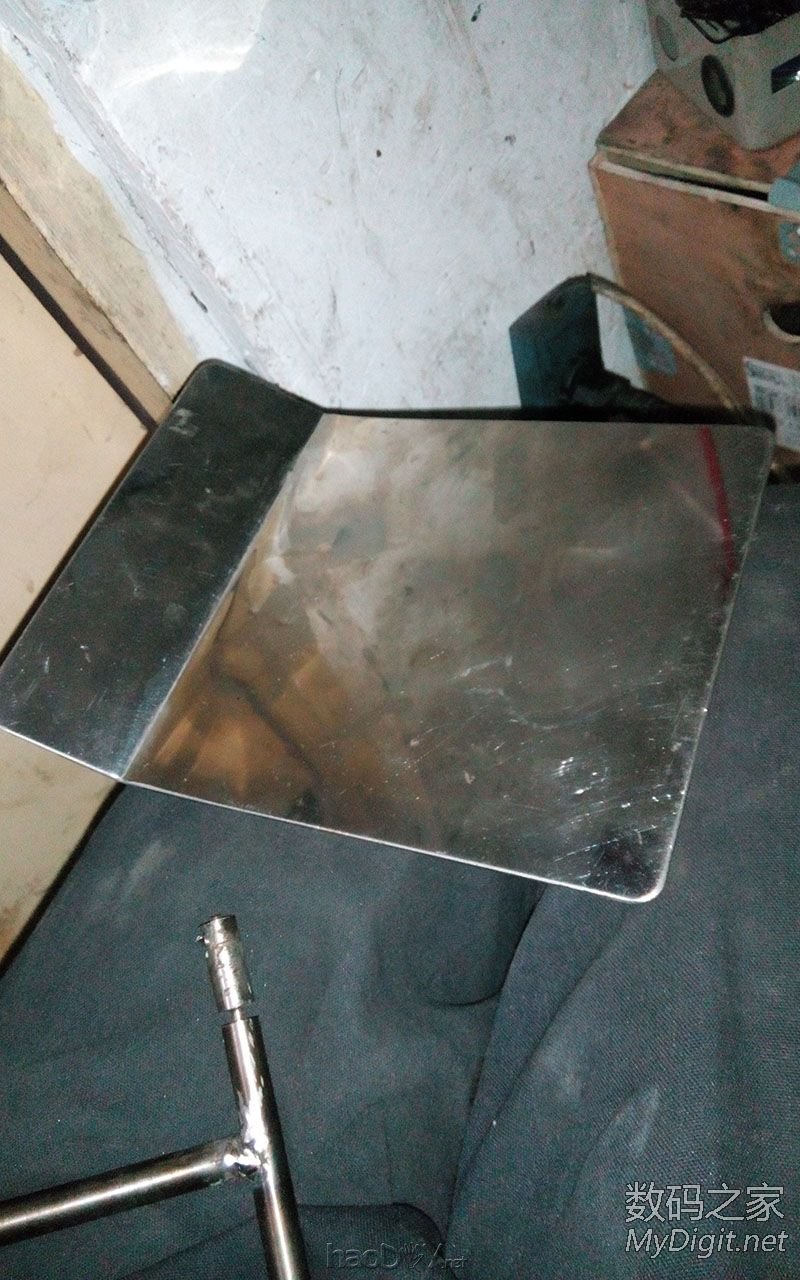

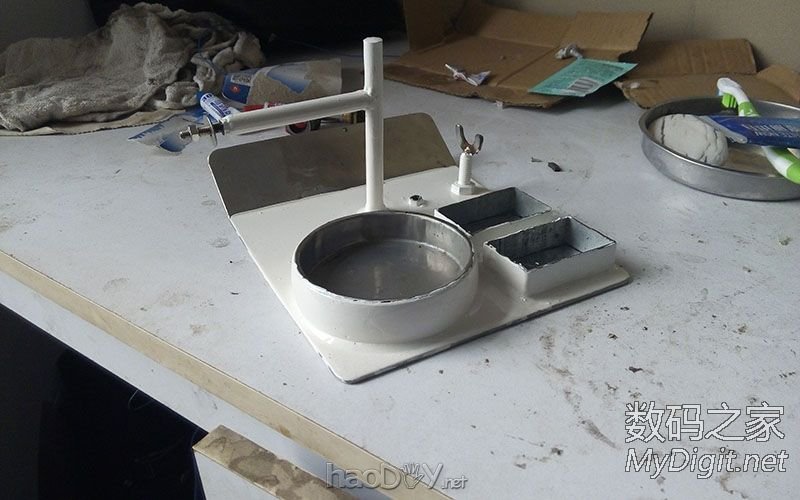

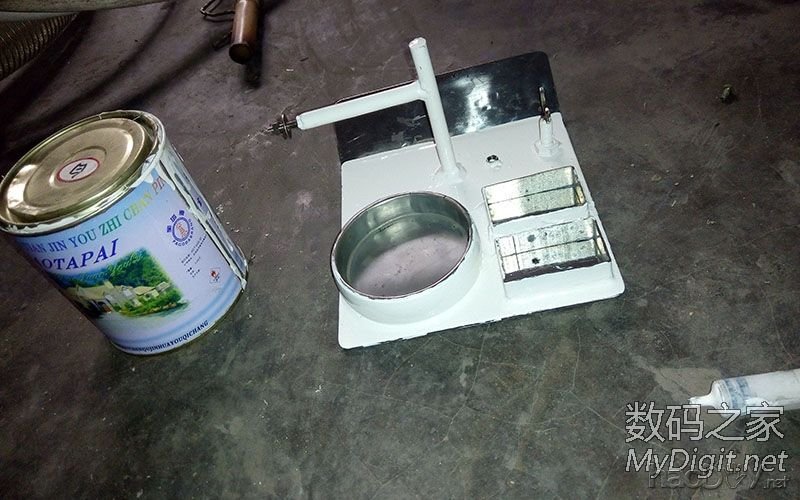

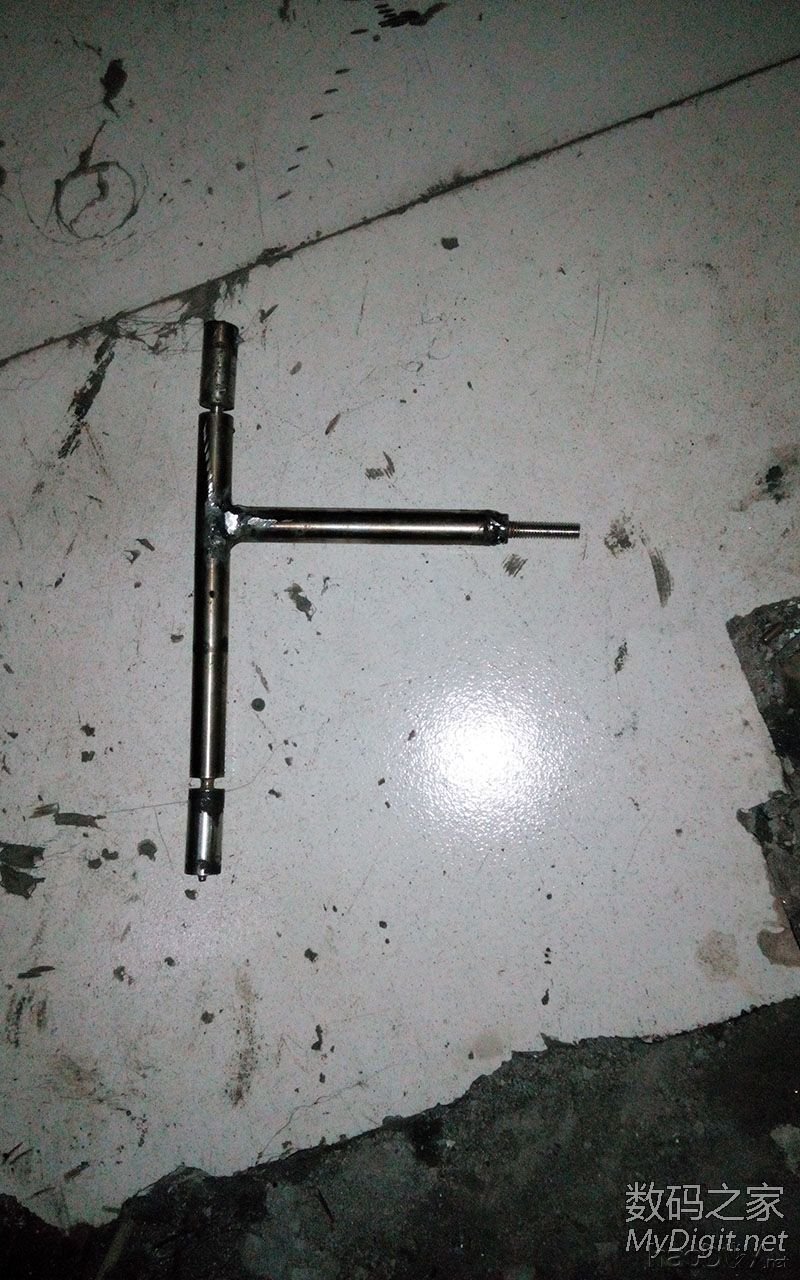

锯两个方框放松香和焊锡膏DIY工作台然后再用电焊机焊一个T行的不锈钢棍(前端焊接一个M4的螺丝),做焊锡丝支架。DIY工作台找一个不锈钢板DIY工作台焊接一个螺丝上面焊接一个垫片DIY工作台DIY工作台DIY工作台全部焊接到不锈钢板上DIY工作台(制作途中发现用哥俩好粘胶也可以实现,于是方管方框是用胶粘的),为了美观涂一层油漆DIY工作台DIY工作台DIY工作台
  • DIY工作台
  • DIY工作台

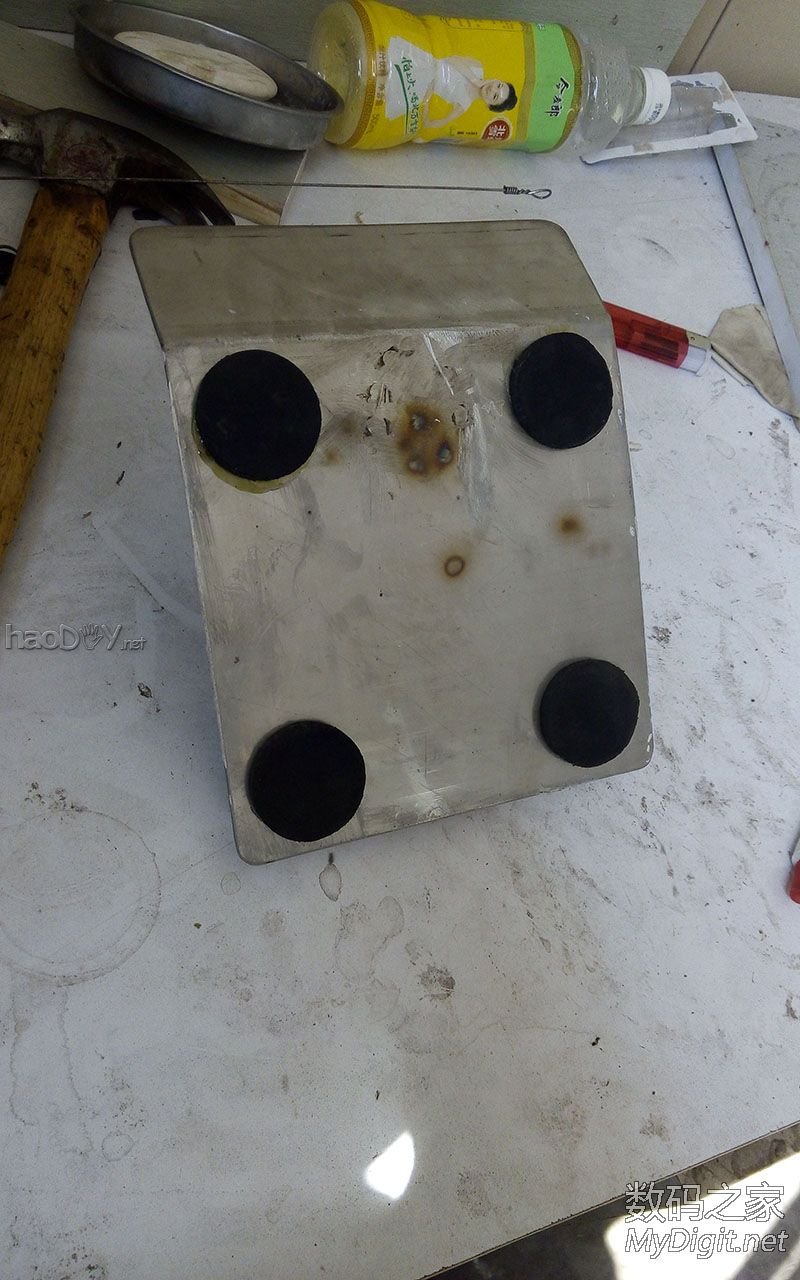

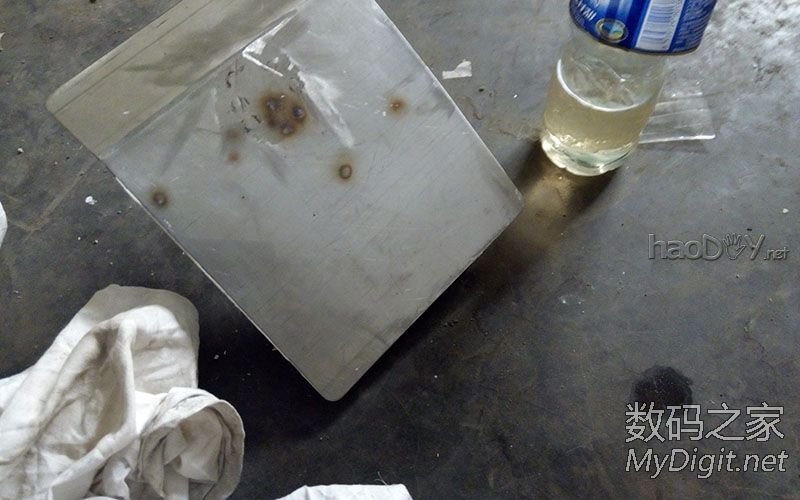

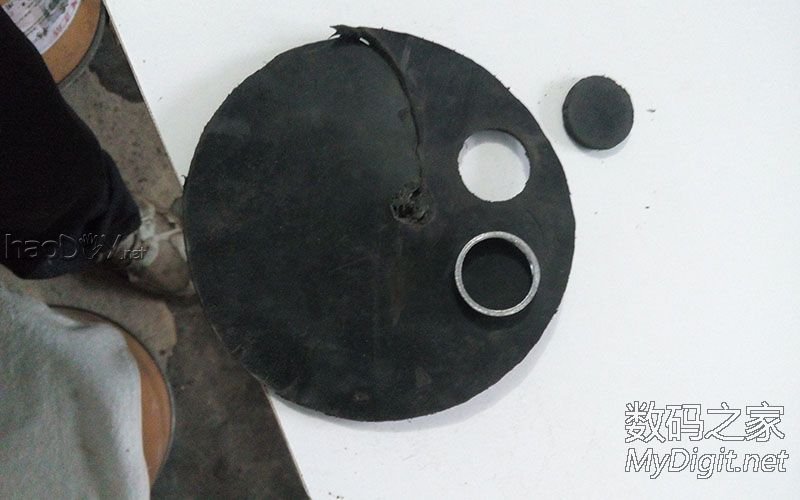

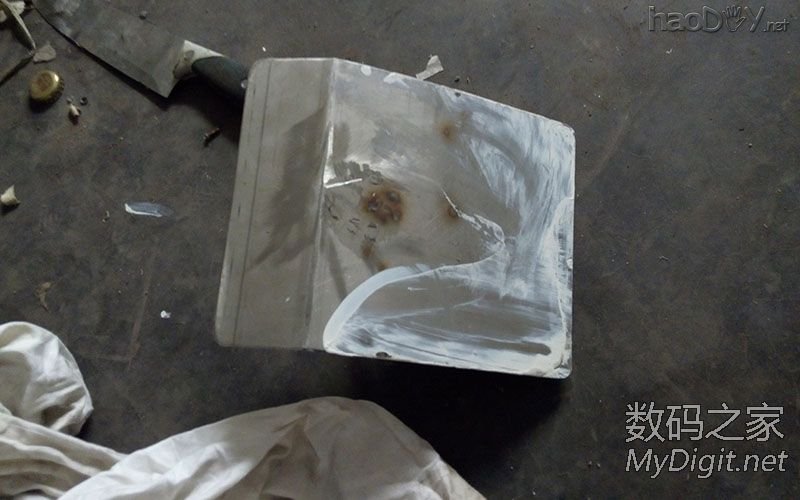

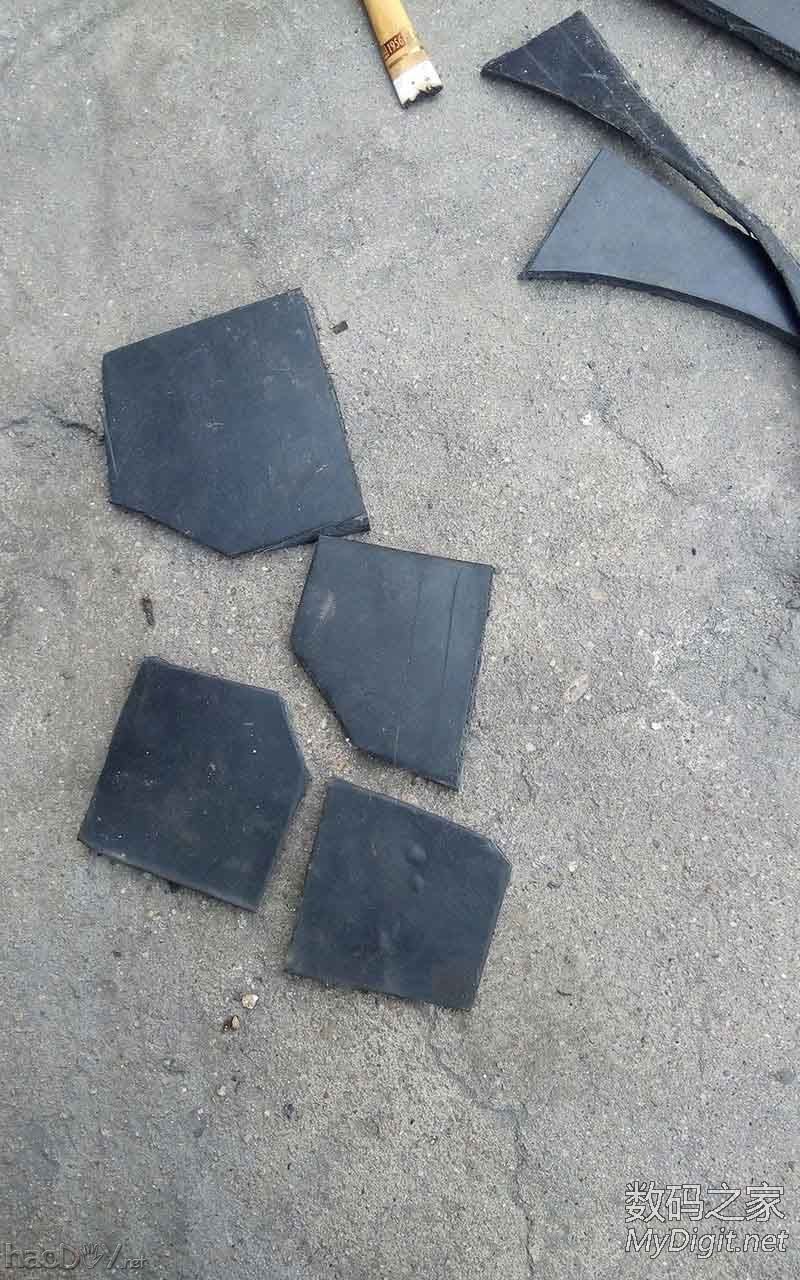

对了,还有几张图片。涂油漆时弄到背面油漆了,于是用稀料把油漆擦掉DIY工作台DIY工作台找了一个废弃的橡胶垫,用一个圆圈冲几个圆形的橡胶垫出来DIY工作台DIY工作台

  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台
  • DIY工作台

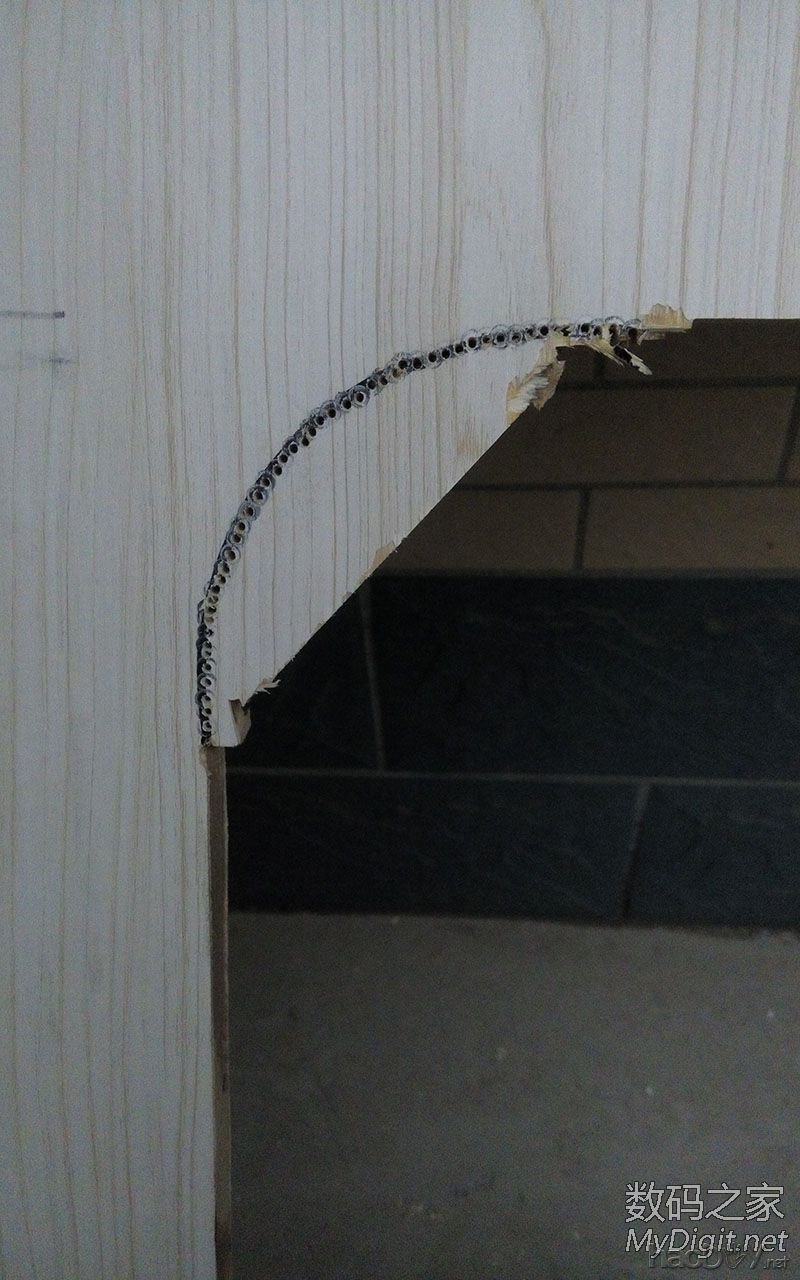

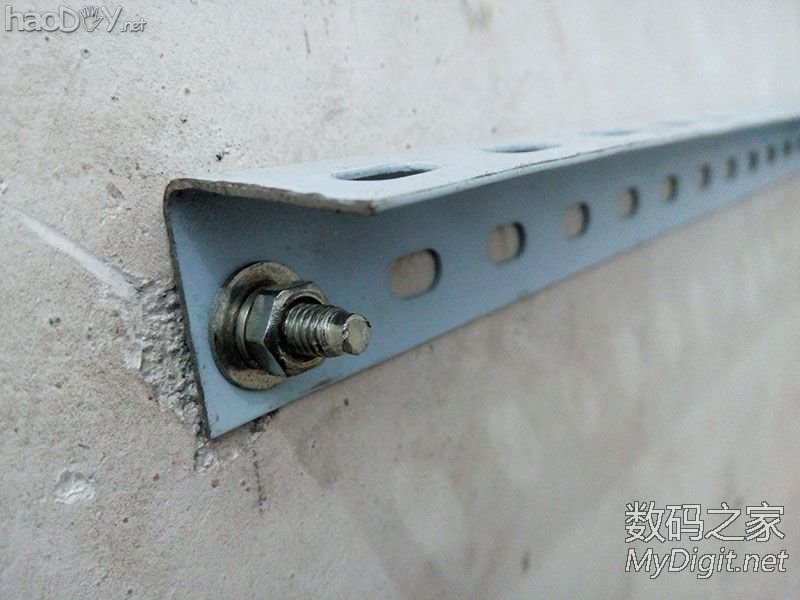

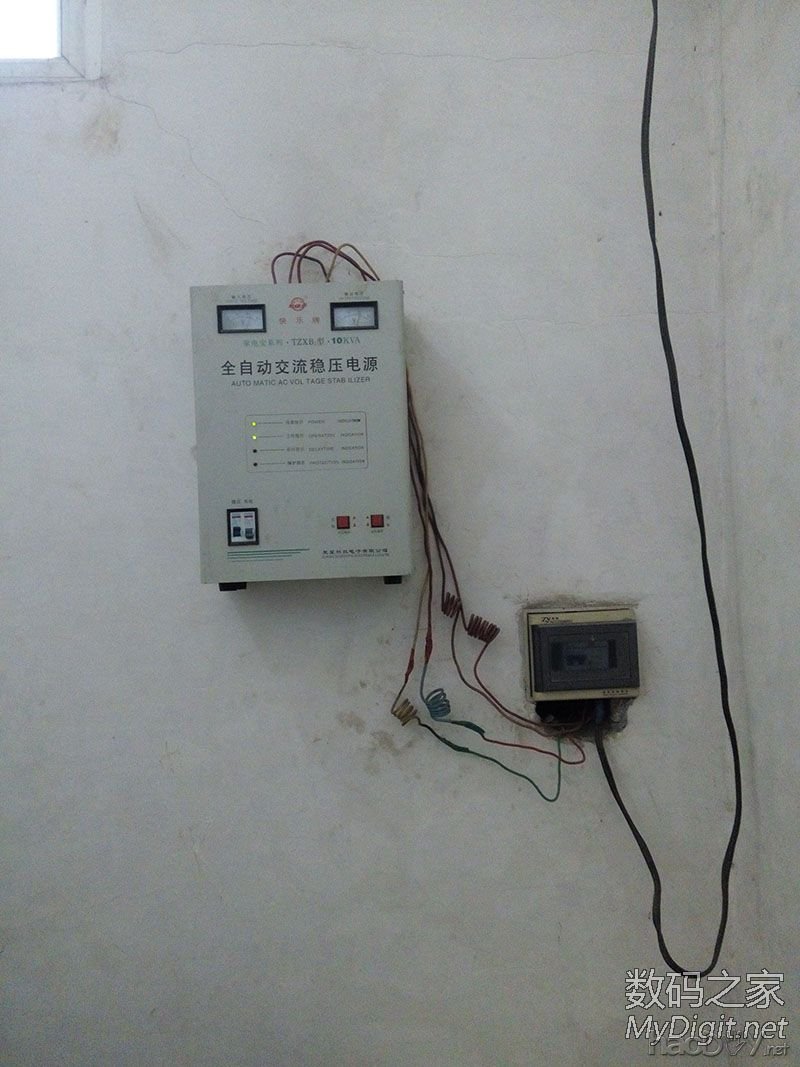

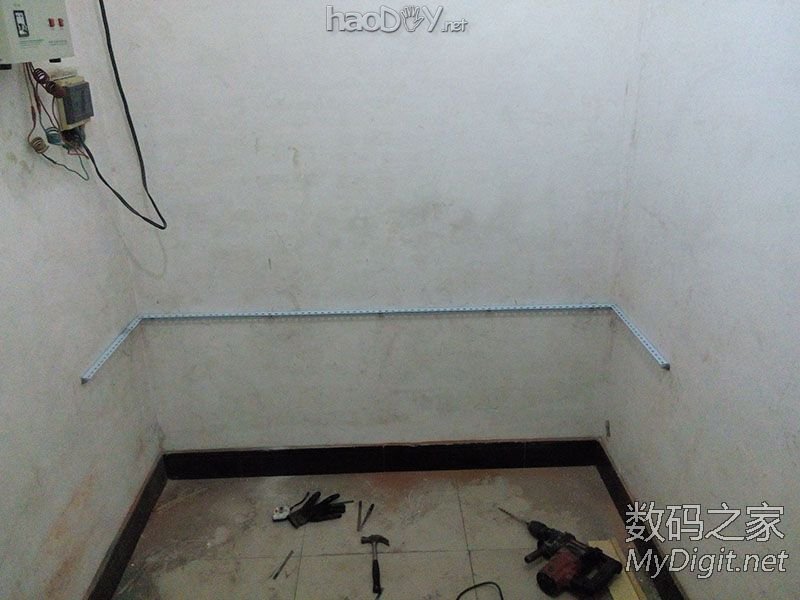

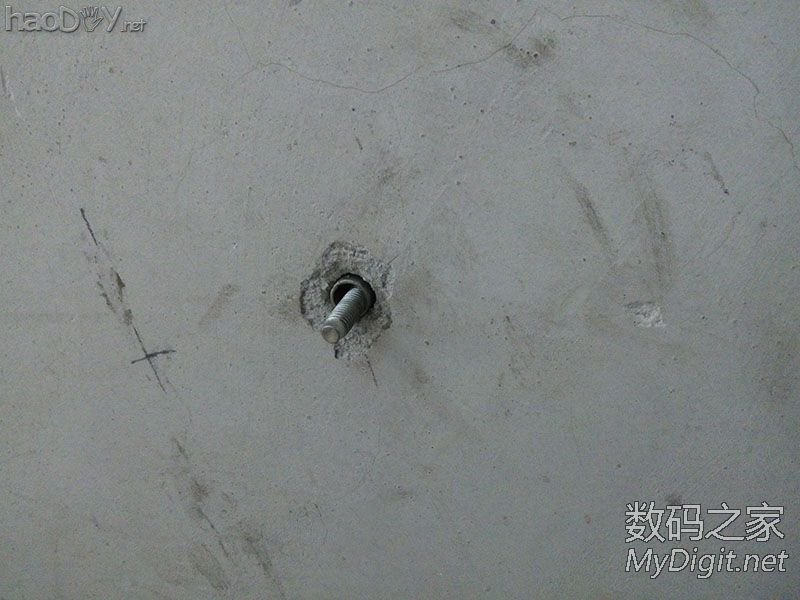

晕,第一次发帖,好像图片都乱掉了。干脆都发上去吧。有的是按照桌面打膨胀丝的图片,有的是墙上的稳压器穿线的图片。有的是工作台桌面内圆弧加工的图片。DIY工作台DIY工作台

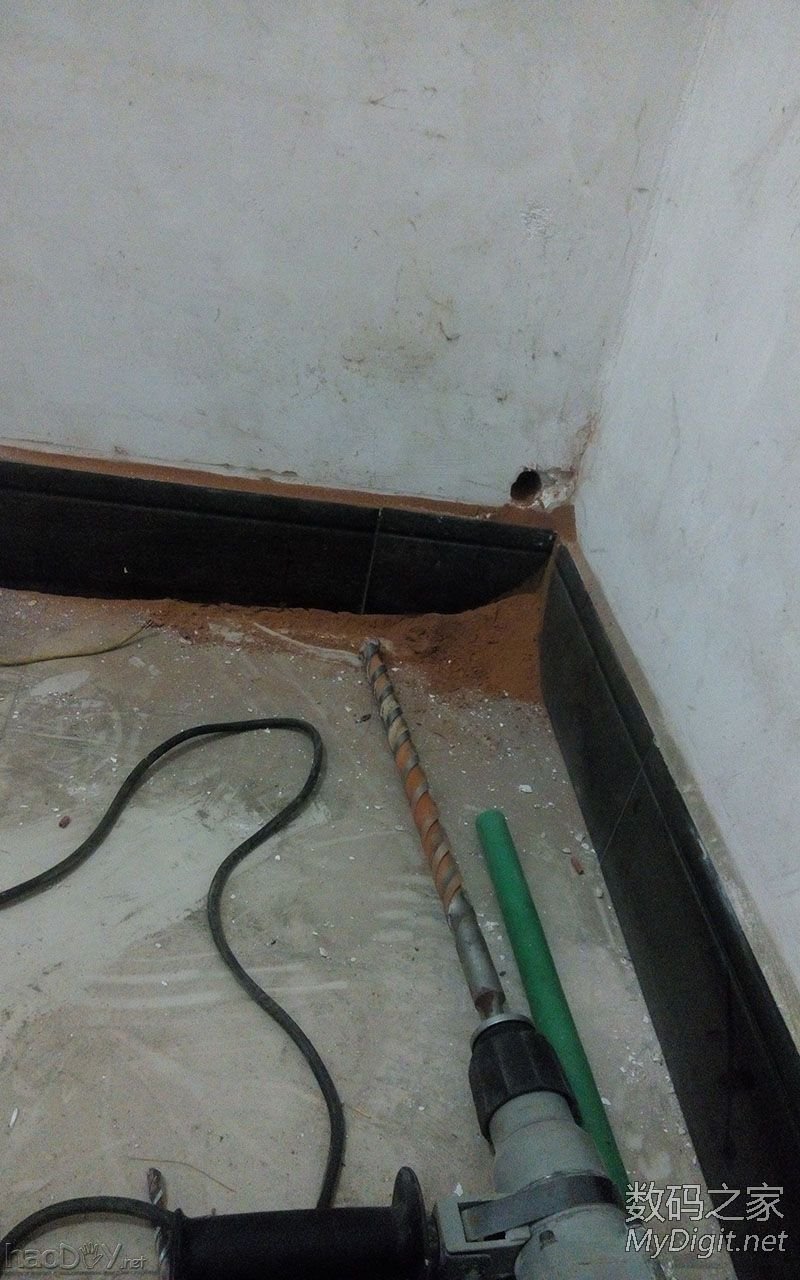

最后这张图是网墙上打孔的照片(37cm 的墙,好难打),孔是直接通到室外的,打算在室外埋一根地线(防静电焊台专用),因为舍不得在地板上打孔,何况地板墙角还有根基不好打,之后往墙上打了。目前只进行到这步了,后续还会跟新的。谢谢。

  • DIY工作台
  • DIY工作台
