本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

时间:2017-08-16 16:53来源:itbbs.pconline.com.cn 作者:admin 点击:
悲剧!今天上网时,老刷不开网页,路由器进线亮红灯,进路由查看无法连接,本来家里的进户线就比较偏,所以把书房里的网线接口连接路由做主力无线覆盖,现在唯一的一路断了。 本来这个接口就有点抽风,有时候1000MB变100MB,去年换了模块好了一段时间,这下完

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

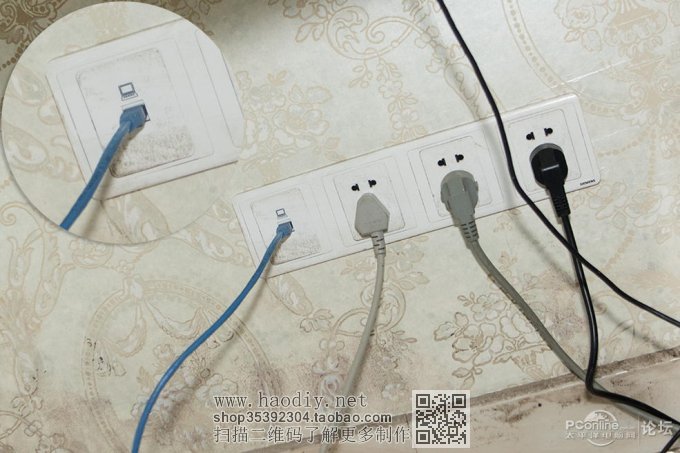

悲剧!今天上网时,老刷不开网页,路由器进线亮红灯,进路由查看无法连接,本来家里的进户线就比较偏,所以把书房里的网线接口连接路由做主力无线覆盖,现在唯一的一路断了。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来这个接口就有点抽风,有时候1000MB变100MB,去年换了模块好了一段时间,这下完全挂了,原来装修时网线不够,临时买了条5类线,装完测速才知道是条假安普,本来也就凑和用着了,没想到好景不长,这才3年的时间就完全无药可救了。自己换线塞了一半死活过不去。所以各位装修时千万记得用好线,特别是这种预埋的这是血的教训。如果再重新布线,需要破墙成本太高,从这里过去到进线,3块80X80的要换,算上人工1000出头伤不起,而且还有可能伤到边上的微金石最后作罢。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

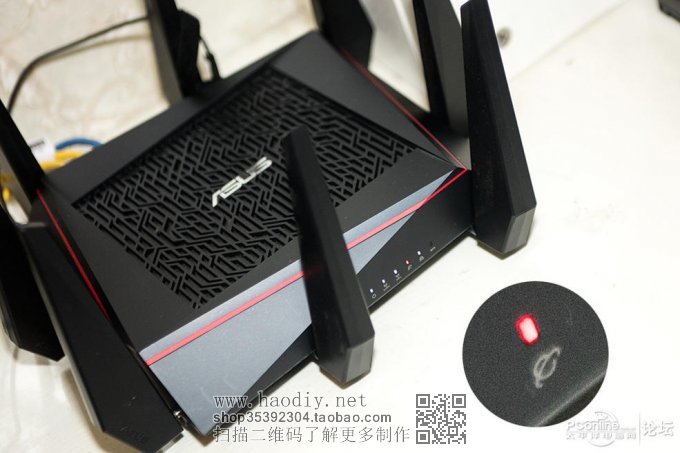

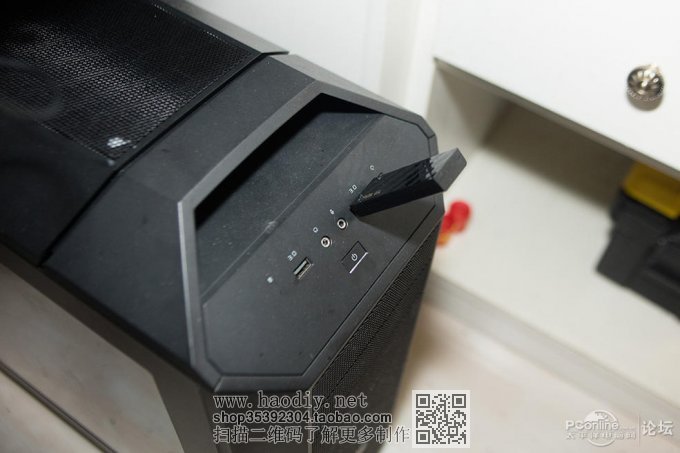

无奈之下把原来笔记本是用的USB网卡AC55拆到台式机,把AC5300放到客厅使。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

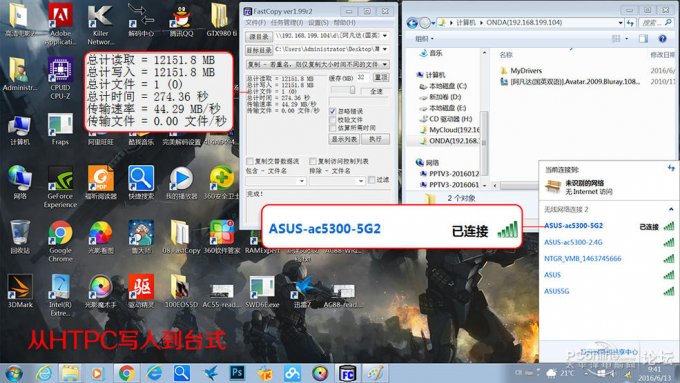

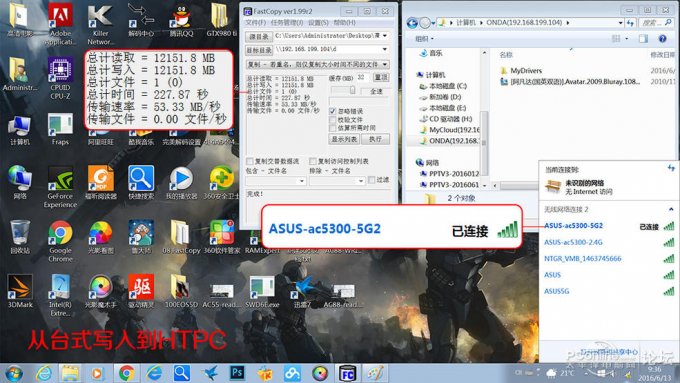

但是这个速度我实在是受不了,一直习惯从NAS中直接调用文件,我是当本地磁盘用的,现在速度慢了好多实在是不习惯 。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

特别是时间长了之后,USB网卡长期满载使用发热量降频,速度又缩了一些,实在无奈,最后想到了PCIE接口的无线网卡。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

随后就入了这块大红大紫的华硕PCE-AC88 ,本来自己用的就是华硕的AC5300所以更可以发挥出这卡的速度。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

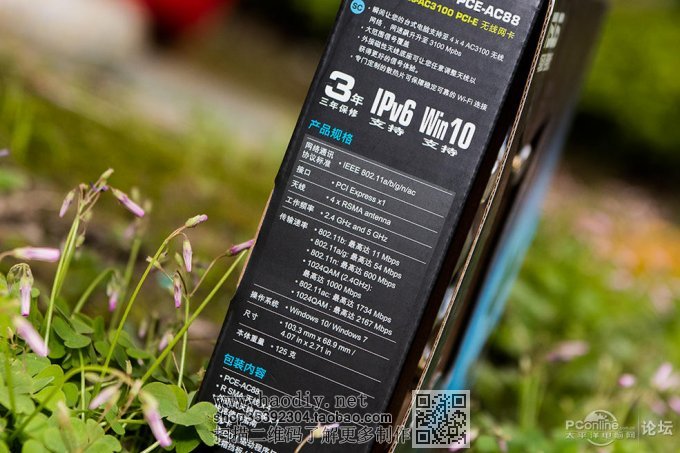

4*4 mimo的传输在5G达到了2167M,看参数即便是衰减掉一些,应该也比我原来千兆有线的速度快一些,虽然不便宜,但比起我破墙换线来经济得多了。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。


本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

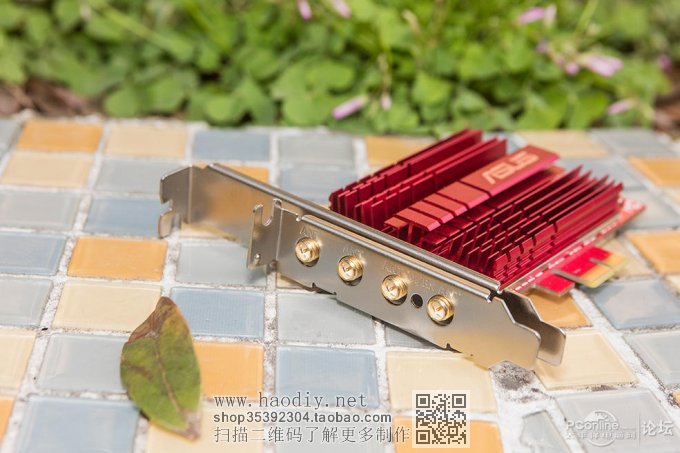

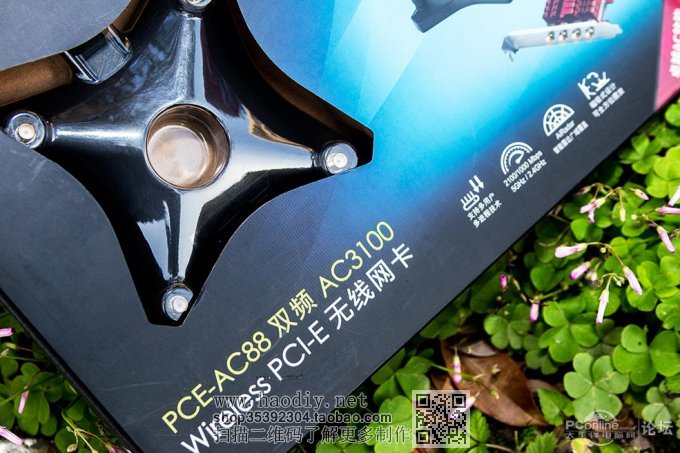

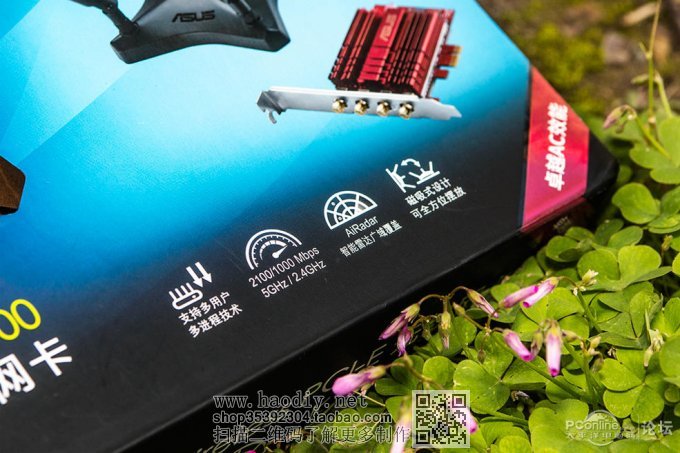

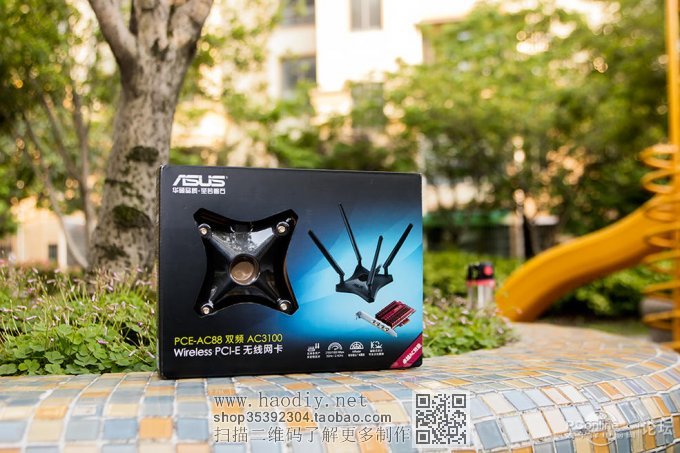

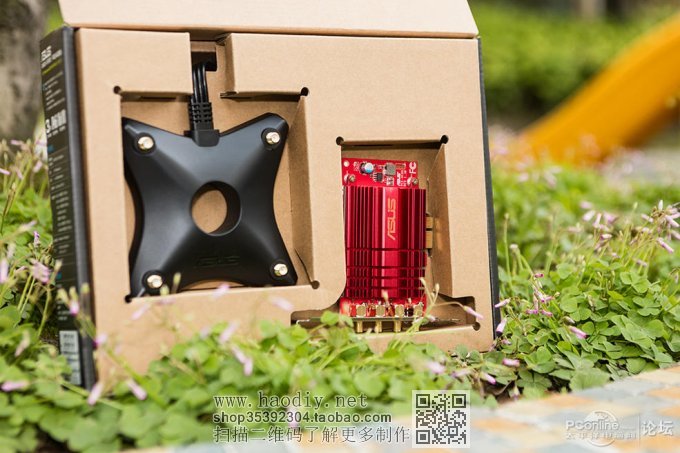

第一次用PCIE接口的无线网卡,感觉外观还是挺霸气的。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

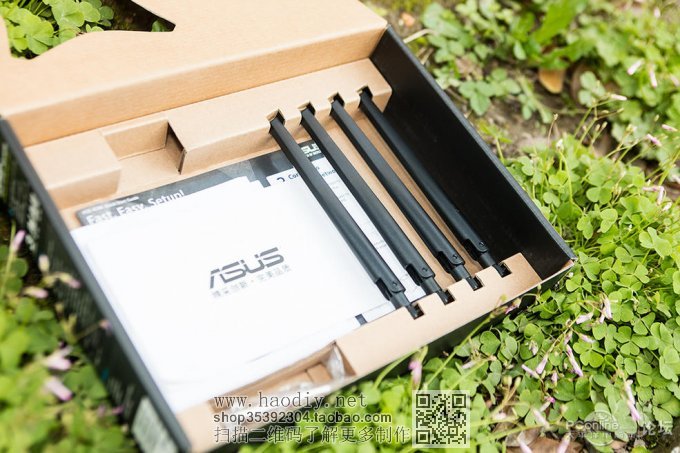

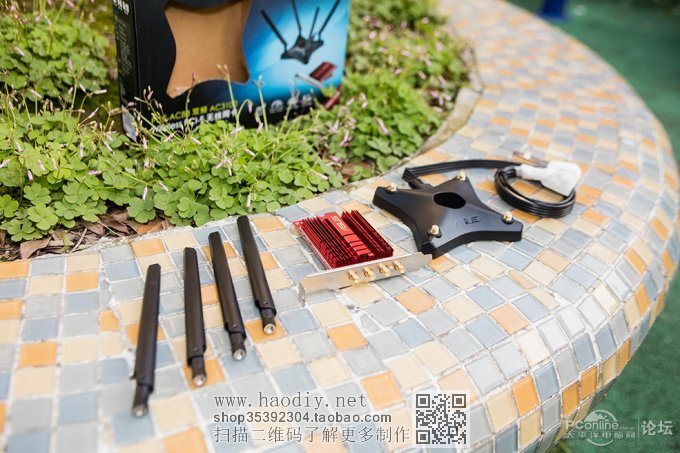

配送的是一个星形的底座及4条5DBI的全向天线。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

驱动盘说明书及保修卡,其实现在驱动盘没啥用,我的电脑都没配光驱,给个直接下载的地址就OK了,不过有总比不没有强,我不需要不代表所有人都不需要。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

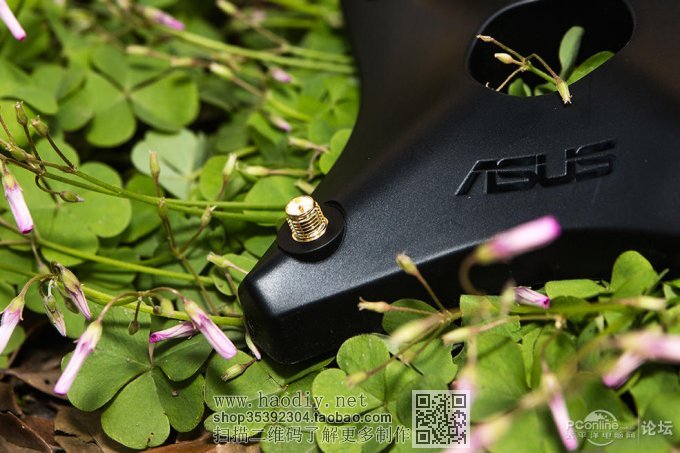

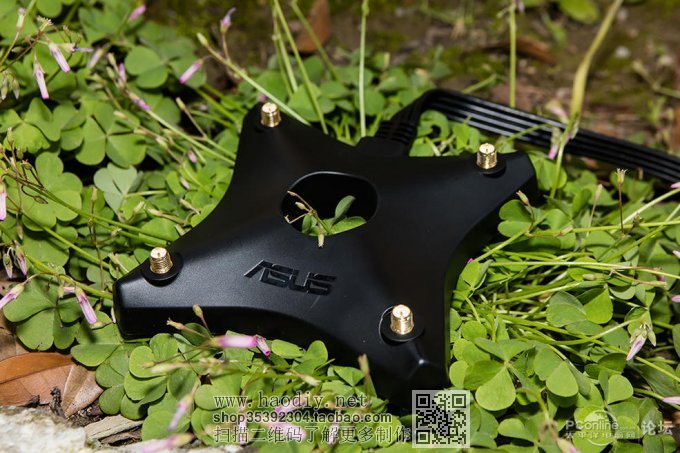

星形的底座,4个接口都镀金处理防止氧化,减少信号的损失。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

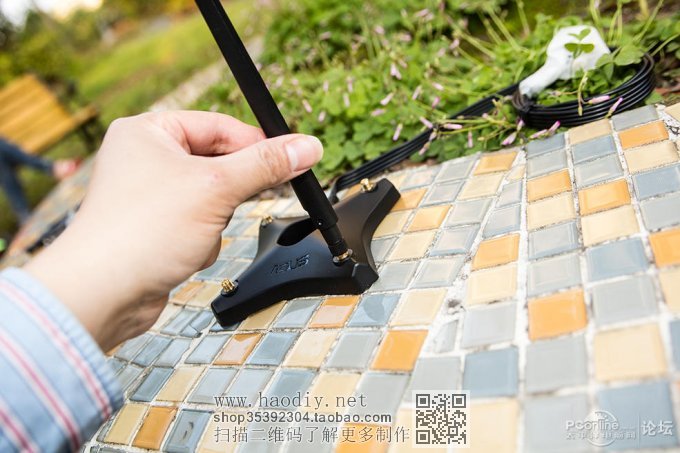

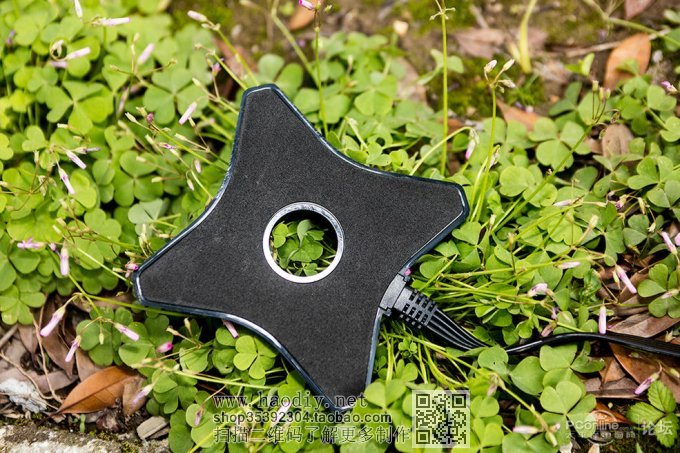

采用了磁化底座,可以吸附在机箱任意位置,而底部的软垫防止吸附时滑动。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

先把4个天线装起。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

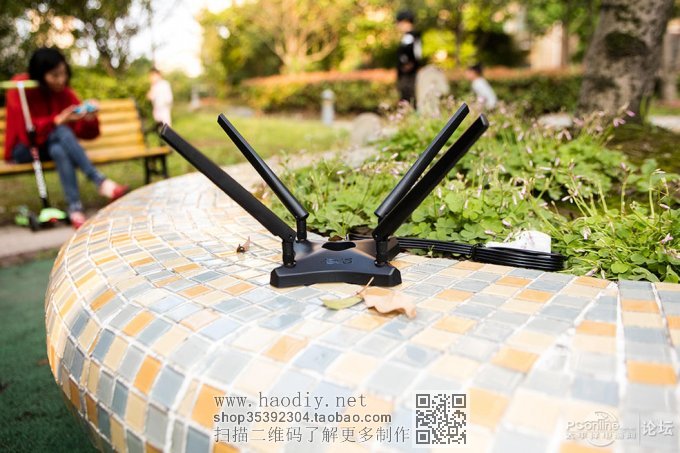

4条全向天线可以任意的调整角度以得到最好的信号接收。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

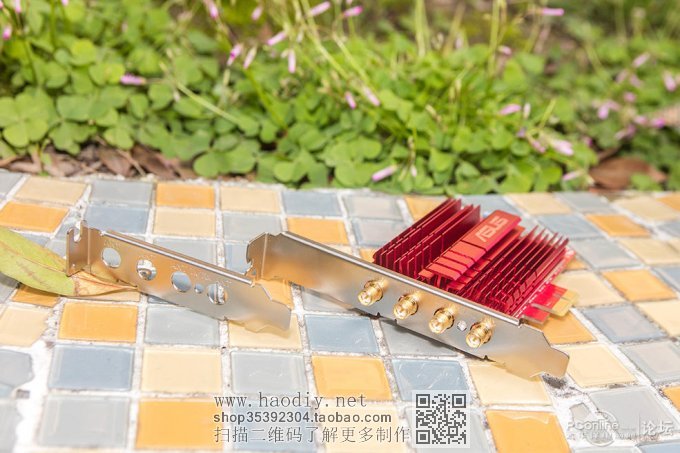

配送了一高一矮的2块档板,适合大机箱及ITX的小机箱更换。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

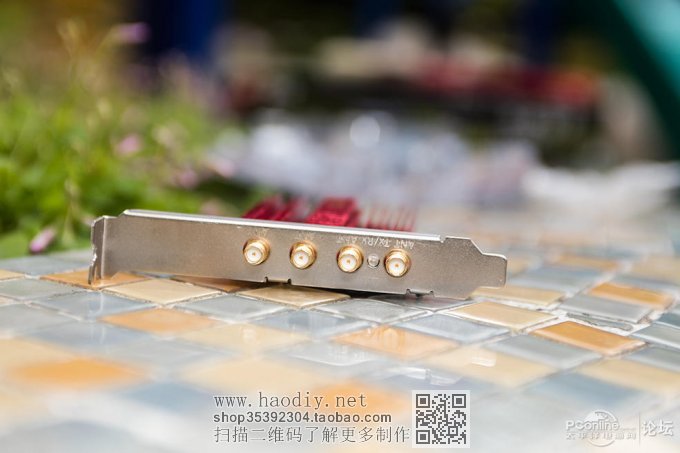

在第3-4口之间有一个LED的指示灯,估计厂家意图是监测网卡运行状况。其实我想说的是这指示灯装在这个位置并没有太大的意义,一把PCE-AC88插入机箱,谁会钻到机箱后面去看呢,不如做在天线底部上查看方便。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

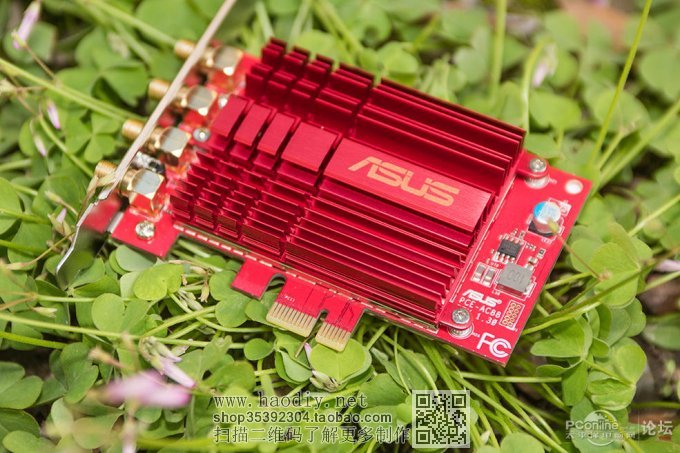

正面覆盖有大面积散热片保证网卡的稳定工作。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

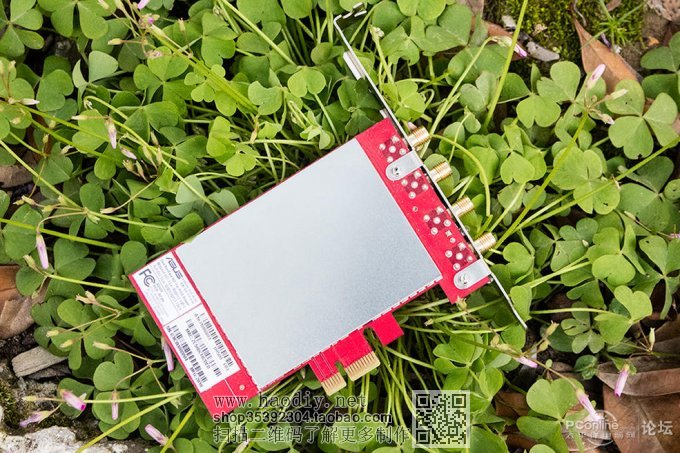

背面覆盖金属罩防止机箱内其它信号的干扰,增稳定性。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

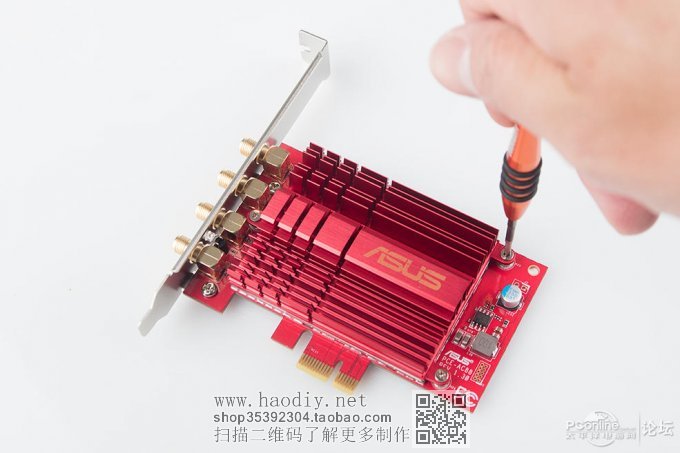

每次拆机是少不了的,所谓不拆不爽。不过拆解PCE-AC88实在没有太大的难度,少了一些挑战。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

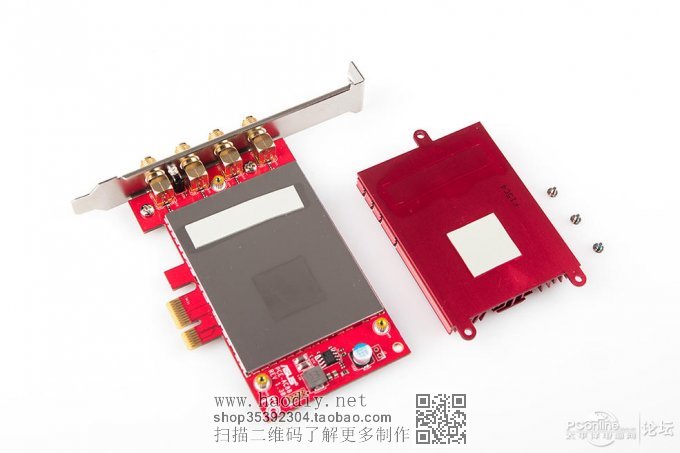

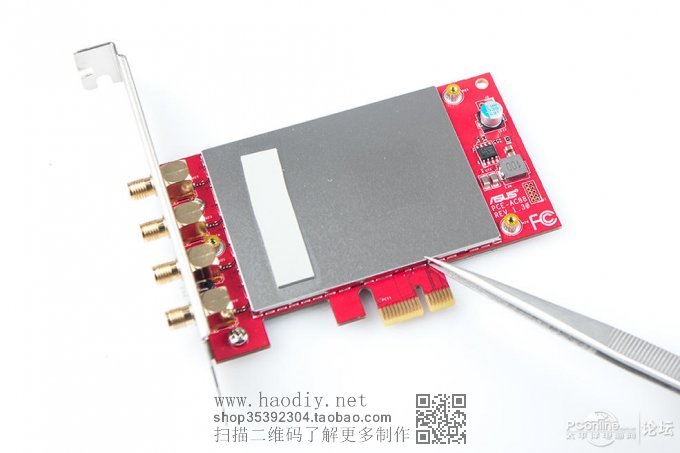

在散热片下也有一个金属罩来屏蔽干扰,在金属罩于散热片之间用使用导热贴。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。





本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

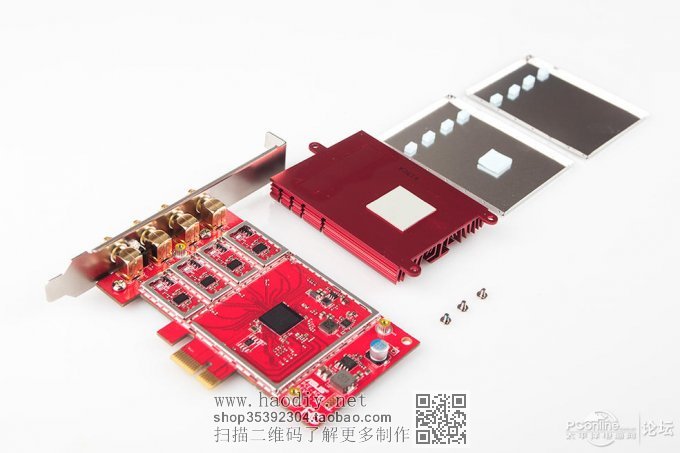

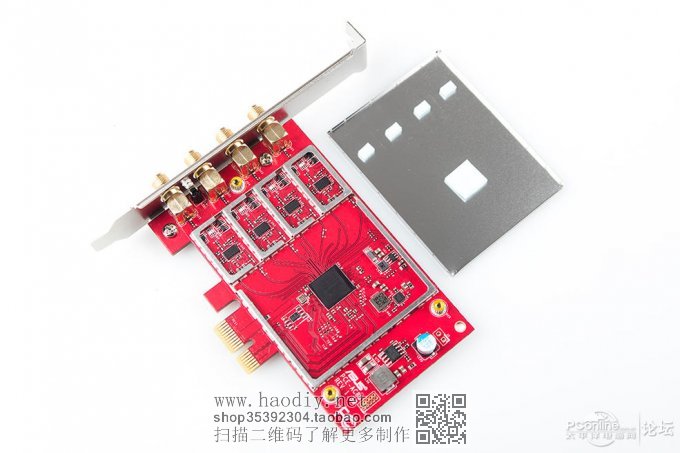

挑开金属罩可以看到金属罩内芯片对应的位置也有导热贴,芯片上的热量通过导热贴传到金属罩再经过金属罩上的导热贴传导到散热片上散热。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

对面采用同样的做法,功放芯片上也有导热贴。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

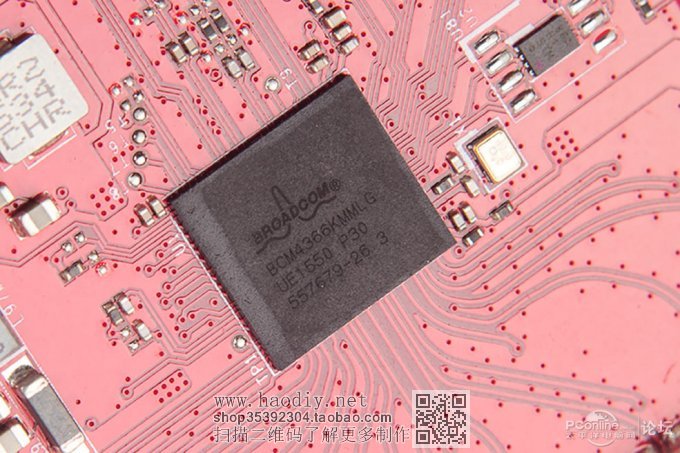

主控采用的是BCM4366集成了802.11ac Wave 2的多个功能,包括采用MU-MIMO。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

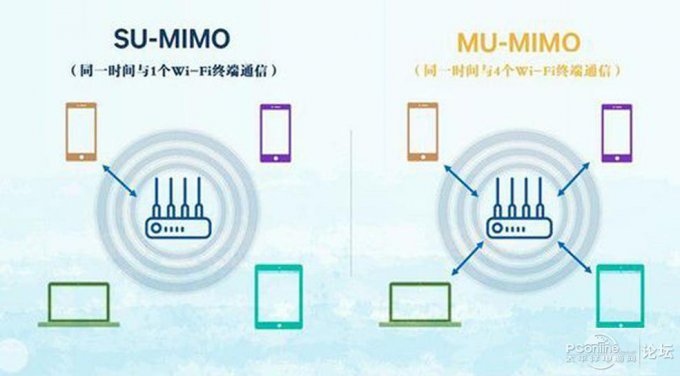

MU-MIMO即多用户多入多出技术可在同一时间最多与4个客户端进行连接和传输。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

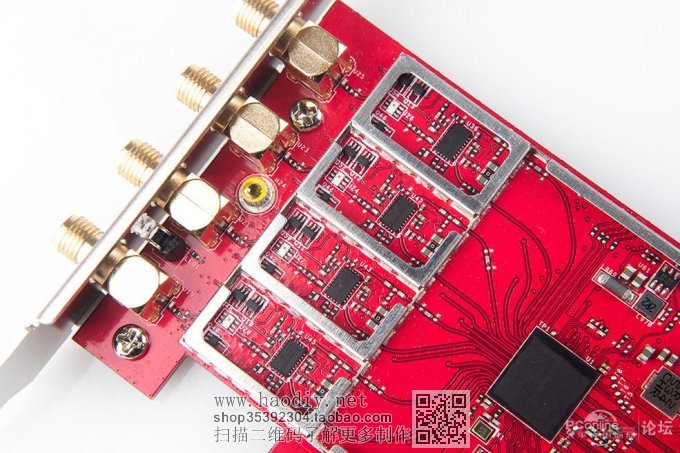

正面四路5G部分,用金属罩划分成独立的空间减小互相的干扰。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

每一路采用了skyworks的FEM SKY85728-11功率放大器。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

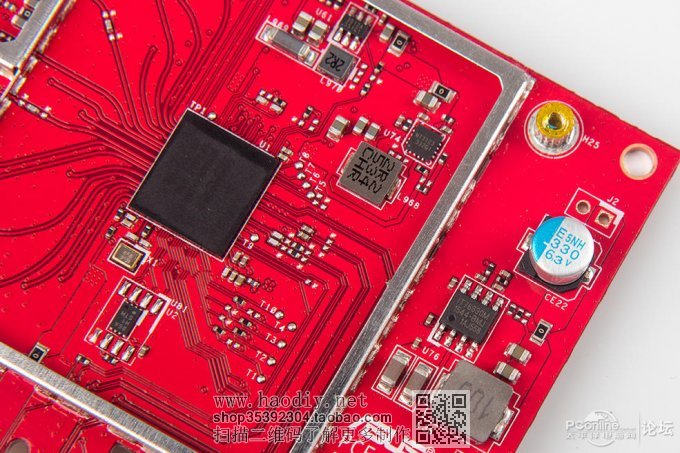

IT76630M DC-DC芯片,带欠压锁定、过流保护、过热保护等多重保护。电流首先进IT76630M的降压与保护再由MT3123双BUCK变换器进行分配,采用了铁素电感。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

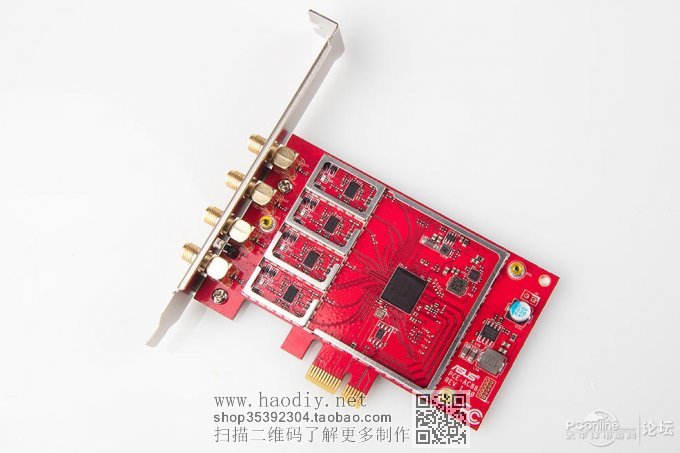

正面全貌,左侧是5G信号放大输出部分,右侧是供电部分。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

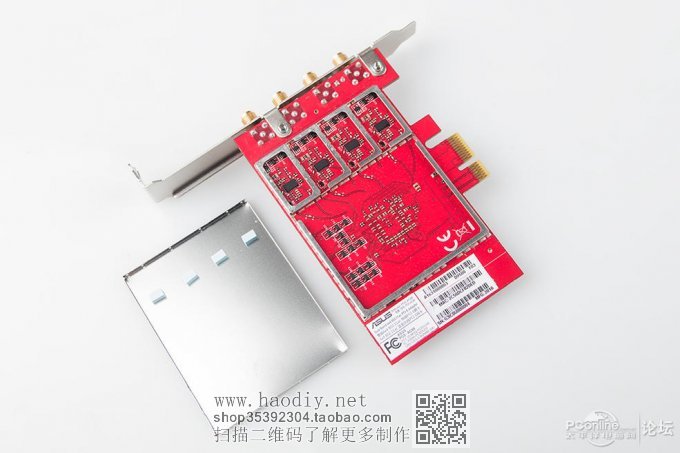

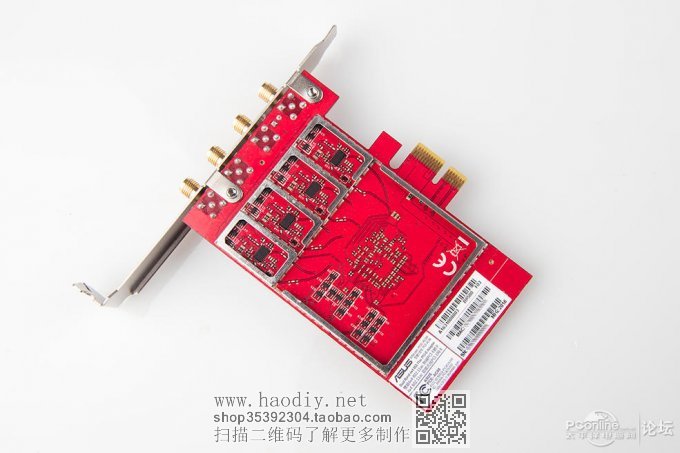

背面为4路2.4G,做法上于5G类似,同样用金属罩划分成独立的空间减小互相的干扰。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

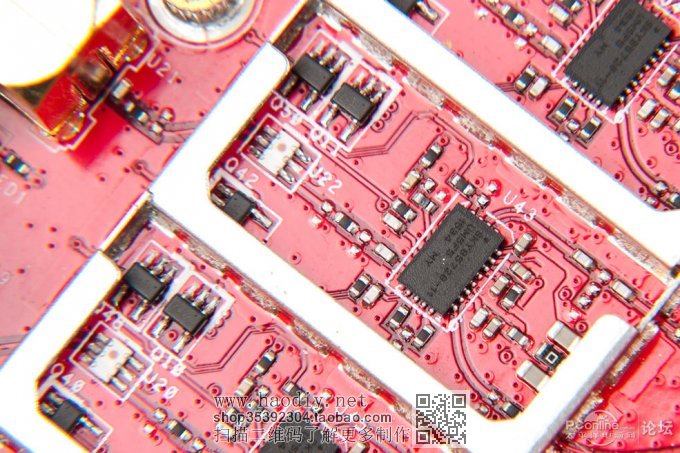

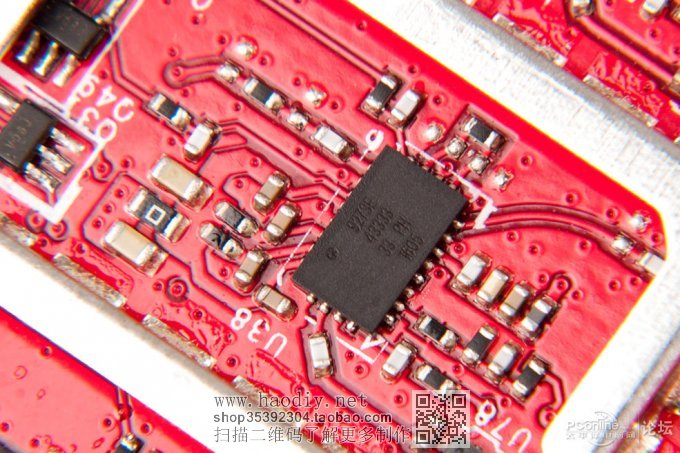

每一种各有一片927SE 43333功放。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

本来是悲剧,结果成惊喜!换了无线,跑得比网线还快。

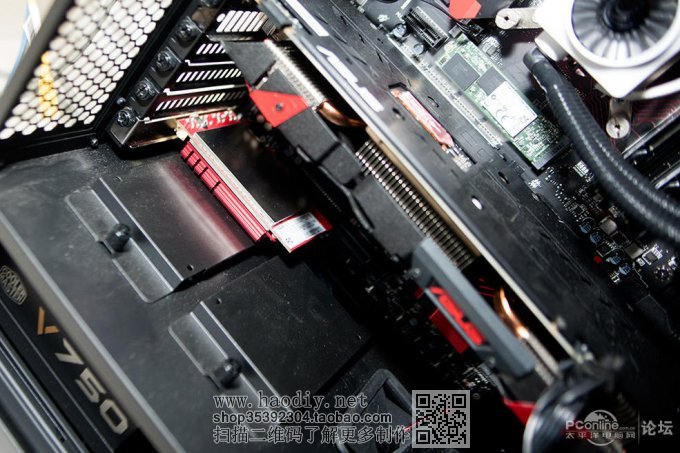

开机箱插卡。
