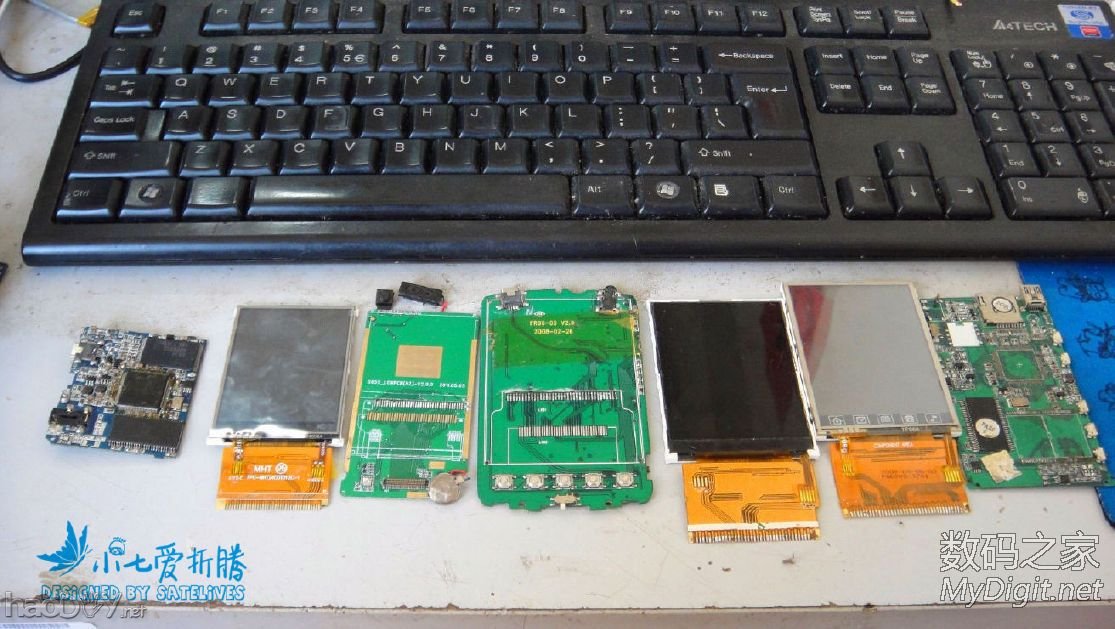

天气那么热，柳江水又那么深，不敢去游泳，闲着又没事干，干脆拆点东西来玩算了，以前同学让帮忙修MP3，MP4，修得好就还回去，修不好就放我这当零件拆了。。 找出这些坏的MP4，把屏幕拆下来，还有几个坏手机，太麻烦了就懒得拆了

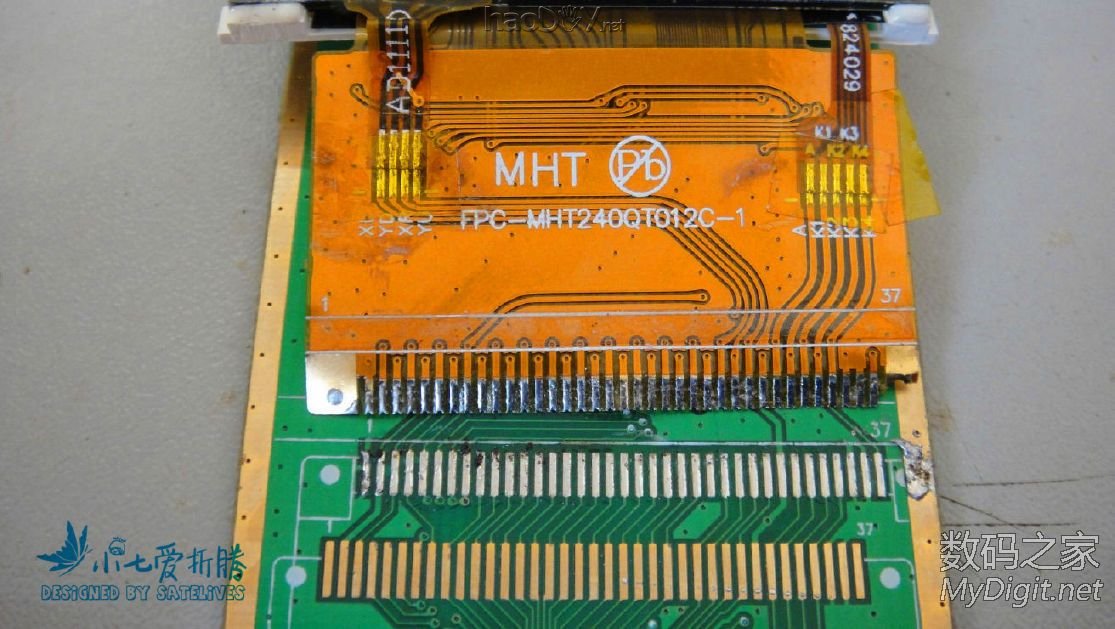

这个是不知名的山寨手机的屏幕（FPC-MHT240QT012C-1），分辨率大概 320x240 ，谷歌后得知屏幕驱动是 ILI9325D

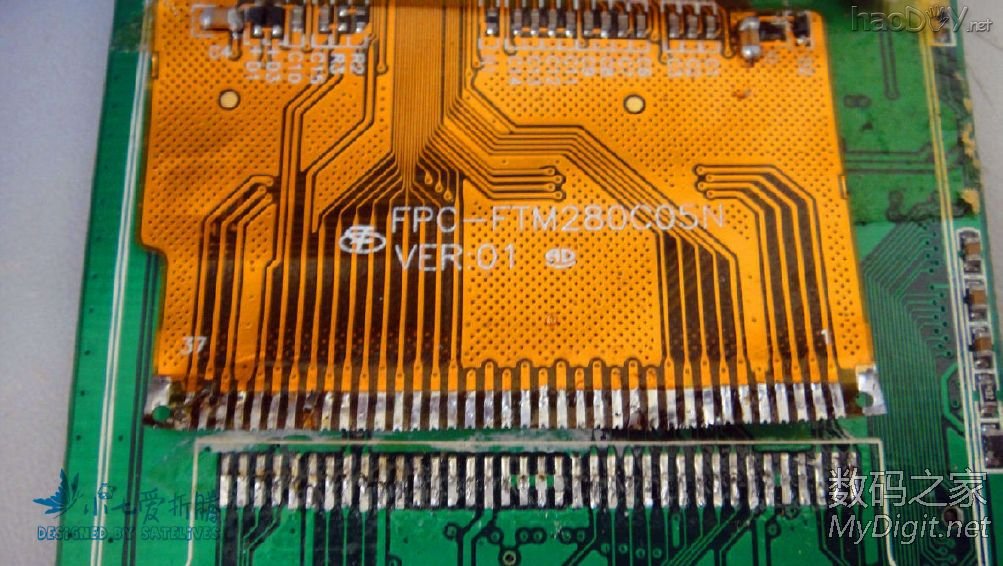

这个是MP4的（FPC-FTM280C05N），240x320分辨率，屏幕驱动IC是 HX8347

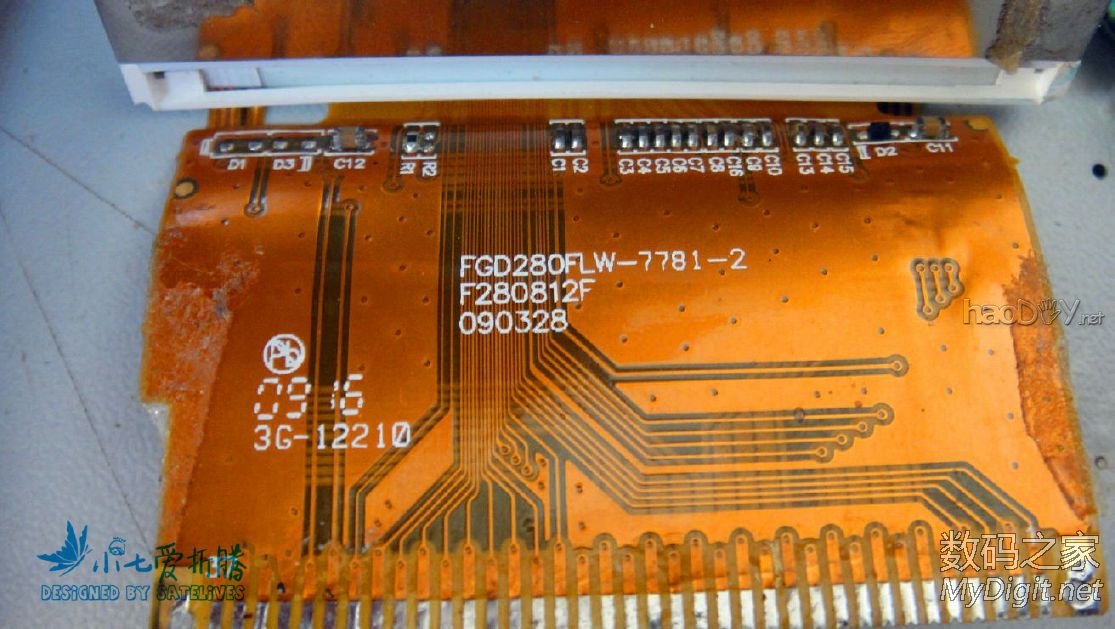

这个也是MP4的（FGD280FLW-7781-2），240x320分辨率，屏幕驱动IC也是 HX8347

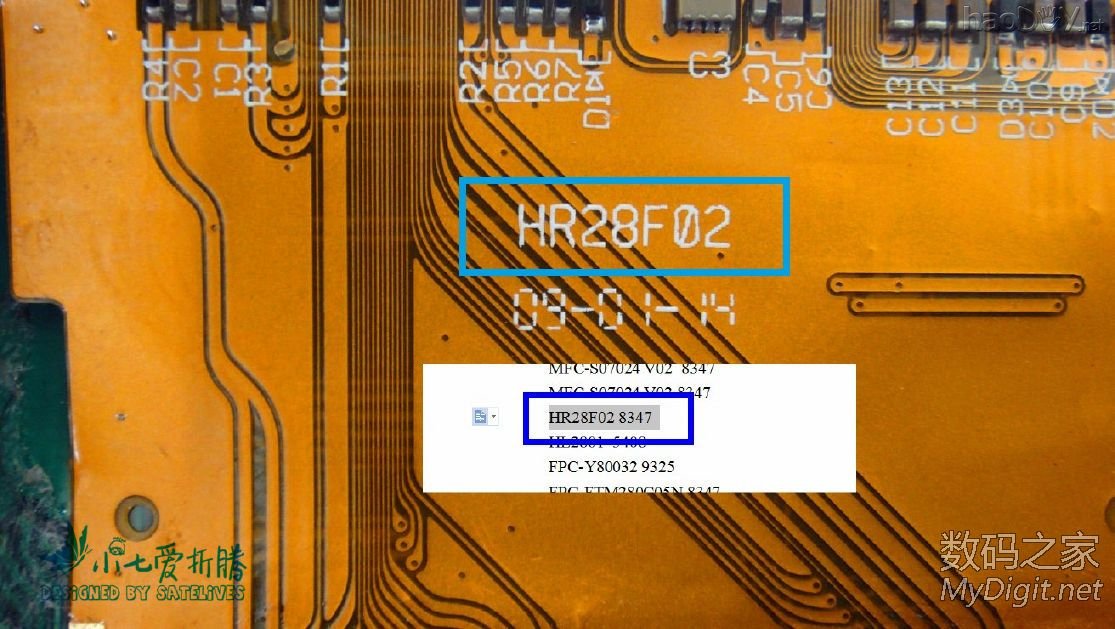

可能有的好奇宝宝会问：小七小七，你怎么知道他们的屏幕驱动是哪个啊？ 这时候小七就会语重深长地说：孩子，你看到屏幕排线上的这个屏号了吗？谷歌百度它，你就知道它的屏幕驱动IC了。。。 HR28F02

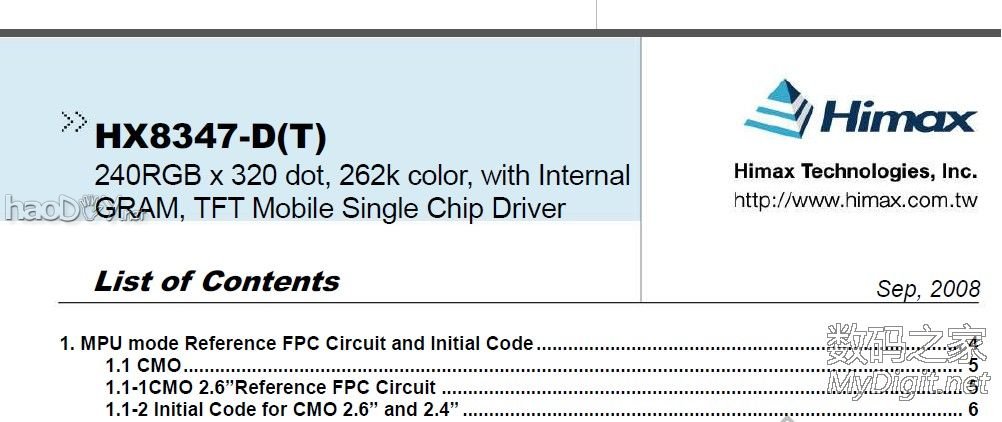

既然知道了屏幕的驱动IC，那么找到对应的数据手册也不难 HX8347-D DATASHEET

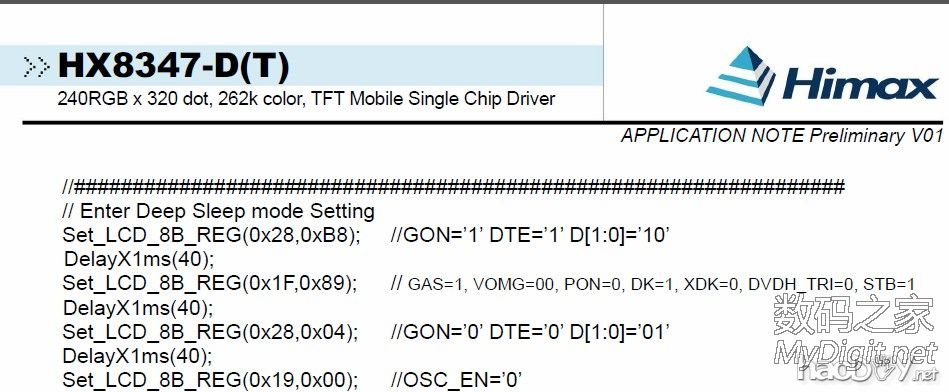

手册中还给出了驱动程序例子

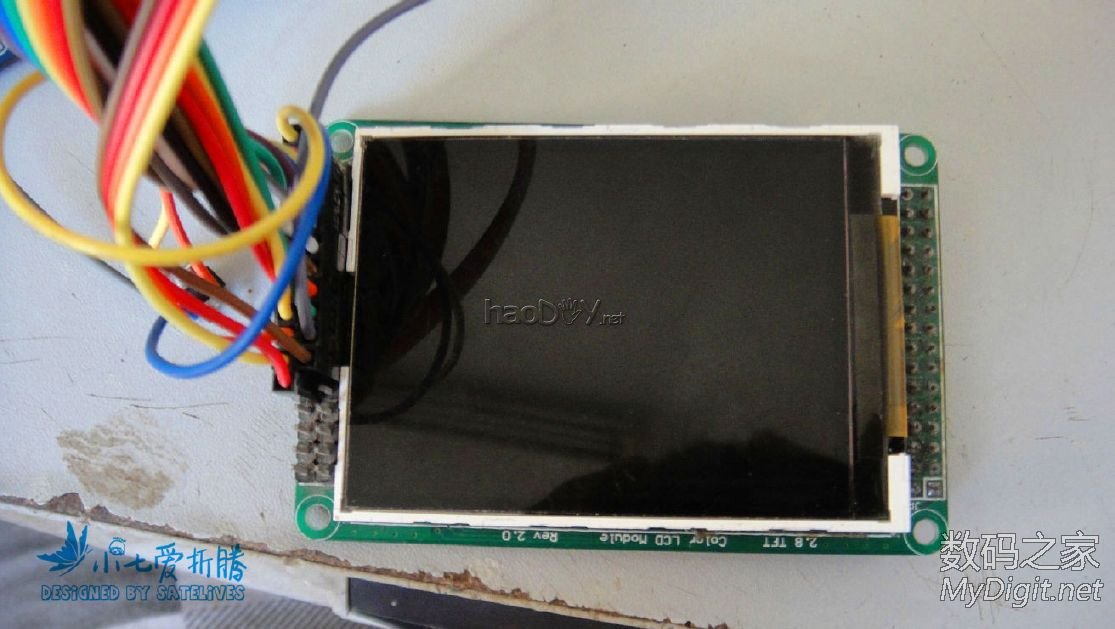

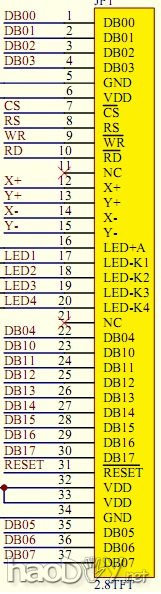

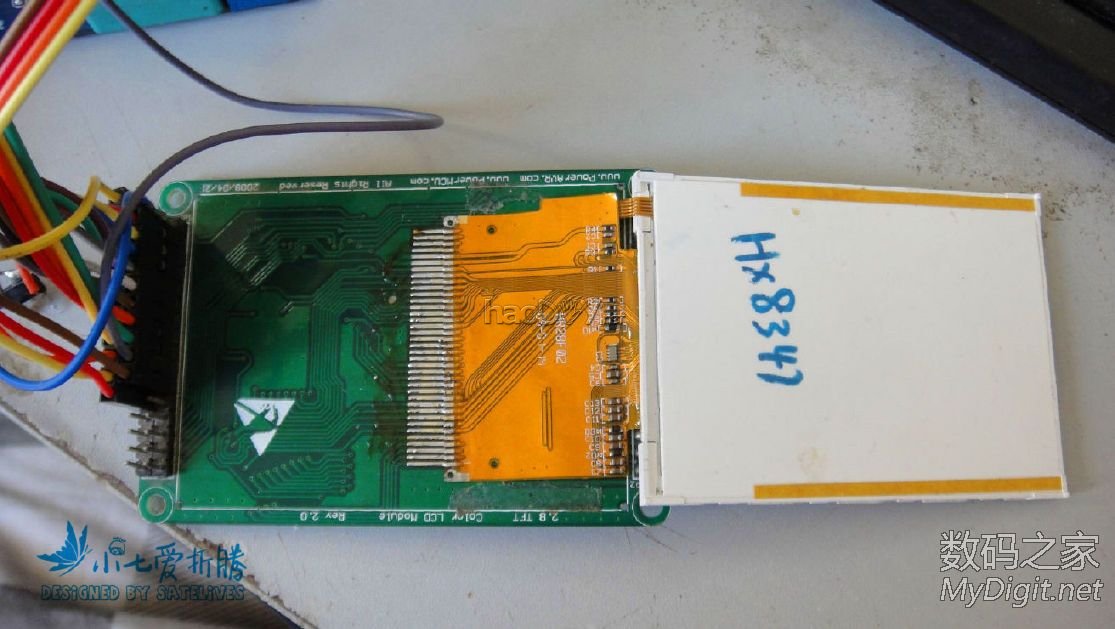

找到一个STM32开发板送的液晶屏模块，上面的接口间距刚刚好，于是把HX8347的屏幕焊上去，然后参照屏幕的排线定义接好线，用的是16位数据线的驱动模式
可能有的好奇宝宝会问：小七小七，你怎么知道他们的排线定义是这个啊？ 这时候小七就会语重深长地说：孩子，你看到屏幕排线上标有AKKKK的字符那里焊有一根小排线了 吗？那个是LED背光的排线，根据LED排线对应的液晶屏排线位置，结合排线大面积覆铜所接的引脚，那个是GND地线，然后淘宝百度谷歌吧，找到相似的排线定义，再结合自己手中的排线来判断。。。。

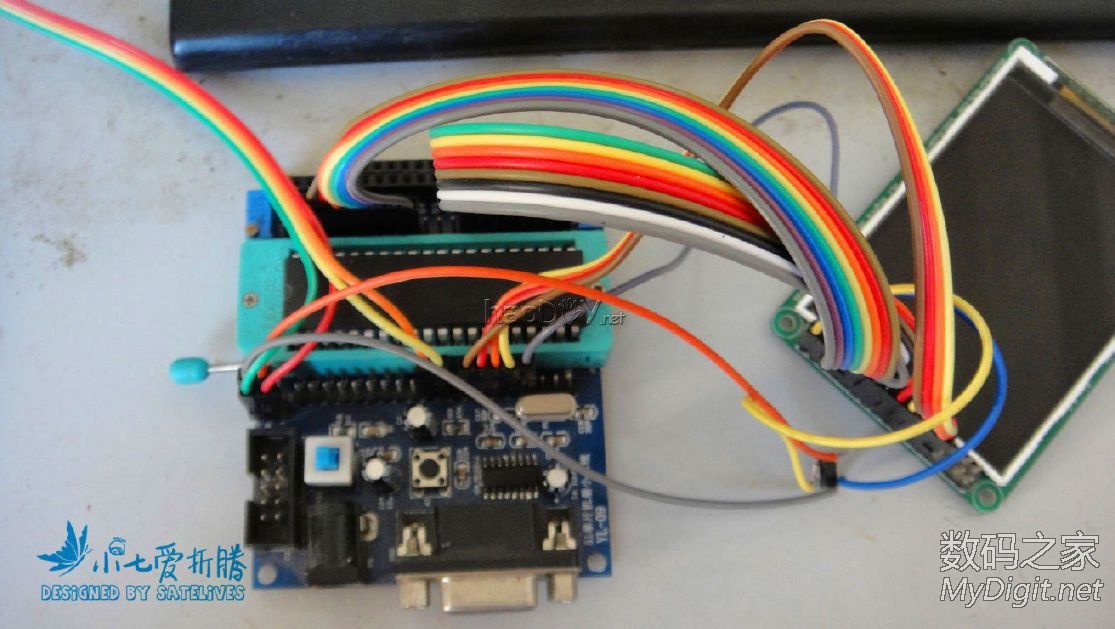

用的是STC12的单片机来驱动

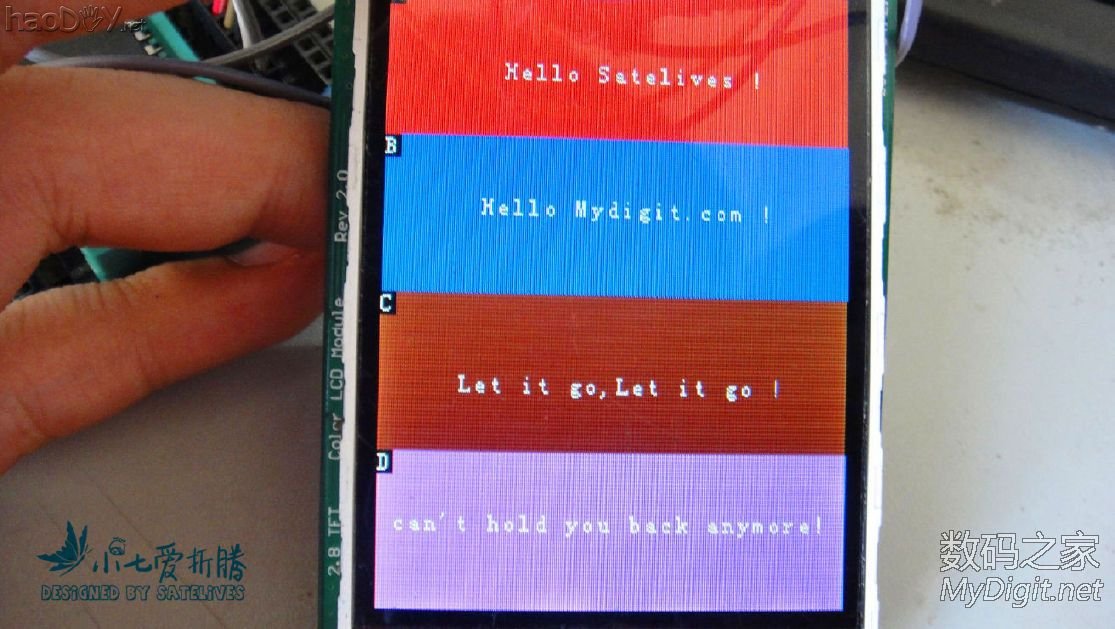

代码那么多，谷歌了一下，网上有例子，就懒得自己写了，直接下载进去验证。。。。 事实证明，废旧的MP4还是有一点点价值的，哇咔咔。。

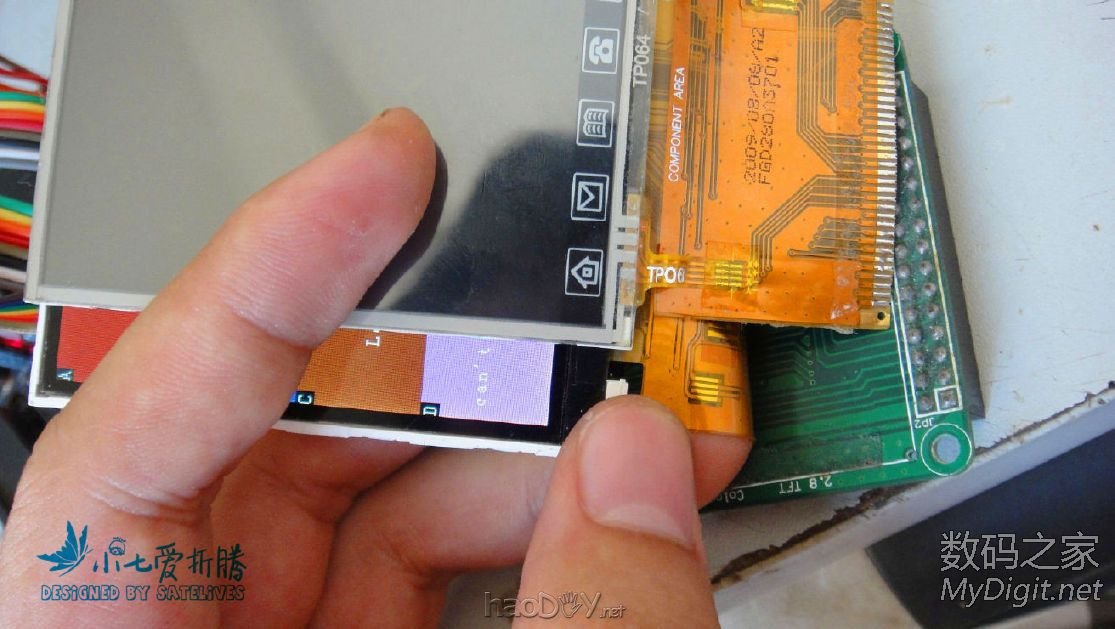

从某个山寨手机上找到一个电阻触摸屏，尺寸差不多，排线刚好对应，等有空了把触摸屏焊上去研究研究
好东西自然不能独享，附上驱动程序： 请输入描述  STC12 HX8347液晶屏驱动.zip (219 K) 下载次数:71 下面这个搜集了常见的屏号对应的驱动IC，可以根据排线上的屏号找到对应的屏幕驱动IC 请输入描述 最全的各种屏驱动对照表.zip (44 K) 下载次数:266
