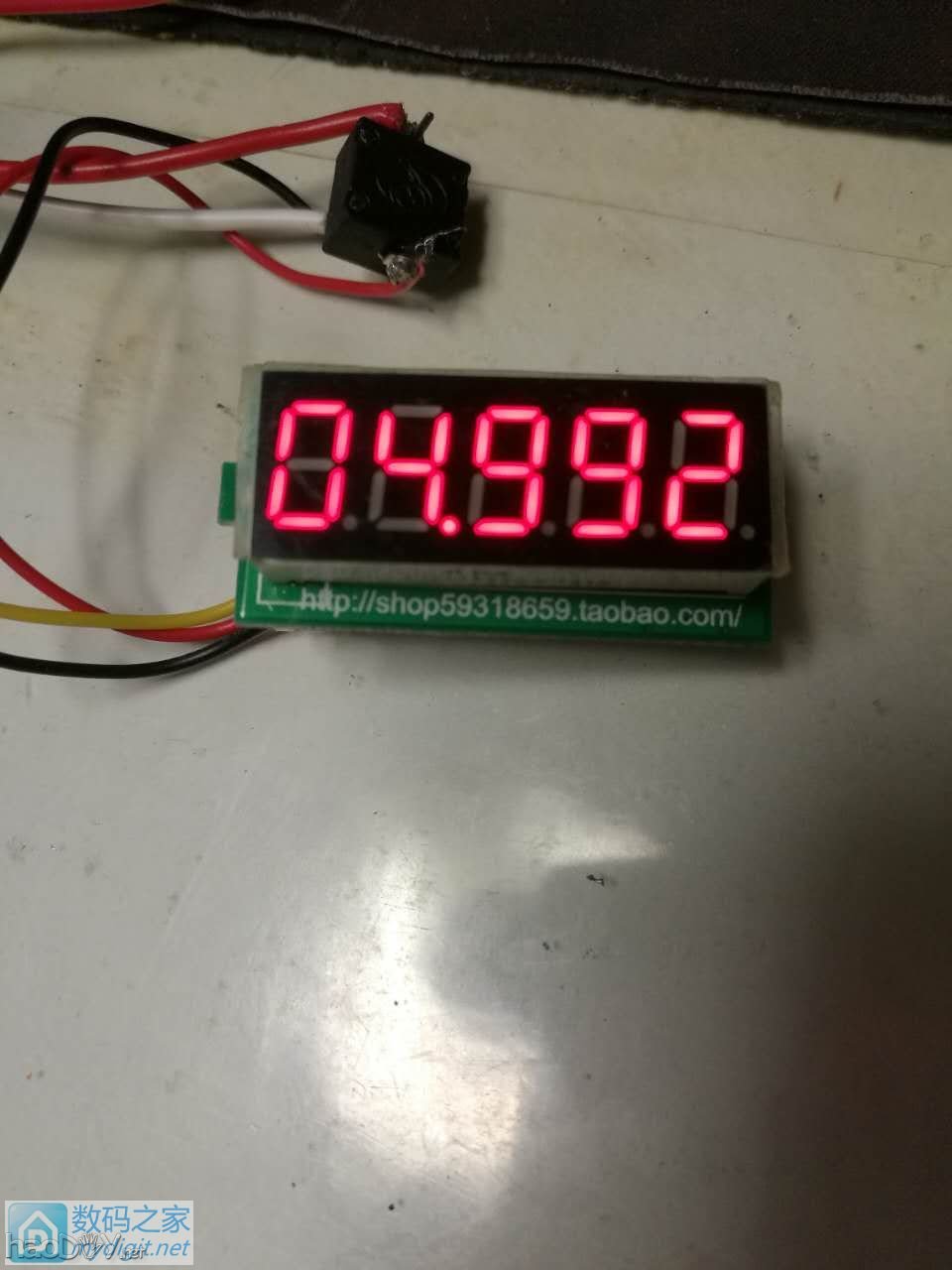

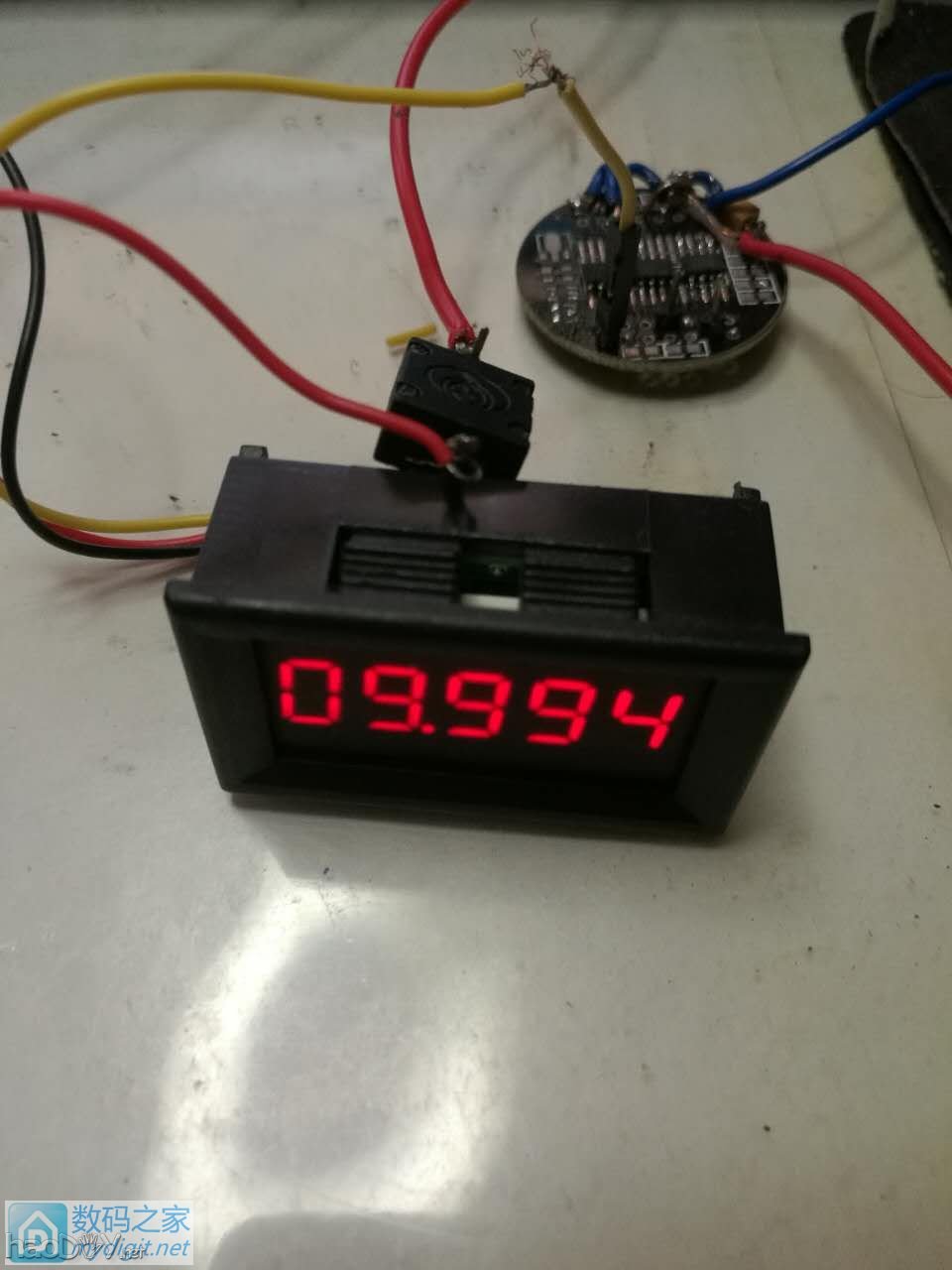

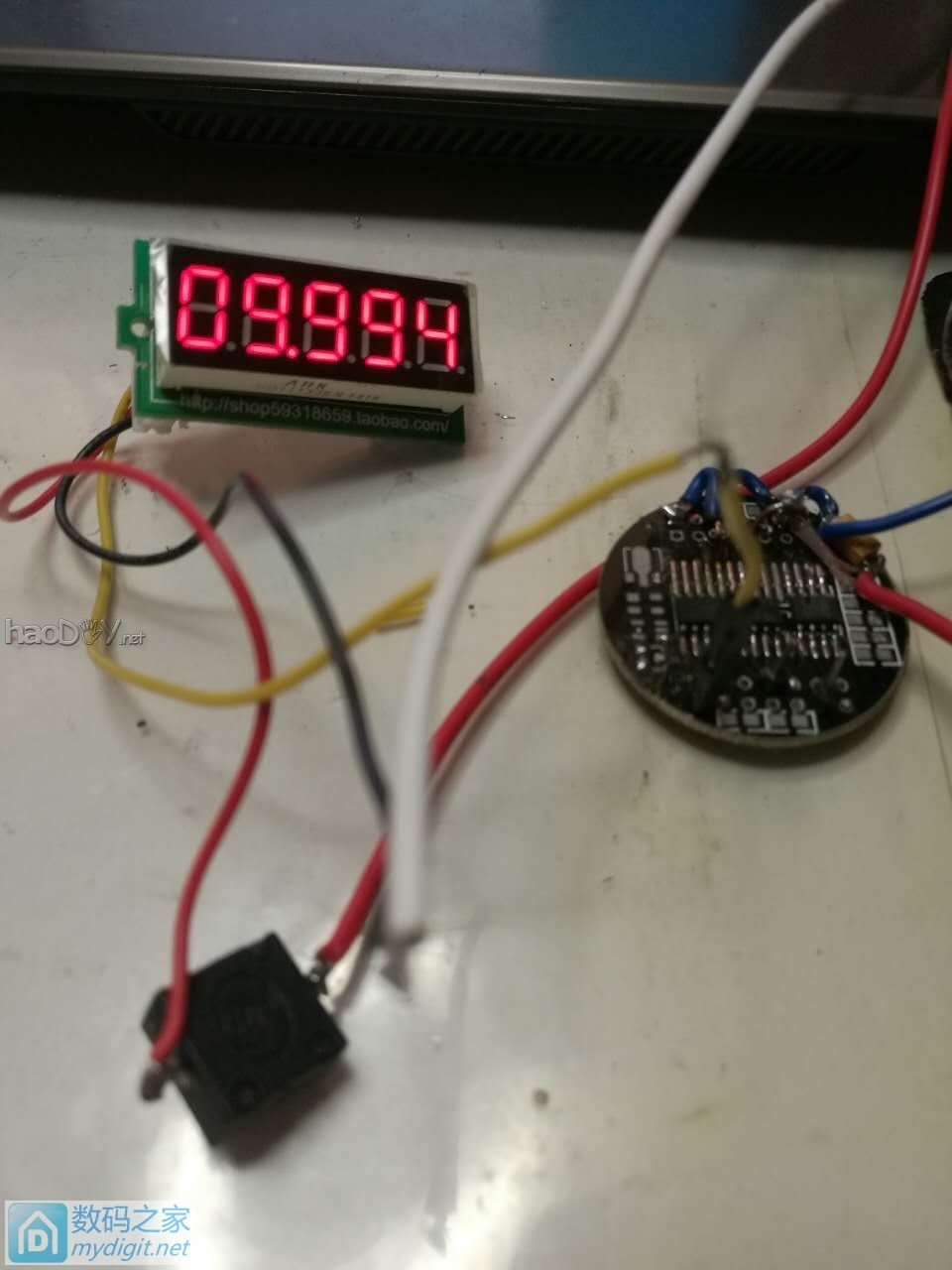

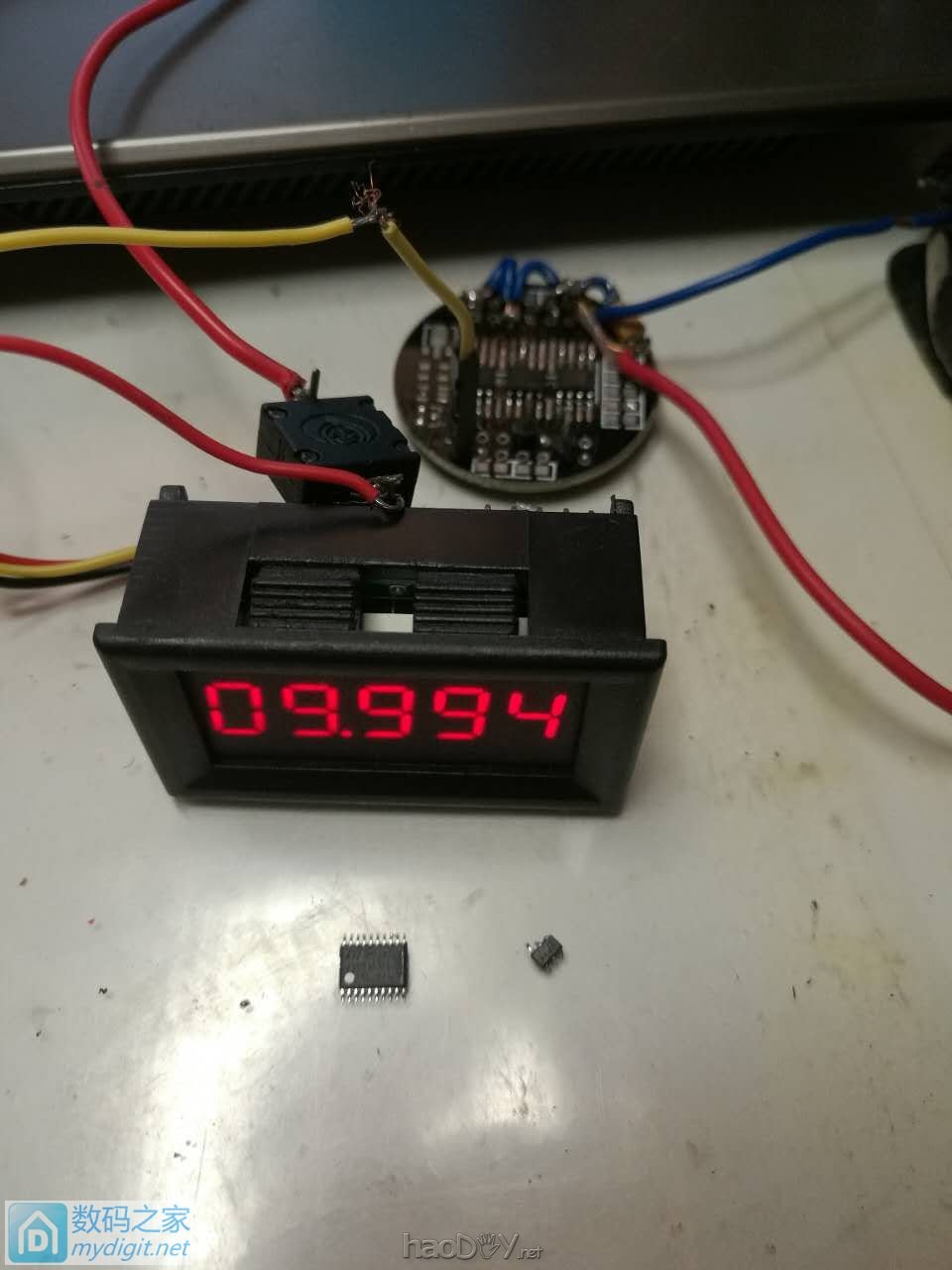

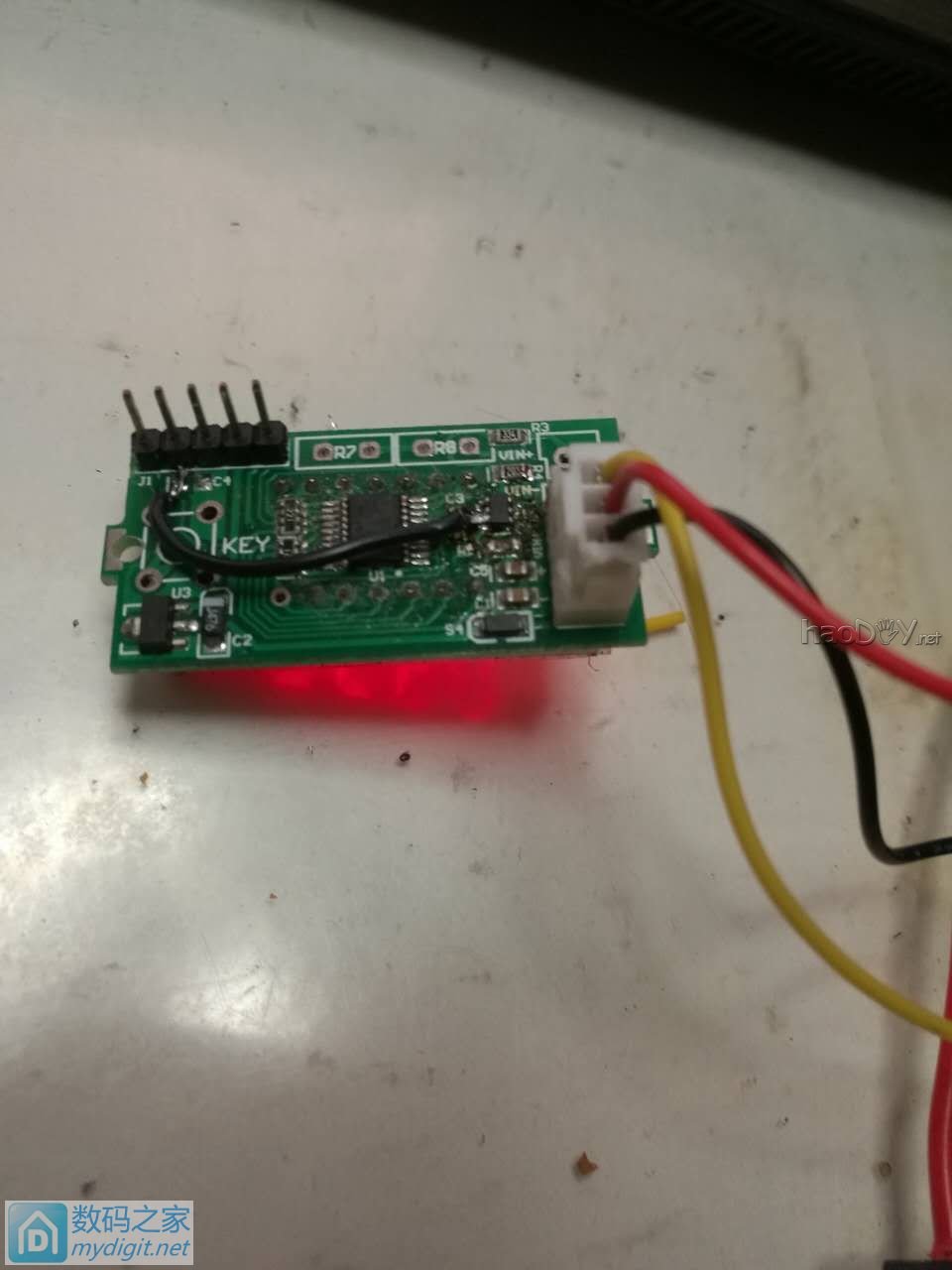

最近不少闹心事，前几年去矿坛中毒，撸了些基准回来，后来一忙就忘了，前段时间被隔壁群买表的钩起了心愿，就弄了块板子，把两年前的买的五位电压表头接上作为监测，看看买的东西性能到底咋样。测了几天，有一天回来不小心把有18V电的电线不小心怼到表头里面的线路板上了，只听得清脆的一声“啪”，表头就此不亮了，赶紧测一下，7136输出很低，说明负载很重，拿热风枪吹去STM8S003芯片，电压恢复，说明芯片损坏了。找原来的卖家，已经不做这个东西了，看到板子上淘宝店地址，赶紧联系一下，可是好说歹说，就是不肯卖单一片芯片给我。晕，哥怒了！！！ 翻了一下小小仓库，还好，还有STMS103芯片，管脚和板子上兼容的，就是擦写次数多点，焊上，电压没降，放心了。然后拿出万用表，把原理图画出来，再后就是写程序了，东拼西凑，先点亮数码管，然后再驱动MCP3421，怎么也不行啊，赶紧下单买几个，上周整俩休息天，昨晚整了一晚，今天整下来能正常使用了。 这里把源代码和电路图共享出来，希望有我一样遭遇的桐油们，可以不再看商家脸色了。也可以自己做板子做了。程序还有不少空间，希望会玩的桐油们一起开发出更多的功能，例如改成电流表，改量程都变得非常轻松了。也希望大家能共享自己的成果。 废话说完了，上图，MCP3421性能还是杠杠的，精度高，稳定性好。

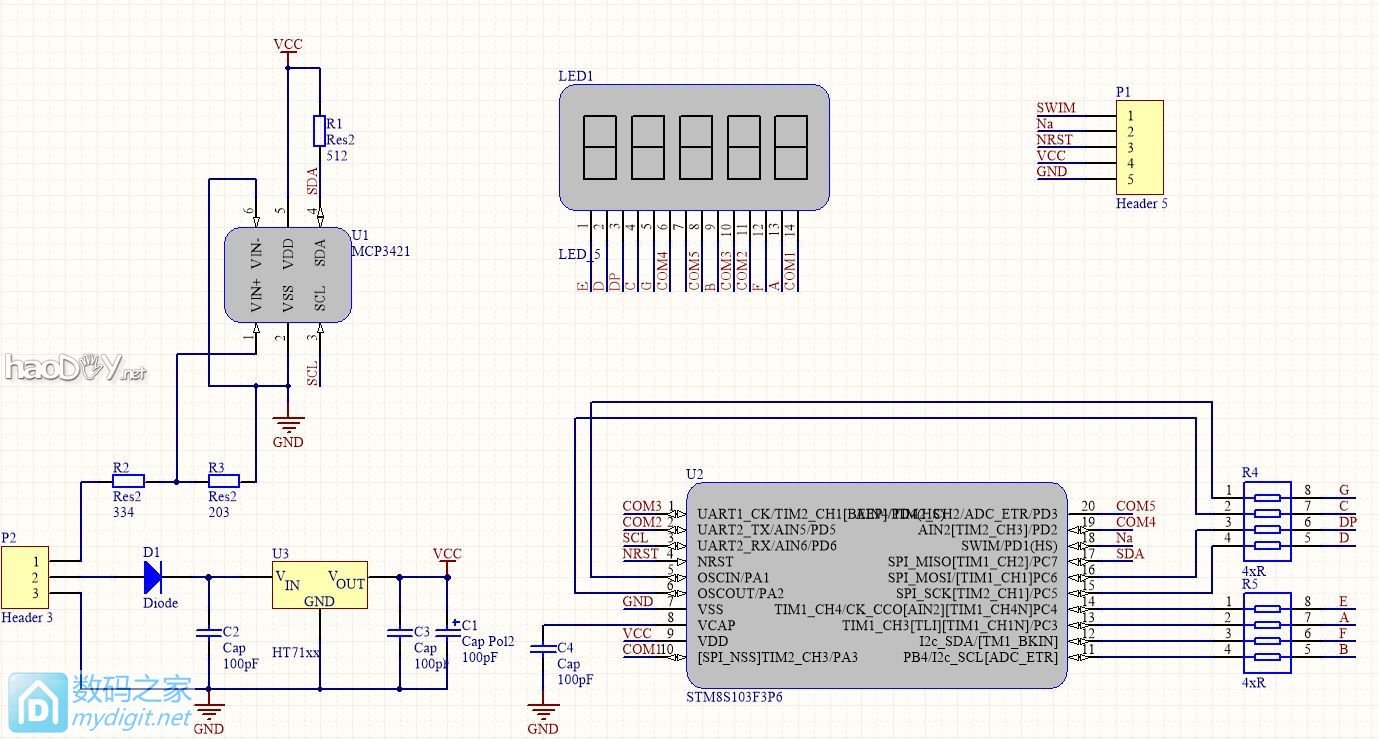

下面重点来了，电路图。。。
这是重点中的重点 源程序 来了  Vmeter.rar (346 K) 下载次数:58 好了，大家有M币砸M币，没有的捧个场，谢谢大家！！！ (责任编辑：admin) |
