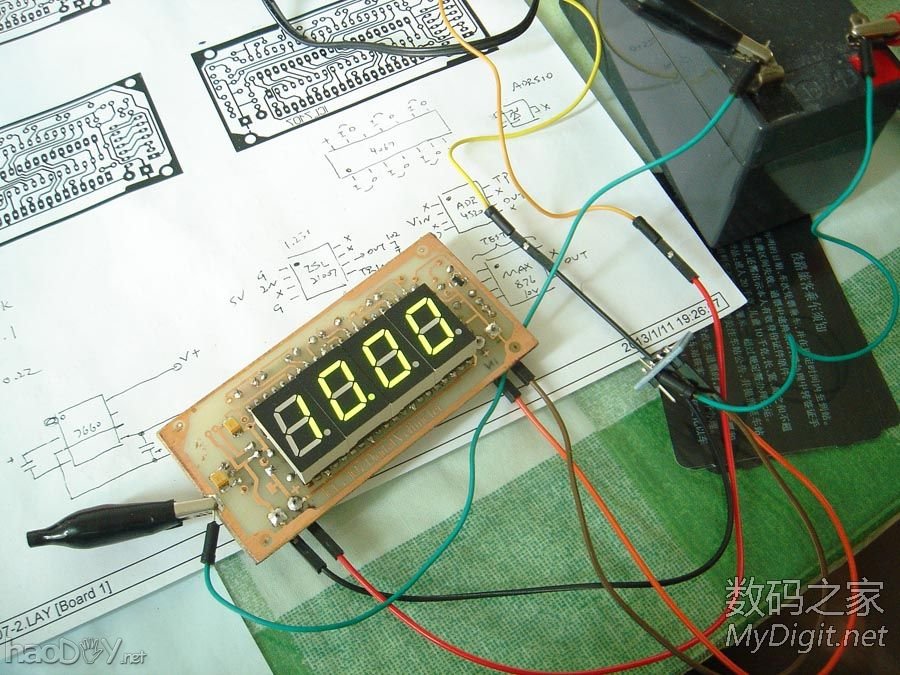

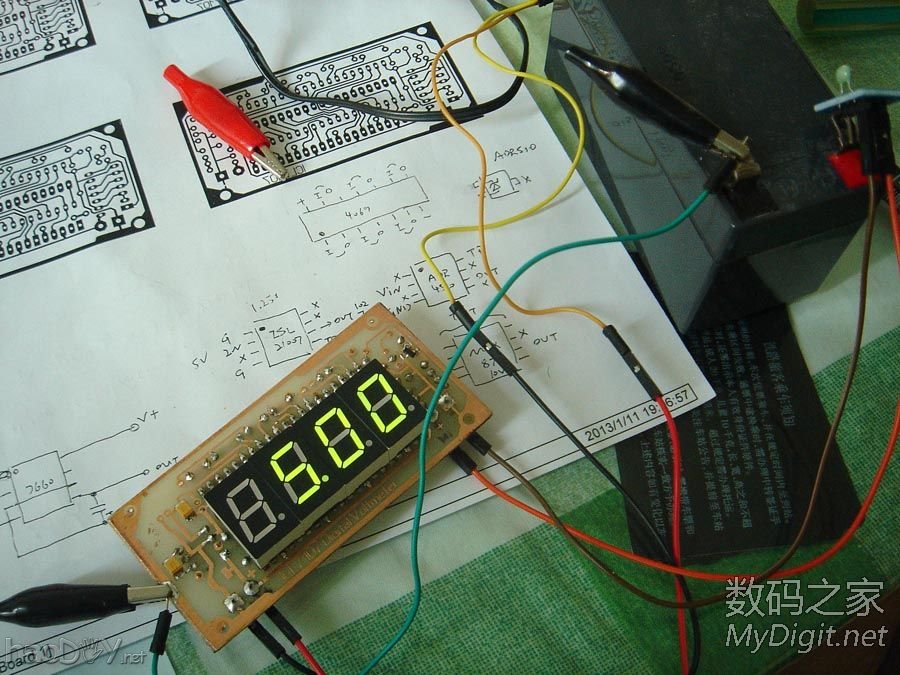

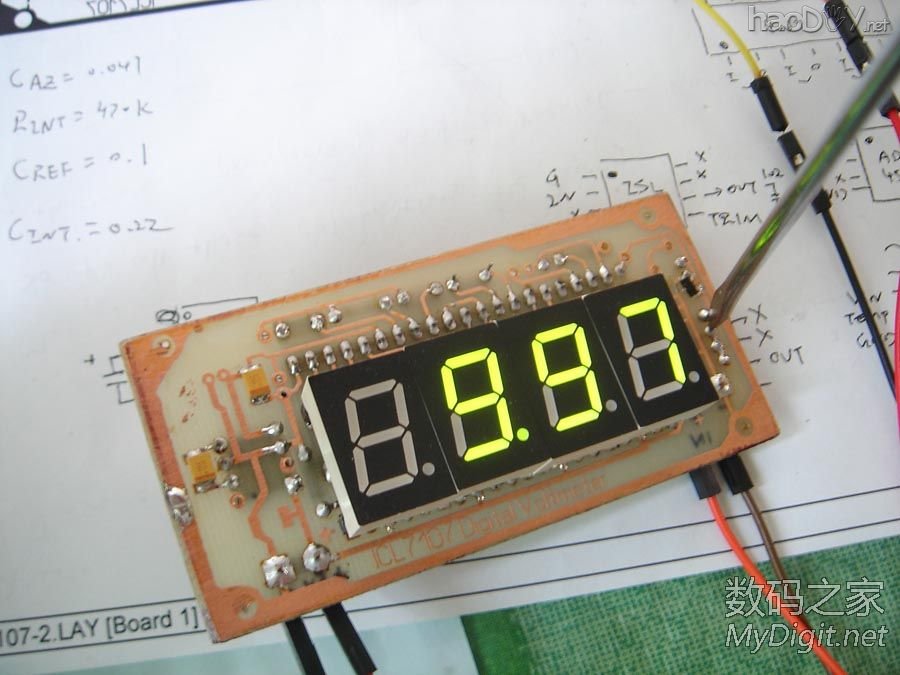

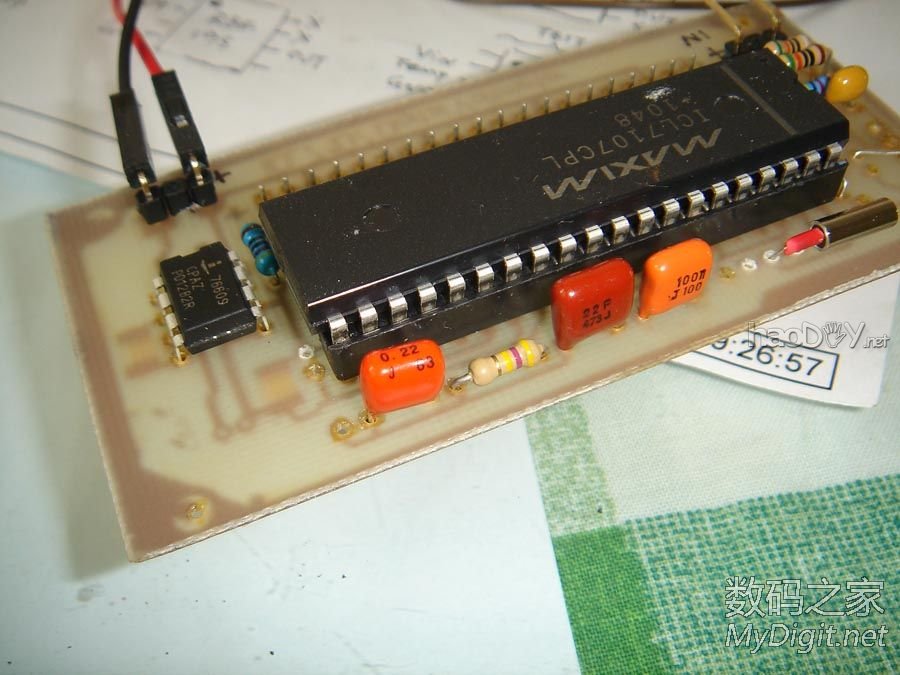

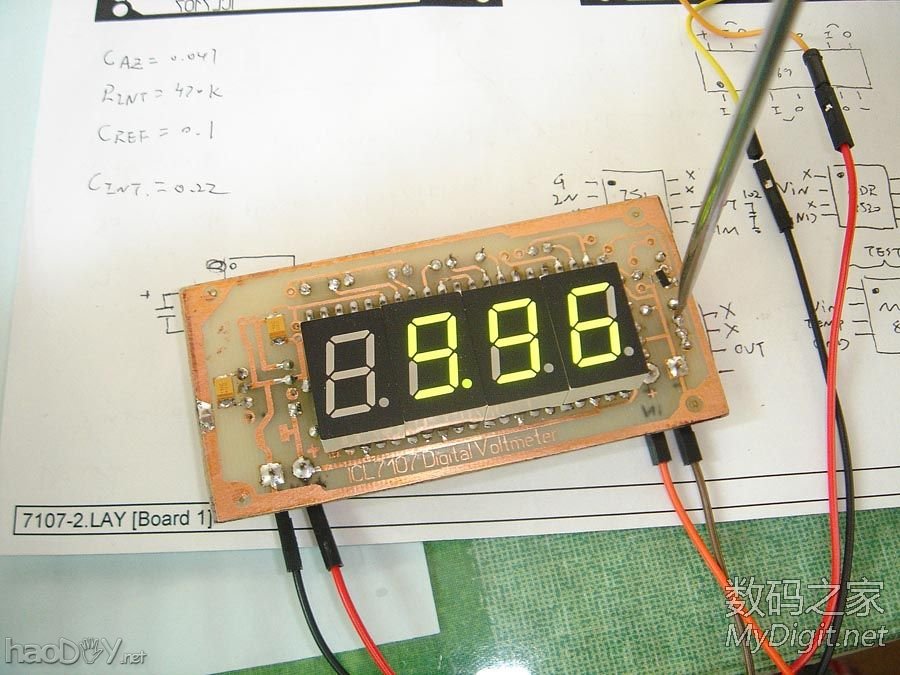

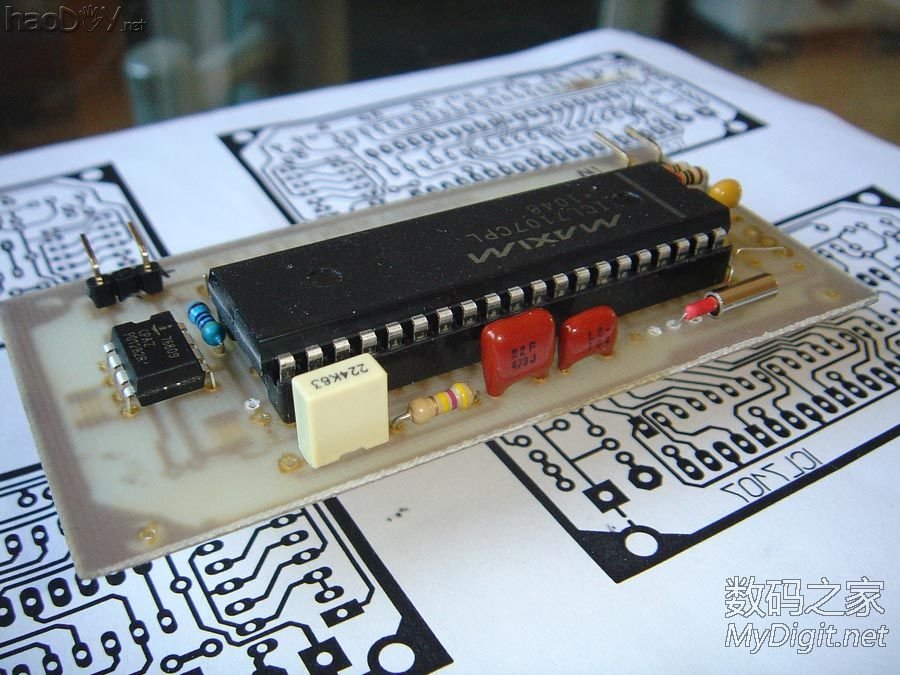

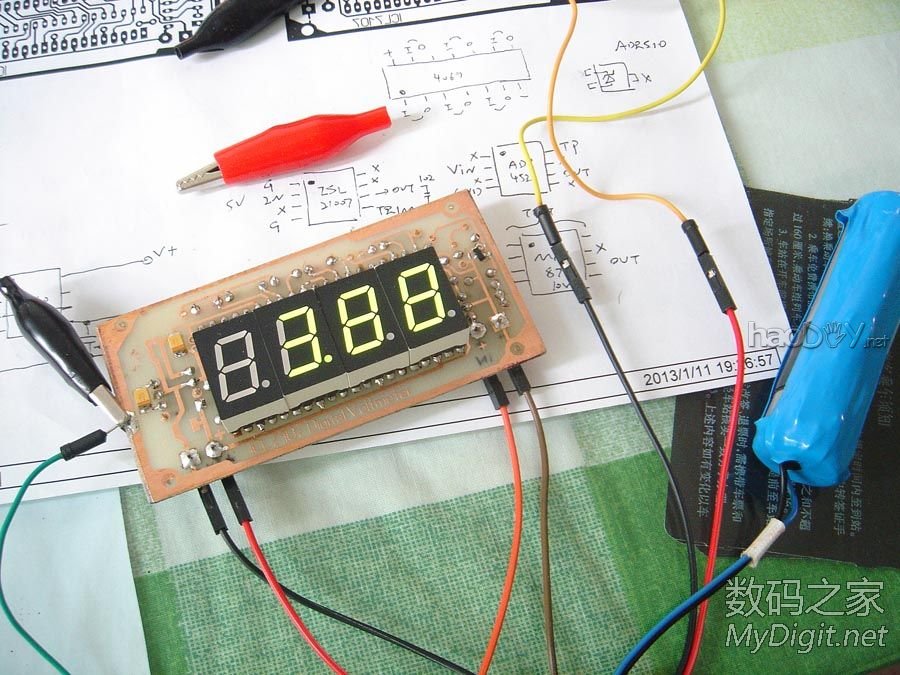

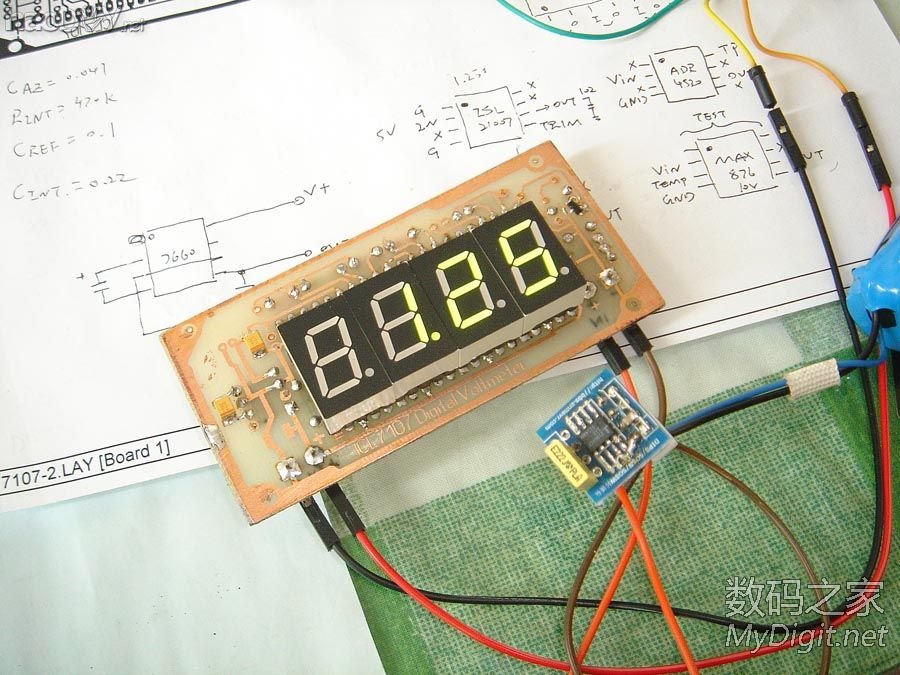

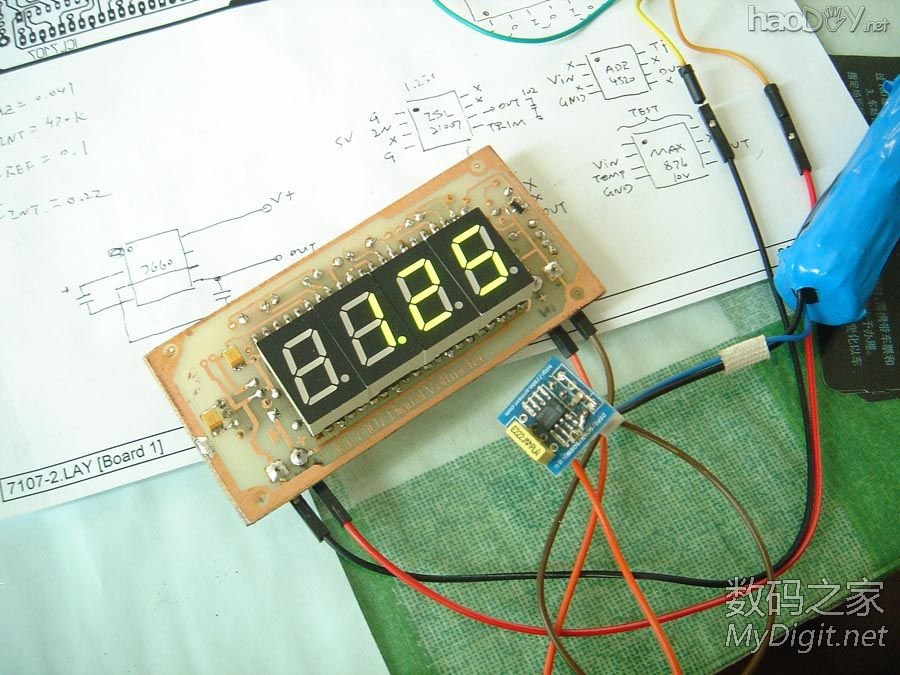

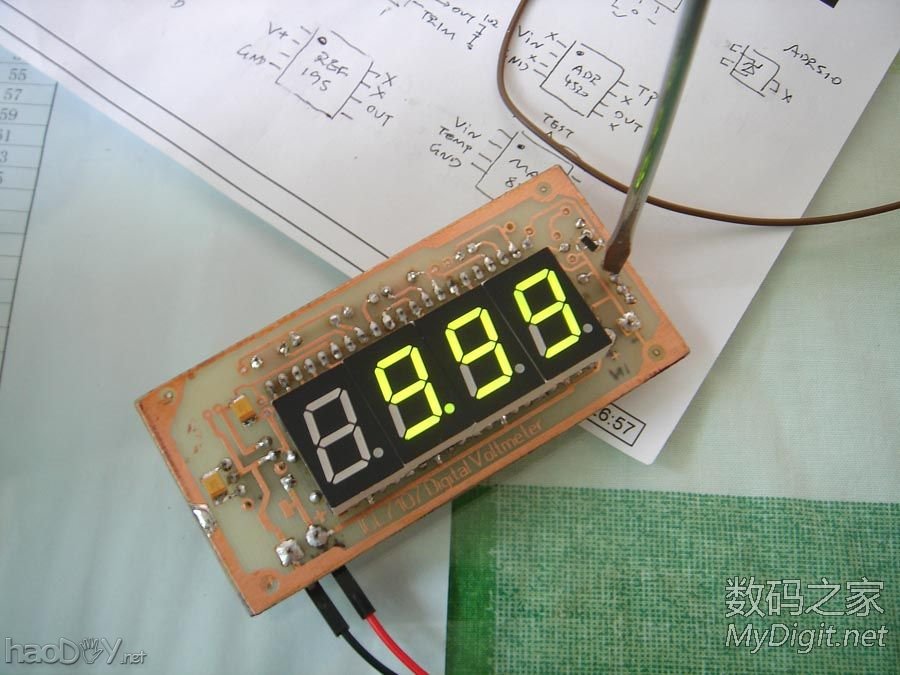

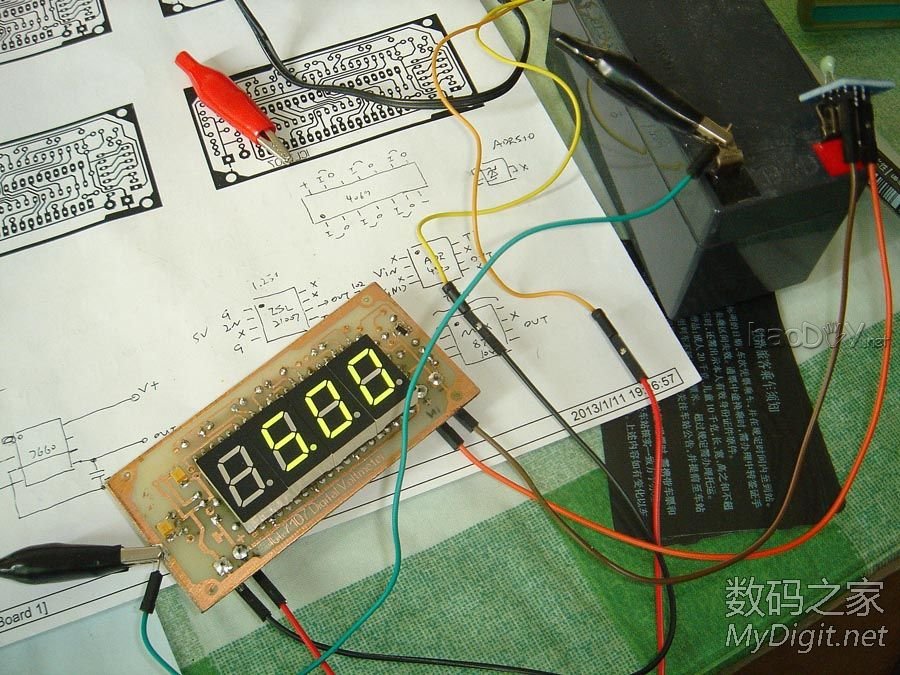

  再接入REF195，显示5.00V，Wonderful！   下面是10.00V的MAX876，表头显示10.00V，Excellent！  测量了一下提供电源的电池 12.97V，确实，刚充完电  再看看那个锂电池，3.88V  至此，检验工作就告一段落了，也达到了检验的目的 什么都不用调整，也没法调整 ICL7107工作得近乎完美，测量误差很小，读数很稳定，长时间测量尾数丝毫不动，相比我那杂牌万用表， 测量数值尾数经常跳动，可见芯片的质量很重要 下面来说说一些特殊的元件，最关键的是ICL7107周围的几个电容，分别是参考电压电容Cref，自动调零电容Caz和积分电容Cint 对于这几个电容，手册对其有特殊要求，不是随便抓来就能用的，要求其介质吸收率必须很低，否则会影响到ADC的精度 当表头是40KHz时钟，2V输入时，他们的参数是：Caz 0.047uF ； Cref 0.1uF ；Cint 0.22uF ； Rint 470K 先说Caz，这个要求不高，用一般聚酯的就行 然后是Cref和Cint，尤其Cint要求最高，手册推荐用聚丙烯或聚四氟乙烯的，这里陶瓷，独石，电解都是不能用的，聚丙烯对应国产电容就是CBB电容或者是MKP电容，但是通常卖电容的分不清聚酯和CBB，都当成一类卖，这就要注意挑选了。对于电容合格与否，ICL7107有一个自检的方法，就是把输入端31脚和基准电压输入36脚短路，显示的数字与“999”相差越小，电容越好。 最早我先抓了一个“校正”电容用作Cint，就是所说的方块电容，这种电容价钱非常便宜，但是买的时候老板也说不清是什么材质的，查看包装袋上也没有，查了一下貌似是聚酯的  上电一测，显示在996和997直接乱跳，效果很烂，看来他不适合用在这里   立刻换成CBB的，效果立竿见影，显示999 不过对于这种CBB电容，其外形和有些种类的MKT也就是聚酯电容几乎是一样的 购买的时候就要注意了，上面已经证实聚酯电容不适合这里   (责任编辑：admin) |
