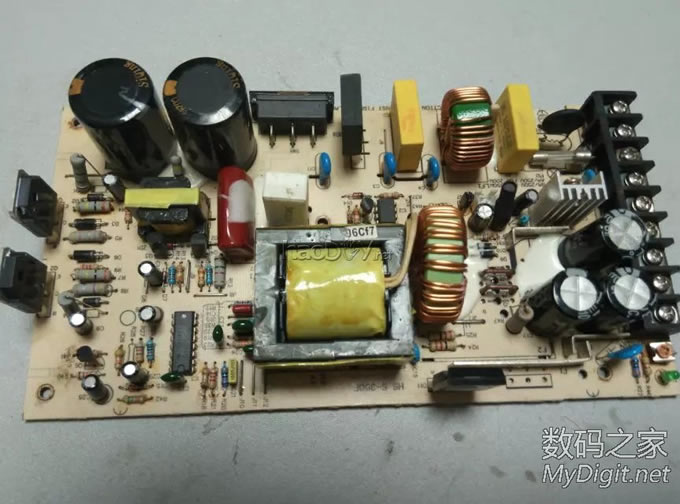

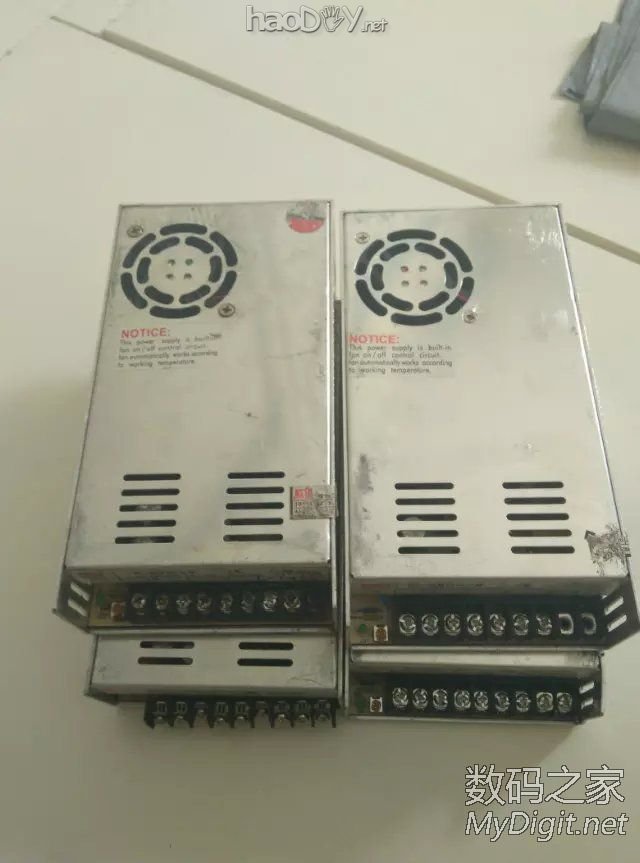

交易区发帖后，不少坛友购买，同时询问怎么改可调。 这个电源我也是拿到手几天，改可调只是粗略看下，但是明显要比ATX改可调简单多了，元件布局没有ATX那么紧凑，输出只有一路电压，所以也不需要大量拆除元件更改电路。 附：电源在交易区的链接：http://bbs.mydigit.cn/read.php?tid=1310296 另外一个淘宝店铺电源的链接 https://item.taobao.com/item.htm?spm=686.1000925.0.0.Rr0TBI&id=520817182167 另外一个版本验证：http://bbs.mydigit.cn/read.php?tid=1312621&page=1 改调流的帖子 http://bbs.mydigit.cn/read.php?tid=1315366&ds=1&page=1&toread=1#tpc 电源虽然多种版本，但是基本都相同，先拿数量较多的一种改一下，其他的几个版本陆续抽空全部发图出来。 外观的图片  拆机过程不说了，拆后的板子直接上图

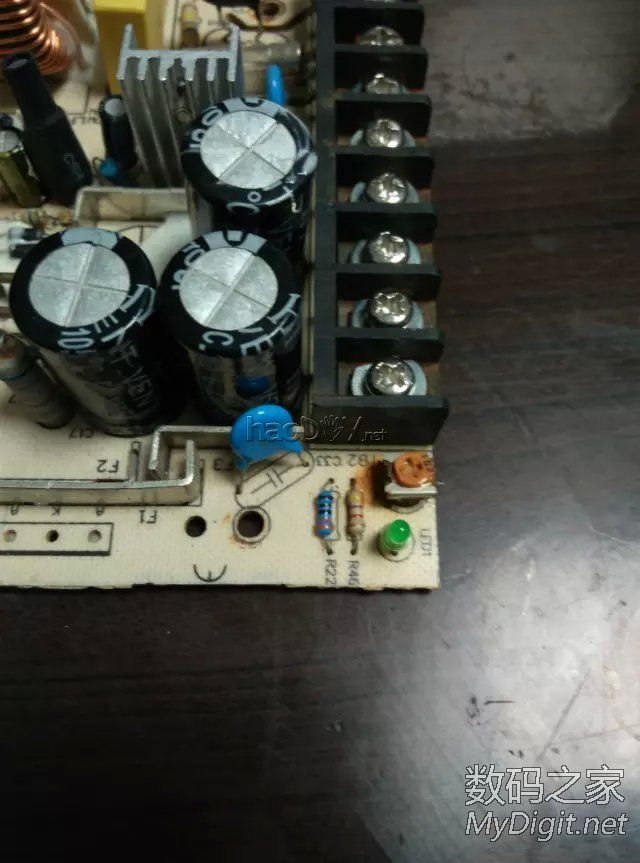

看得出来，板子非常简洁。所以更改起来也简单。 由于比较晚了，先把最最简单的更改先发出来，可以稳定的在15--30V之间工作，更改只需要一个电位器即可，我用的是3296可调电阻，更改的位置就是电路的调压位置。R22和SVR1可调电阻串联，通过改变TL494的1脚对地电阻的阻值，从而改变电压。R22是3.3K,可调电阻是2K,调节电压范围是20.5V--27.1V（实际由于元件的偏差，这个调压范围会有1V左右的偏差）。

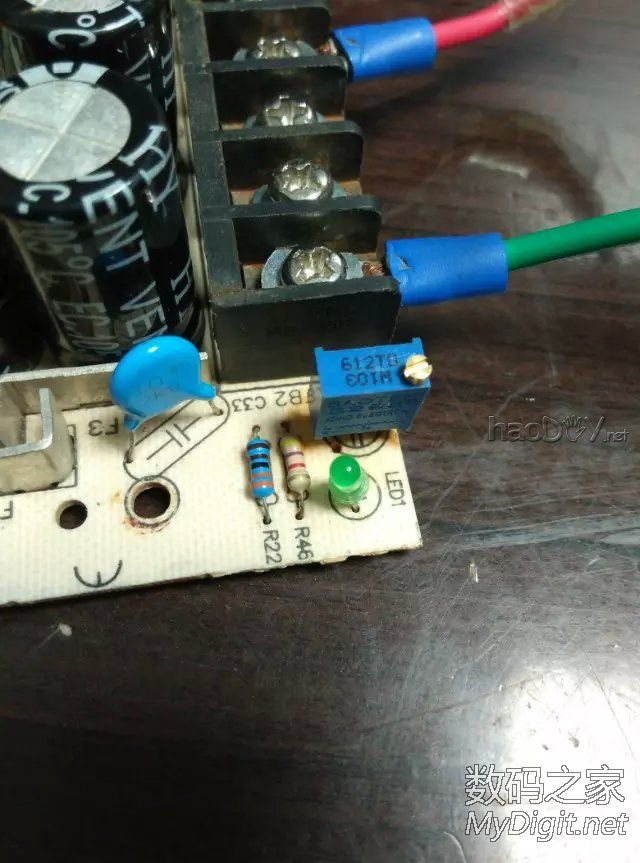

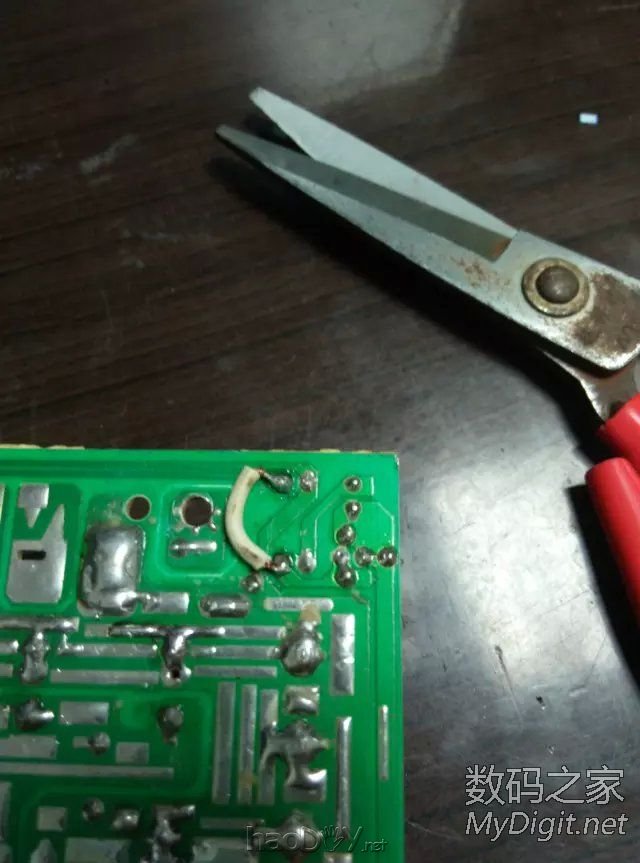

第一步，把R22短路，把可调电阻换成6.8K或者7.5K的精密可调电位器，我手上没有这个阻值的，暂时用10K代替。

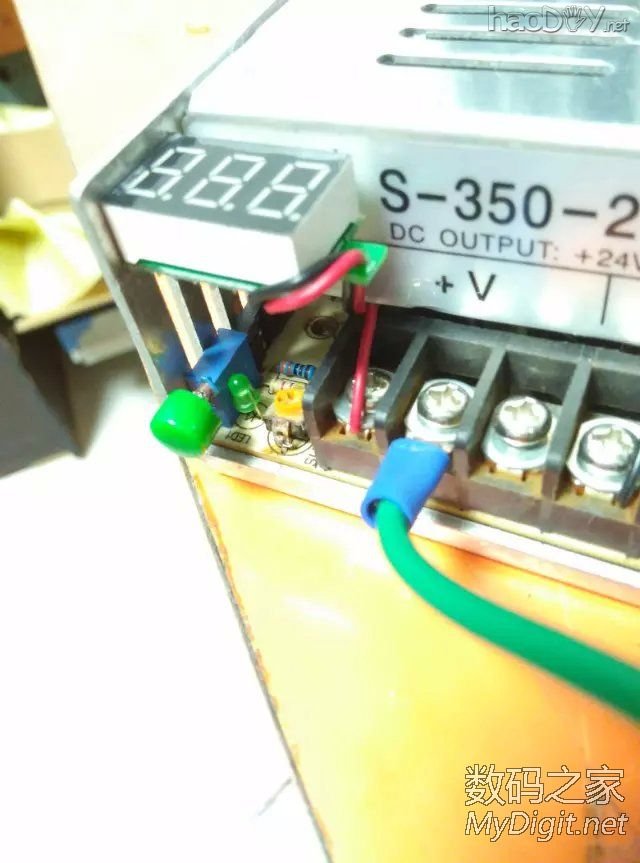

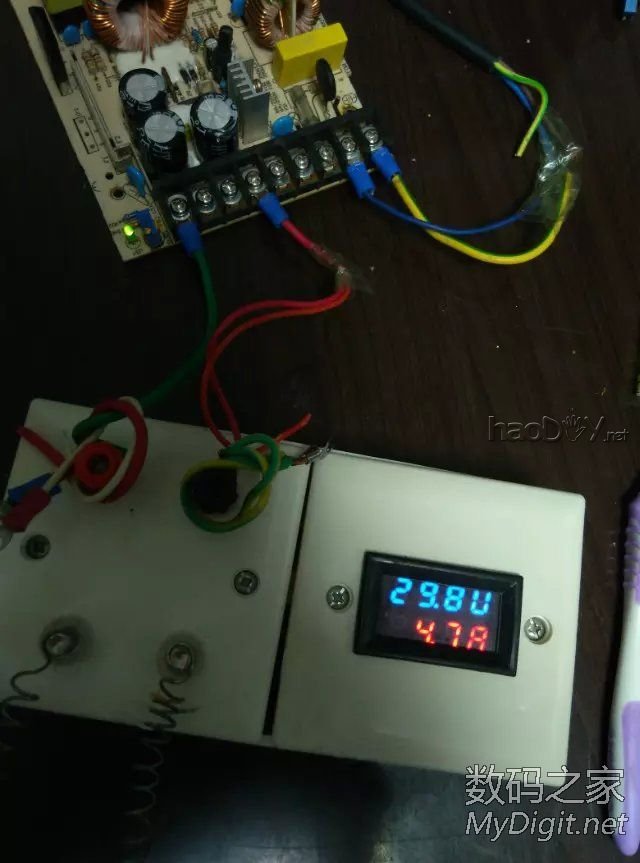

不愿意拆板子嫌麻烦的童鞋，可以不拆开电源，直接用导线从正面短接R22,,把SVR1可调电阻剪断，直接从引脚引出两根线，接一个电位器或者把精密可调电阻直接焊接到引脚上。这样就不需要拆开就能改电压。 上电，调节精密可调电阻，29.8V时（我用的是10K可调，调大阻值，空载电压可以调节到33V，但是实际带上负载，30V和33V时一样，都要跌落到30V，所以实际有效电压是30V。）

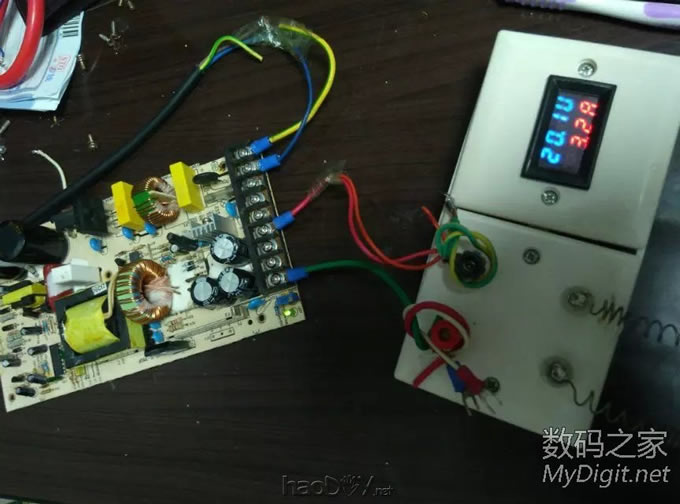

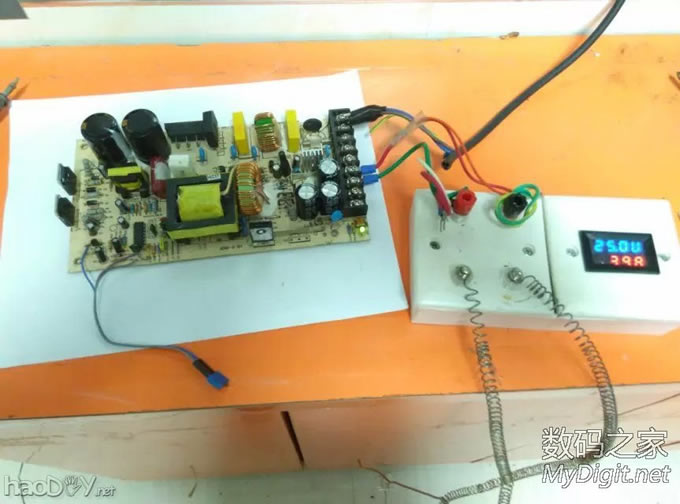

调节到20V，带载测试

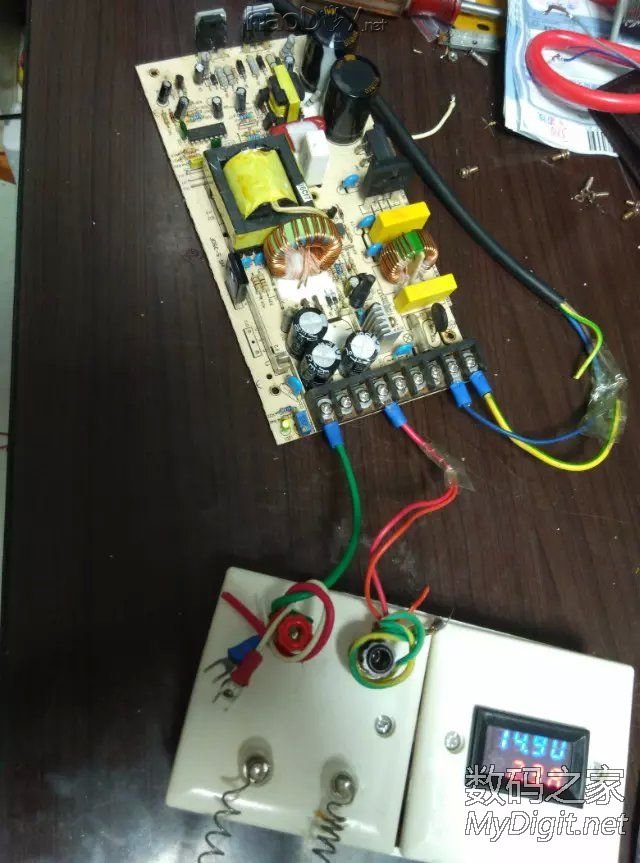

调节到15V带载测试。

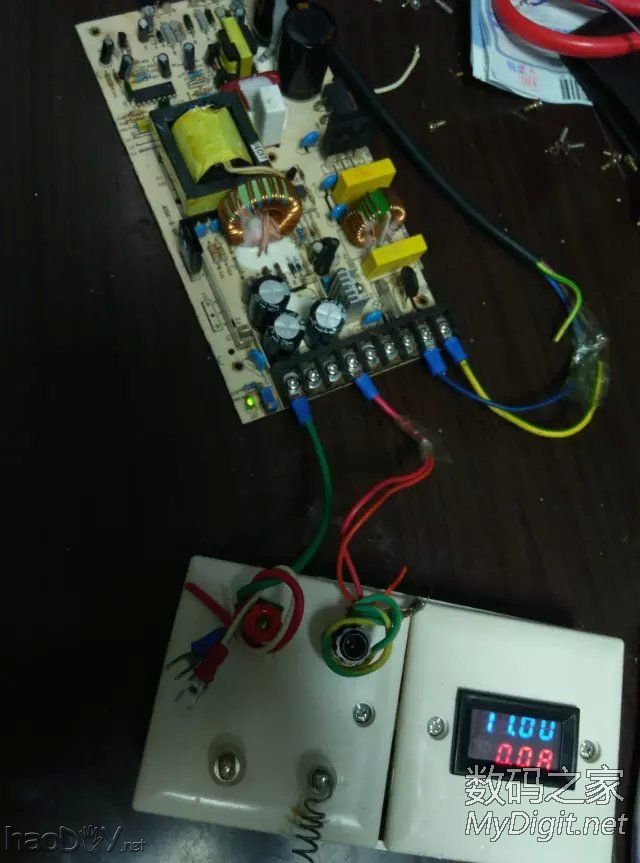

继续调低，但是调节到13V时，听到有吱吱的自激声，由于兼做外壳的散热器已经取下，所以不敢带载测试太久，空载尝试再调低到11V，自激声变大了一点，不建议再调低了。稳妥起见，这种方式最好不低于15V。毕竟这是最最简单的调压方法，不要奢望太高。

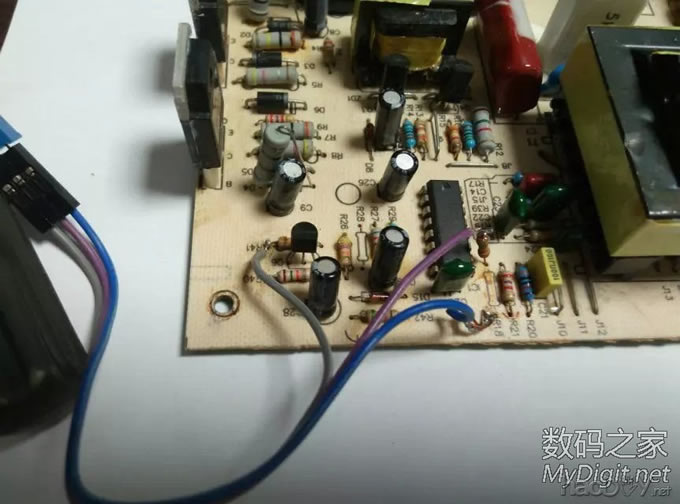

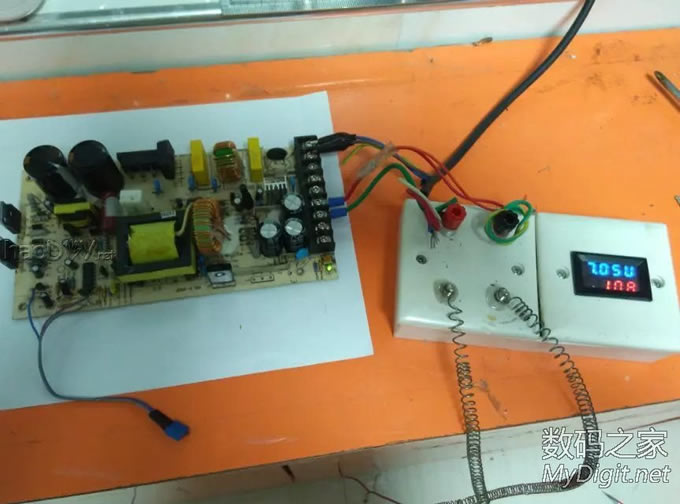

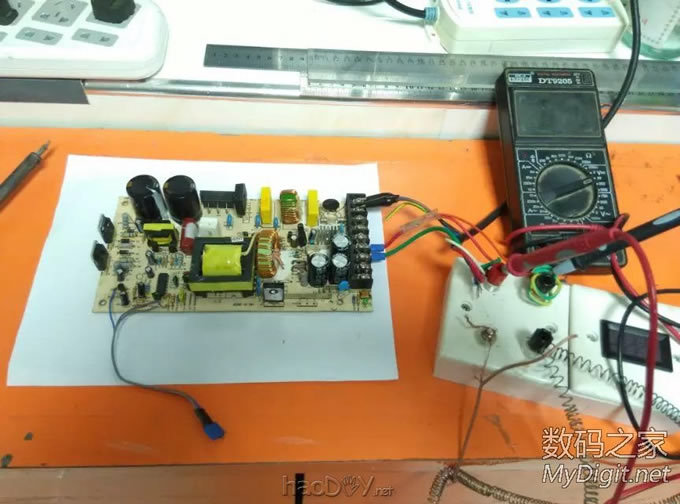

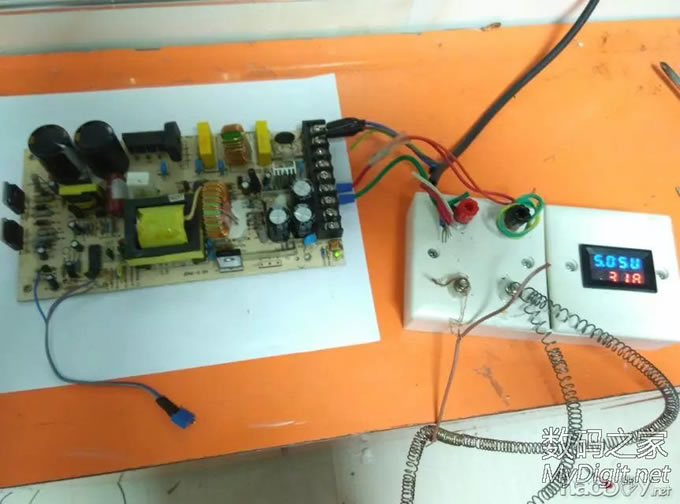

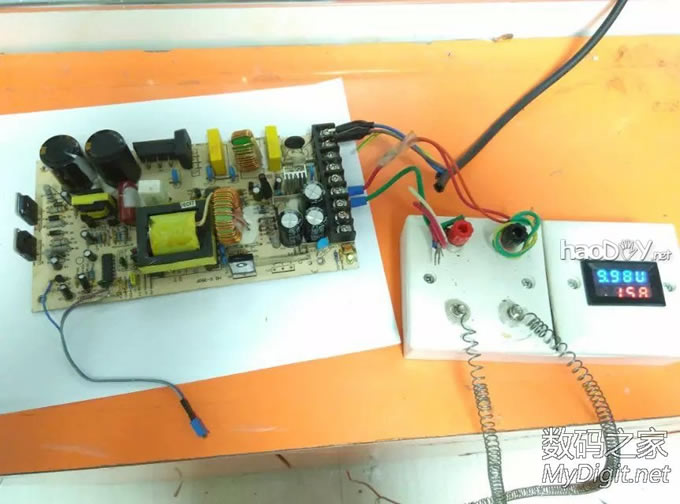

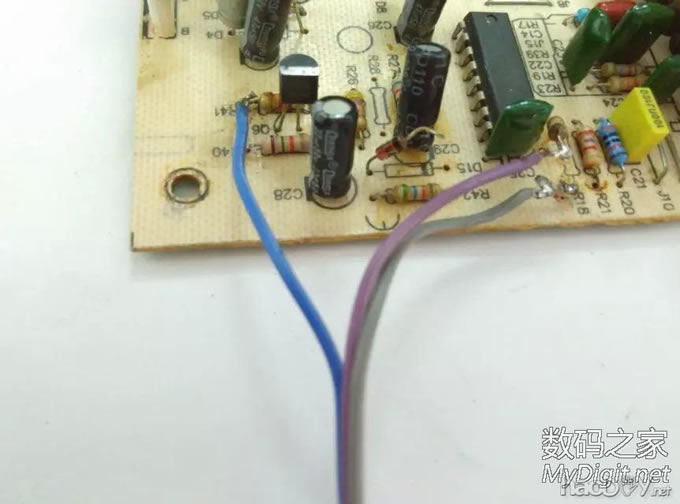

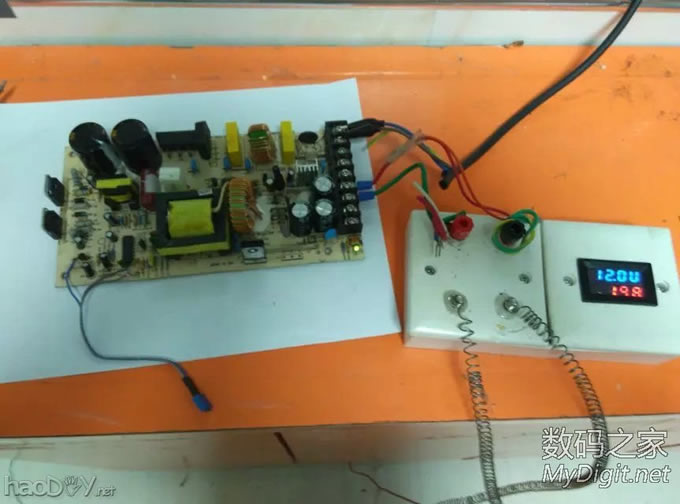

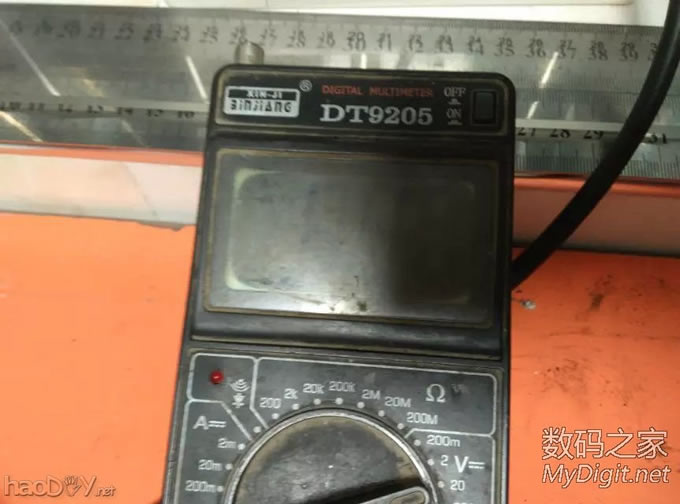

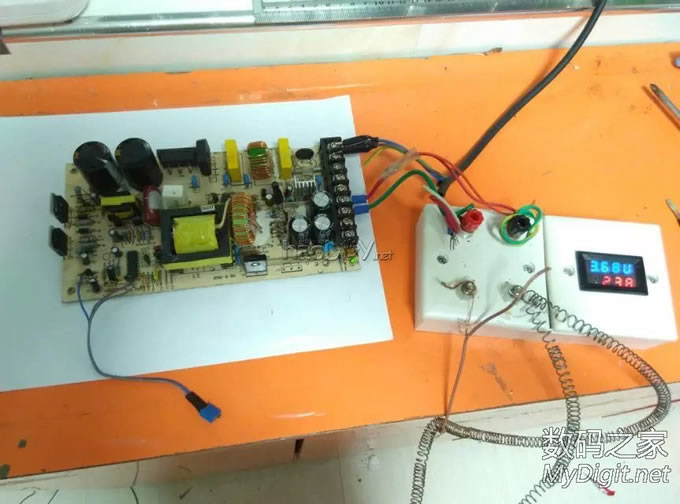

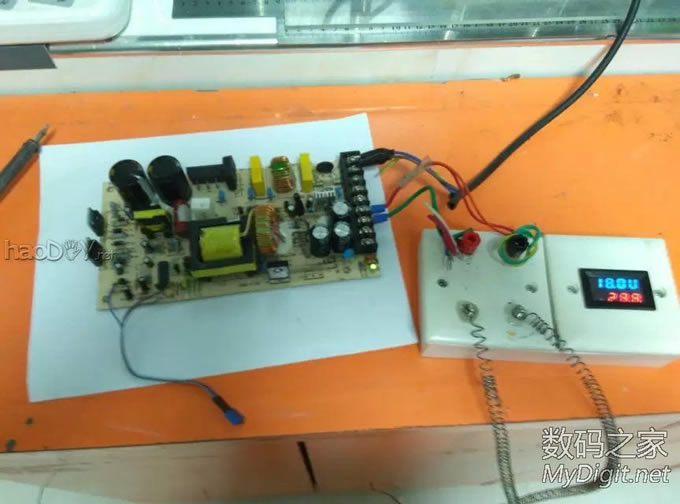

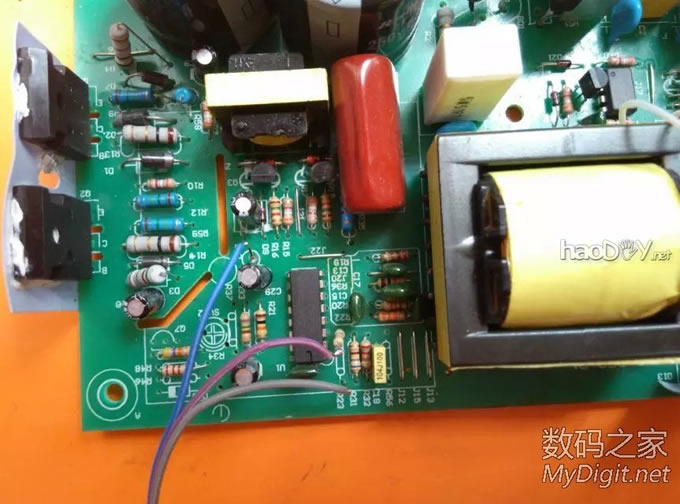

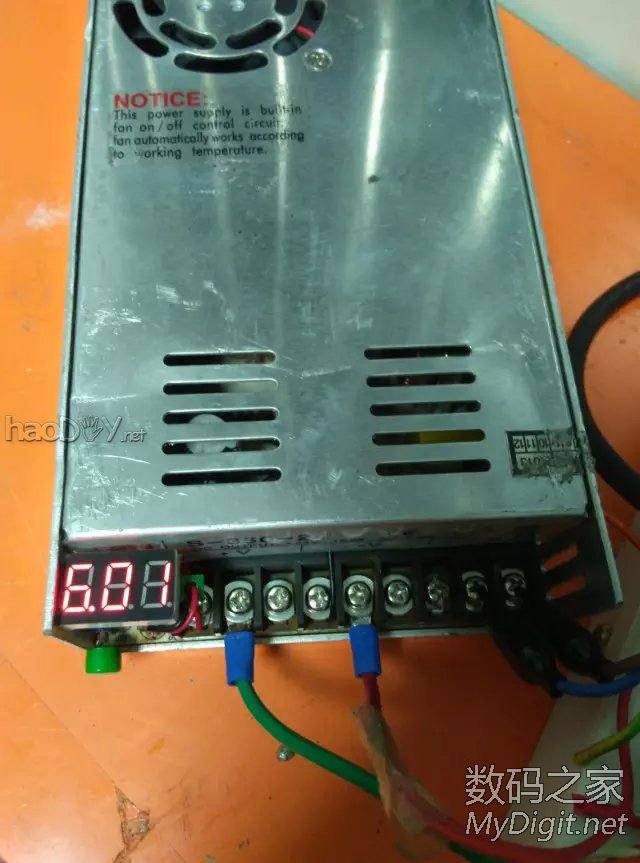

夜深了，明天再发不改电路，只挑起一个电阻，加一个电位器，改电压到10V的方法。 ----------------------------------------------------- 对于把这个电源当作18V电钻，电锯电源供电的同学，我的建议是不拆机修改，直接在R22上挑起，串联一个2--3K左右的电阻，就可以方便的调压到18V左右。 晚上有空，改电路，拍照。本来改成0--30V可调，理论上需要外加独立供电给TL494供电，但是今天意外发现，如果只需要从0.8V开始起调电压。根本不需要再增加独立供电就可以搞定！！！！ 只需要一个10K左右阻值的电位器，就可以完全搞掂！ 理论上，是需要增加辅助电源，给494单独供电，之前简单尝试改的时候，是直接加了辅助电源。但是这次本想只是去掉短路保护尝试一下看低压下潜能力有多高，结果无意发现可以调节到1V以下。者也许是个案？这两天再多改两个试下是否属于个别。 一楼改过的方式，恢复原电路。找到TL494旁边的R18,把靠近电路板一侧挑起。接到电位器的抽头（也就是动臂），R18原来接的位置（其实就是TL494的14脚）接电位器的一端。电位器的另外一端接地（我焊接的位置是R41靠近电路板边沿的引脚，这个引脚是接地的）。 这样接好后，电压就可以在9.5--30V之间可调了      低于9.5V时，短路保护启动，不能再调低。继续动手，找到附近的D15,挑起或者拆掉。再调压，看图。  继续调，7V，正常工作。  再继续调，5V，正常工作  再继续，3.6V，正常工作  哈哈，再继续，噢噢噢噢…… 没有显示了，别急，这个数显电流电压表没有单独供电，电压低于3.6V，没有显示了，接上万用表，只不过我这9205的表，显示屏实在……，实在太糟糕，要自己看才能看得清楚了。继续调节，0.8V。  放大一下看表头，拍照依然看不清……  电压继续调节，到0.6时，听到电源有自激声，算了，这么一个30元的电源，只增加一个电位器，就调节到0.8V，已经够猛了 1、黄色电路板，494版本的。需要取掉D15二极管，否则因为短路保护最低只有9.5V左右就无法再调低。但是取消D15的结果就是没有短路保护。 2、绿色电路板的，只有494一种版本，因为本身就没有短路保护，所以不需要取掉。 3、黄色电路板的494，挑起R18。绿色电路板的挑起R23。两个电阻都是5.6K。挑起来的电阻接到电位器的动臂，挑起之前的焊盘接电位器的一端，电位器另外一端接地。就可以了 4、如果嫌最高电压只有26--27V不能到30V，把挑起的电阻由5.6K换成3.9K即可 5、电压空载只能调到4V，无法再调低。加上负载（我加的是0.5A）的负载，就可以调低到0.8V。 6，改调流，就是把14到15脚的电阻挑起，挑起来的电阻接到电位器的动臂，挑起之前的焊盘接电位器的一端，电位器另外一端接地。就可以了   下面给看下我做的成品，呵呵 自己把3296可调电阻加了一个迷你手柄，上面用胶固定了一个微型电压表头
