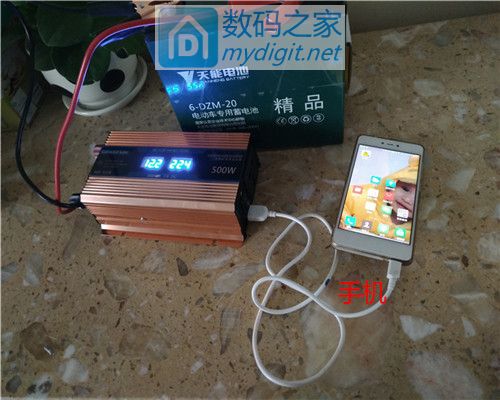

在日常生活中，人们会对家中电网突然的断电感到诸多不适。喜欢的电视剧没法追了，手机/笔记本没电歇菜了，好友无法及时联系，重要办公事务无法完成，尤其到了傍晚黑灯瞎火的更是无奈，苦不堪言。针对上述突发的断电事件，有没有一种可以解救的法子呢？很显然，下面介绍的这款DIY能量魔盒可以很轻松的解决你的燃眉之急。 DIY部分需要有下面这个东东！作为老司机的你应该很清楚是啥玩意。对！你没看错是科迈尔电源逆变器。粗看包装盒后面功能介绍就可以看出它不一般的作用。
拆开包装看到逆变器的全貌了。这是一款型号为SDB-500A,DC12V/AC22V逆变器设备。通过说明书再重点描述一下这个玩意的一些基本信息。输入12V（10V~15V），输出220V±10%。负载功率峰值为500W，实际效率为350W。
外观接口介绍一下：正面设有双屏数码显示。整机大小为：165mm*90mm*50mm。
附带的输入端夹子硕大无比，弹性十足，纯铜材质贼亮贼亮的。纯铜的夹子长期使用不怕生锈腐坏，而且低阻导电性极佳。
左侧面为DC12V输入端接口，螺丝紧固线材较粗。可以看到上面的标识为：10AWG/600V，理论上可以承载20A左右的大电流。[attachment=9729095]
右边为输出端接口，包含一个USB接口和开关键。
机身锌铜合金材质，质地坚硬。
顺手拿把螺丝刀拆开外壳，看到内部的线路板和主要元器件。
面部数码管显示部分，使用的是蓝光共阴数码管3364BB。
左侧内部有一个散热风扇。逆变器在工作中内部产生的热量通过这个排气扇往外送出热气。
右侧边为输出口内部引线。输出插座可以承载最大13A的负载电流。没有独立的接地线。
中间部分就是逆变器的主板线路，输入端安装有一颗40A保险片。在使用安全方面这个保险丝起到很大的作用。万一在使用过程中出现了意外，造成了内部线路出现损坏的情况，那么这个内置的保险丝的作用是保护电池不会短路烧坏起火爆炸等情况，起到一个保护作用。
逆变器里面的开关电源使用的主变压器是QSF-12V-220V，可以将交流的12V变为交流输出220V。
内部使用的六颗大功率场效应管型号为： K3568。其中上方四颗用于逆变输出控制，下方两颗用于输入回路。工作中产生的热量一部分通过金属外壳散热。一部分由风扇吸热排出。
双面板线路板背面没有任何元器件，加粗加长加锡的输入端供电线路清晰可见。一方面可以提供较高的电流，一方面可以起到散热目的。
主板控制部分有两颗TL494芯片组成，TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，外围元件简单工作稳定。广泛应用于桥式单端正激双管式、半、全桥式开关电源。一般的逆变器均采用这个芯片构建。

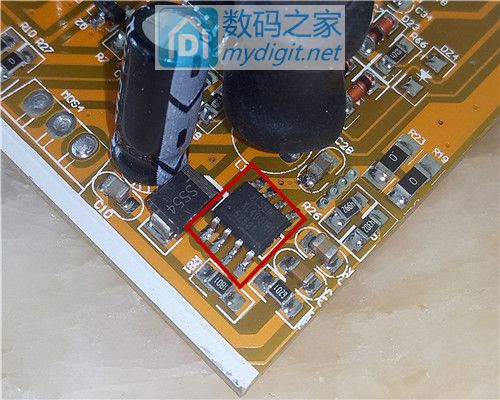

边缘一颗XL4001E1芯片。这是一个用于150KHz 的固定频率 PWM 降压 DC-DC 转换器，2A 电流负载能力，该电路应用简单，外部元器件比较少。通过这个芯片可以将输入的12V供电进行降压处理变为5V，提供给USB端口输出。#p#分页标题#e#

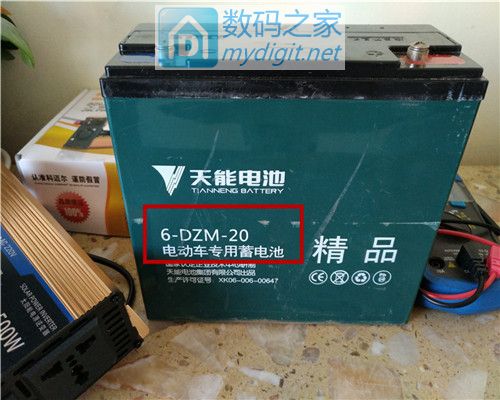

逆变器内部介绍基本结束，接下来看看电池部分。 喏，就是下面这个天能电池12V/20A容量大小的电芯。一个巨大无比的铅酸电池来捣鼓一下。天能电池驰名中外，谁用谁知道。一般电动车都是使用这个电池，负载输出电流大动力十足。

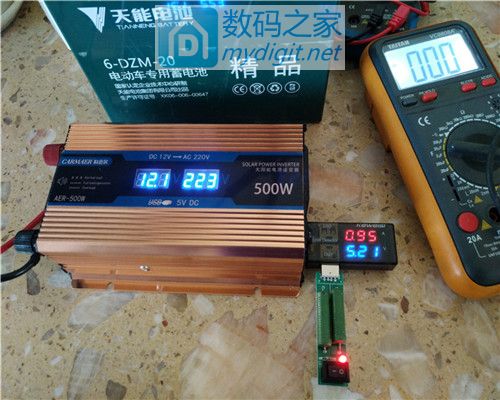

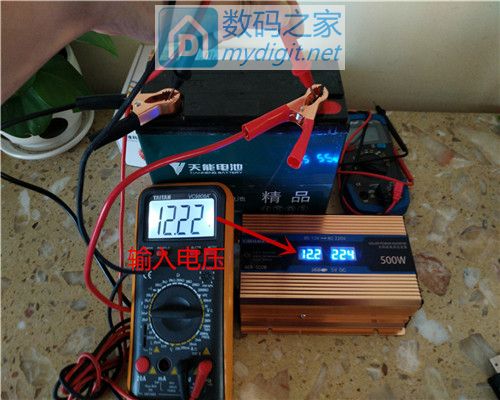

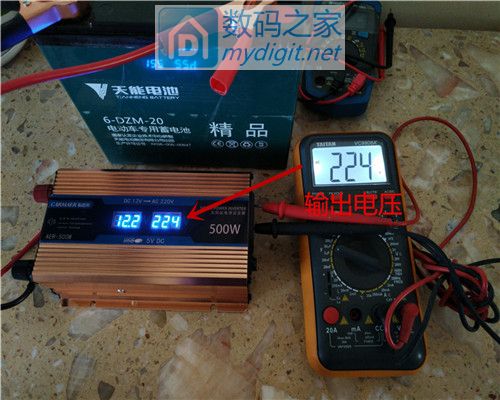

万事俱备只欠东风了，在组装前有必要进行测试一下这个逆变器的各项性能参数。使用万用表对电池，逆变器的输入端和输出端电压进行对比测量。非常的完美精确无误。

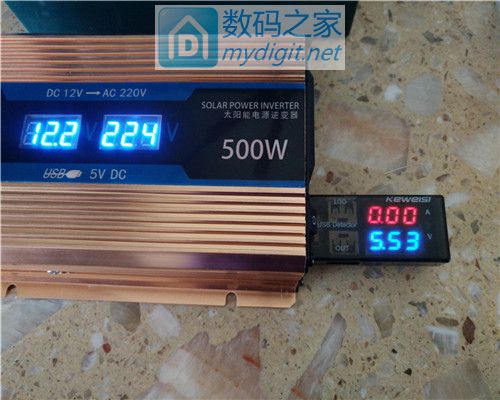

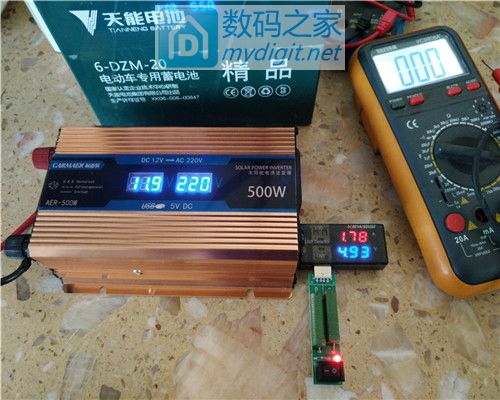

USB端输出空载为5.53V，使用纯电阻负载测量在1A/2A模式下。分别为5.21V/0.95A和4.95V/1.78A。输出电流稳定功率较大，给手机充电应该是没啥问题。

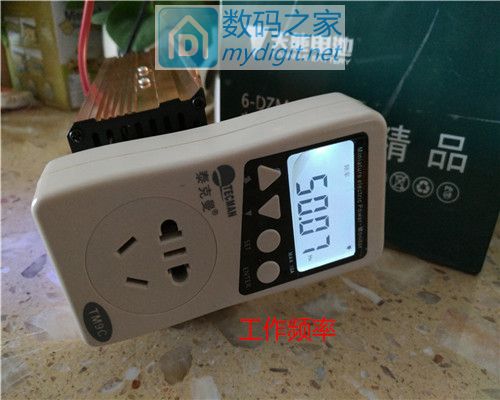

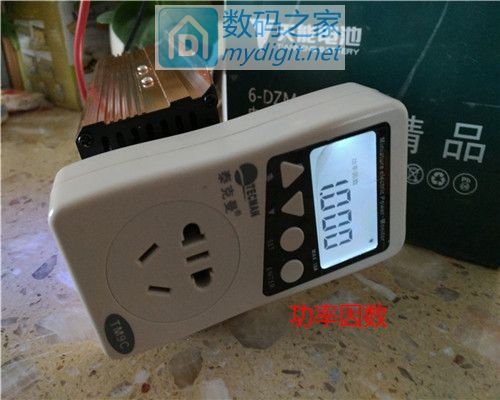

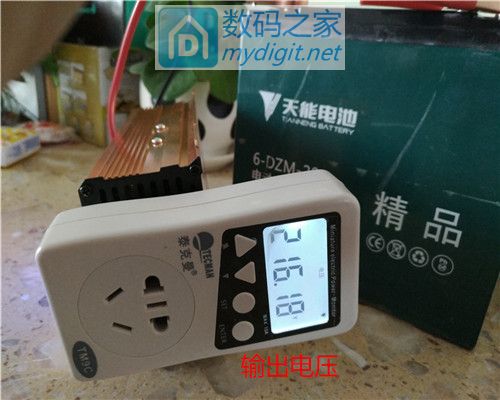

使用功率计进行简单的电压参数检测，以及功率因素和工作频率测试。可以看出通过逆变器出来的电压跟家中的市电基本一致，尤其是工作频率为恒定的正弦波50hz比起其它方波型逆变器来说效率更好一些。

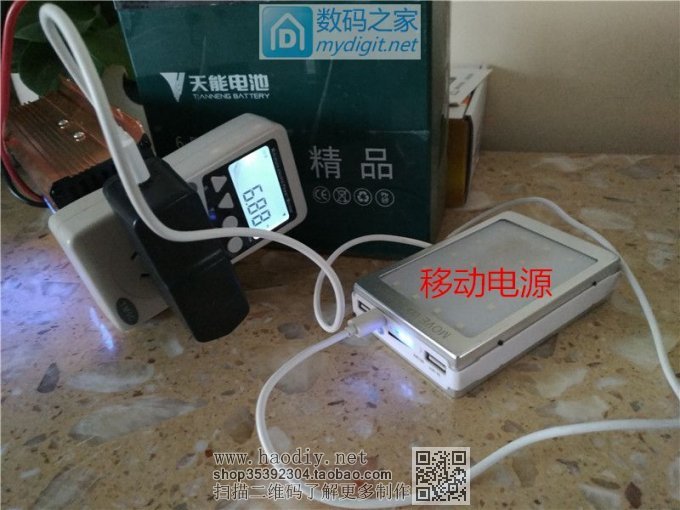

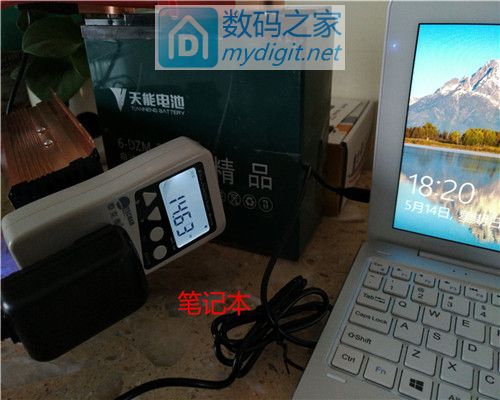

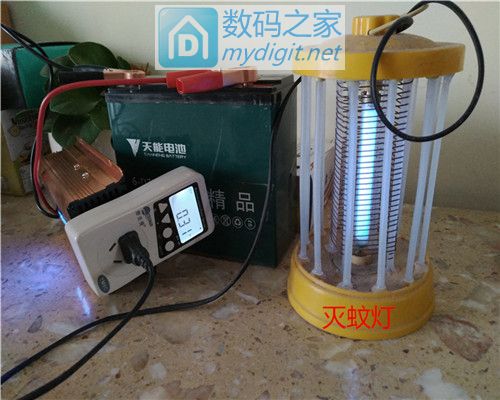

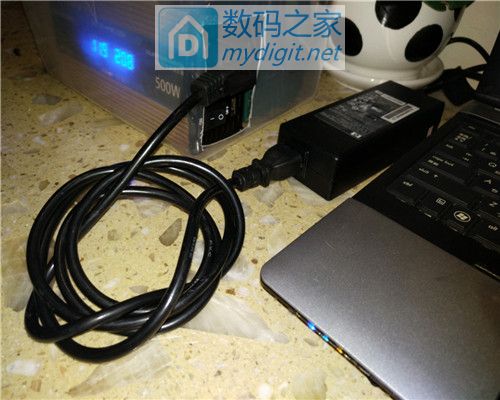

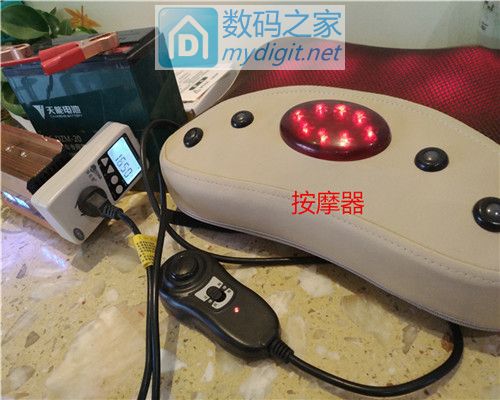

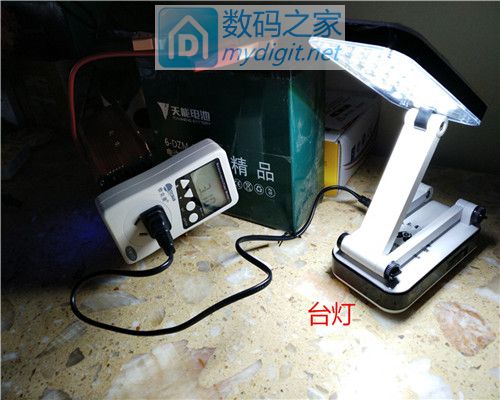

拿出家中常用的电子设备来进行通电测试。使用平板笔记本适配器5V/3A可以提供接近15W的输出功率。一些小功率电器如灭蚊灯，小台灯，按摩器都毫无压力。

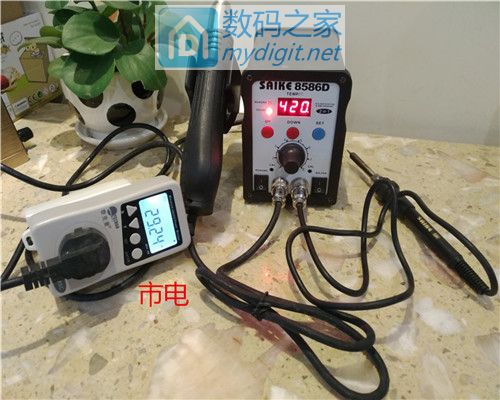

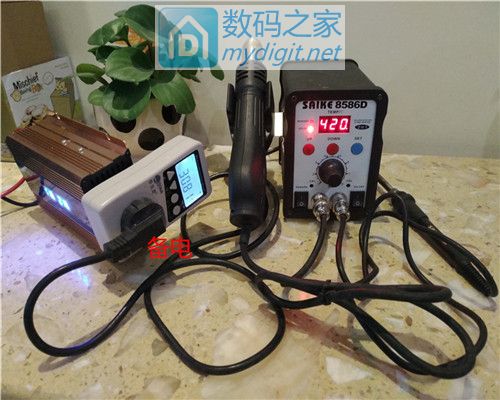

自己平常使用的焊接设备也拿出来测试一下。DIY电子电路常用的恒温电烙铁30W功率大小。

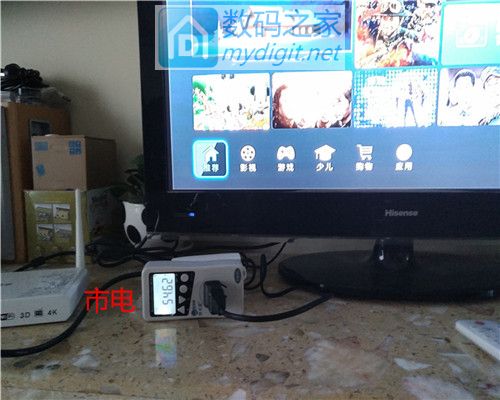

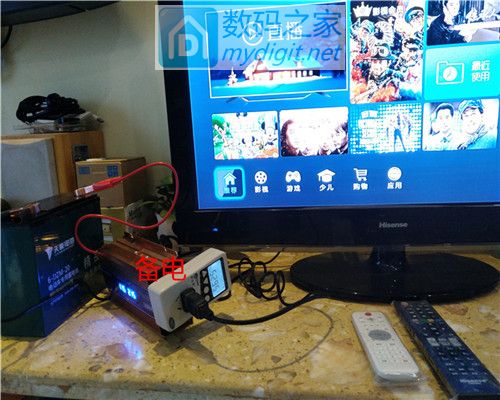

大伙最最最关心的问题是：这个逆变器可以用在电视机上面吗？如下对比一组图片你就会知道了。电视机在逆变器提供的电源下工作非常的稳定。输出的功率大小差不多50W左右。

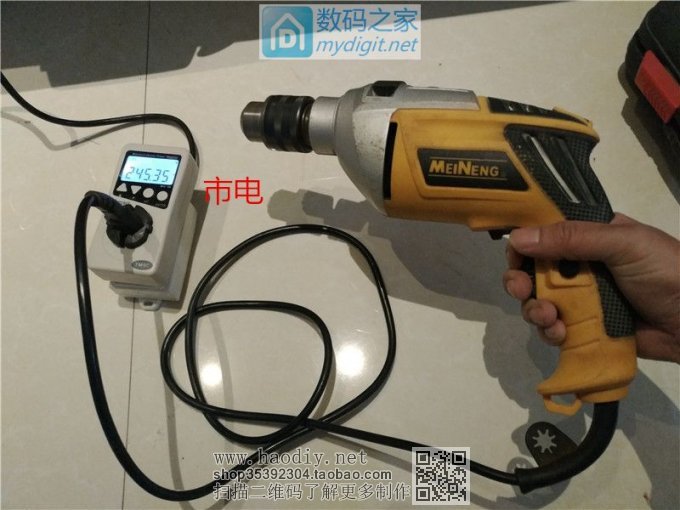

一些老司机开始蠢蠢欲动了，开始问了如此DIY的能量魔盒到底能带动多大的负载呢？我们来算一算具体数据就比较清晰了。铅酸电池组为12V/20A，换算成功率大小差不多240W左右。那么按照逆变器的转换效率80%~95%来看，差不多输出可以提供给200W大小的电器设备使用。下面将使用大功率手电钻来再次进行极限测试。 市电状态下，手电钻全负荷满转下功率表显示输出245W功率。

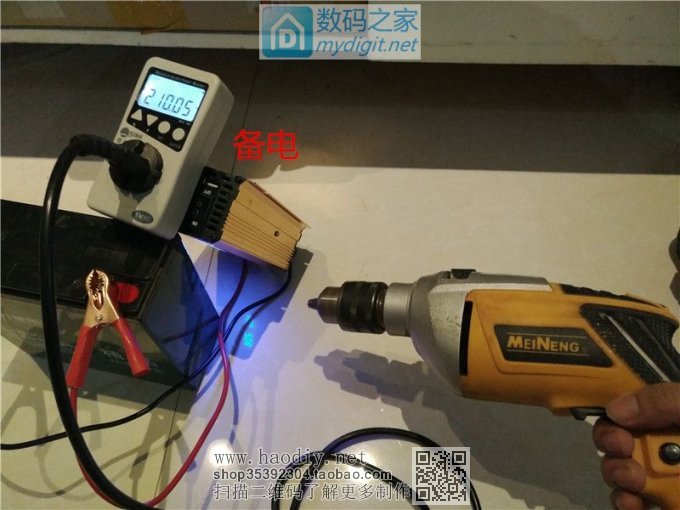

备电模式下可以看到功率表维持在210W左右大小输出。可见这个铅酸电池要是在满电状态下（14.4V）可以达到输出250W功率大小。

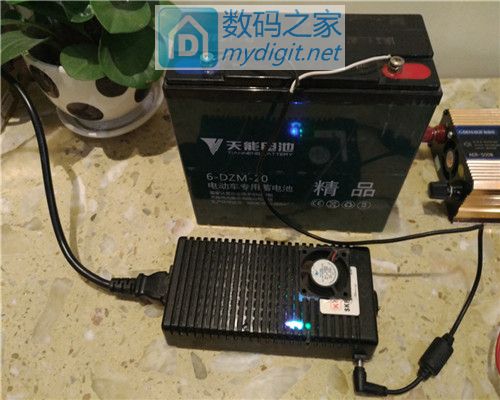

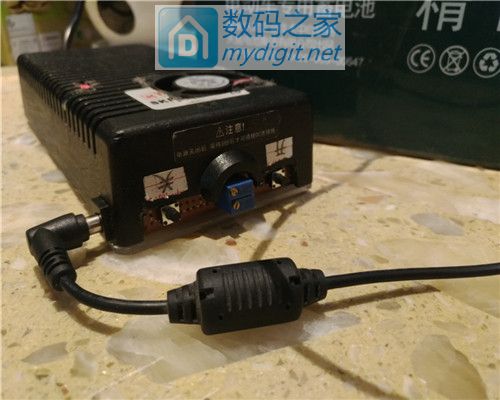

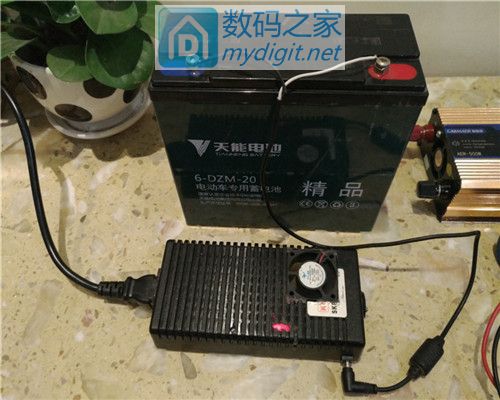

通过充电器来对铅酸电池进行充电，改造过的充电器设计为13.8V充满自动断电（绿灯），低于这个电压自动充电（红灯）。内部采用的是NE555无稳态电路方案。

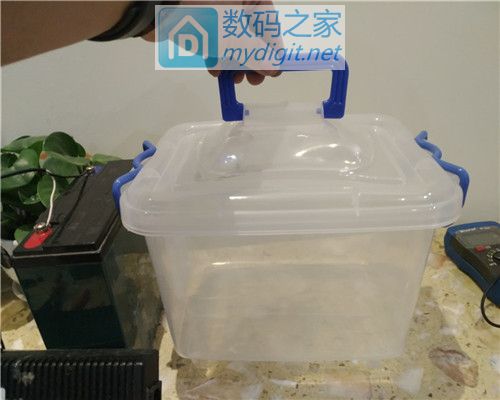

组装部分也比较简单些，拿出一个透明的带提手的塑料盒。

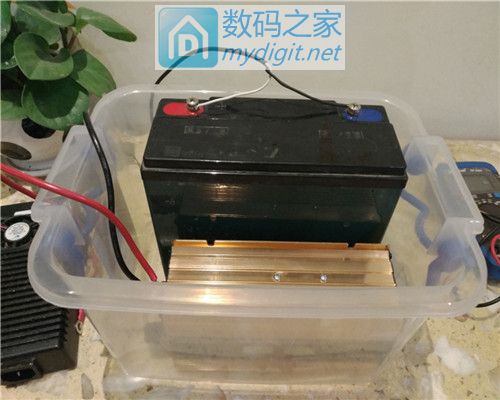

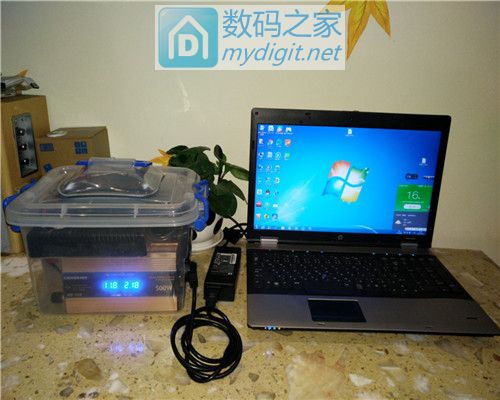

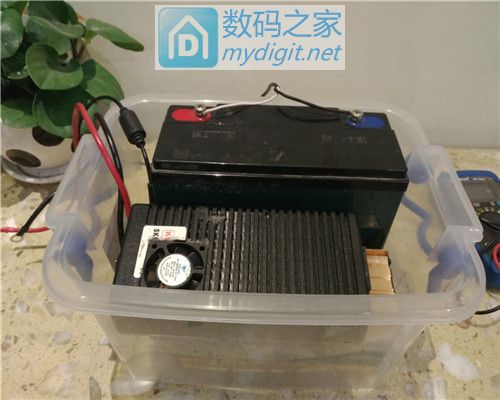

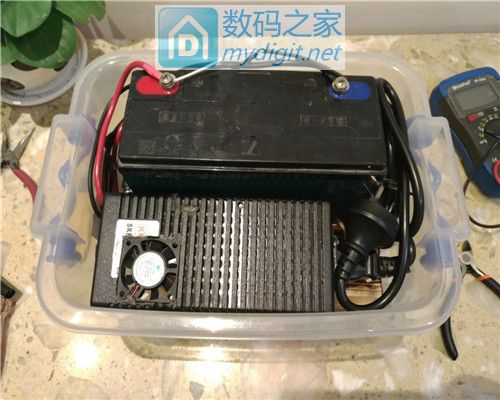

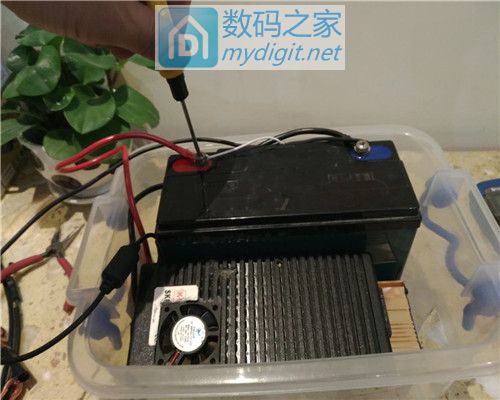

放入电池，充电器，逆变器，连上线路锁紧即可。在相应的部位开孔处理，平常通过市电来进行充电，透过盒子依稀可以看到内部充电指示灯状态。

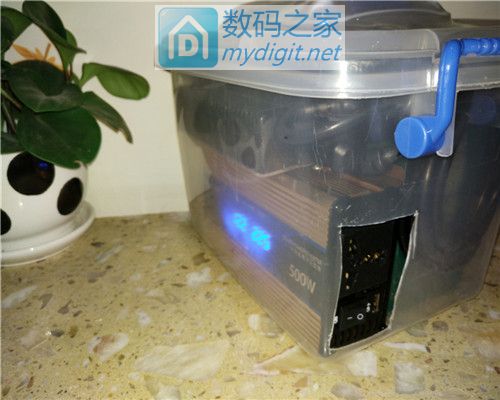

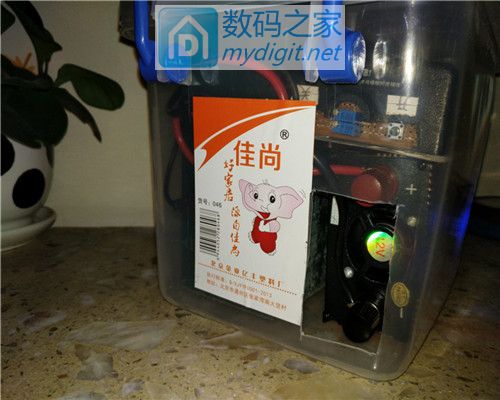

在相应的部位开孔处理，左侧为散热排气孔，右侧为插座孔。平常通过市电来进行充电。透过盒子依稀可以看到充电指示灯状态。
#p#分页标题#e#

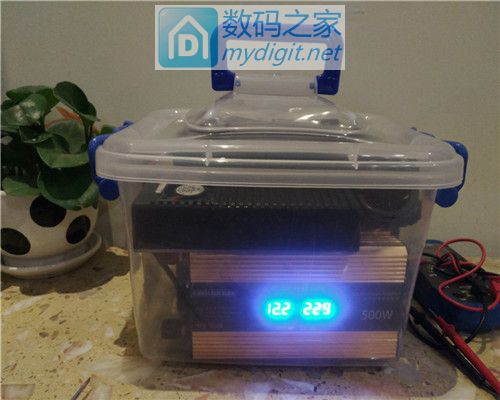

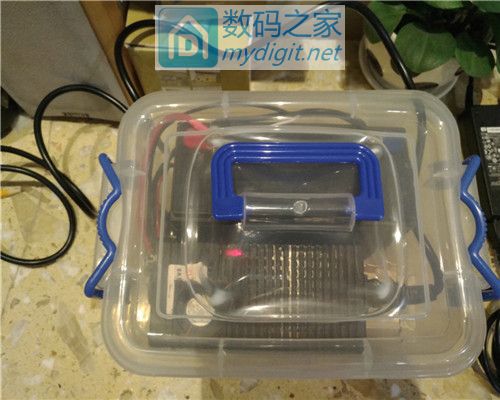

当家中意外没电了，就可以轻松提出来使用啦！虽然外观差强人意，不过关键它实用啊！
