也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

时间:2017-07-22 14:46来源:数码之家 作者:bybeen 点击:
想做个电容点焊机,不求能焊锂电池,只要能焊纽扣电池就行。没特意买电容,手头有一些,都是以前买元件均摊邮费顺带买的,不同批次,不同容量都有。看到有坛友用5万微法小水塘做的高压点焊机,打算仿制一个,没有他那么大的可控硅,打算用MOS搞。手头的MOS是7
想做个电容点焊机,不求能焊锂电池,只要能焊纽扣电池就行。
没特意买电容,手头有一些,都是以前买元件均摊邮费顺带买的,不同批次,不同容量都有。
看到有坛友用5万微法小水塘做的高压点焊机,打算仿制一个,没有他那么大的可控硅,打算用MOS搞。
手头的MOS是75NF75,先用简单并联出2万微法,连上一个MOS,逐渐加大电压做放电测试,直到MOS损坏。
废掉两个MOS后得出,储能量在4焦耳是安全的(21000uF,20V),到10焦耳时(21000uF,30V),单个MOS必坏。
为保险起见,按每个MOS承担2焦耳计算,计划最大做到32V,电解都选的35V的,
手头七七八八的35V电解加起来有44500uF,加到32V的储能量就是约23焦耳,于是用了12个MOS并联。

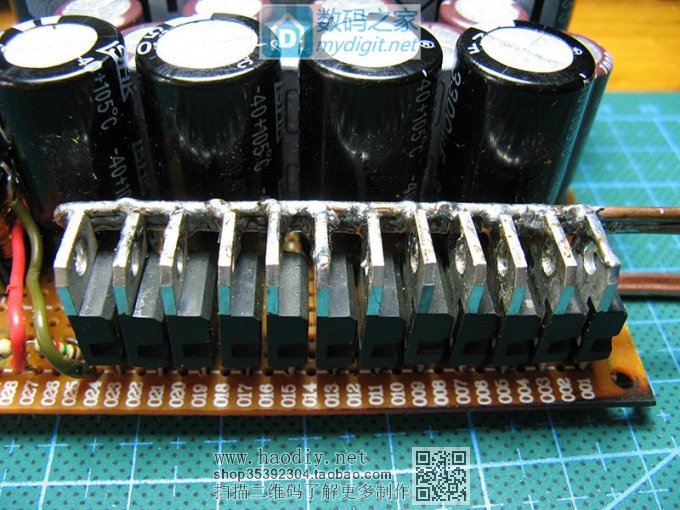

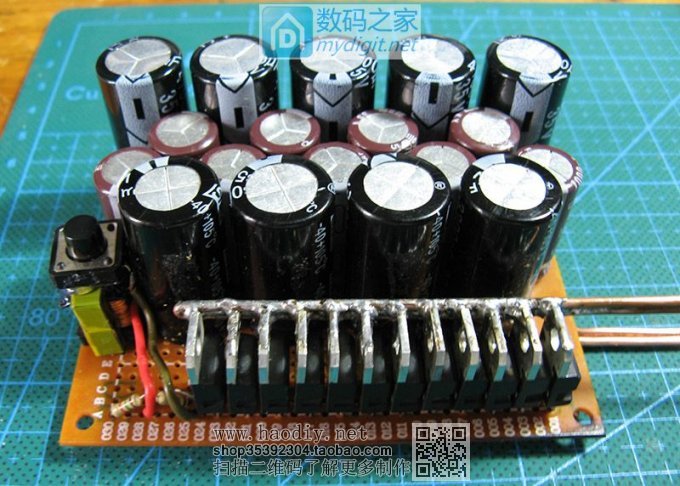

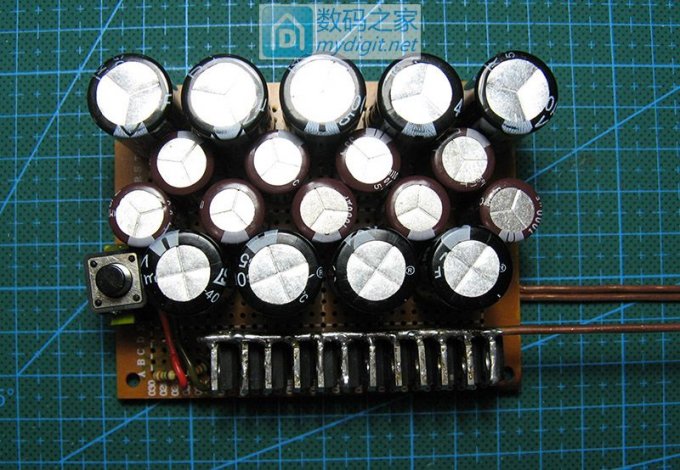

过程没拍,半成品如下:
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

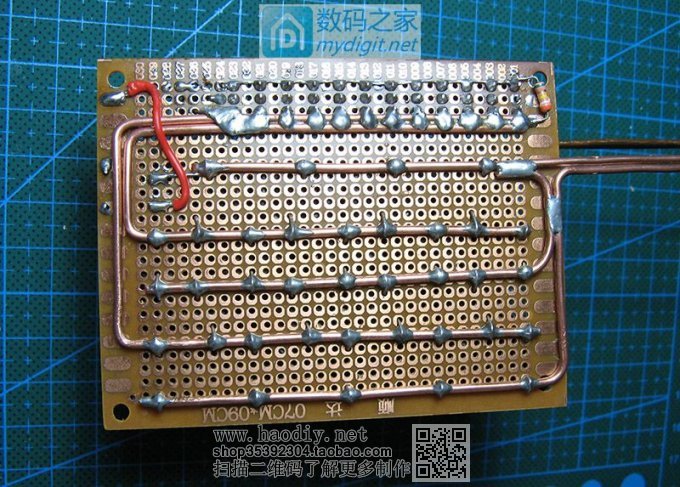

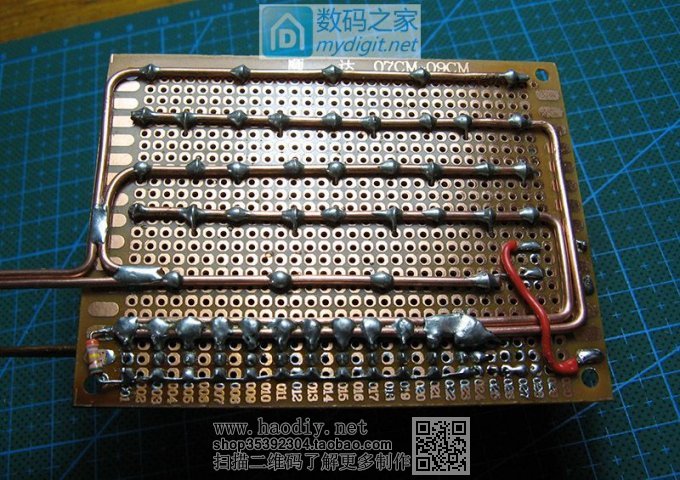

上面这个漏极原先是穿孔焊接的,之所以改在侧面还有插曲:
在做MOS放电测试的时候,发现栅极电压不是超过门槛电压就行,
栅极电压低于12V会严重影响放电电流(串了个25毫欧康铜丝,用示波器看的),
原因我也不清楚,但查PDF,这MOS栅极极限电压也就15V。手头没有合适的稳压管,
于是打算用TL431当稳压管,调到14V给栅极触发用。做好后的实验过程中有一次意外碰线,
导致MOS栅极电压过高击穿了,但是全都焊在一起,也搞不清楚是哪一个或哪几个击穿了。
这才发现,2x2.5平方的铜线焊上去已经够困难了,拆下来。。。。靠烙铁是不可能了。
后来改用火攻,用丁烷喷枪烤下来的。还好,只击穿了一个MOS,喷枪用得胆战心惊,
生怕把MOS烧坏了,洞洞板上的黑色痕迹和漏极导线发黑的外层就是当时烤出来的。
换掉坏的MOS,再往上焊的时候学乖了,焊边上,这样烙铁也能拆掉了。
然后把TL431也去了,直接电阻分压。


再说实验过程。还没考虑好焊头怎们做,先用这裸线试一下,也没有镍带,就纯粹试一下。
事实证明,认为容量不够,电压来凑的想法还真是图样图森破。
不知是因为用MOS代替了可控硅,还是必须有一个结实的焊头,还是我的压紧力不够,
总而言之,电压超过20V,就抑制不住的火花噼里啪啦,以下是22V的效果,没敢试更高电压。
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

想来应该是同样的储能量,高电压会在更短的时间里放电完毕,于是瞬间电流太大,炸火。
还没想好怎么改,也许可以用PWM触发,减小瞬间电流,等有时间再试了。

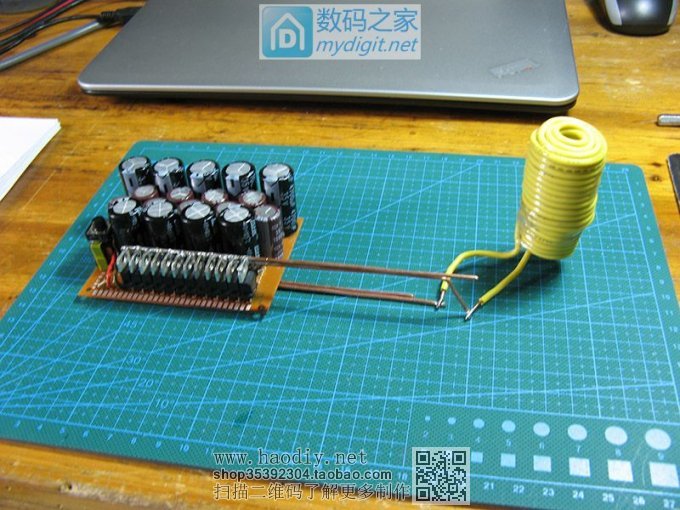

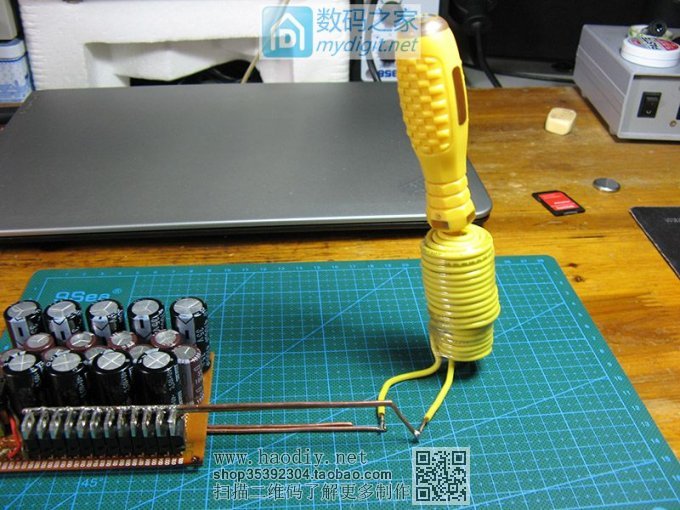

然后就想,这么大的电流,要是整个螺线管,会不会很好玩,于是用1.5平方线绕了一个,接上去如图:
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

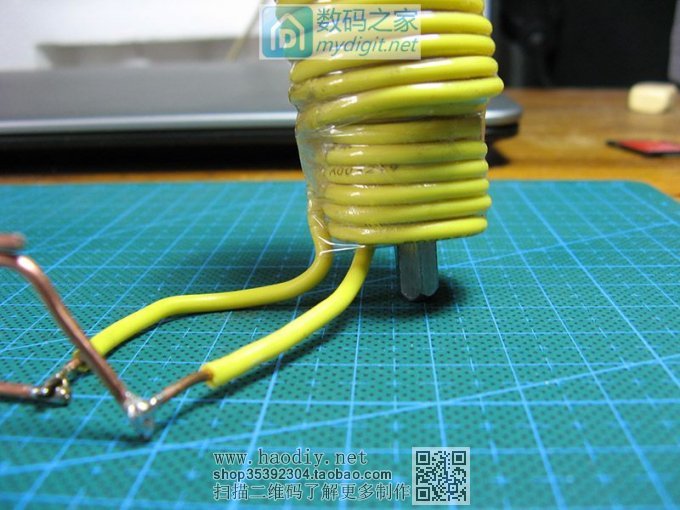

起子放进去,放电
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

居然能充磁,磁性还不弱
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

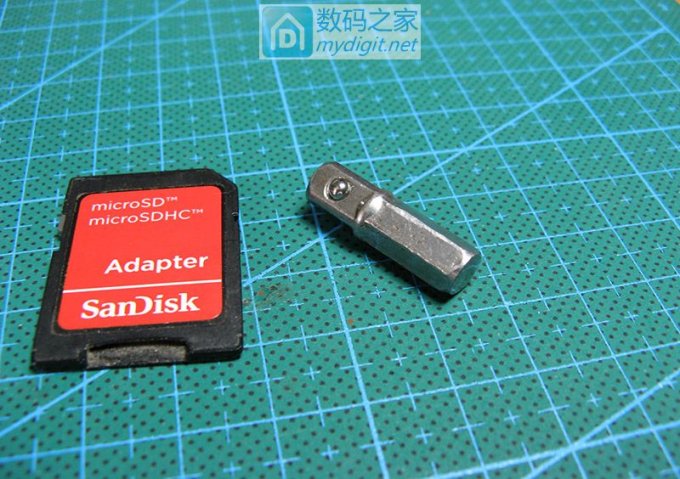

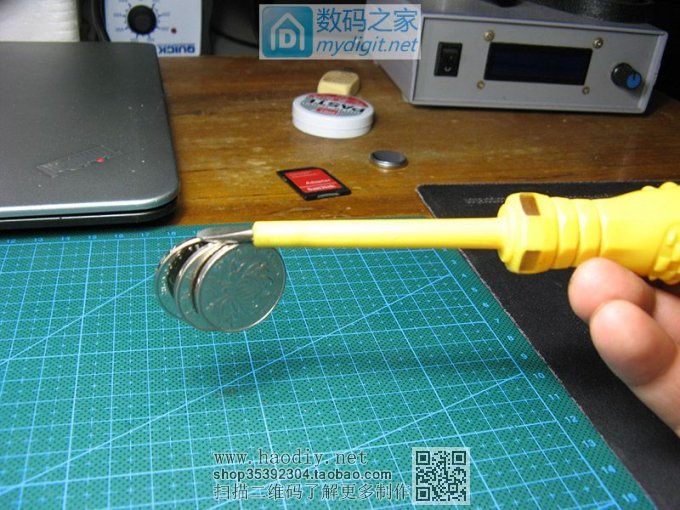

再试试这个
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

放到下端,放电!
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电

居然直接给弹射到房顶上了,再试几次,每次都可以。
房顶上的“弹痕”
也做电容点焊机,高压小水塘貌似不好用,但意外收获了充磁机和电
