DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

时间:2017-07-22 14:49来源:数码之家 作者:ahao 点击:
更新:安装太阳能板子过程在第2页温馨提醒:我以自己实际经历告诉大家,目前太阳能发电根本不省钱,如果你打算安个太阳能发电想省钱的话趁早打消此念头,否则继续往下看。。 当然了,如果你符合下面任意一条也是可以玩玩的,很有意思。1、你纯粹就是为了玩或
更新:安装太阳能板子过程在第2页

温馨提醒:
我以自己实际经历告诉大家,目前太阳能发电根本不省钱,如果你打算安个太阳能发电想省钱的话趁早打消此念头,否则继续往下看。。

当然了,如果你符合下面任意一条也是可以玩玩的,很有意思。
1、你纯粹就是为了玩或者满足动手欲望不在乎其他条件,随便玩,比那什么几大害有意思多了。
2、你有渠道能弄到低价甚至免费蓄电池,如果你家是卖蓄电池的那就最好了,玩吧,随便玩。
3、你如果打算并网发电的可以玩一下,还有政府补贴呢。但是先期投入比较大。

先来几张图看看,稍后慢慢上图。

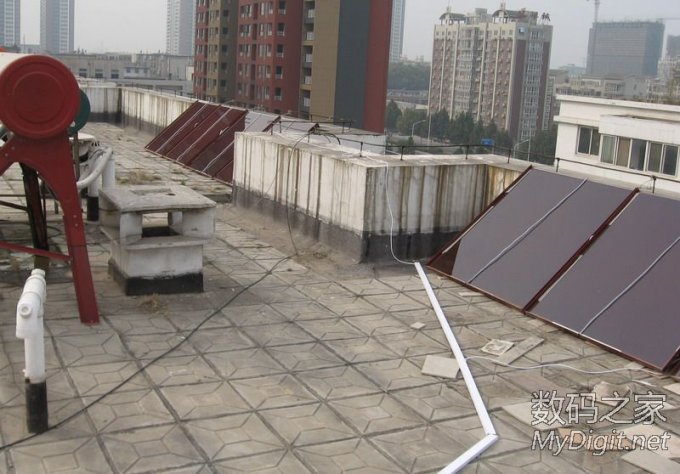

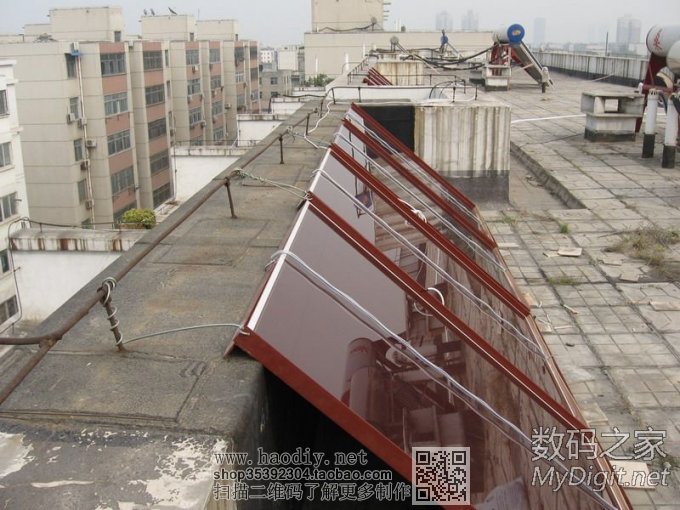

楼顶安的8块太阳能板
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

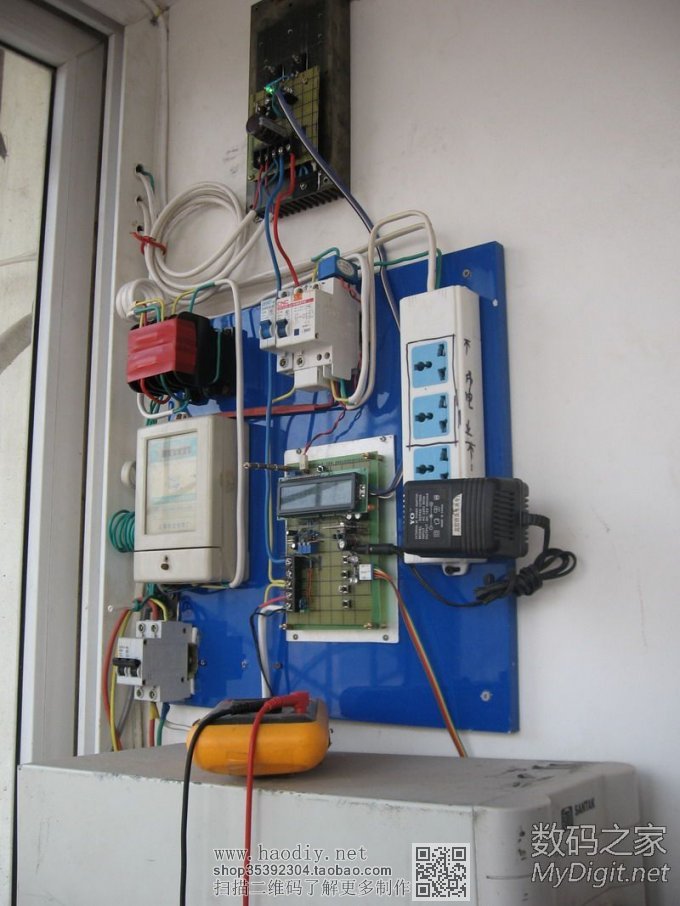

全是diy的土鳖设备
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

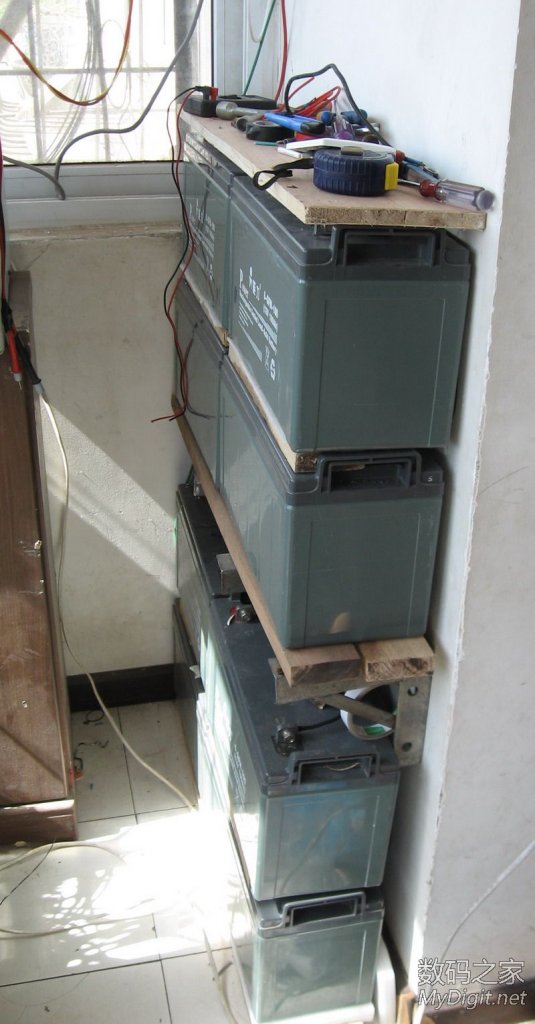

8块蓄电池
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

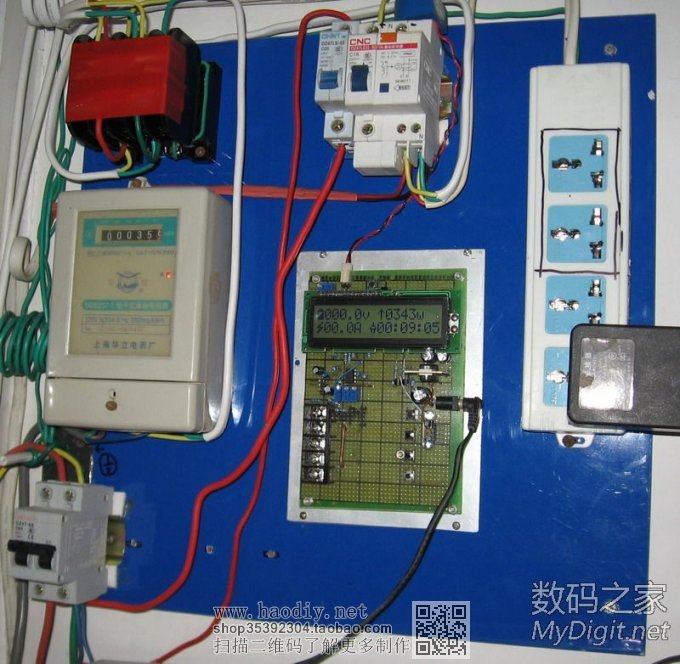

显示板,能显示电压、充电电流、负载功率、输出时间等。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


先从电路部分开始。

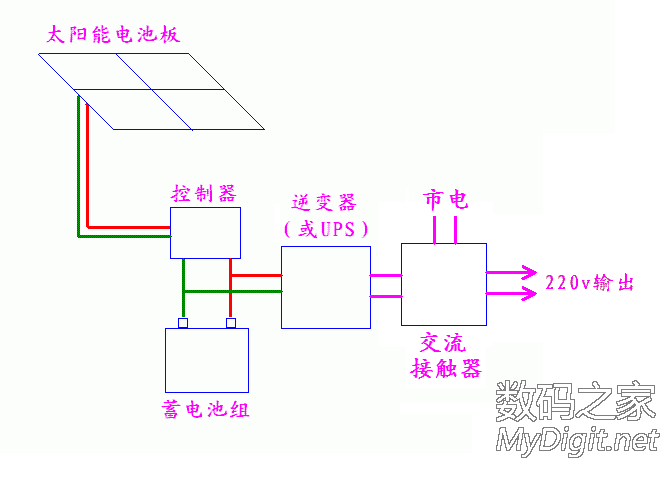

整体电气图大致如下,比较简单。
太阳能板输出直流电经过控制器之后给蓄电池充电,控制器同时检测负载量和电池电压,如果有一定负载并且蓄电池电压合适就会开启逆变器输出220v交流电,同时交流接触器自动吸合切换到逆变器给负载供电,切换时间大概几到十几毫秒,像电视电脑这类电器不会断电重启,不影响正常使用。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

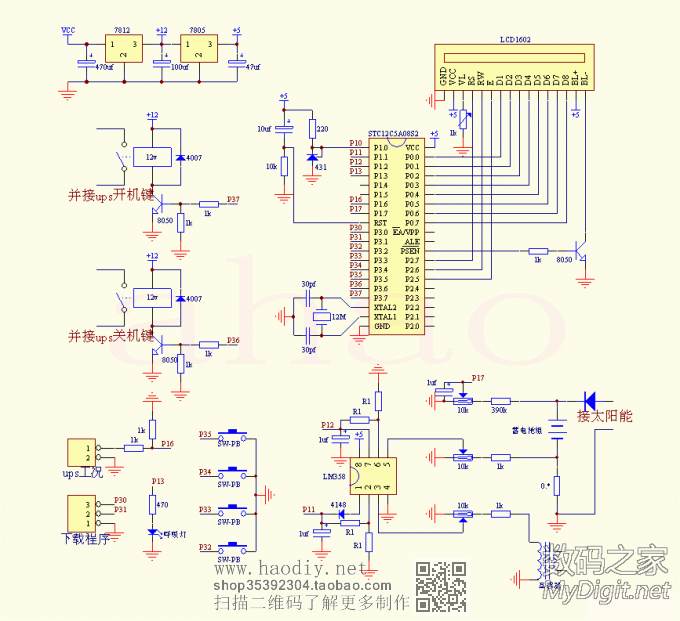

重点是控制部分,几乎所有功能全在控制板上,使用的STC单片机和LCD1602液晶显示屏。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

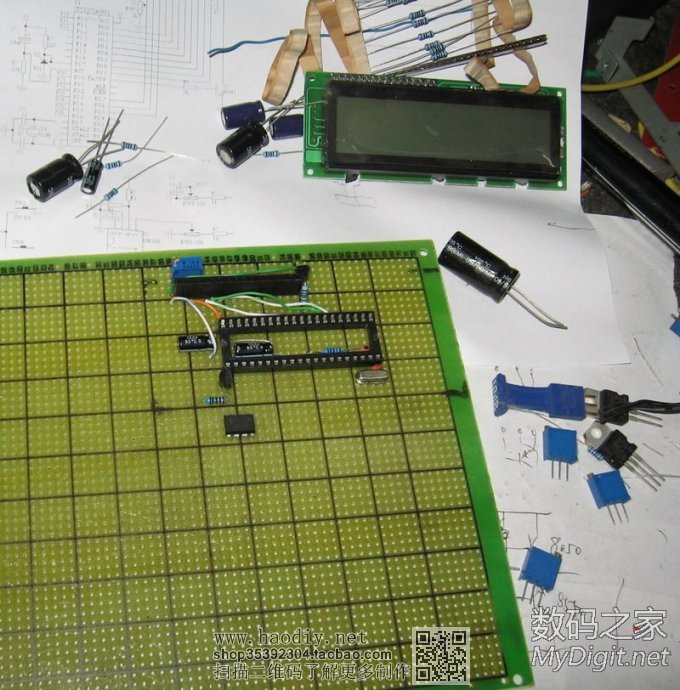

制作过程可以说比较繁琐吧,最终功夫不负有心人总算弄成了。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


慢慢测试程序等
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

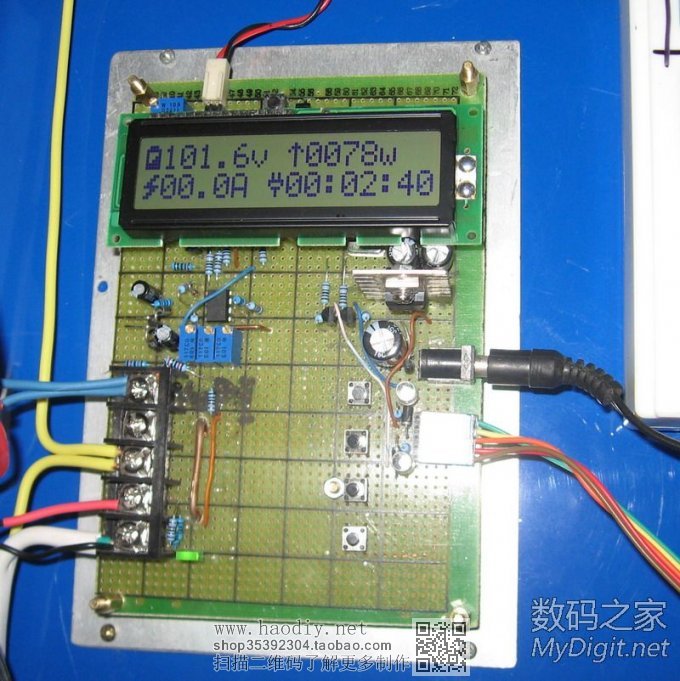

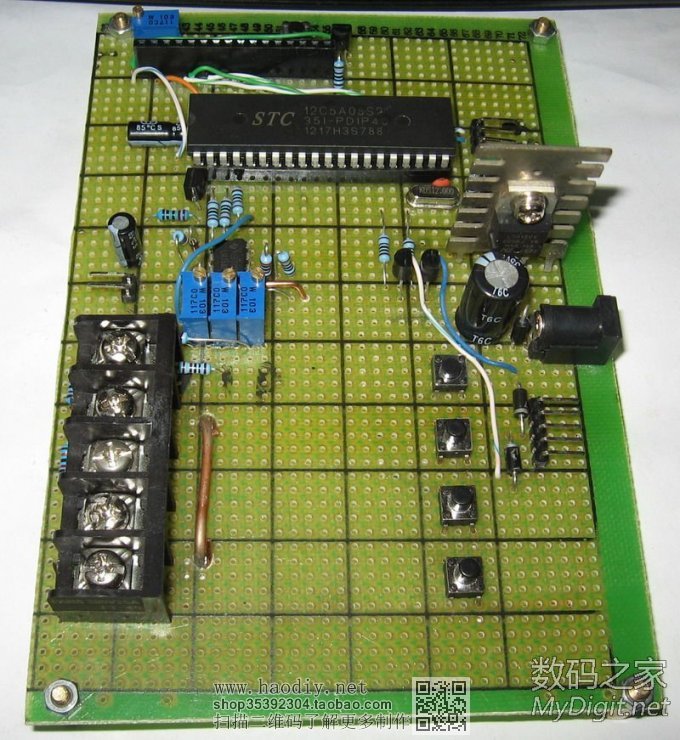

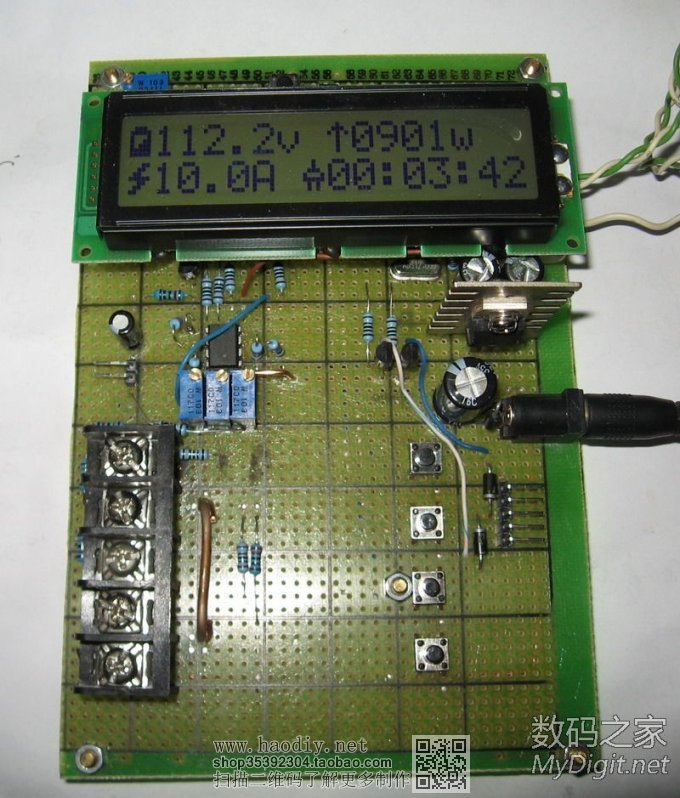

经过多次修改基本定型,如下图。此时功能还不全,后来又加了充电管理和ups开关机之后就和主楼图片一样了。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

再隆重介绍一下整套系统的关键设备,逆变!

没有买逆变器而是买了一个二手在线UPS,山特C3KS。我个人感觉一台成熟的UPS要比那些小作坊式的逆变器可靠性高(事实证明的确如此,已经用了3年没有出现过任何异常,带冰箱什么的硬启动也无妨),并且二手UPS价格也不贵。唯一的缺点是空载功耗比较大,白白浪费电能了。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

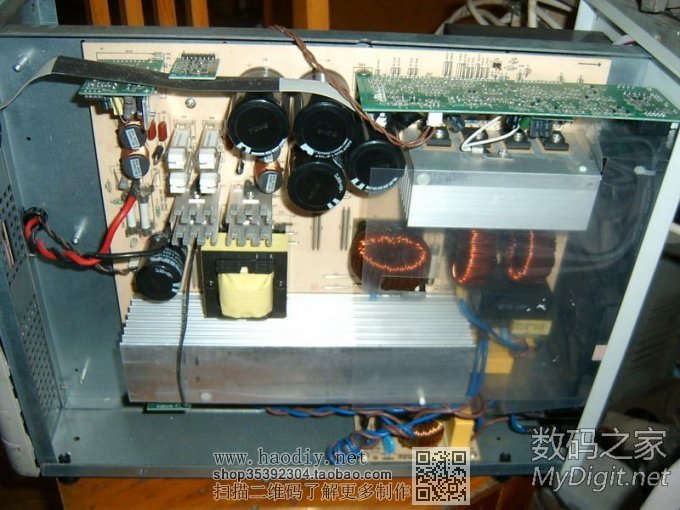

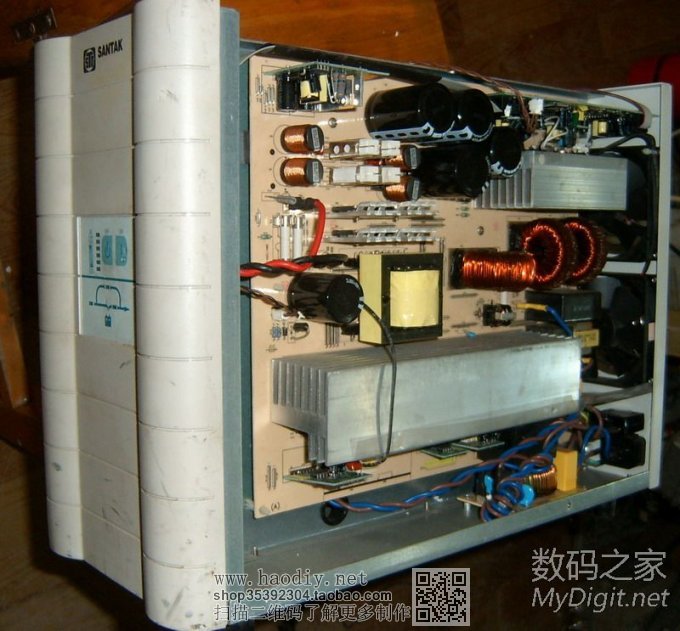

内部用料还算比较扎实,尽管这可能也是一台身份不太正统的山特
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

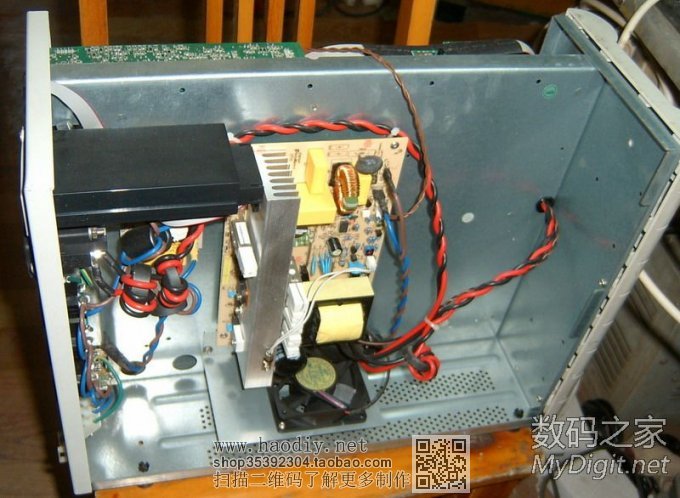

另一面是原机自带的充电板
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎



附带介绍一下太阳能板子和自己焊的架子。
太阳能板是网上买的,只有一句评价:被坑死了!!!!!!!!!!!!!!!!
这种东西还是本地自提比较可靠。我在网上买的,到手和卖家描述的根本不一码事,还因为运输问题裂了两块。前车之鉴啊同志们。

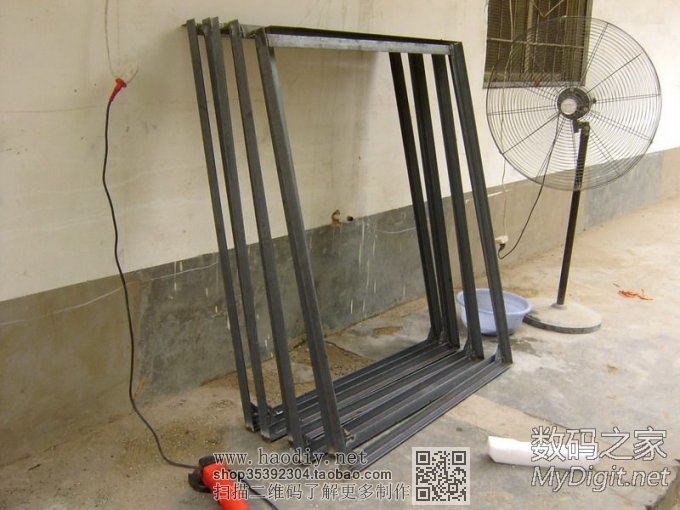

固定架子我是根据楼顶情况简化了,只焊了固定框然后利用楼顶围墙斜靠上去的,比较省事。
焊接就不多叙了,反正浪费了很多个业余时间。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

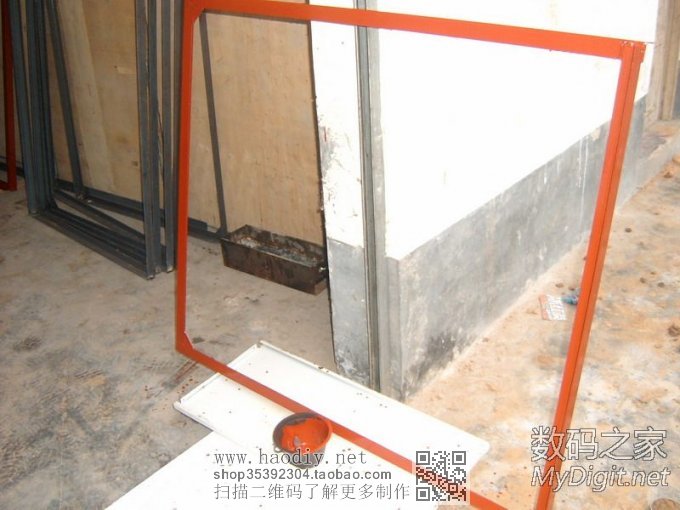

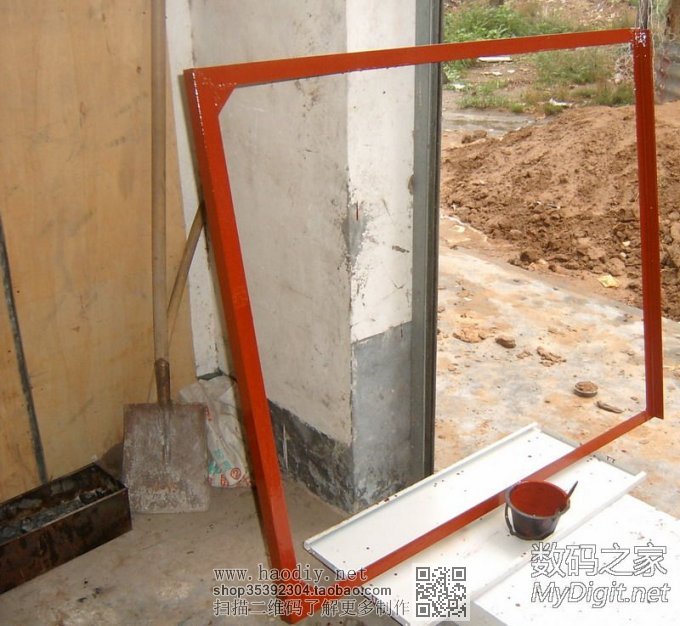

后来还刷了防锈漆
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

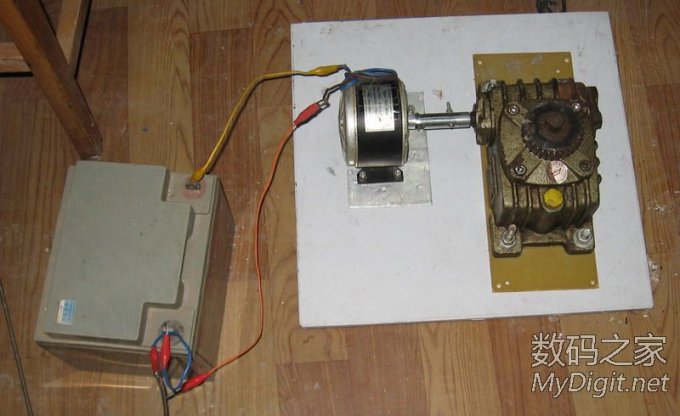

每块板子+铁架子估计六七十斤应该有,我一个人扛到7楼顶实在臣妾做不到,问题关键是不能直接上到7楼顶,因为6、7楼是别人家的复式,后来就去机电市场看看有没有那种小吊机,发现价格可不便宜我又不经常用买一个可不划算。。。。又去旧货市场转了一圈也没有合适的,不过淘到了一个蜗轮减速机,我觉得应该有用。

后来就这样了,手头有个电踏板上拆的马达两个一组合。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

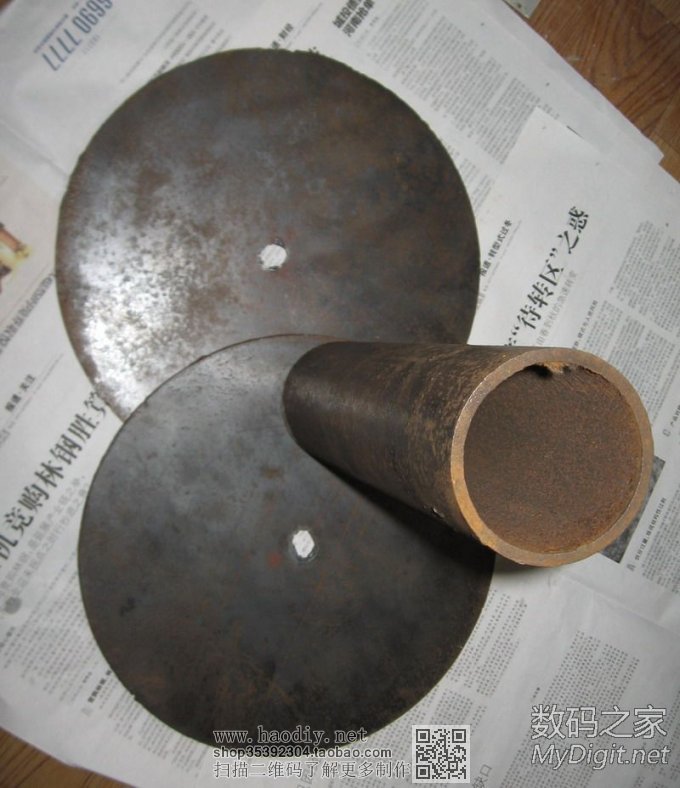

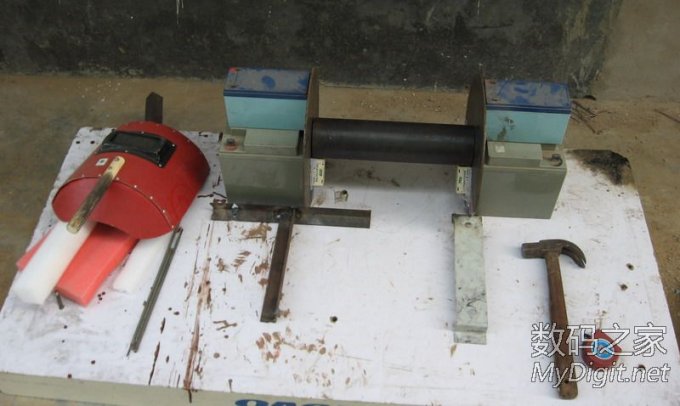

根据个人意念钢材市场弄了三样东西,有没有邪恶感?
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

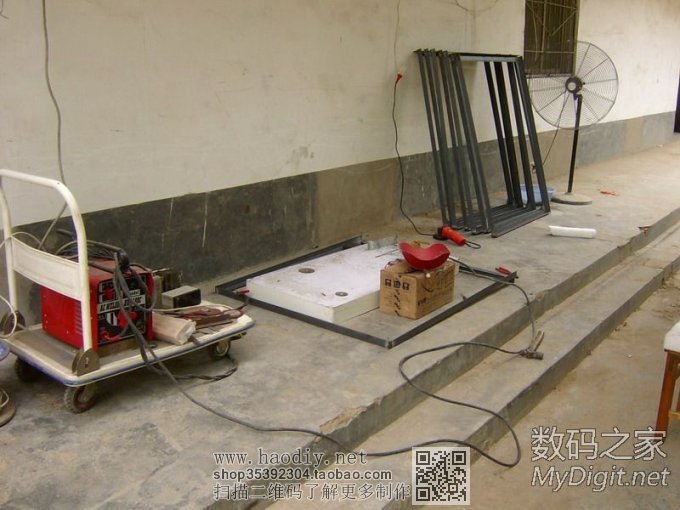

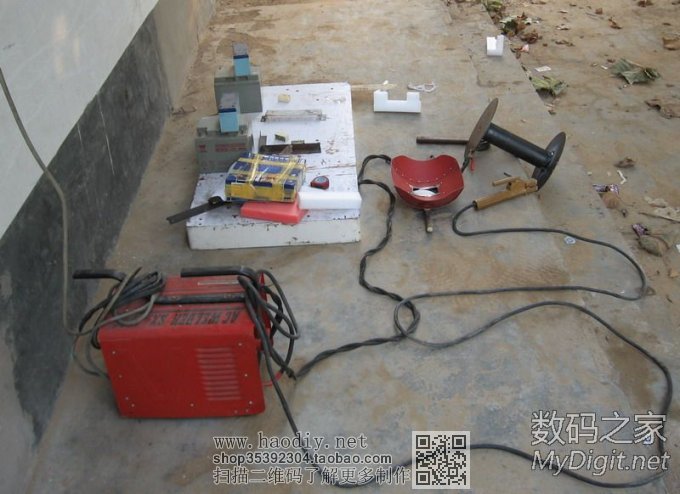

然后请出焊机
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


反正手艺比较渣,焊太薄太厚的都不好看,管它呢结实就行
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎


DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

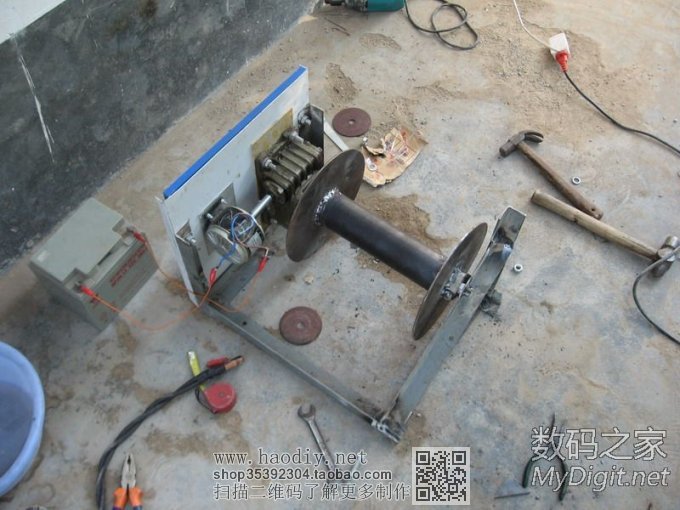

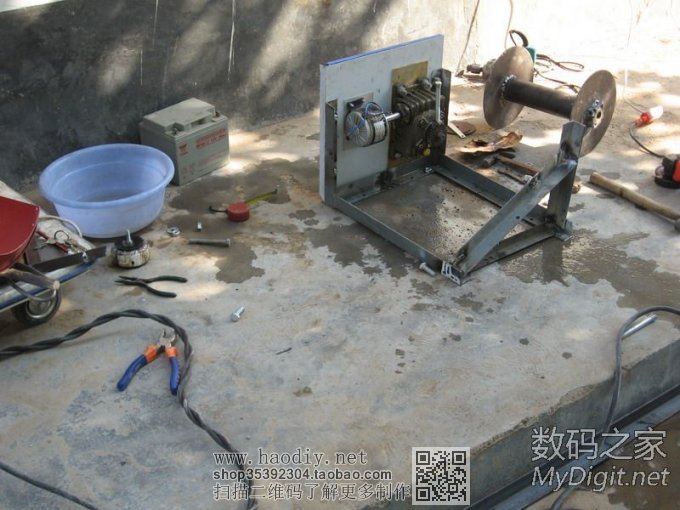

当~当~~当当,你没有看错山寨吊机的雏形已经显现。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

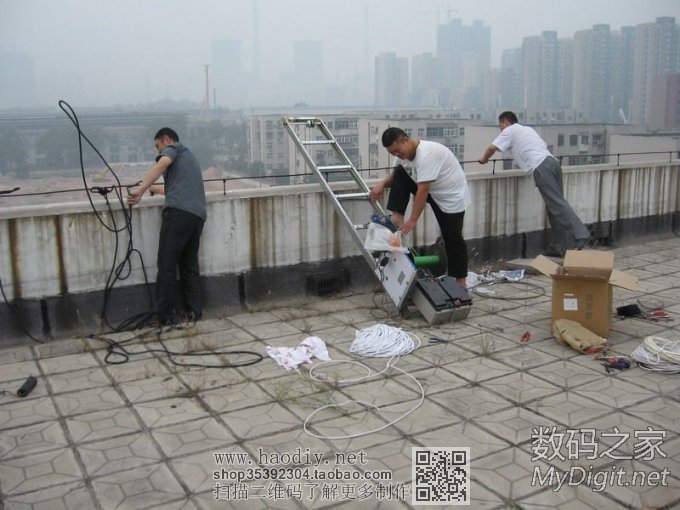

然后选了一个黄道吉日,找了几个邻居帮忙开始往楼顶上运了。。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

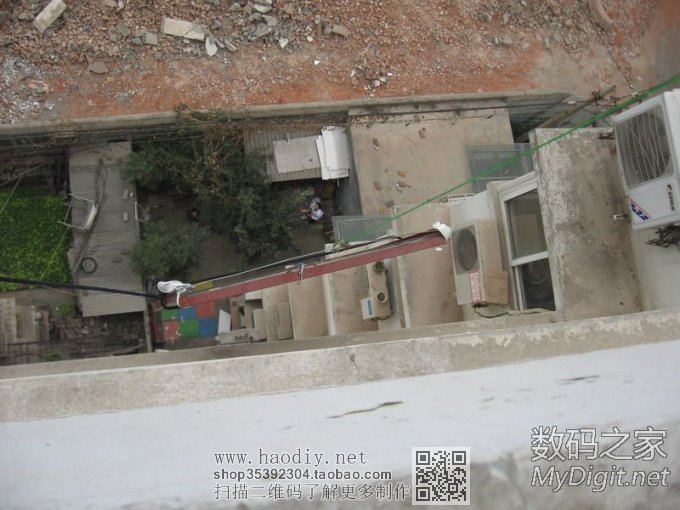

楼下有人负责往钢丝绳挂钩上挂板子。
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

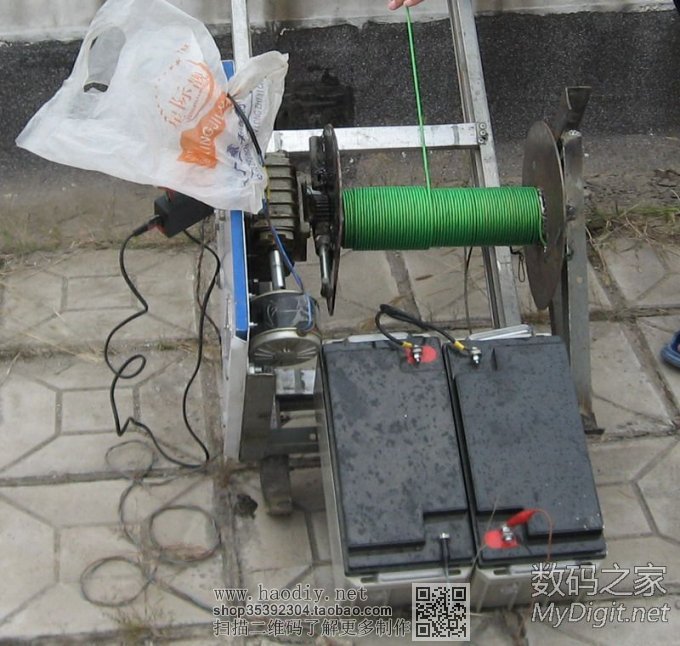

多亏有了吊机,轻松吊完8块板子。。(当时下了几滴蒙蒙雨,塑料袋盖着的是调速器)
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

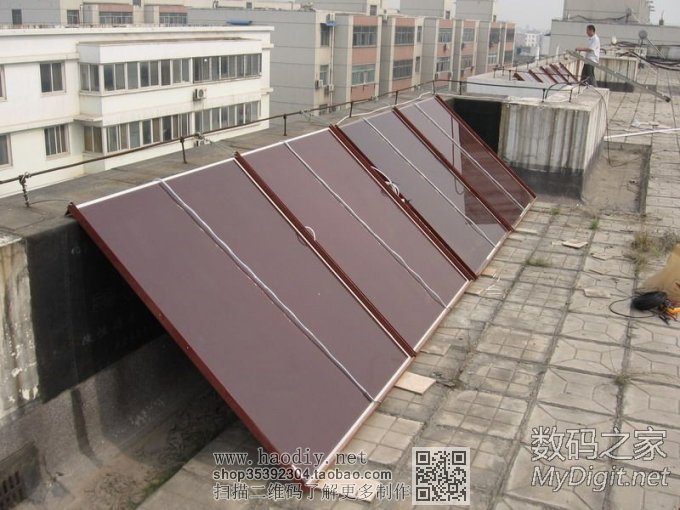

经过个把小时安装、接线,完事!
DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎

DIY的土鳖太阳能发电,用了3年蓄电池又该换了,悲催~~多图网慢慎
