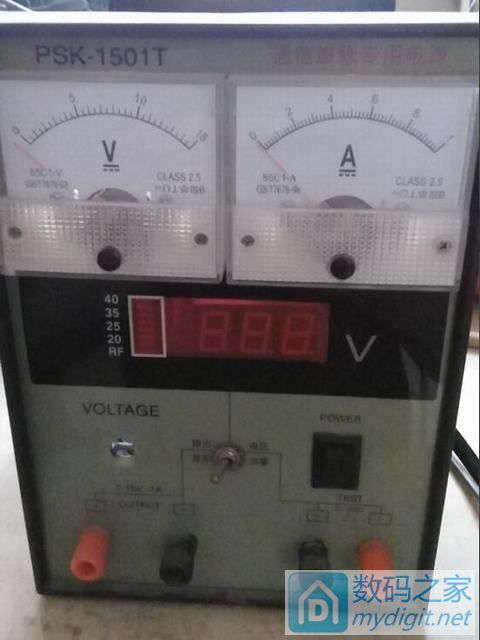

这种电源很常见吧 大多是用来修手机的

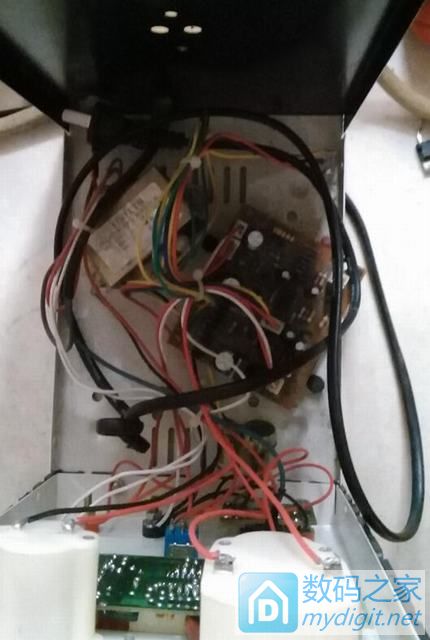

肚子里就那么点东西··· 看着楚楚可怜 但朋友送的 拆了不心疼

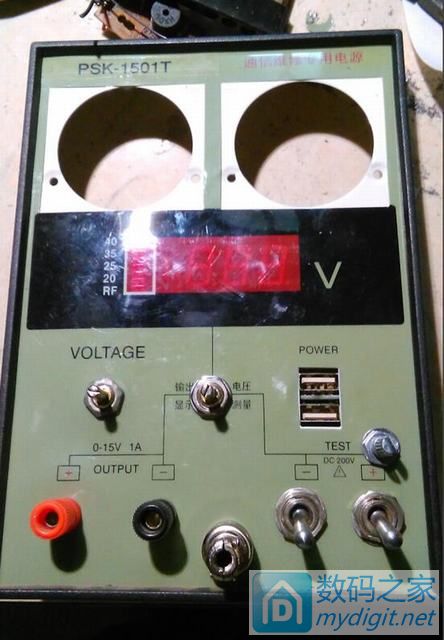

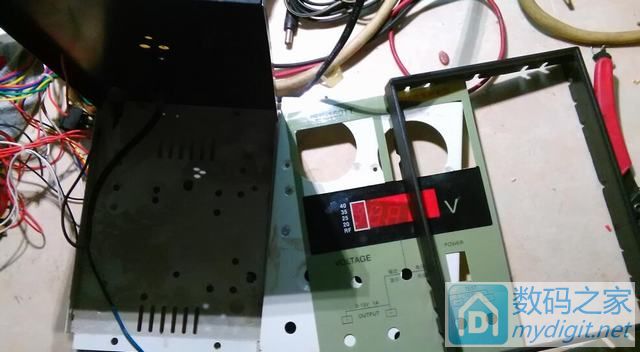

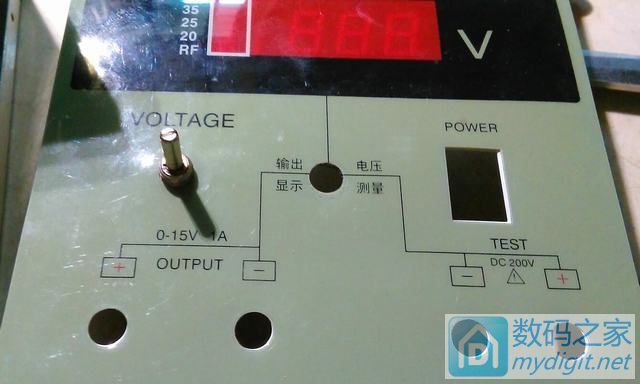

先从面板下手

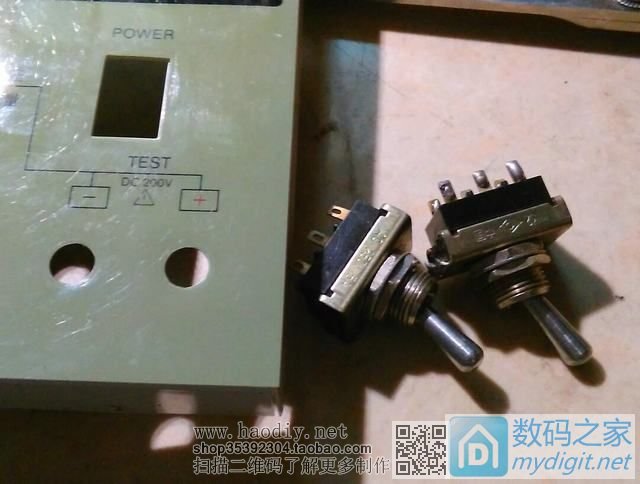

偶喜欢这样的开关·····好像年代很久远了 二手市场淘来的5毛一个
电位器换成多圈的

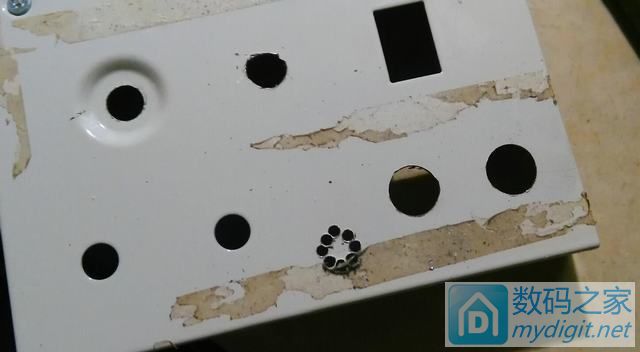

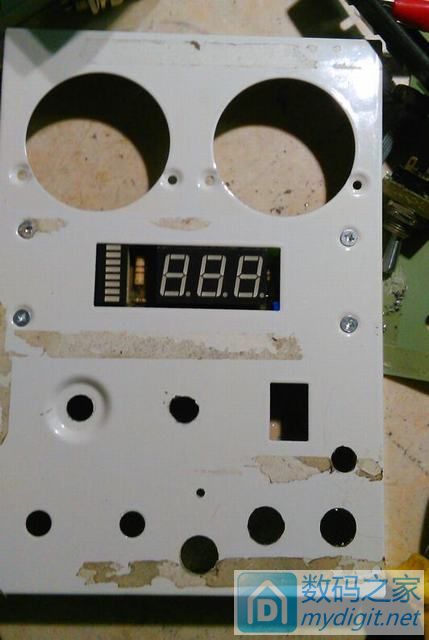

给相应的孔扩大 或者新增些孔 白菜白光也要弄里面去 白光偶只用白菜的

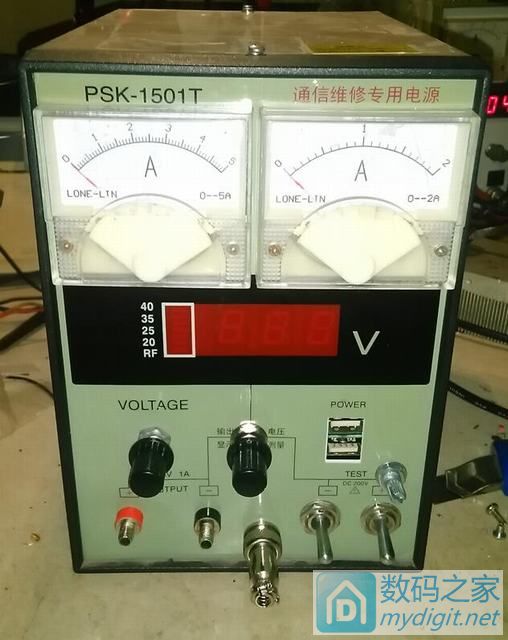

差不多是这样了
上面两个可调 一个调电压 一个调电流 接线柱是可调输出 太空头是白光 开关一个是可调电源 一个是白菜白光 USB是从可调电源的辅助接出来的5V 右边那个旋钮是白菜白光滴··

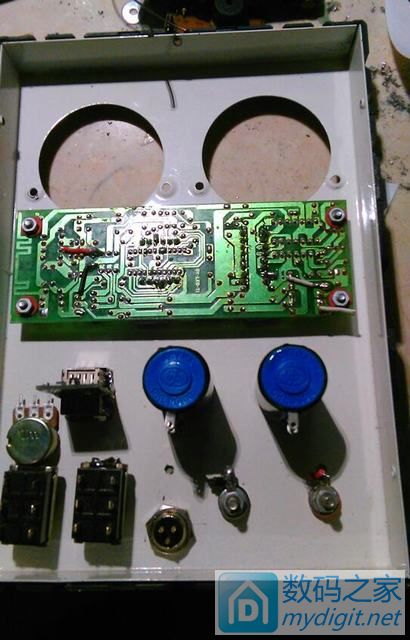

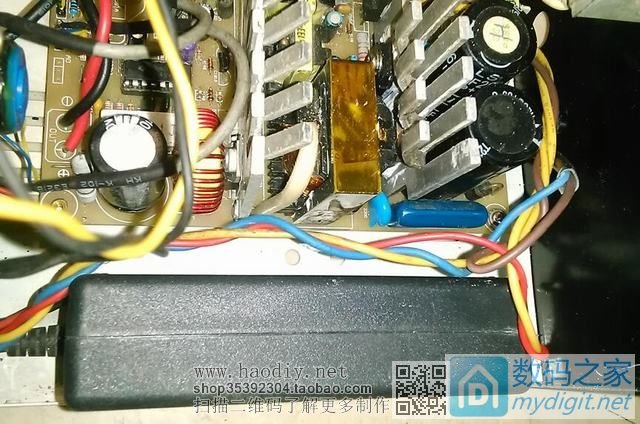

里面大概是这样的··· 因为USB口有些手机要分压 所以直接剪掉了移动电源板子上的USB口来用

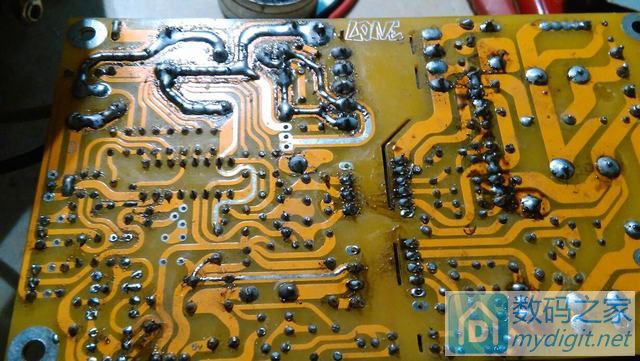

这就是要装上的可调电源 第四版 很沧桑啊······ 用来试验的 烧了修 修好再弄烧了 再修······

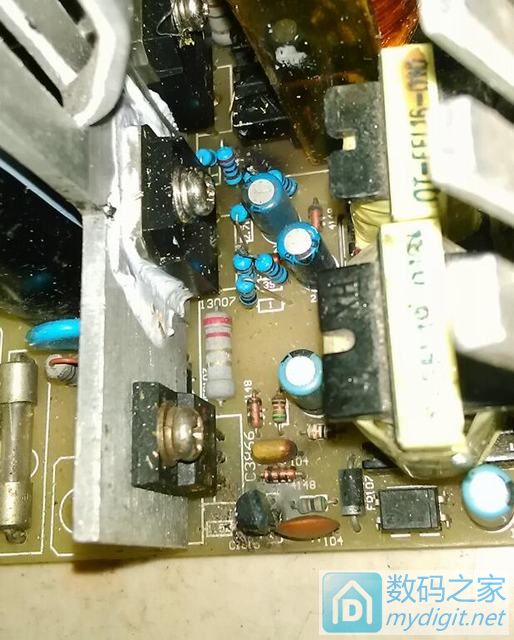

辅助部分也烧过···· 到了现在才装起来 继续服务·····

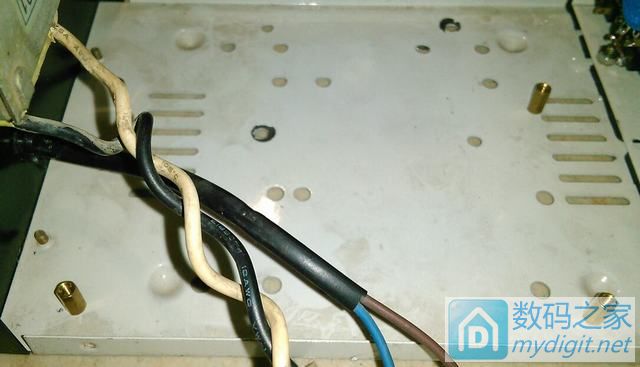

底面装几个铜柱子···固定可调电源

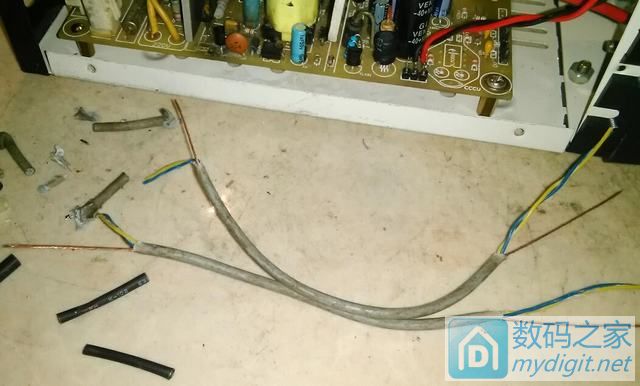

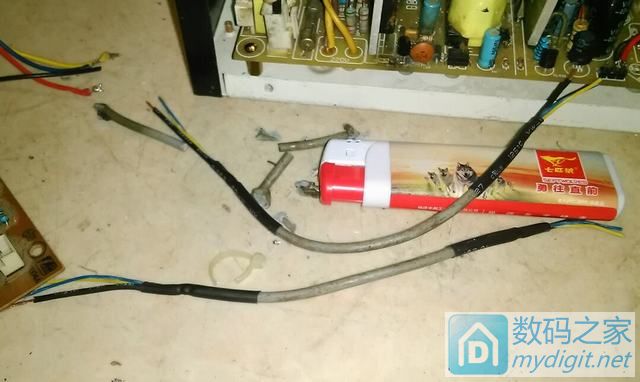

屏蔽线
整理一下 给电位器用

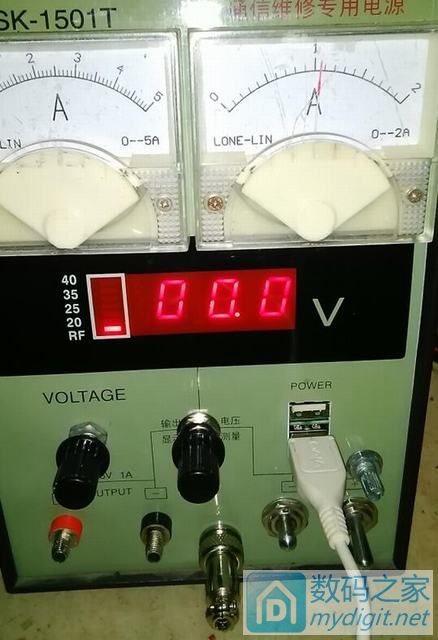

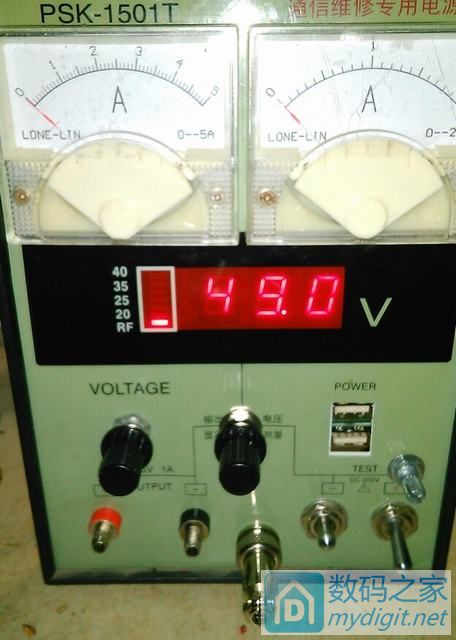

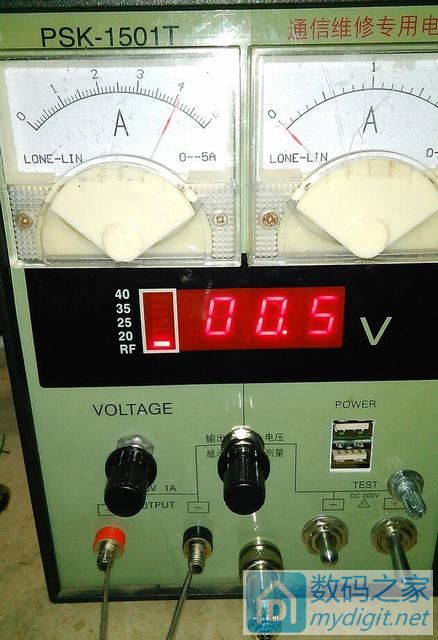

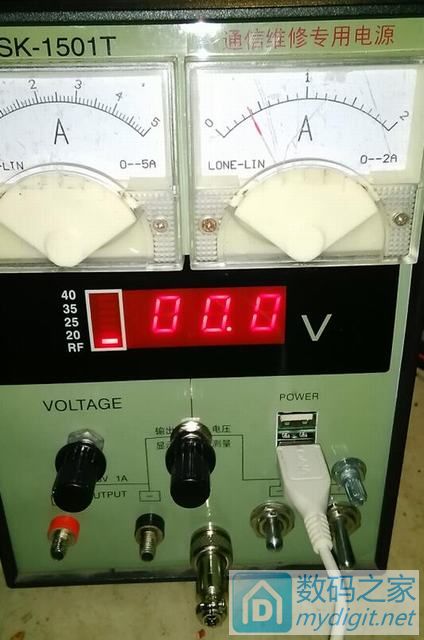

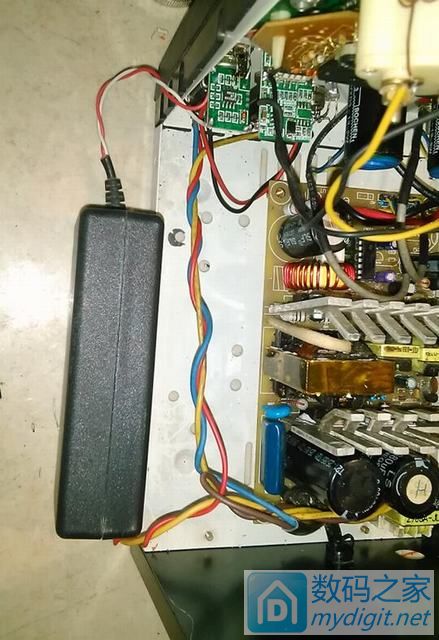

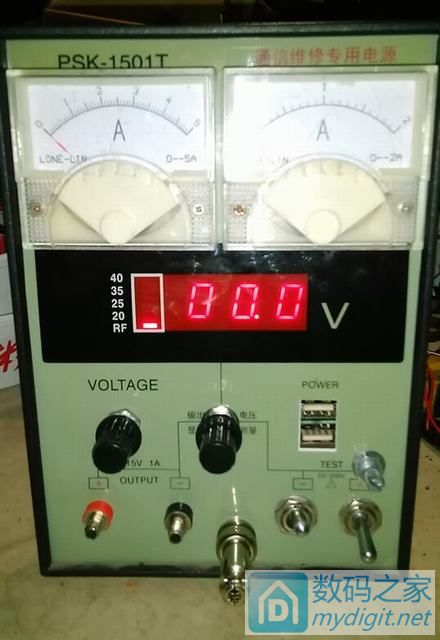

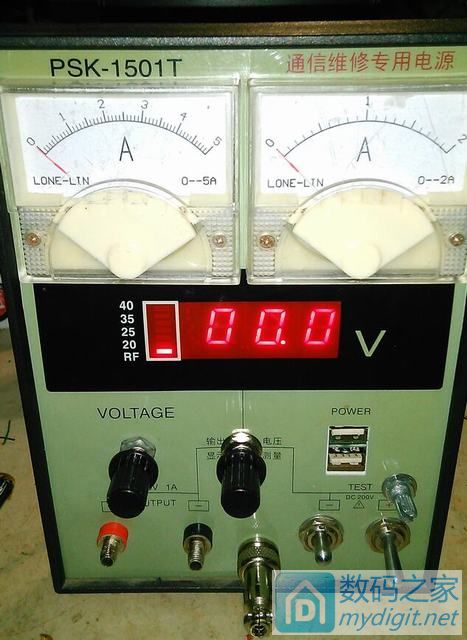

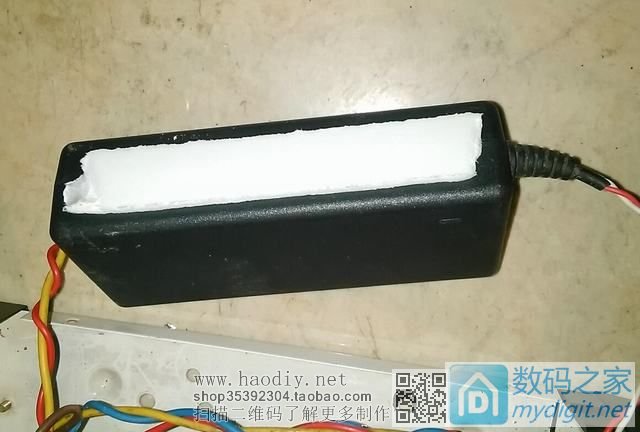

整一下表头 两个都是电流表 一个是2A 辅助电源接USB口的 一个是5A 可调电源用  装好 面板看着像回事  里面接好···· 白菜烙铁要另外个电源···  双面胶就将就了···反正不搬来搬去  整理好 就可以开始试机咯···  0V起调········我很在乎这个·····嘿嘿  最高49V  电流最大4A 本来想弄到5A的 没找到合适的电阻  找来一个用电器···就是我的移动电源 插上测试一下USB口 电流0.4左右···  这回可以放心把手机插上试试了····呵呵 手机充电1A 这个USB口和可调电源没什么联系··· 只要把可调电源打开就行了···· 和可调电源这边的电压没有联系···  (责任编辑：admin) |
