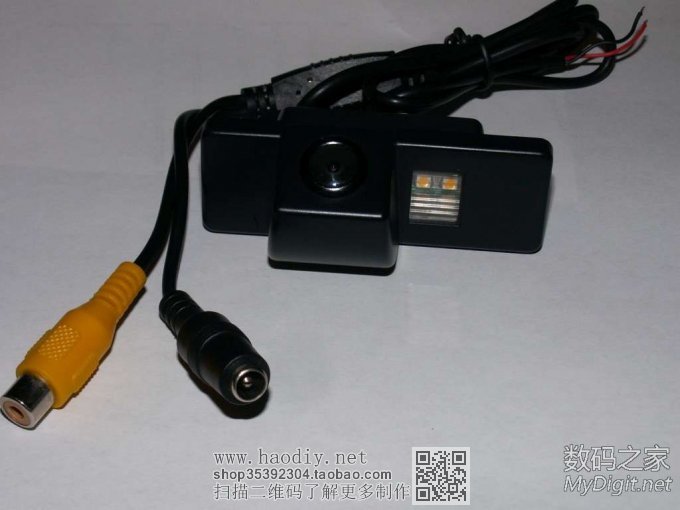

买了倒车摄像头才发现机头只支持NTSC制，但是摄像头是PAL的，拆开看看能不能改制。 摄像头的外形是这样的：

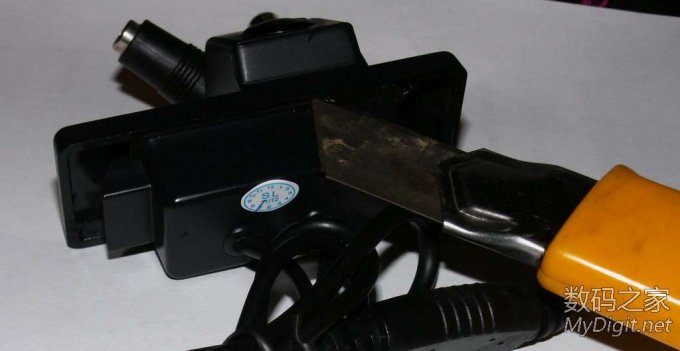

从缝隙插刀片进去就能慢慢割开封胶撬开外壳了：

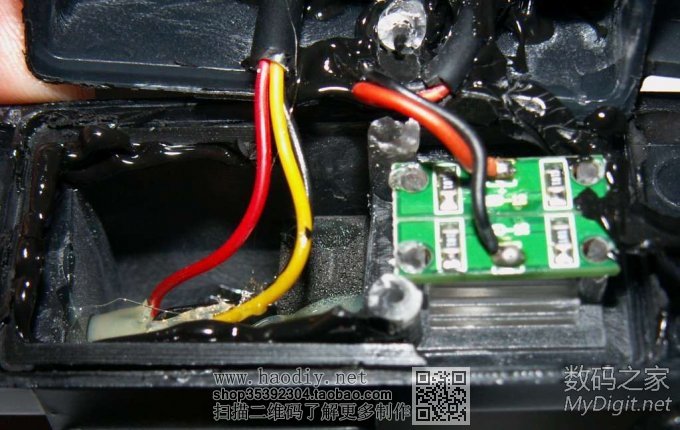

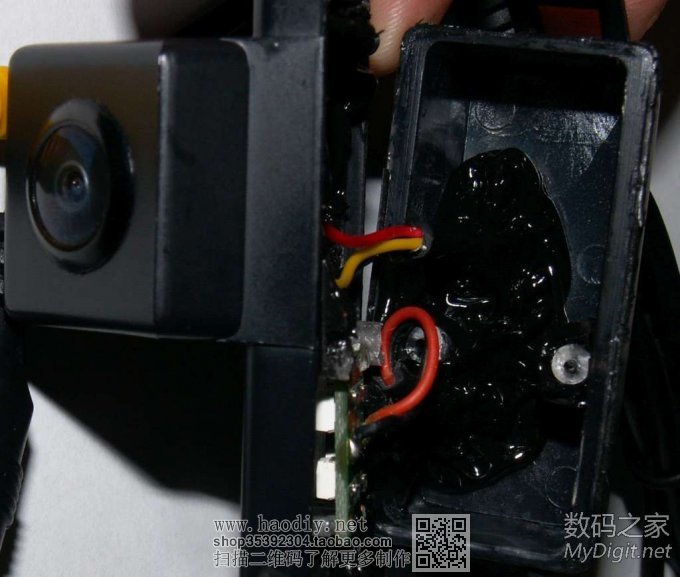

拆开后很简单，里面很多黑色的防水胶：

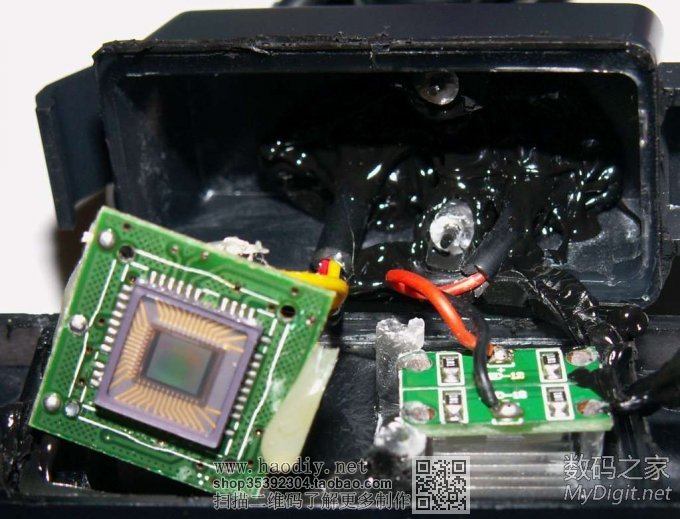

左半边是摄像头部分，右边的小电路板是LED，取代原牌照灯的：

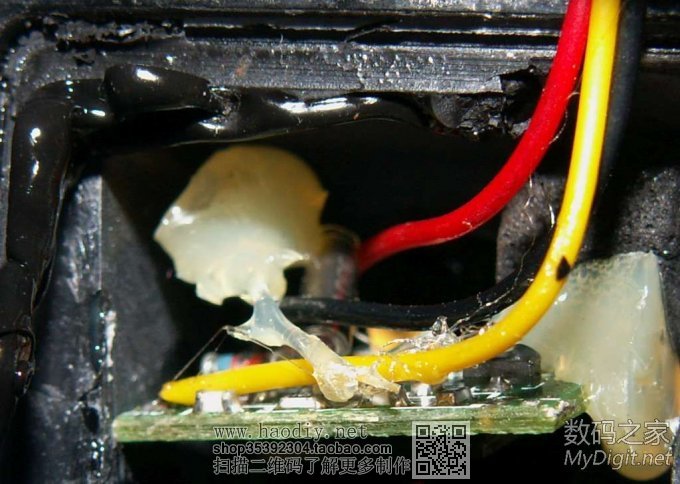

典型的山寨特征，摄像头电路板是用热熔胶固定的：
去掉热熔胶“

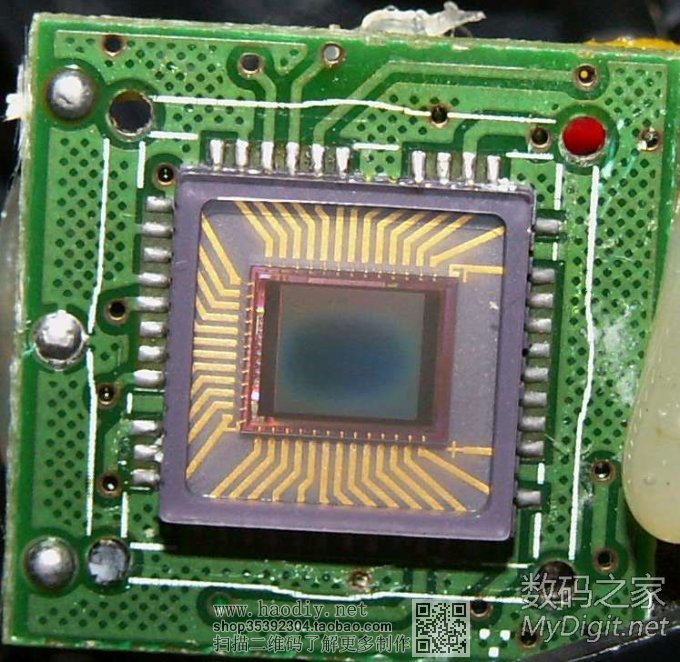

摄像头电路板正面只有一个CMOS传感器芯片：

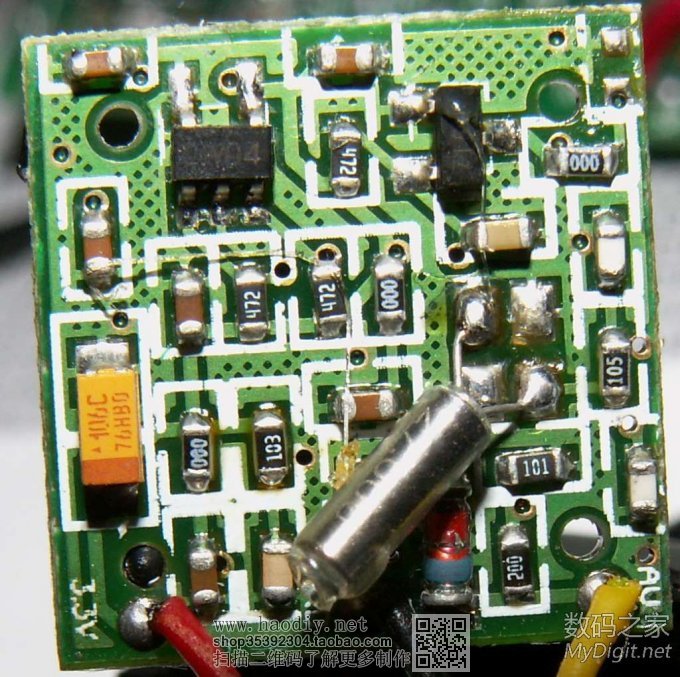

背面元件也很少，左上角的5脚芯片上印着LW04，下面的晶振是27MHz的：

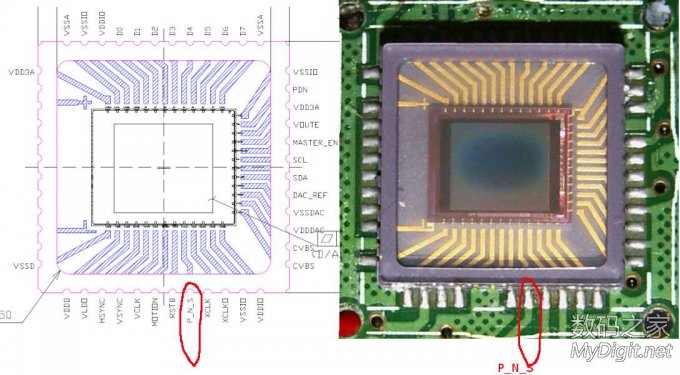

经过@yyc__ 网友的热心指点，确认该CMOS图像传感器芯片为比亚迪公司的BF3003。 为方便可能用得到的网友，本帖附件中上传了这个芯片的数据手册。 查其数据资料得知第14脚的功能为P_N_S，即PAL制和N制选择。缺省或高电平为PAL制，低电平则为NTSC制。 如下图所示，实际芯片和数据手册里的图形一模一样，只要把画圈的那个脚接地即可改为N制输出：

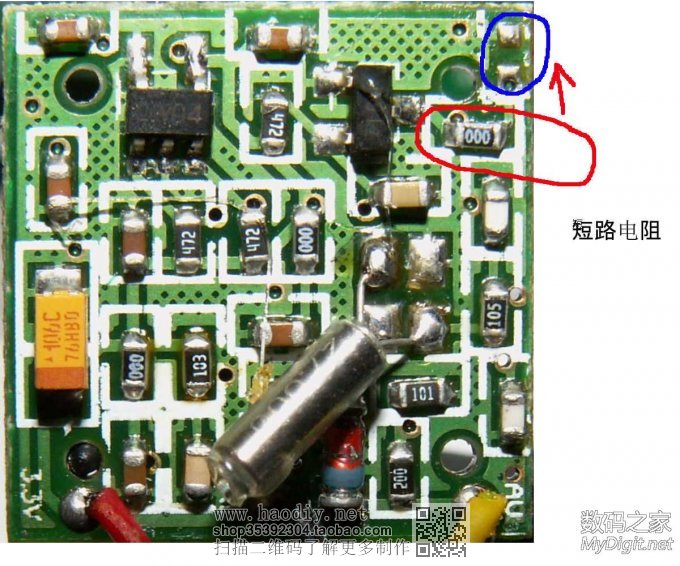

顺着电路板查找这个引脚的路线，由一个过孔到电路板另一面，如下图所示，图中画红圈的那个0欧的电阻就是原机中把14脚短路拉高到电源正极高电平的短路电阻，而原机电路板上已经留了空位给N制选择了！只要把图中红圈里的电阻拆下来焊到篮圈中预留的空位处就能改成N制输出，非常简单！不用改电路板，不用改程序，直接把电阻换个位置就行了：

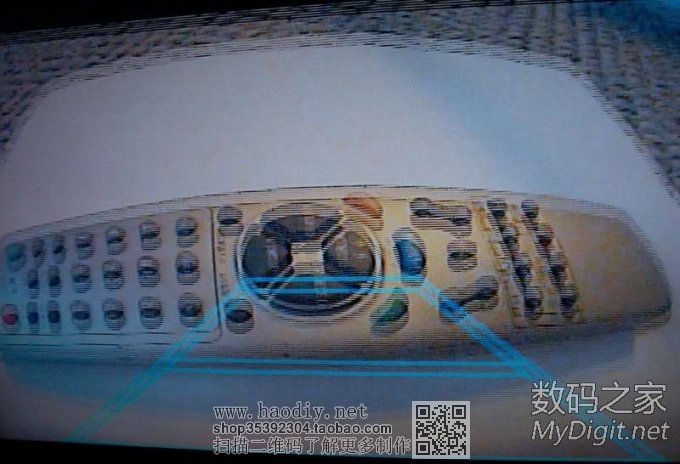

马上动手，把那个0欧短路电阻改到篮圈的位置，经过测试，发现输出确实变成N制了！信号格式、颜色都没有问题。 但是改成N制后出现一个问题，就是图像有重影，如下图所示，图像和标尺线都有重影。经多种测试确定不是电视的问题。P制也没有这个问题，只有改成N制以后出现这个重影，看起来好像是图像的奇偶场的行时序上差了几行的结果。查了资料也没发现到底是什么原因导致的，也不会是程序的问题，因为这个摄像头完全是芯片内部缺省的程序，没有外接存储器。
有专家知道这个重影问题是什么原因吗？ (责任编辑：admin) |
