全程直播手工制作双面PCB

时间:2017-07-31 16:02来源:数码之家 作者:枫林雪影 点击:
这回直播的是手工制作双面PCB过程,对象是制作一个240*400的彩屏驱动板,手工制作双面pcb只要注意几个关键点,还是很容易的,还真是件细心活印制板图是用AITLUN Designer09画的。 布好线的pcb工程,下面开始输出打印 输出的顶层文件,手工制作双面板的关键就

这回直播的是手工制作双面PCB过程,
对象是制作一个240*400的彩屏驱动板,
手工制作双面pcb只要注意几个关键点,
还是很容易的,还真是件细心活

印制板图是用AITLUN Designer09画的。
全程直播手工制作双面PCB

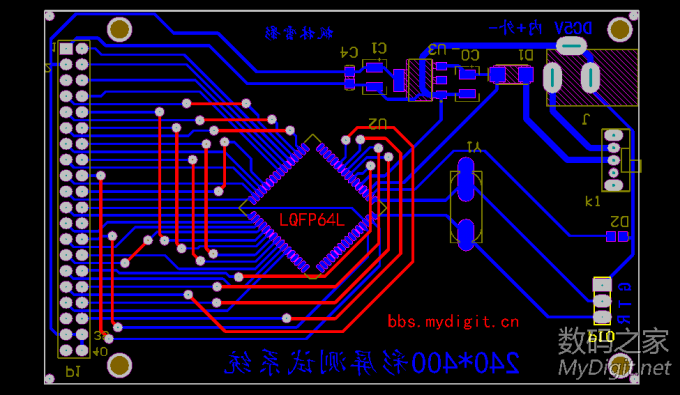

布好线的pcb工程,下面开始输出打印
全程直播手工制作双面PCB

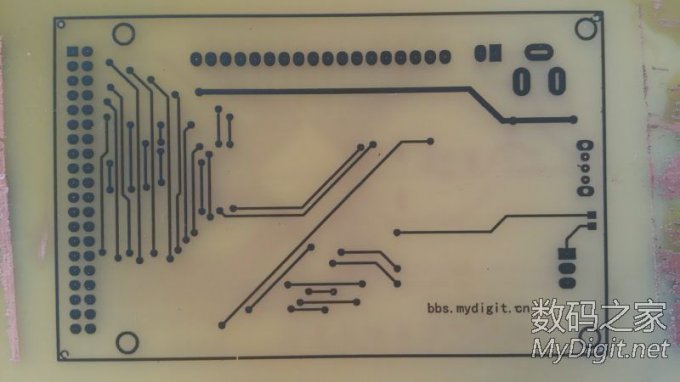

输出的顶层文件,
手工制作双面板的关键就是上下要对齐,不然就废了,

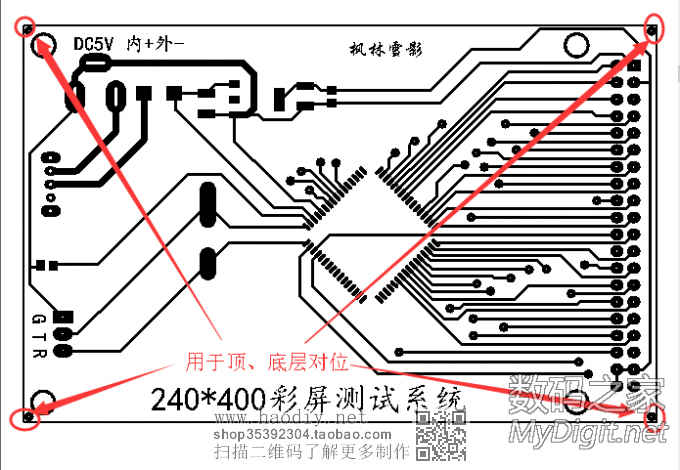

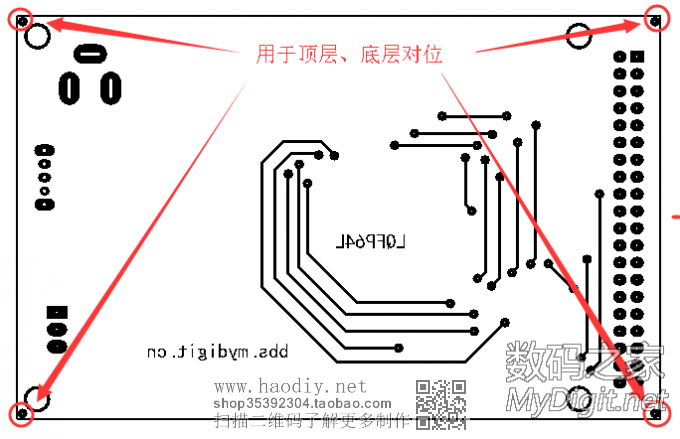

所以在四只角放置过孔,这是我用的土办法
大伙有什么好方法赶紧分享出来吧
全程直播手工制作双面PCB

底层和顶层对应起来,所有的过孔就都对齐了
全程直播手工制作双面PCB
注:
上面的图和下面的对不上,下面是修改过的,
原理一样所以就用这个也没关系啦

这回用的是热转印方法,能做0.25mm的线,

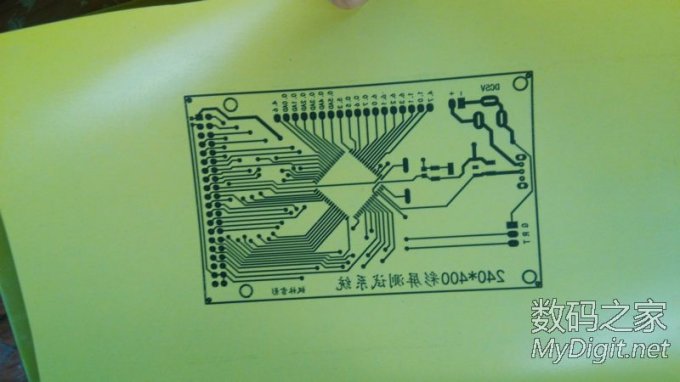

首先把图打印在热转印纸上
全程直播手工制作双面PCB


因为是双面板,所以顶层和底层要分别打印出来
全程直播手工制作双面PCB


很关键的一步没顾得上拍照:顶层图多打印了一张,

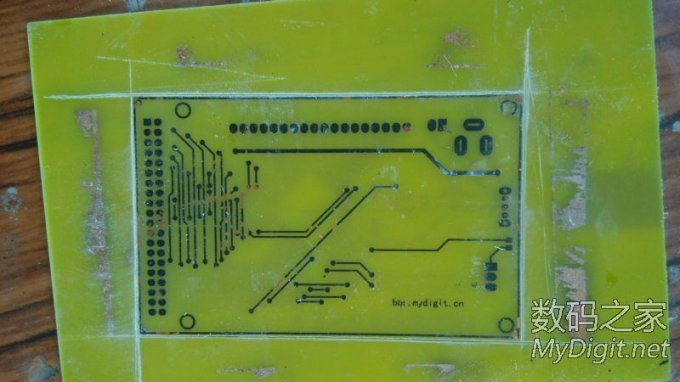

用来把双面覆铜板打上四个孔,然后把顶、底层图剪裁好,
用0.3的钻头把对位孔打出来,两张图分别放在覆铜板两面,
用铁丝或者其他东西穿进去固定一下,分别抹平,然后用
透明胶带分别把热转印纸的四边和覆铜板固定起来防止移位就行啦。

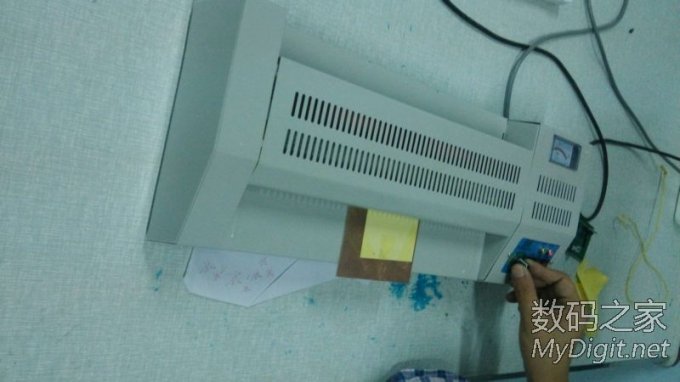

下面是预热好的热转印机,我用180度,直接开始转印
全程直播手工制作双面PCB

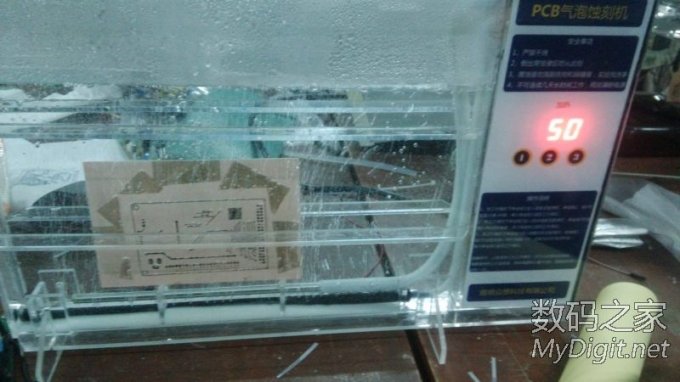

待冷却之后小心去掉转印纸后可以开始腐蚀,

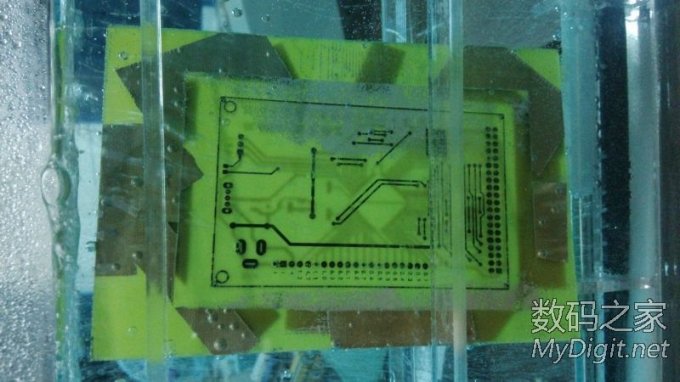

用气泡蚀刻机五六分钟就就可以出锅
全程直播手工制作双面PCB


看着铜箔慢慢的消融,腐蚀效果很完美噢
全程直播手工制作双面PCB


看起来很不错的样子
全程直播手工制作双面PCB


希望上下没有移位才好,默默祈祷中。。。。。。。。
全程直播手工制作双面PCB

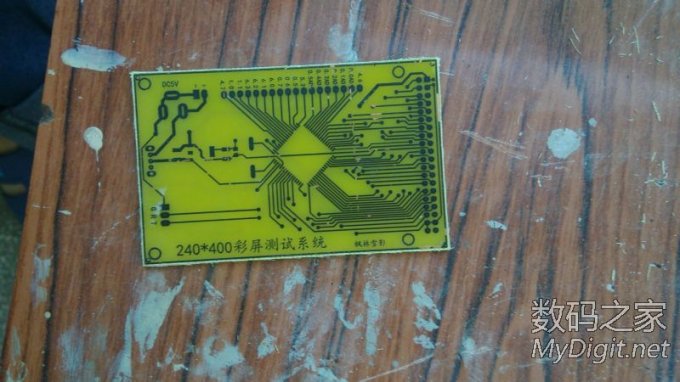

钻了一个过孔检完全对上号后就开始裁板啦
全程直播手工制作双面PCB


没有裁板机,用钩刀裁板真是一件苦差事,
费刀又费力,谁用谁知道。。。。
全程直播手工制作双面PCB


挂了一片刀片终于才下来了
全程直播手工制作双面PCB

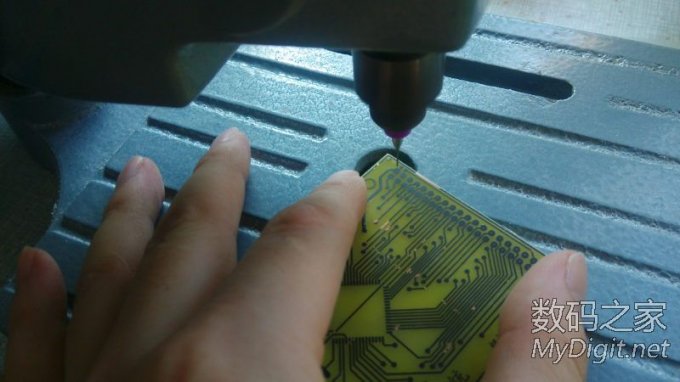

接下来就是各种打孔啦,
过孔用0.3,排座用0.8,排针用0.95。。。
全程直播手工制作双面PCB


楼下接,保持队形,不要插队


朋友们的支持才是发帖的原动力!!!
假如您喜欢的话别忘了点一下右下角+1噢全程直播手工制作双面PCB

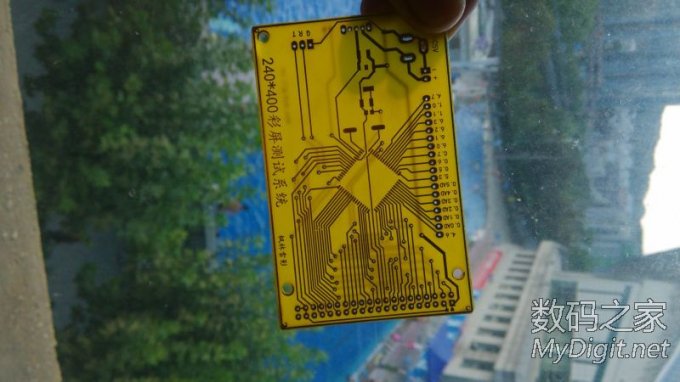

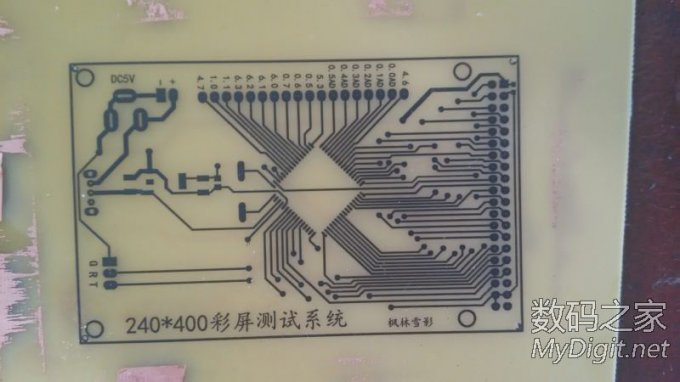

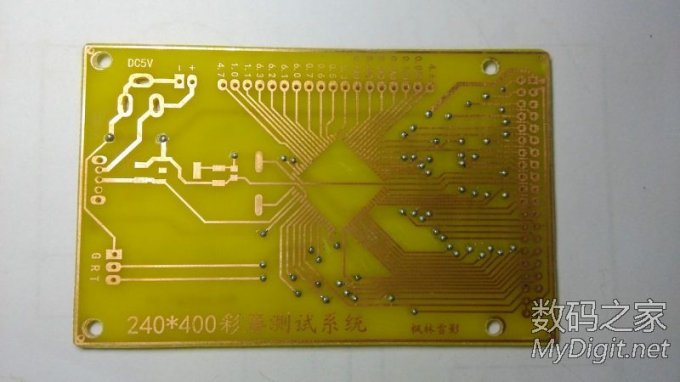

透过光瞧瞧,美美哒,有木有?
我说的是楼下泳池里的比基尼mm。。。。。
全程直播手工制作双面PCB

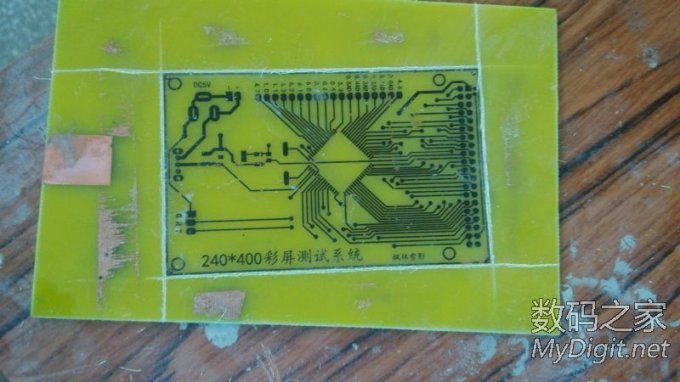

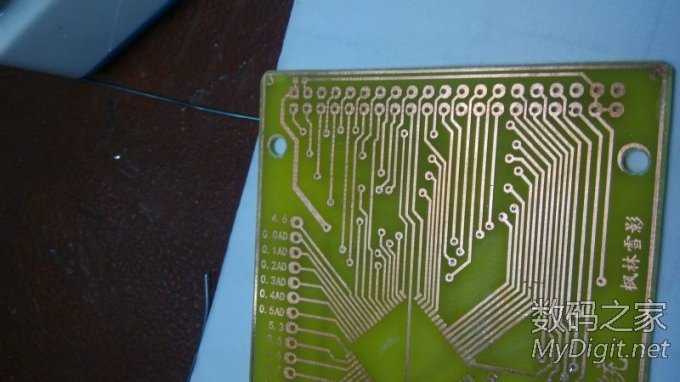

咳咳,回过神来做正事,刮掉覆盖导线带的墨粉,亮咣咣的
全程直播手工制作双面PCB

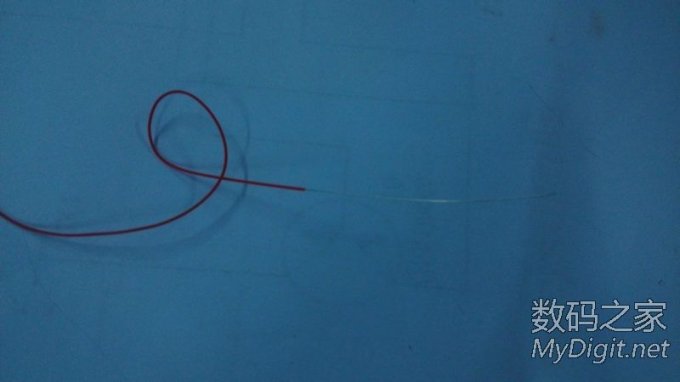

过孔用这种单芯线,去掉外皮,刚好能过0.3的孔
全程直播手工制作双面PCB


穿线,两头点焊,繁琐重复的过孔焊接就不细表了
全程直播手工制作双面PCB

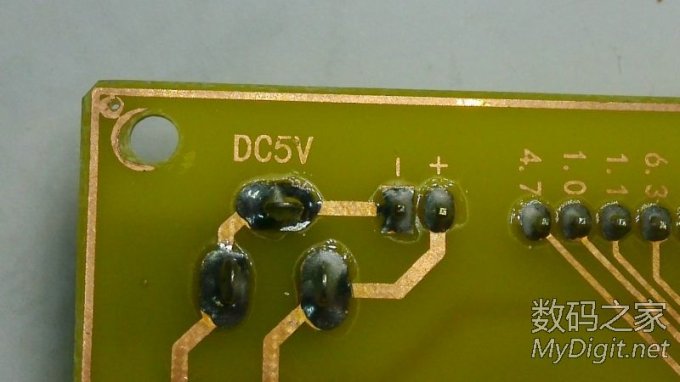

然后是稳压管,滤波电容
全程直播手工制作双面PCB


40p双排液晶座、dc座、开关、i/o口、下载端
全程直播手工制作双面PCB

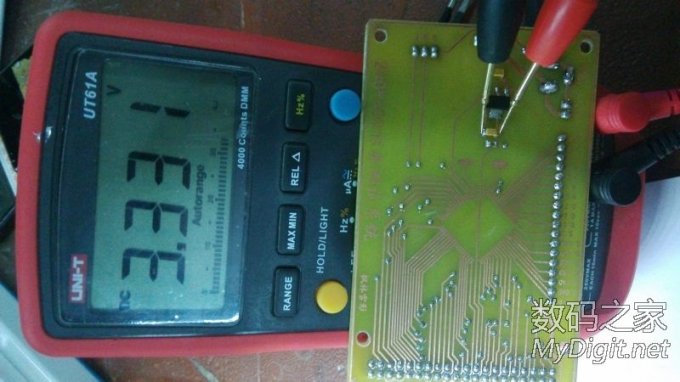

搞定之后上电测试各电电压是否正常,
3.3用于液晶背光供电(专治颈椎病)
全程直播手工制作双面PCB

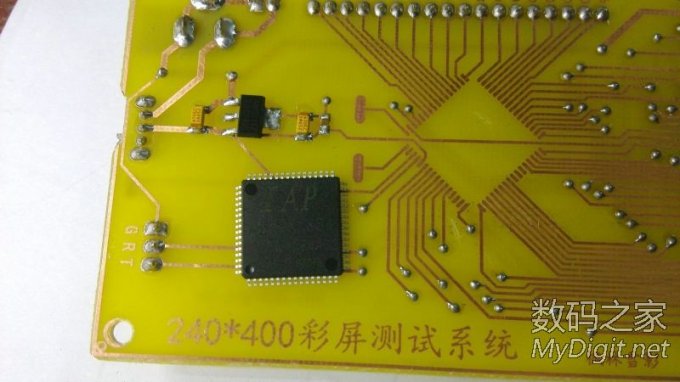

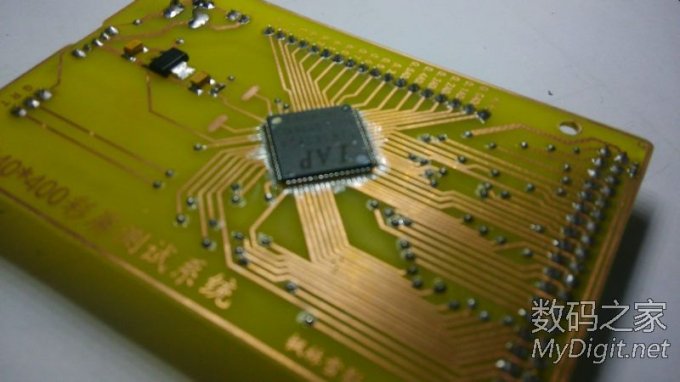

核心元器件来了,IAP单片机,LQFPQ64的封装
全程直播手工制作双面PCB

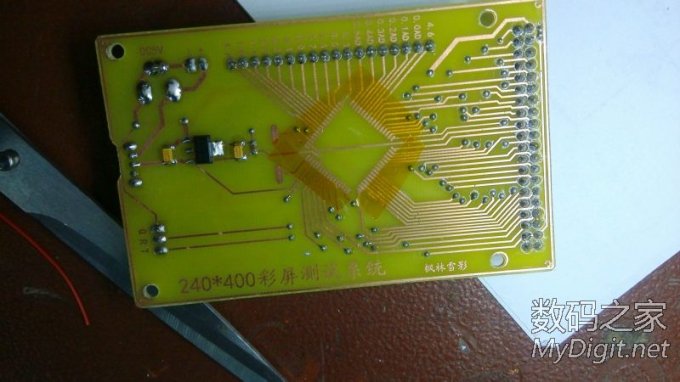

用高温胶带贴一下,
毕竟是裸奔的没有做阻焊处理,美观还是很有必要的
全程直播手工制作双面PCB

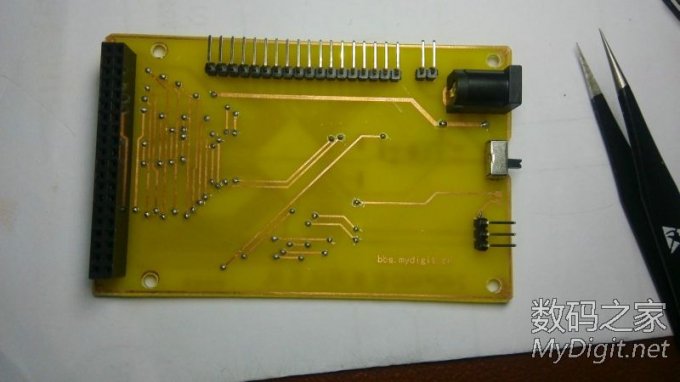

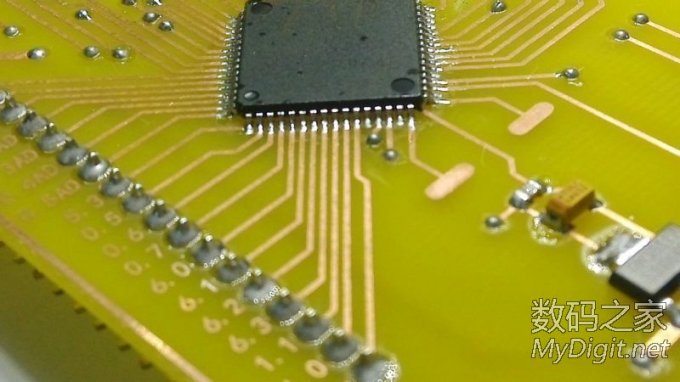

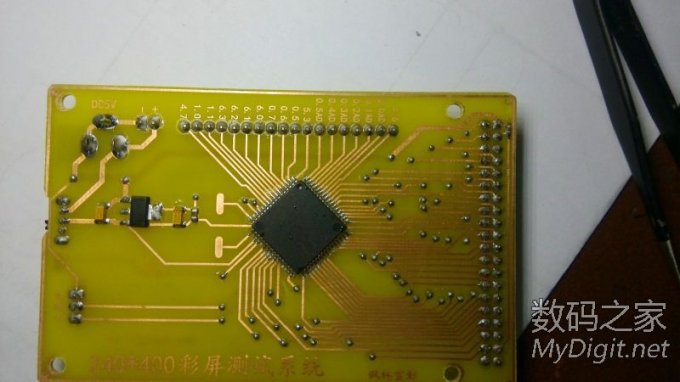

焊接工序都完成了,下面就来欣赏一下细节吧
全程直播手工制作双面PCB

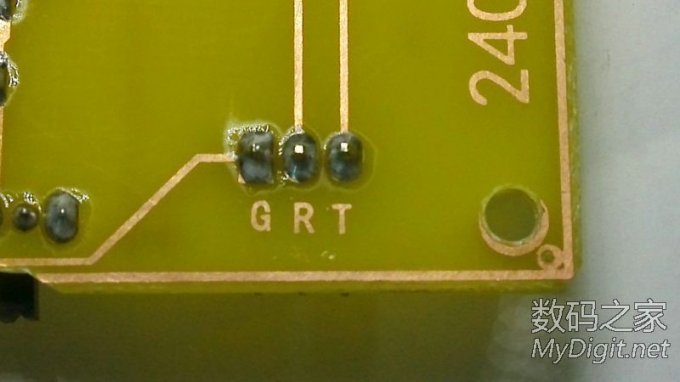

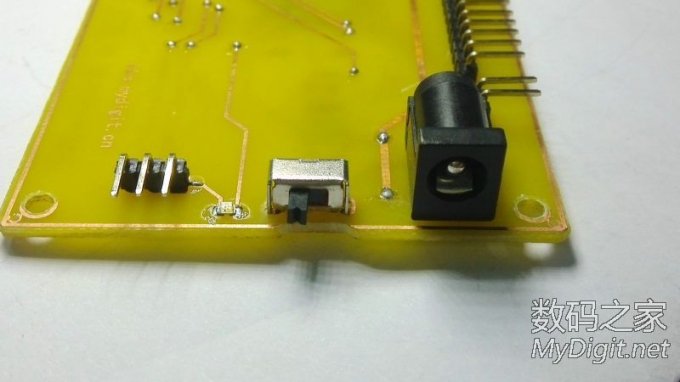

下载端口,状态呼吸灯,电源开关,电源座子
全程直播手工制作双面PCB


定义标示一下方便接线
全程直播手工制作双面PCB



全程直播手工制作双面PCB


引出的i/0口也标注了
全程直播手工制作双面PCB

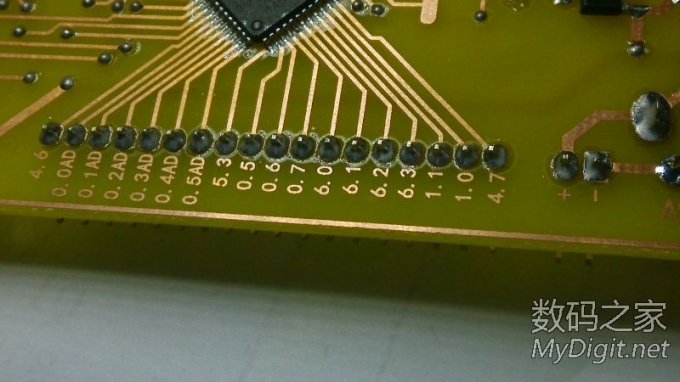

看起来还算养眼吧
全程直播手工制作双面PCB

这张糊了诶,好朦胧
全程直播手工制作双面PCB


再来张清晰的
