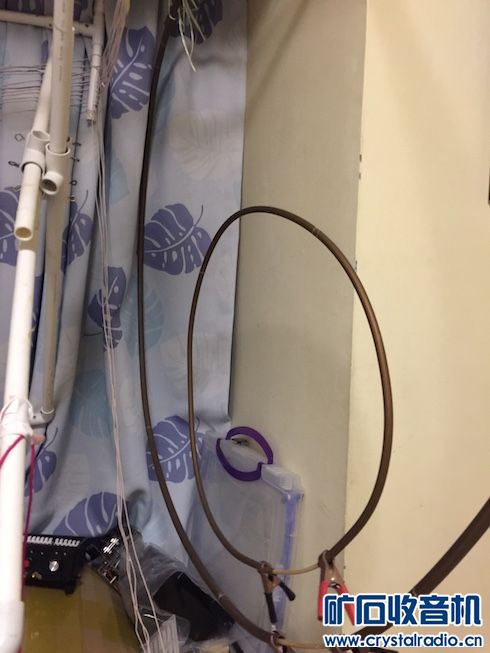

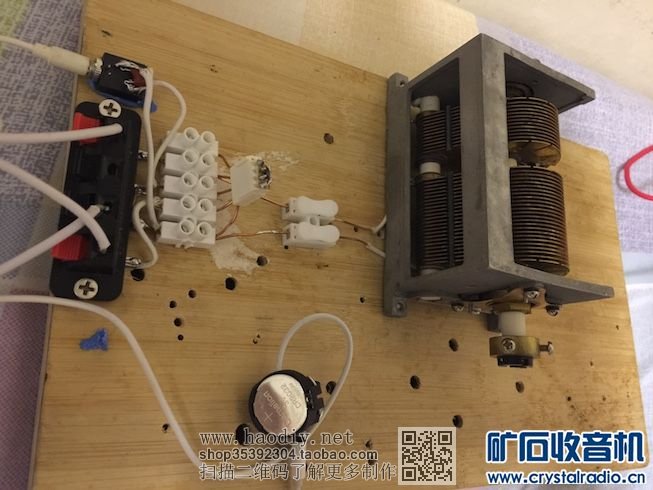

简易 SW 大环 无源 或 再生 收音机

时间:2017-08-18 20:56来源:www.crystalradio.cn 作者:cheungbx 点击:
简易 SW 大环 无源 或 再生 收音机 ,矿石收音机论坛
晩上听短波 能收到远方的电台, 像寻宝一样.
但矿机 声小很难听清楚, 做了个 简易 SW 大环 无源 或 再生 收音机, 只要串联 3V 电池到耳机就可以啟动 3DQ 的再生工能, 令响度增加 百倍.
做了一條转換线, 用它时加入串联 3V 电池. 不用它时直接变回矿机.
如不响可以试把小线圈 L2 反转, 或把电池正负极反转.





简易 SW 大环 无源 或 再生 收音机





简易 SW 大环 无源 或 再生 收音机

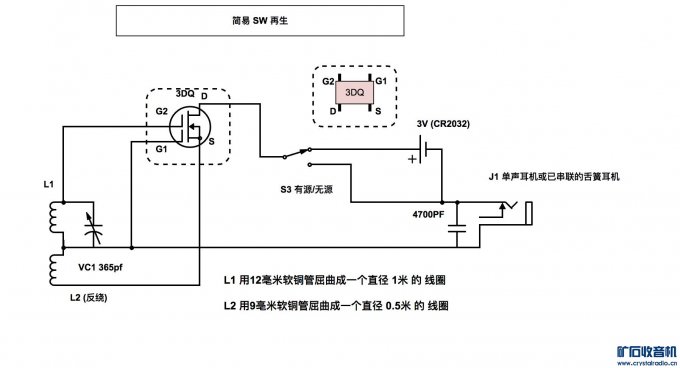

SW Circuit Diagram.jpg (107 KB, 下载次数: 0)



简易 SW 大环 无源 或 再生 收音机
