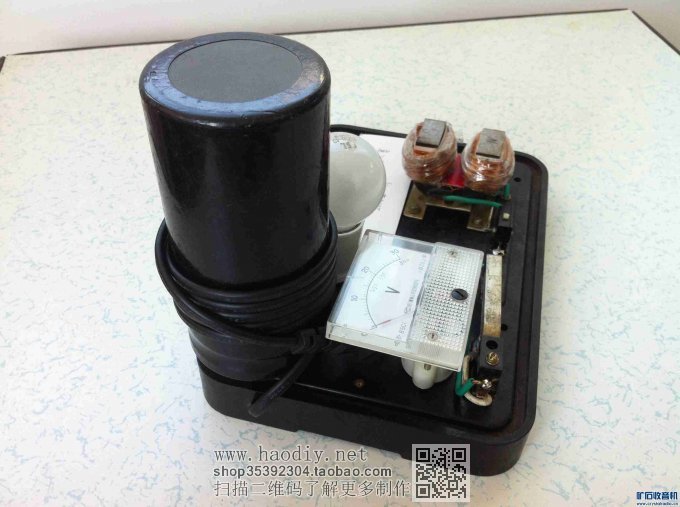

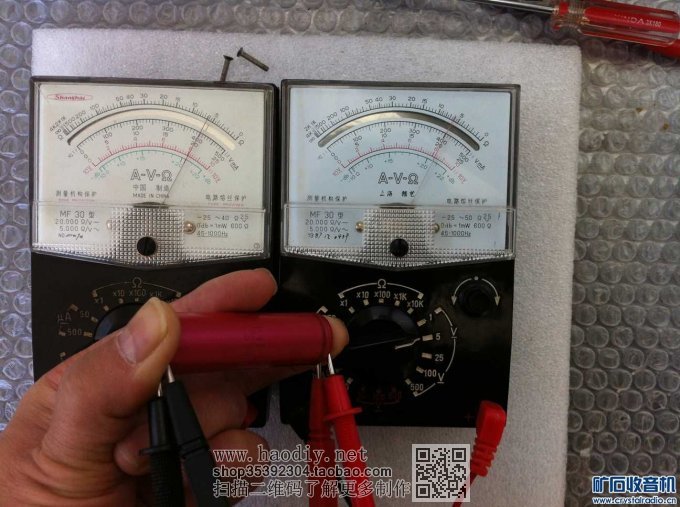

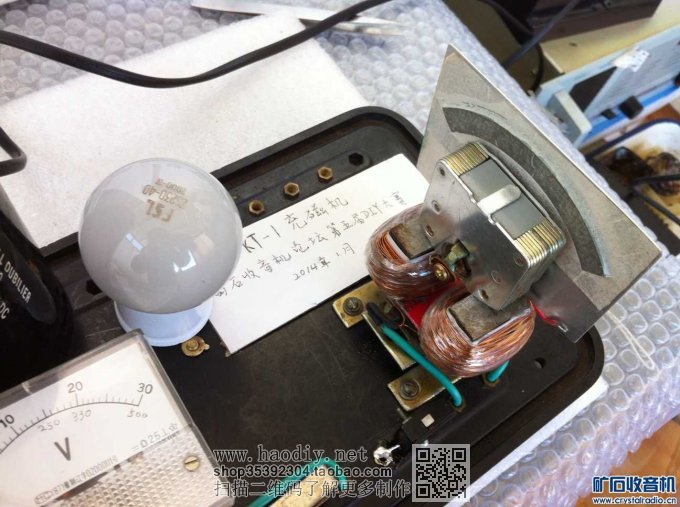

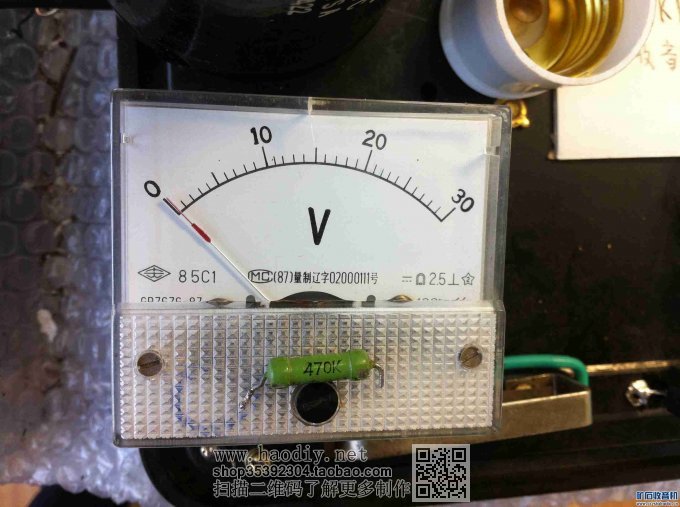

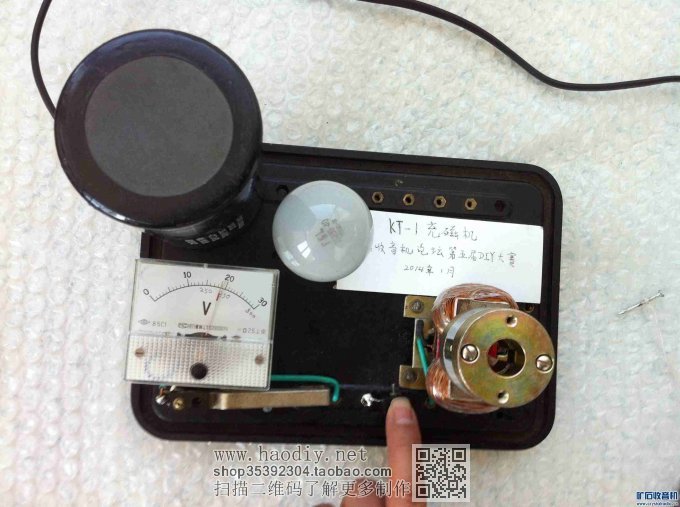

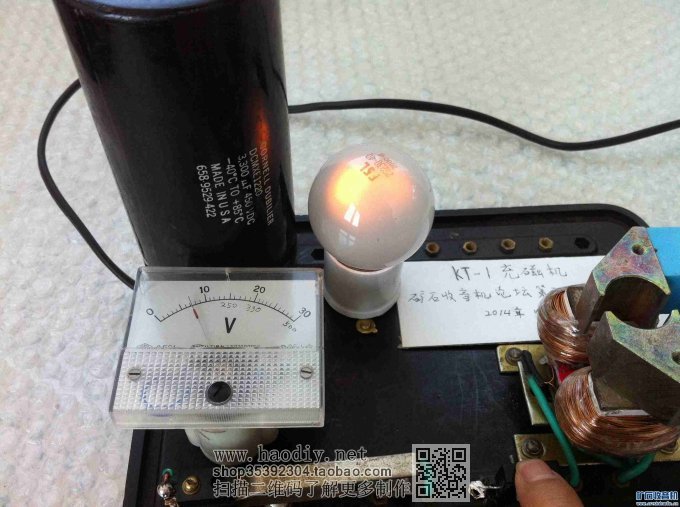

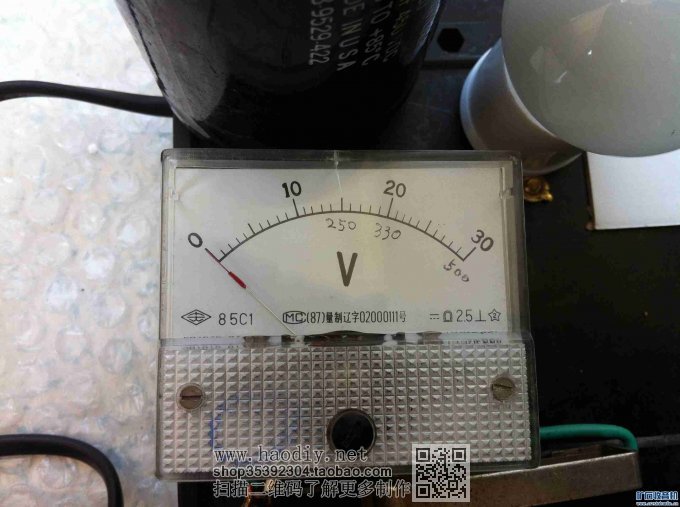

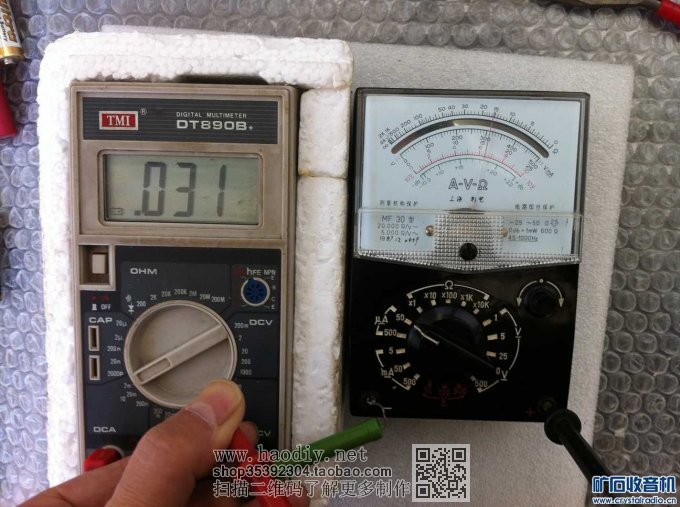

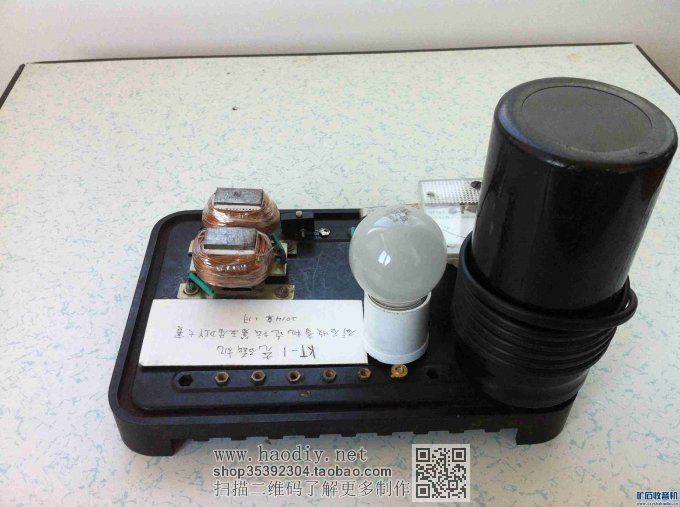

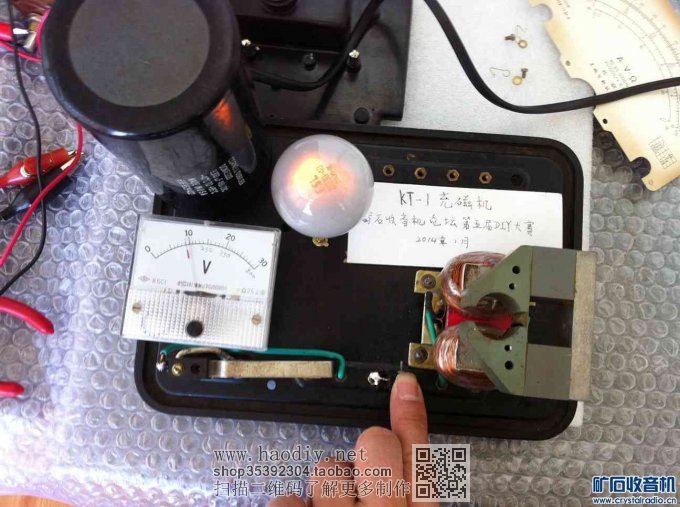

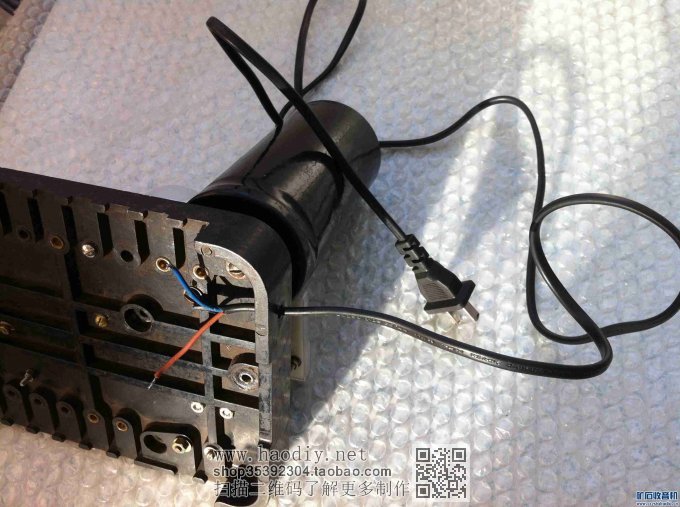

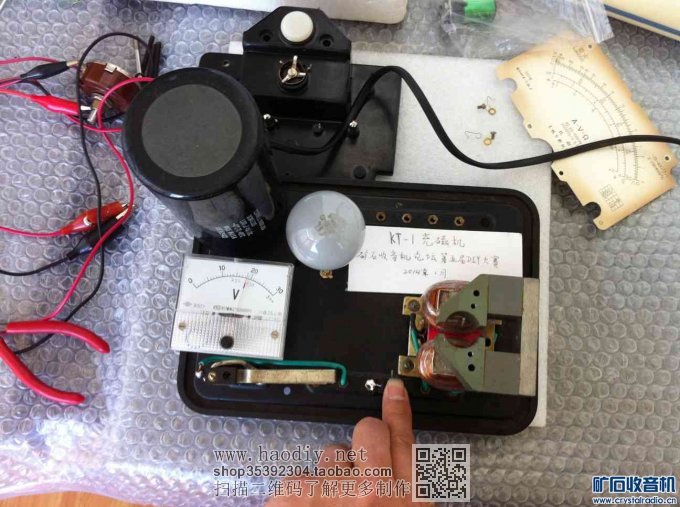

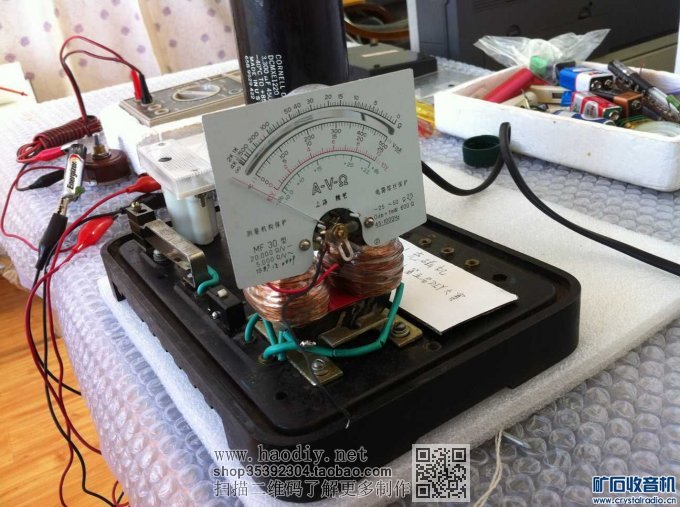

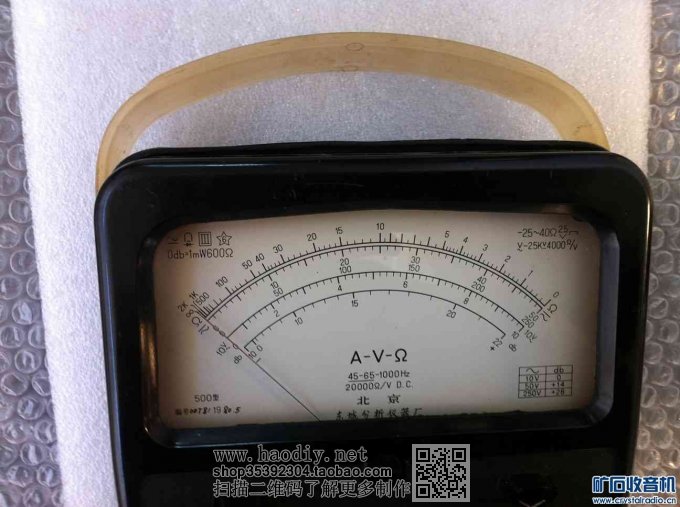

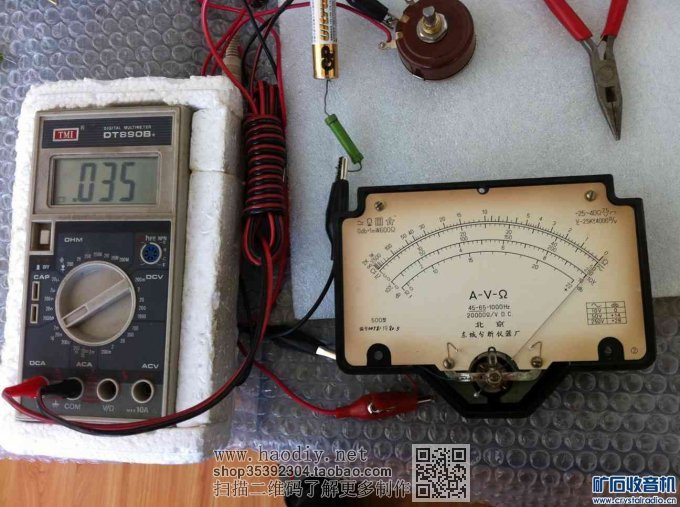

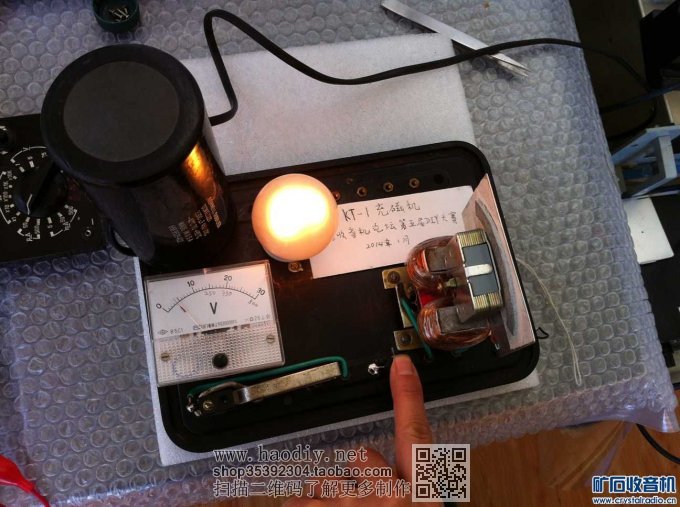

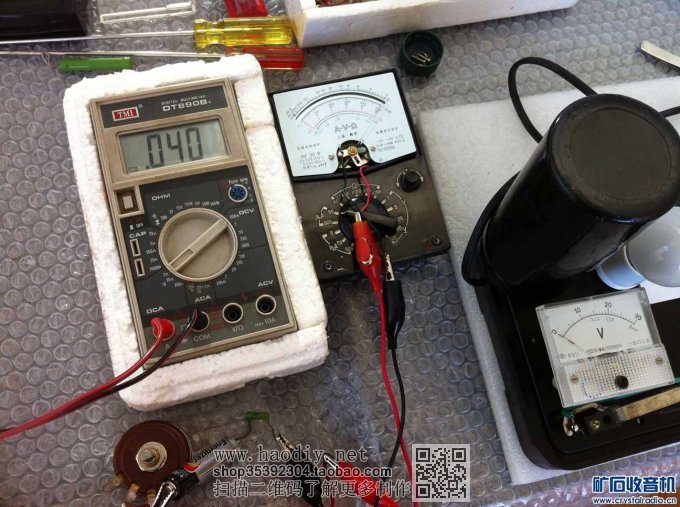

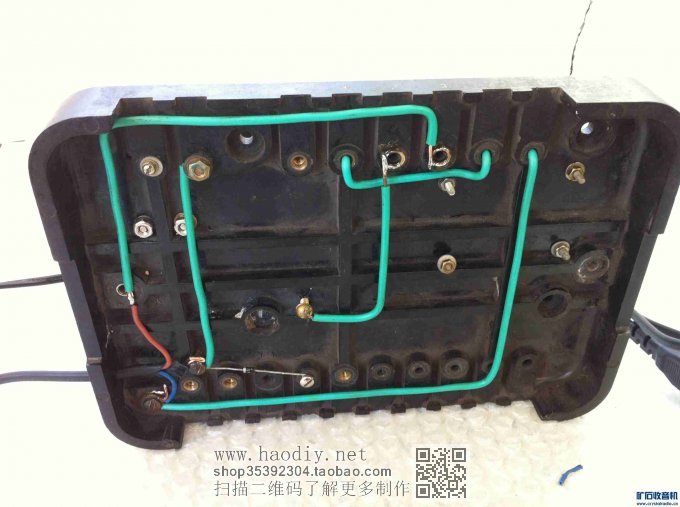

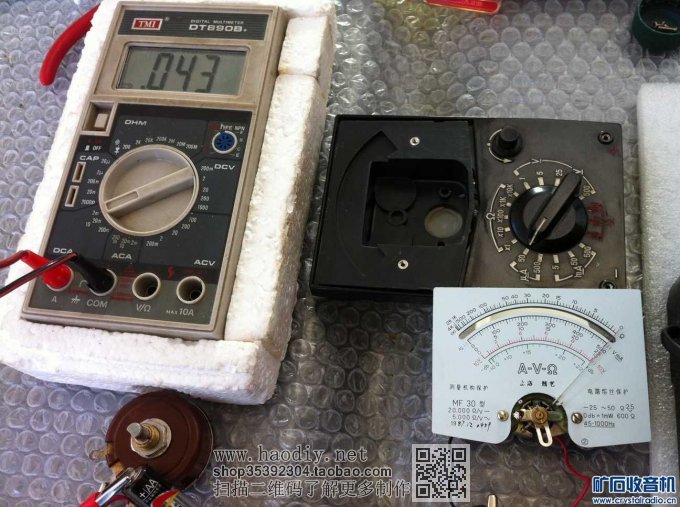

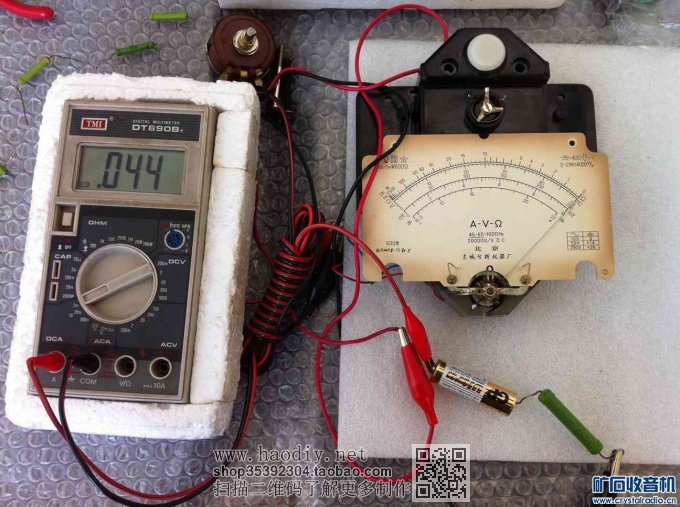

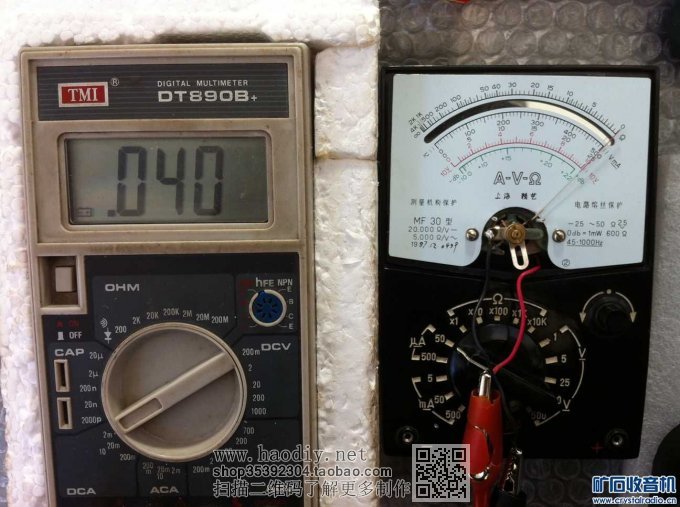

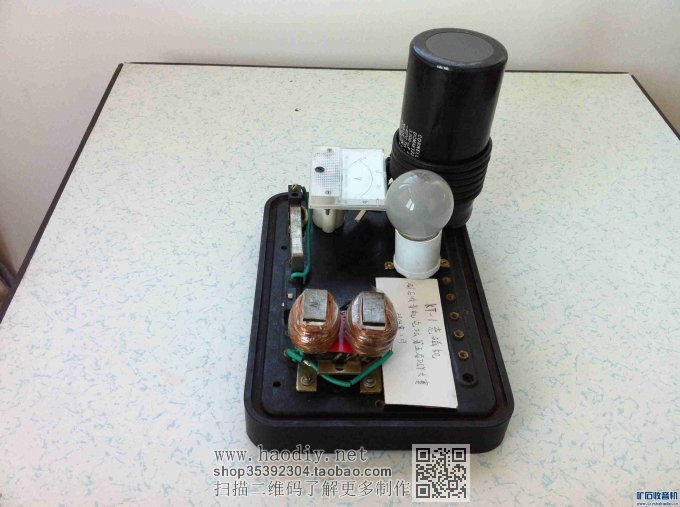

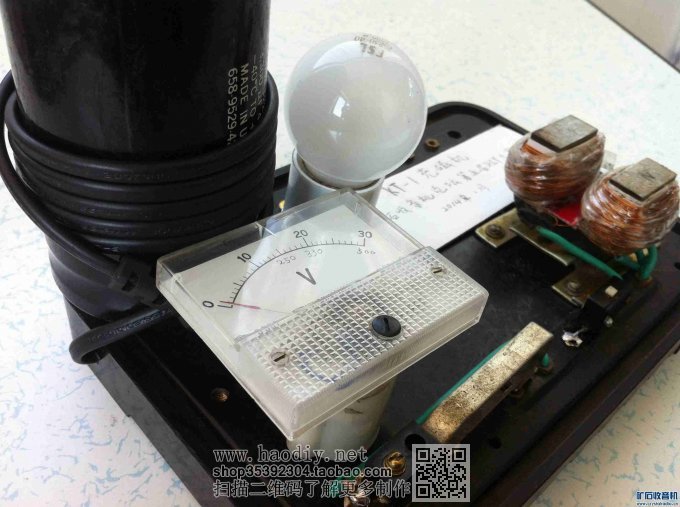

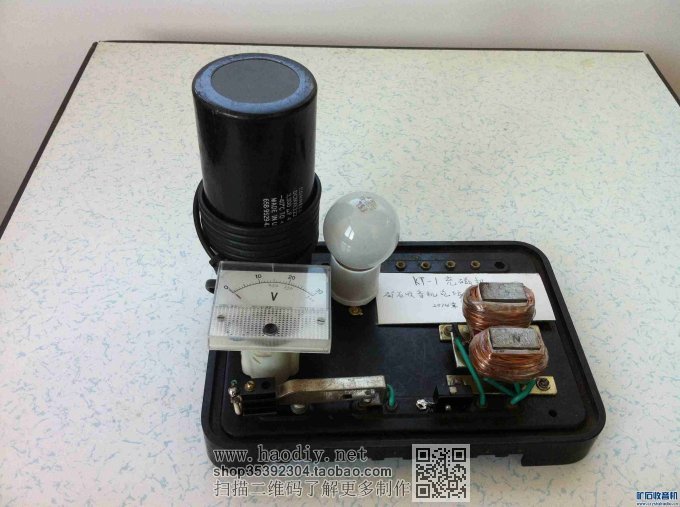

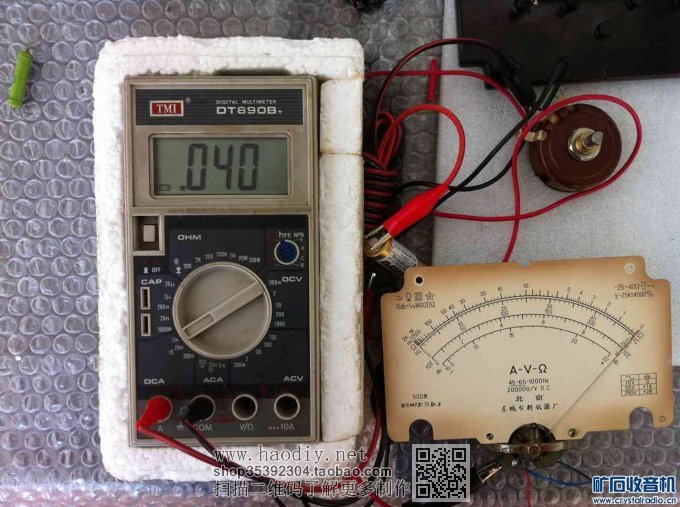

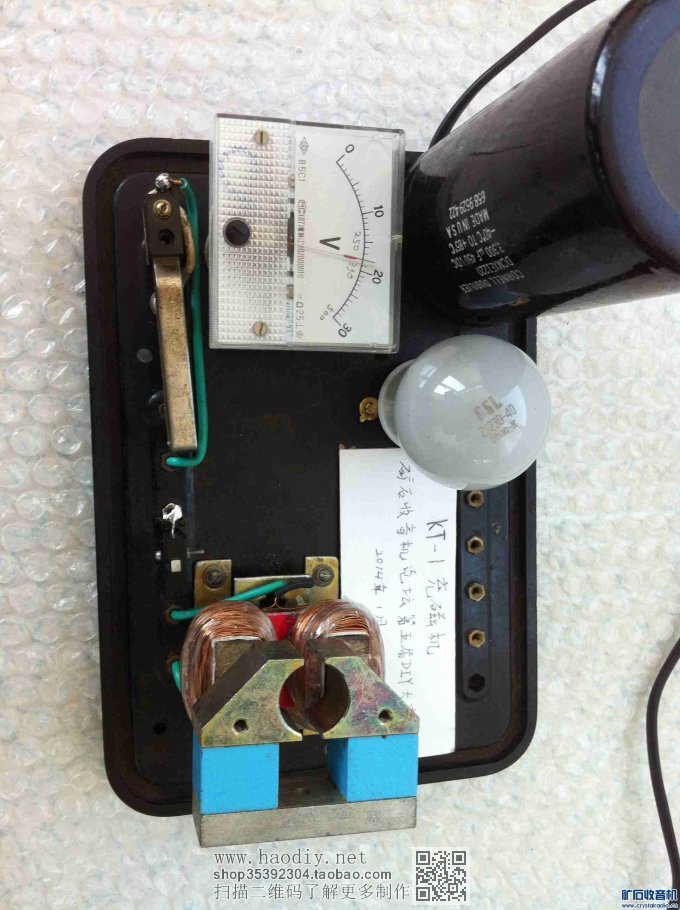

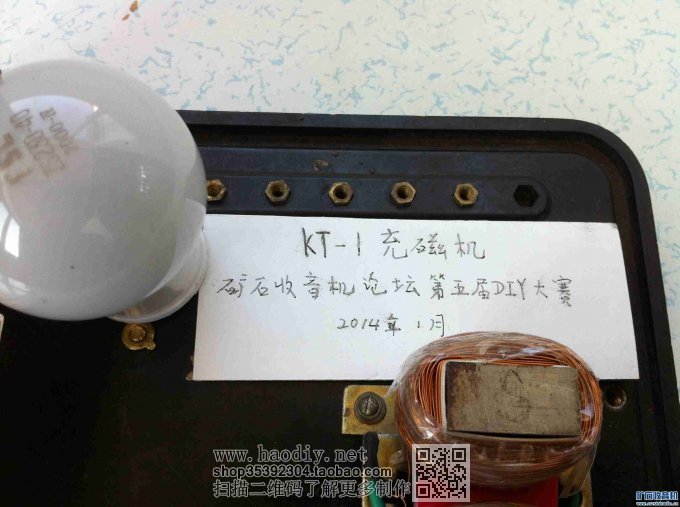

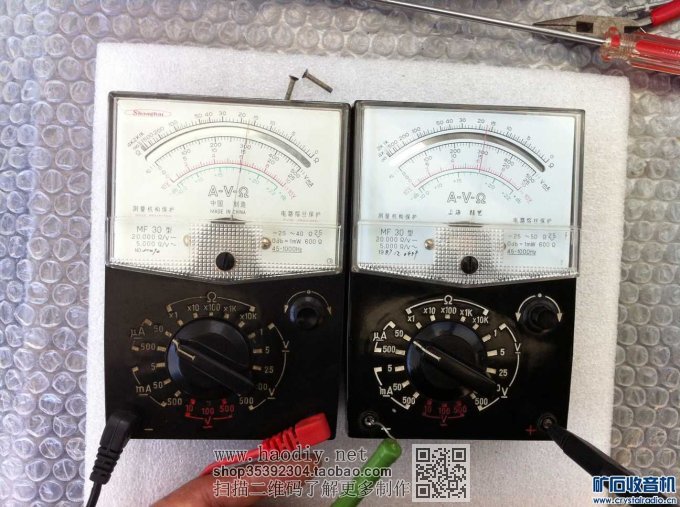

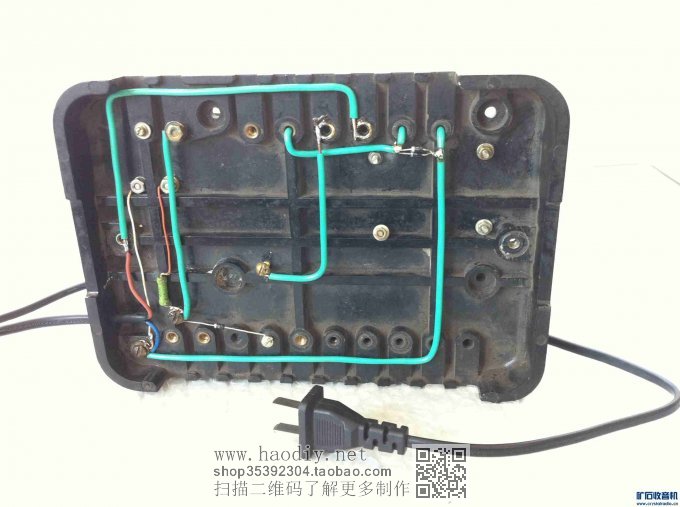

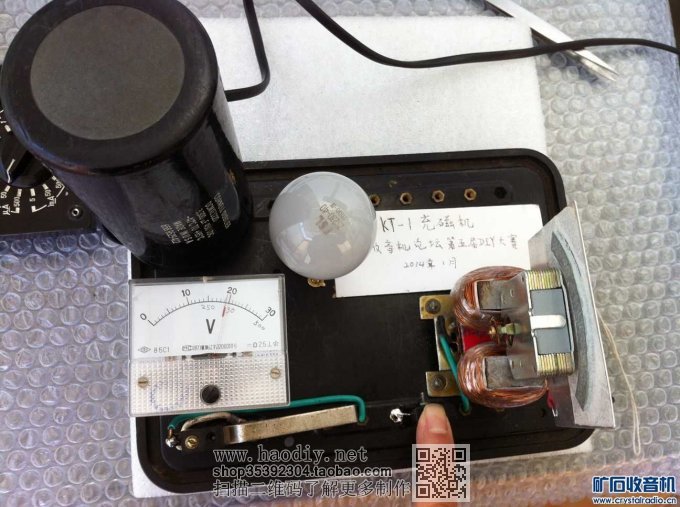

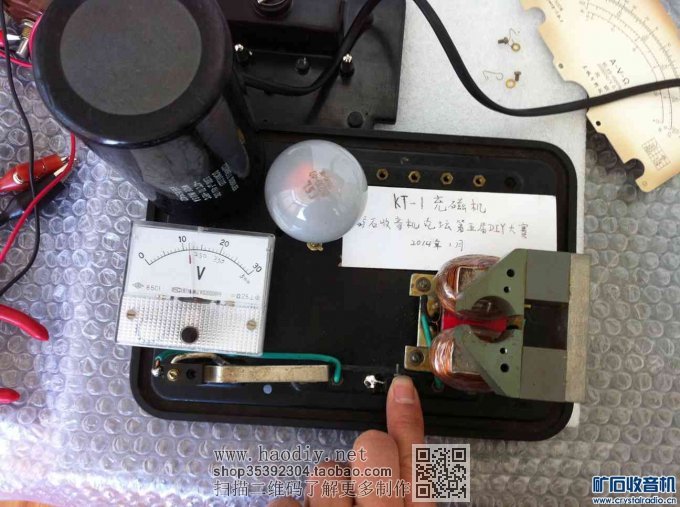

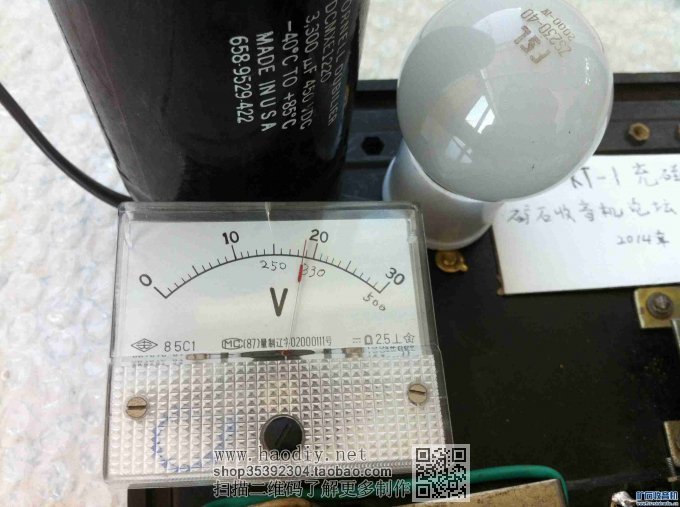

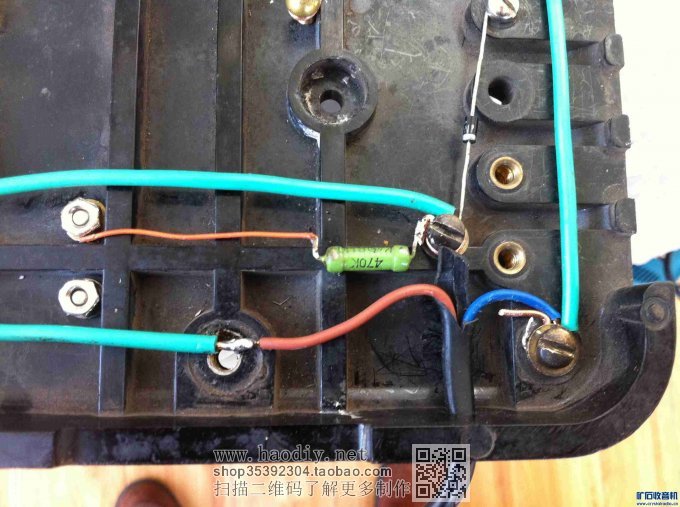

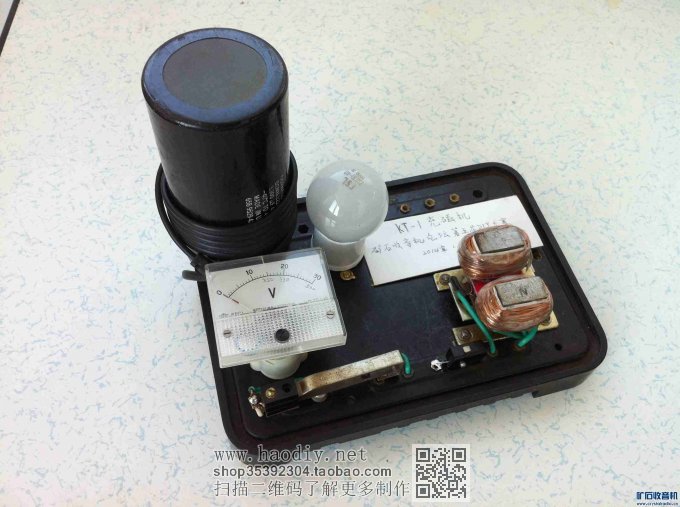

  底板布线  表头内阻30K，串入470K电阻，将量程扩为500v   表盘上写上数字  给500型万用表磁钢充磁，电压约为280v    给mf35万用表磁钢充磁    KT-1充磁机制作完成！最后是各个角度的特写        前辈你好！本充磁机做好后就进行了测试，效果不错！昨天发帖时因图片太多，没有上相关图片，今天补上！ 一台80年500型万用表，测量值偏低，测量表头灵敏度下降为44微安。   拆下磁钢在本充磁机上进行充磁    充了约7、8次，灵敏度居然达到了35微安！说明充磁效果满足要求，实际使用时充2、3次应该就可以了。  拆下磁钢反充2次，又正充了3次，如此折腾一番后灵敏度刚好40微安！   今天闲着没事，用此充磁机给一台表头灵敏度不足的mf30充磁，效果依然满意。 此mf30表头灵敏度正常值应为40微安，测量只有43微安  未拆下动圈，判明极性，直接将表头置于充磁机上   充磁2次   表头灵敏度刚好达到40微安   装回表头，用该mf30万用表50微安档与DT890串联测量电流，测值一致  与另一台正常使用的mf30万用表50微安档串联测量电流，测值一致  两台mf30万用表直流5v档同时测量一节18650电池电压，测值一致  以前充磁都拆下动圈，这次尝试不拆动圈充磁，也取得成功。个人觉得业余条件下最好还是拆下动圈充，免得把动圈弄坏后悔！ |
