3 毫米扁平电线做大环

时间:2017-08-27 21:02来源:www.crystalradio.cn 作者:cheungbx 点击:
3 毫米扁平电线做大环 ,矿石收音机论坛

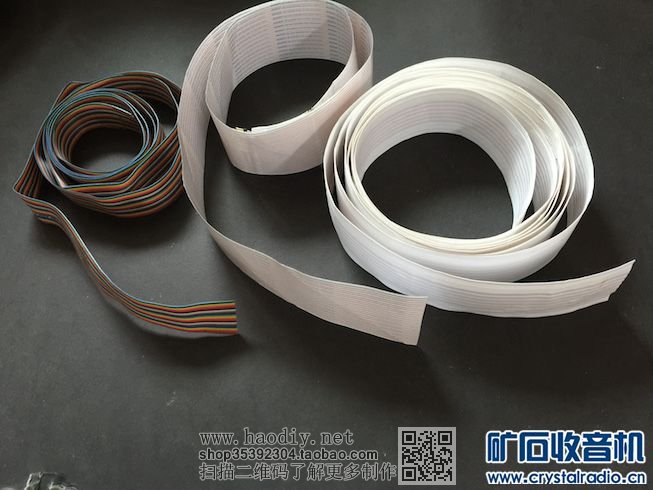

之前用1 毫米软电腦排线做过大环, 效果好.

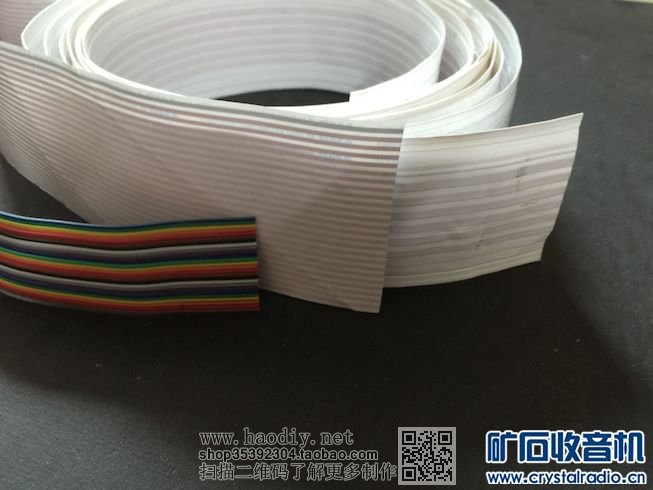

今次找到了软扁平电线, 內有 6根分隔的3 毫米 扁铜片.
6 圈 首尾交错焊接便做成简易大环
如配 3DQ 可用1圈接 3DQ 源极 另外 5圈 用来调谐.

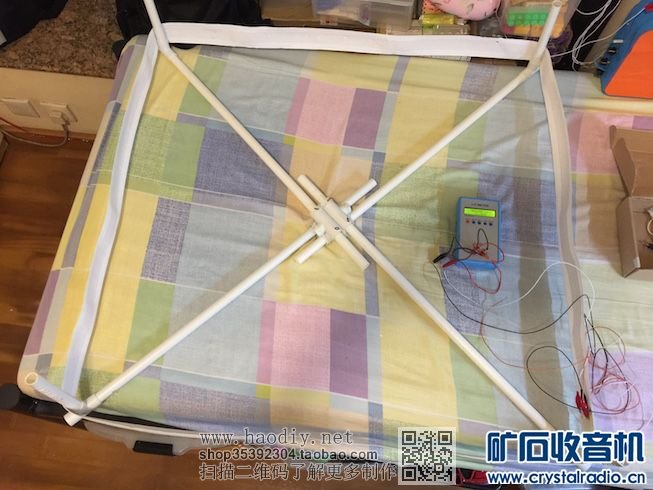

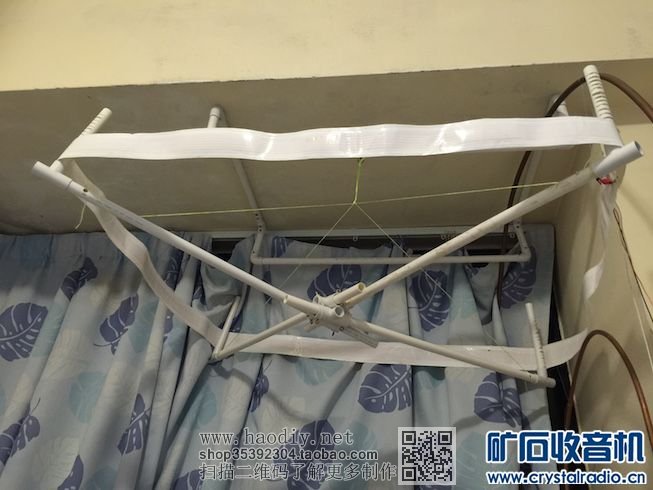

用可伸缩大环线圈架撐起来.

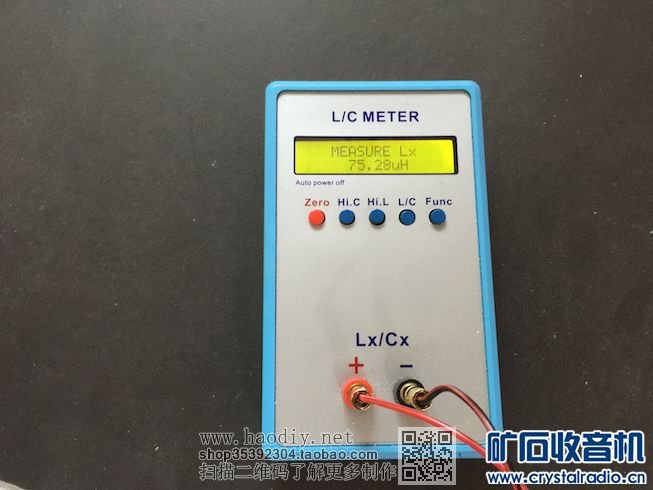

5圈 每边长900毫米的方型线圈有 75uH.
配 2 x 500pf 可变可以收中波.
效果挺好.
大 环可卷起, 便携





3 毫米扁平电线做大环





3 毫米扁平电线做大环





3 毫米扁平电线做大环





3 毫米扁平电线做大环





3 毫米扁平电线做大环
