可调电感矿石收音机制作——进行时

时间:2017-08-28 21:13来源:www.crystalradio.cn 作者: hjs_1961 点击:
可调电感矿石收音机制作——进行时 ,矿石收音机论坛

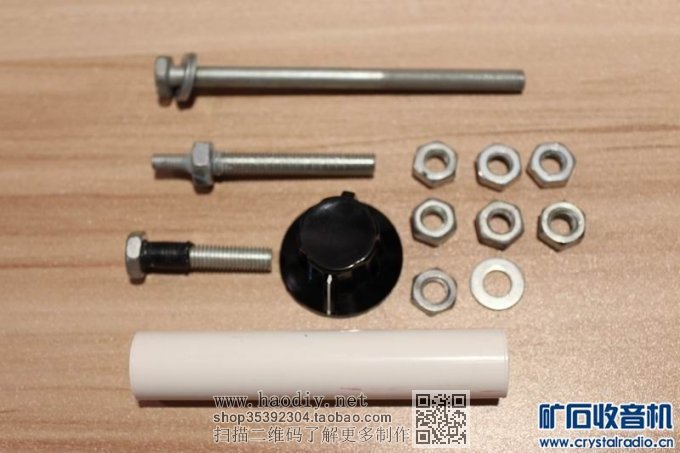

换个花样玩儿玩儿,见有装修的完工了,要了两个剩的水管件和一个工程塑料盒,凑几个螺钉螺母。
外管U-PVC排水接头,尺寸:直径110mm,宽度86mm。
内管PPR接头,据说PPR比U-PVC损耗小,尺寸:直径80mm,宽度60mm。
现有电线:0.04x660、0.07x7、0.07x21,还有一些塑料皮的多股镀银线,0.12mm2、0.15 mm2、0.2mm2,将就用不再买其它规格了。
谐振电容准备用空连调好后换成云母电容。

本制作借鉴了坛友“微笑林间漫步”做骨架的帖子,感谢。可调电感矿石收音机制作——进行时

第一步,骨架做出来了,接下来绕线圈。





待续

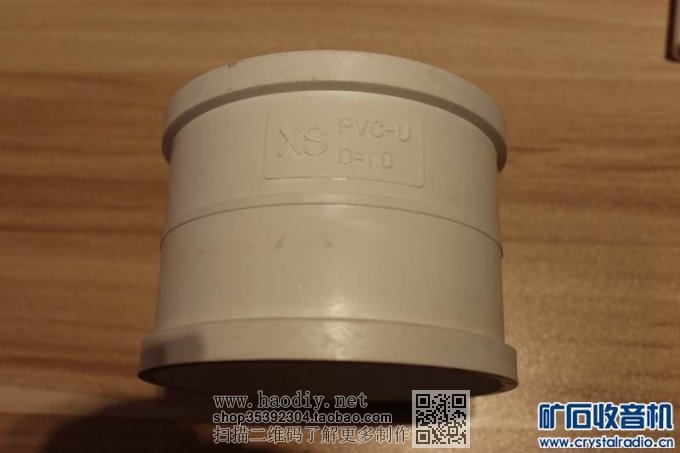

外管U-PVC排水接头,尺寸:直径110mm,宽度86mm。

可调电感矿石收音机制作——进行时

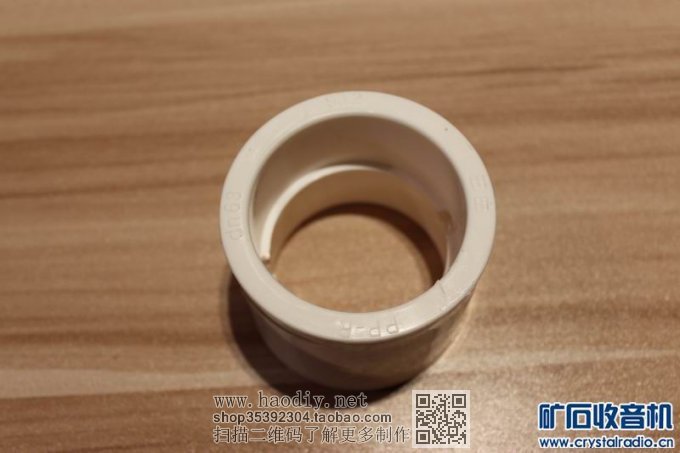

内管PPR接头,据说PPR比U-PVC损耗小,尺寸:直径80mm,宽度60mm。

可调电感矿石收音机制作——进行时

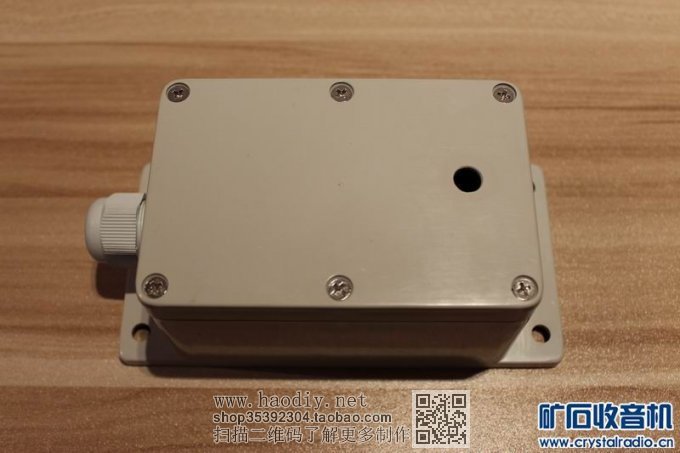

工程塑料盒

可调电感矿石收音机制作——进行时





可调电感矿石收音机制作——进行时

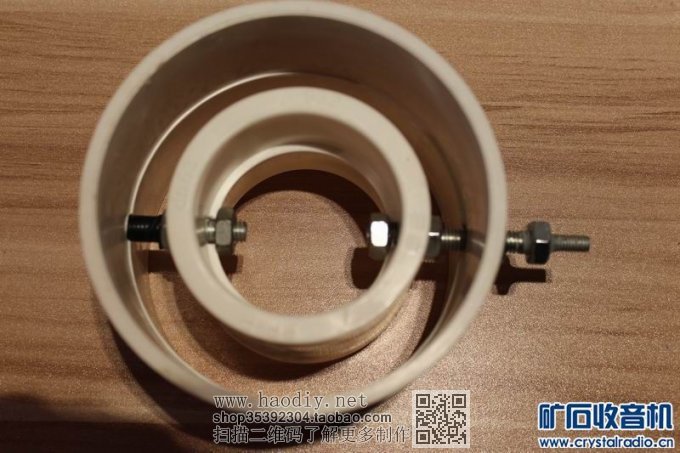

内外管组合

可调电感矿石收音机制作——进行时

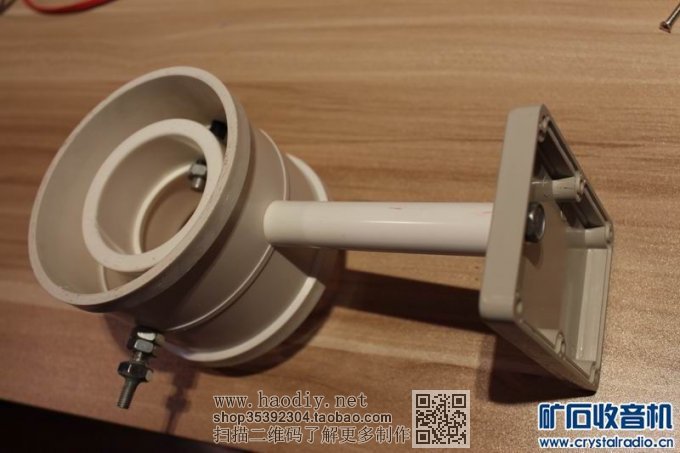

调个角度

可调电感矿石收音机制作——进行时

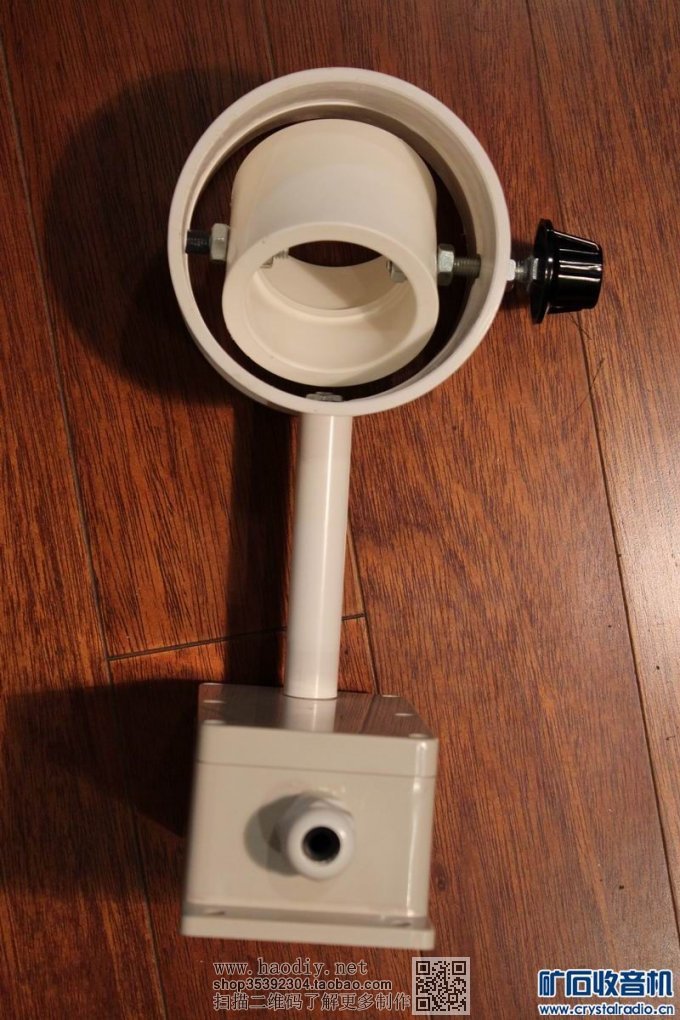

安装支架

可调电感矿石收音机制作——进行时

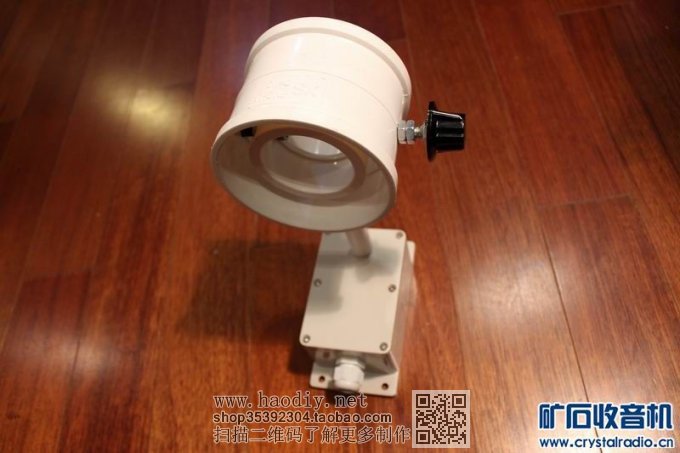

合成

可调电感矿石收音机制作——进行时

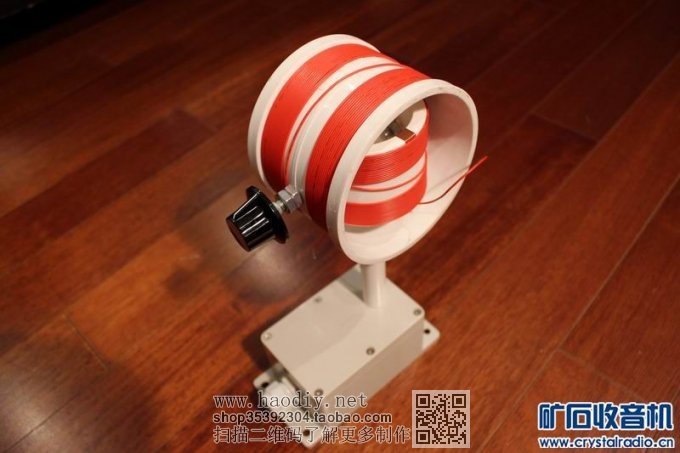

效果

可调电感矿石收音机制作——进行时





再来一张

可调电感矿石收音机制作——进行时

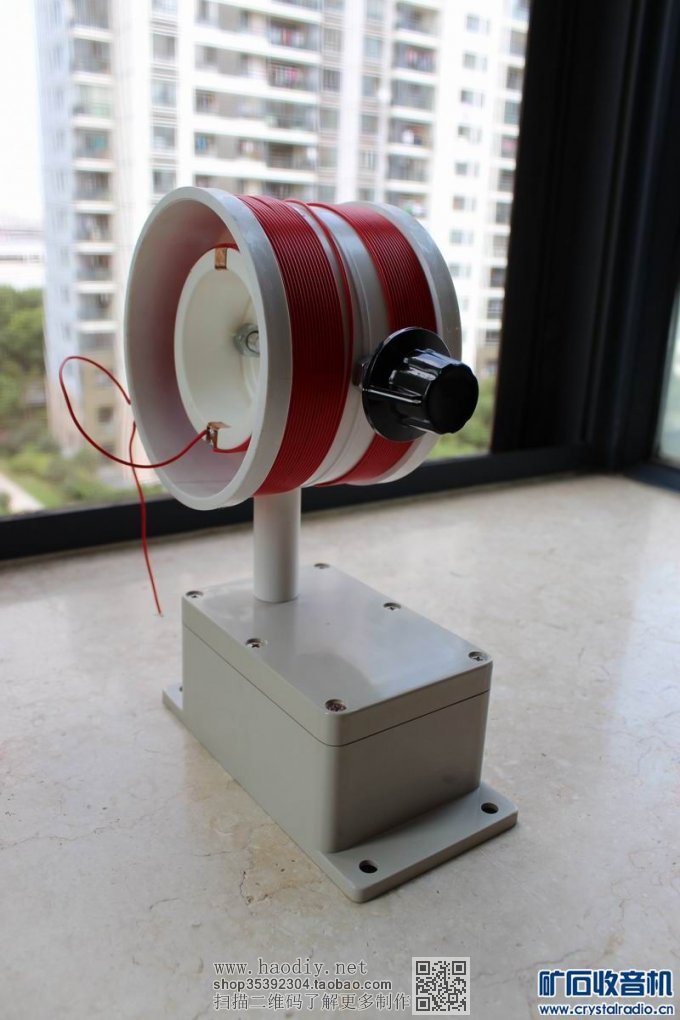

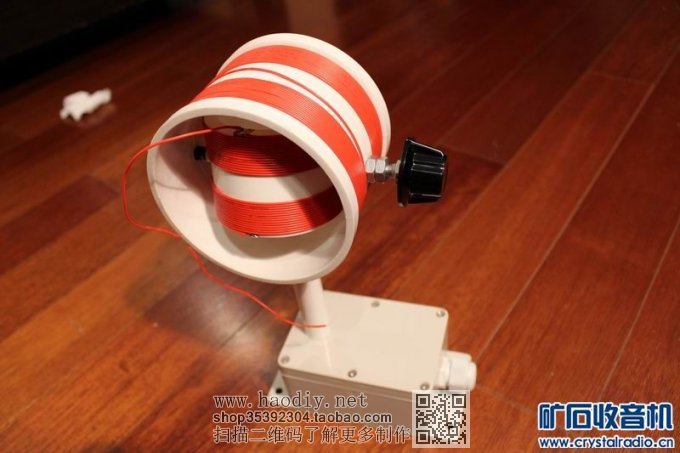

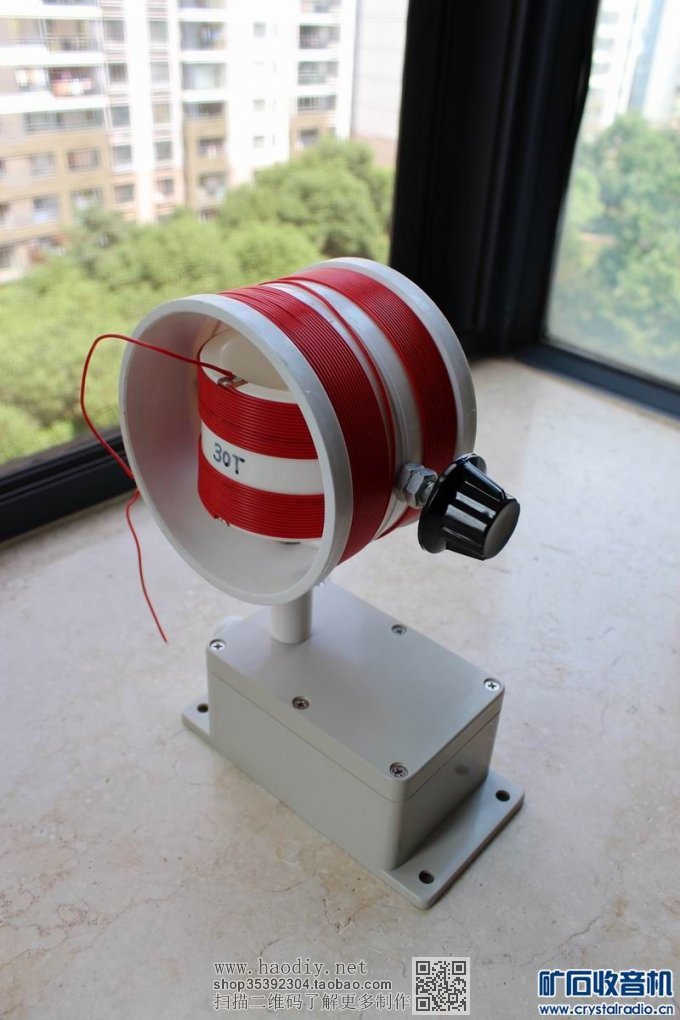

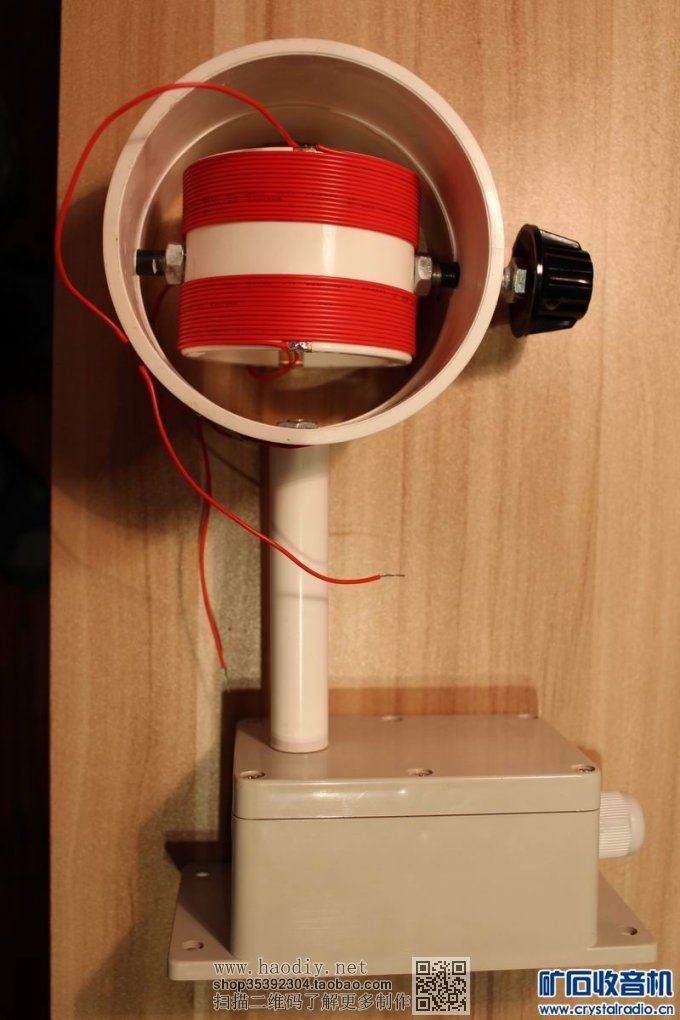

第二步,绕线圈
线材:塑料皮多股镀银线0.15 mm2,外层线圈绕32匝,内层线圈绕30匝。





可调电感矿石收音机制作——进行时





可调电感矿石收音机制作——进行时





可调电感矿石收音机制作——进行时

测了一下电感量及可调范围,是内、外层线圈串联数值:

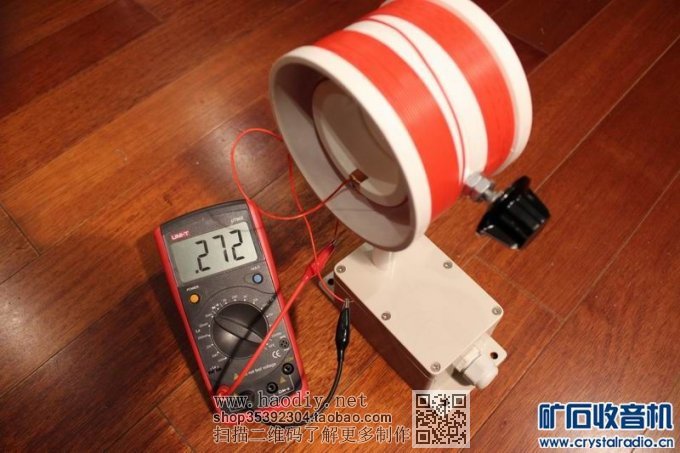

1、旋钮指向水平左方向,电感量最大,272uH;

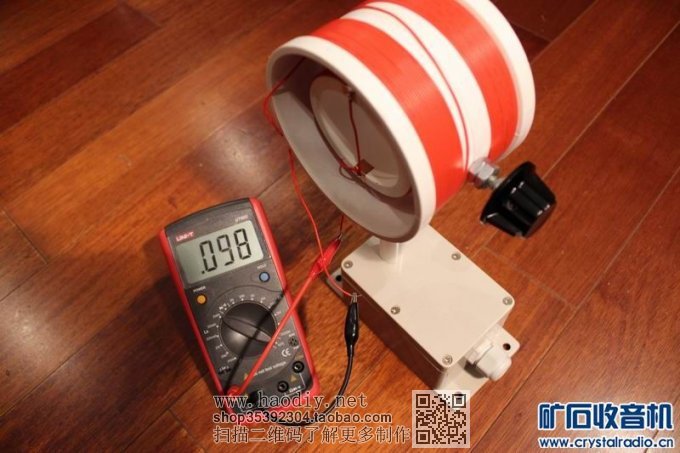

2、旋转180度,旋钮指向水平右方向,电感量最小,98uH;

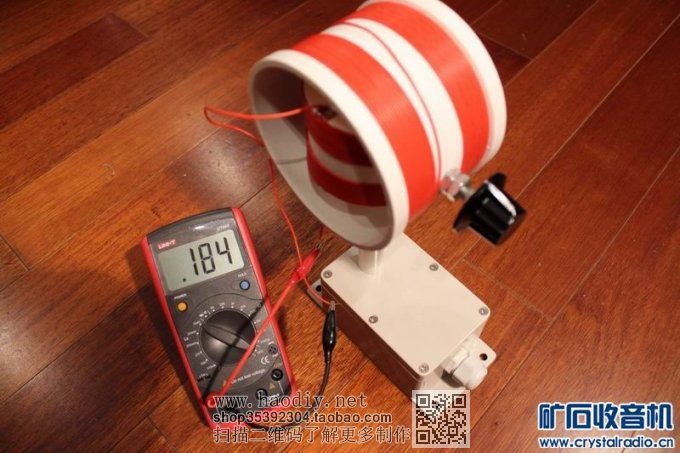

3、旋转90度,旋钮指向垂直向上方向,电感量184uH。











最大电感量

可调电感矿石收音机制作——进行时





最小电感量

可调电感矿石收音机制作——进行时





中心电感量

可调电感矿石收音机制作——进行时




可调电感矿石收音机制作——进行时





可调电感矿石收音机制作——进行时

安装度盘,这种可调电感谐振频率刻度与可变电容的频率刻度肯定不一样,也没有可参照图片,而且有可能要改为两波段形式,因此用纯数字度盘可能更方便,正好有现成的亚美度盘图片。可调电感矿石收音机制作——进行时
