初学者怎样学装矿石收音机( 一)(二)

时间:2017-08-29 21:49来源:www.crystalradio.cn 作者:40后矿友 点击:
初学者怎样学装矿石收音机( 一)(二) ,矿石收音机论坛
初学者怎样学装矿石收音机(一)
论坛上常常看到有初学者求矿石机电路图的帖子,偌大一个论坛,找高性能的矿石机电路比比皆是,可是要找一个入门级的矿石机电路还真不容易。所以本人不揣浅陋,专为初学者介绍几款矿石机,这些矿石机不求有多高的性能,只求容易筹集零件,尤其要求成功率高,希望能提起初次接触矿石机的朋友的兴趣。

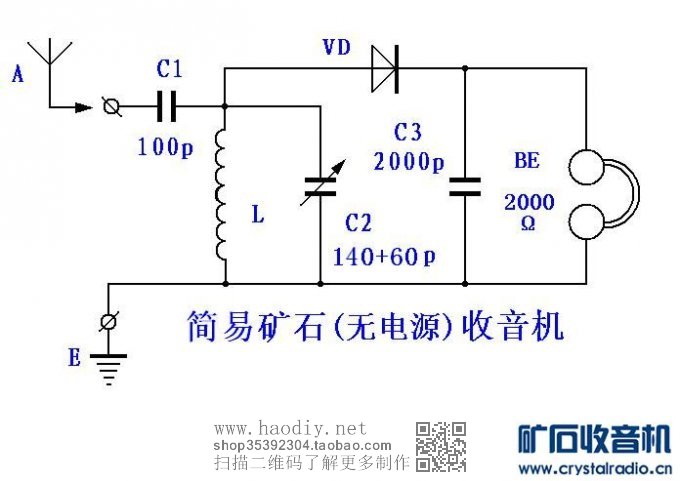

我们先来看一个最简单的单回路矿石机:
初学者怎样学装矿石收音机( 一)(二)
零件表:

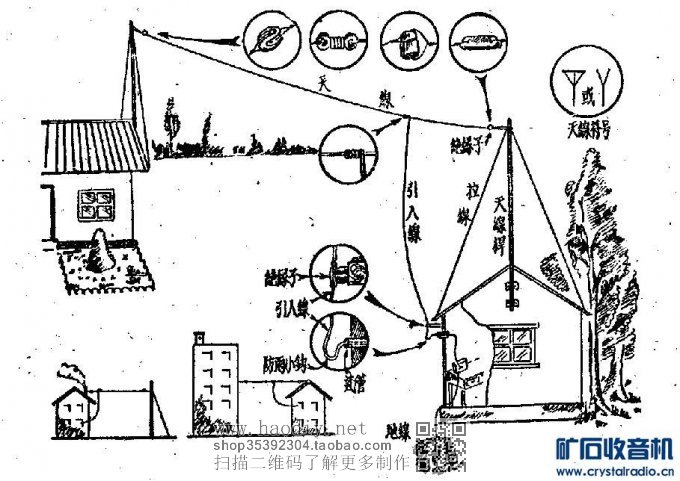

A:天线。标准的天线要悬空架在房顶上,越长越好,越高越好。通常要求在10米以上,离地要4米以上。这在远离城市偏远农村或山区,这种要求,决不为过。如果家居大中城市,当地有电台或转播台的,视电台功率和离电台的远近,可以适当放宽要求。比如,我住在武汉市,离湖北台仅10公里,用一根5米左右的室内天线,也能可靠的收音。
E:地线。正规的地线要求用面积0.5平方米的金属,埋在地下1米深的潮湿土壤里。家住城市尤其是住在高楼大厦的爱好者,同样是一件不容易办到的事。不过我们可以将水管,暖气管当地线。将这种管道用砂纸或锉刀打光,再用1平方毫米粗的导线牢牢的缠紧,引出作为地线。
友情提示:如果你安装了质量优良的室外天线,必须要安装良好的地线。而且在天地线之间必须加装防雷装置!雷雨期间停止收音,并将天线和地线用开关短路!务请各位把人身安全放在第一位。

初学者怎样学装矿石收音机( 一)(二)
L:线圈。可以采用下面几种方法解决。

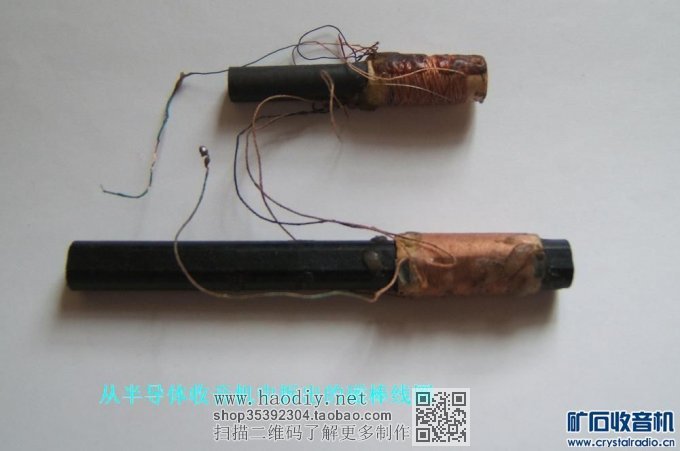

1.从旧的中波半导体收音机中拆取。旧收音机中肯定有一根中波磁棒线圈,我们可以把磁棒线圈小心焊下来,不用加工,直接就用现成。
2.有一定动手能力的爱好者,可以自己绕一个磁棒线圈。找一根中波磁棒,直径10mm,长60~200mm都行,用Φ0.3~0.5的漆包线在磁棒上密绕60~80匝,可用纸做线圈骨架,也可找一支粗细适当的一次性针管做骨架。条件好的朋友可用10股或更多股的Φ0.1漆包线绞成多股线(这种线称为李兹线),用李兹线来绕线圈比单股漆包线的效果更好。绕好后线圈要能在磁棒上自由移动,以便对电感量作适当的调整。
3.如果连磁棒也找不到,那就只好做体积较大的空芯线圈。找一段直径50mm,长度适当的PVC管,用Φ0.3~0.5的漆包线密绕60~80匝,当然,也可以用李兹线来绕。
相信这几种办法中,你总能找到一种方法来解决。
初学者怎样学装矿石收音机( 一)(二)

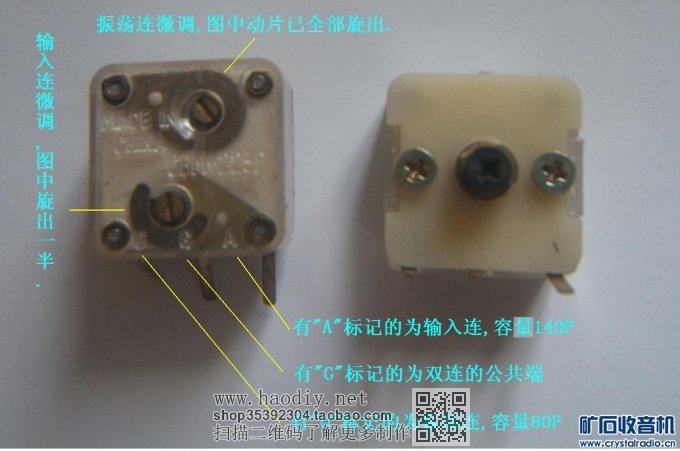

C2:可变电容器。制作矿石机的可变用空气绝缘的当然是最好,只是这种空气可变现在已经很难在普通的电子商店看到了。没有空气可变就用薄膜绝缘的可变也行,最容易找到的薄膜双连是袖珍中波收音机中常用的CBM223型,这种可变为差容双连,输入联为140pF,振荡联为60pF,将两联并联后总容量为200pF左右。用这种可变可将线圈L的匝数增加10~20匝。
初学者怎样学装矿石收音机( 一)(二)




VD:检波二极管。这可能是初学矿石收音机的朋友最感头痛的元件。传统的矿石机使用某些具有单向导电性能的天然矿石(如方铅矿、硫铁矿)作检波元件,现在除非有怀旧情结的人还偶尔用它们装仿古矿石机外,如今都用性能更好的半导体二极管作为检波元件了,其中最适于作微弱信号检波的当数点接触型锗二极管,如国产的2AP9和其他的2AP2AK系列,国外的锗二极管中常见的型号有1N341N60等。然而,锗材料半导体器件早已繁华逝去,现在几乎全部阵地都被硅材料半导体器件所占领,商店现在很难找到锗材料的半导体器件了,包括锗二极管。
要买这类元件,包括我们前面提到过的空气双连等,只有在网上专门经营矿石机元件的商店才能见到它们的踪影。友谊商店的矿石机元件比较齐全,价格适中,信誉不错。
如果你手边找不到锗二极管,也不想多花十几块钱网购,那就干脆用现在随处可得的1N4148,如果信号不是很微弱,1N4148是完全能胜任矿石机的检波任务的,在某些情况下它的收听效果甚至比锗二极管还好些。我下面的矿石机实物图中就是用的这种二极管。
C1C3建议用绦纶电容,比较容易买到,不多说。
BE:高阻抗耳机。直流电阻在2000~4000欧,普通电子商店也不容易买到。据本人实验,用手机、MP3上的动圈耳塞机(直流电阻约30多欧)配上小功率电源变压器作阻抗变换,灵敏度不比高阻耳机差,音质也好。其中小功率电源变压器的功率越小越好,3~5W就行,初级220V,次级9~12V。初级直流电阻选大些的,直流电阻大说明初级匝数多,我用的变压比为220 / 10V,初级直流电阻4.5kΩ。
我们的元件清单是不是列完了?那么现在就可以动手制作你的第一台矿石收音机了。只要按我说的方案选择元件,电路不接错,还要你的府上离电台发射天线不是太远,那你一定能成功!

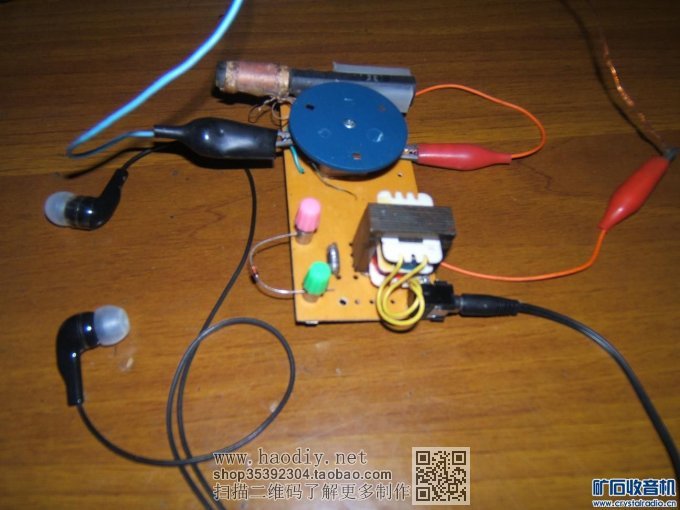

下图是我试验的一台极简陋的矿石机,在武汉市离湖北台发射天线约7公里处,就用5米长的室内天线,地线就用铁书架代,能收到湖北台,声音大小还说得过去。因为电路太简陋,选择性很差,其余台都被湖北台掩盖了。
初学者怎样学装矿石收音机( 一)(二)

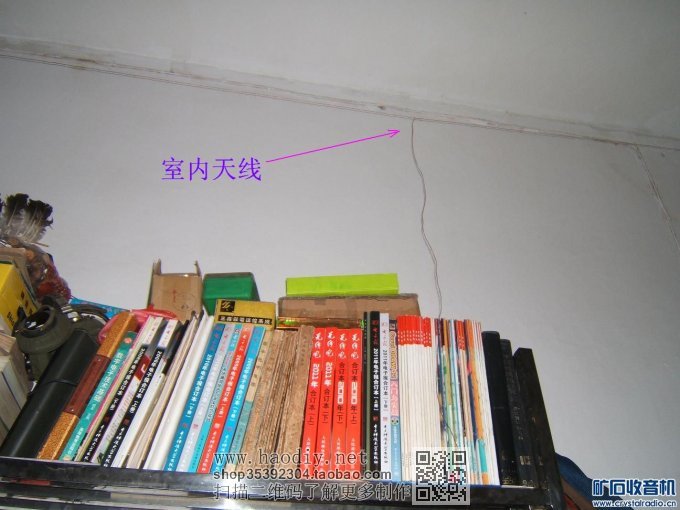

这是我用的室内天线
初学者怎样学装矿石收音机( 一)(二)

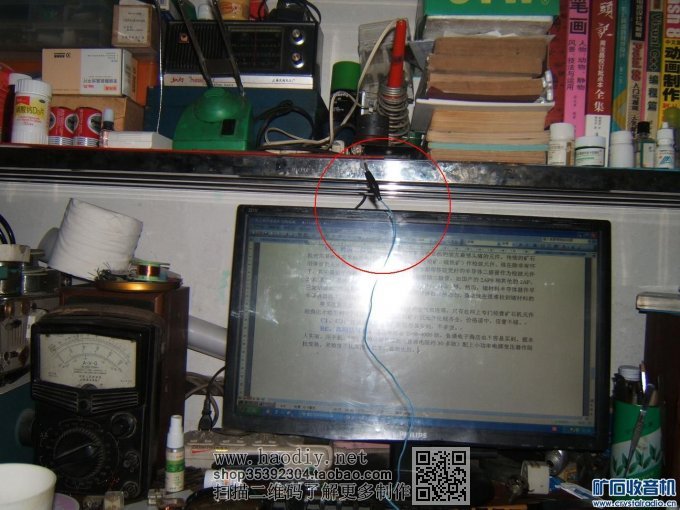

铁书架就权充一回地线

初学者怎样学装矿石收音机( 一)(二)
