(参赛)“永远响”牌仿矿石收音机制作

时间:2017-08-29 21:22来源:www.crystalradio.cn 作者:xinlizixun0207 点击:
(参赛)“永远响”牌仿矿石收音机制作 ,矿石收音机论坛
(参赛)“永远响”牌仿矿石收音机制作 “永远响”牌仿矿石收音机制作
永远响:

此机在室内用7642电路可以昼夜开机;在室内用9018电路白天可以不关机,晚上继续工作3小时。
仿矿机:矿石收音机的根本特征是不用电源,它从空中自动吸取能量发声;此机也不用电源,能在室内自动得到能量让喇叭发声,具有矿石收音机的根本特性。(此机不同于市售太阳能收音机,市售机必须人工放到室外接受太阳光直射,失去了“自动”特点,而且室内光线不能驱动它)
元件选择:1、大环天线,方形,边长内径29cm,外径31cm。17圈儿。次级线圈1圈儿(是的,1圈儿)。不加再生。磁棒天线带喇叭声音偏小,要加再生,收台少。有方向性。

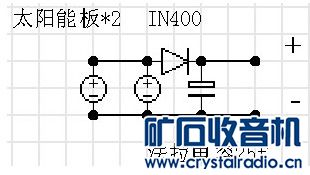

2、太阳能板:硅太阳能板(卖家说:日光直射4v、80ma),两个并联。加二极管(IN400整流管),室内光线,25f法拉电容(两组串联,耐压5v)。室内靠近窗户电压为2v;室内远离窗户1.5v。

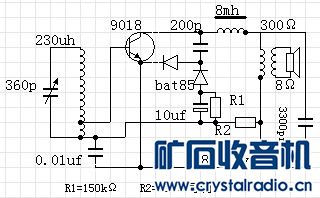

电路选择:1、9018电路

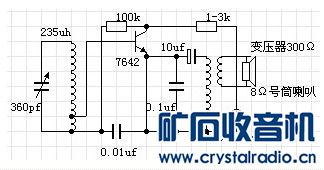

2、7642电路

使用效果:1、9018电路:接收9个台。河北台声音很大,我在外边楼道里可以听清楚。放在桌子上白天收听“桌上听”
2、7642电路:接收9个台,强台不很强;弱台不很弱。喇叭一米内可听清楚晚上“枕上听”。
讨论:1、比传统矿石收音机更好:收台多,矿机4个台,此机9个台。声音更大。不用天线,挪动方便。
2、换用2sc3355管子,输入电阻大,声音比9018小一些,启动电压高。9014、9013不加再生声音很小,必须加再生才行。
3、2216、3DG6没有试验,哪位有实验结果麻烦说一声。
4、变压器最好有原装8Ω抽头。自己缠绕8Ω抽头的声音很小。

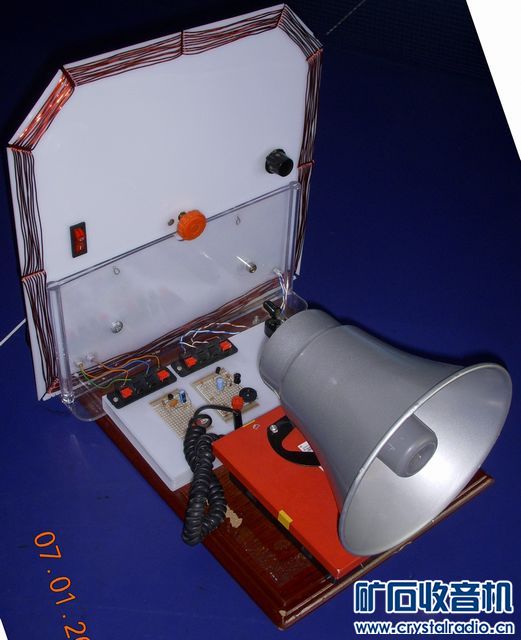

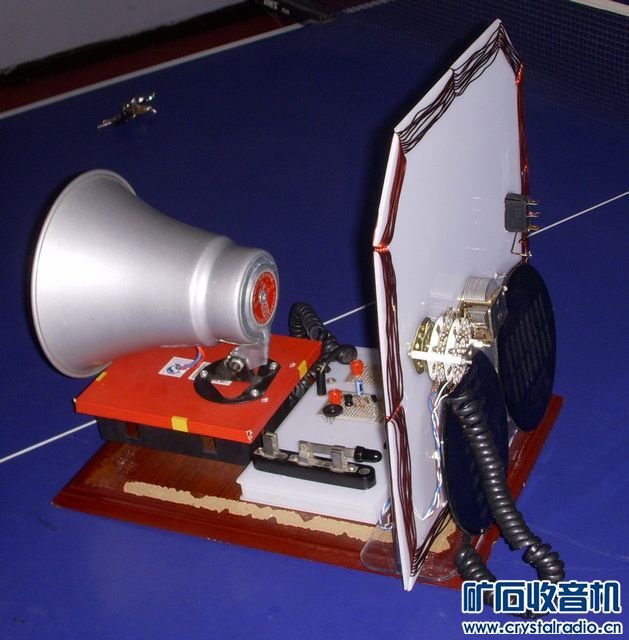

实物图片:
提示:哪位网友推荐给厂家生产,估计售价不超过100元。
二○一四年七月六日





(参赛)“永远响”牌仿矿石收音机制作





(参赛)“永远响”牌仿矿石收音机制作


永远响图片 002.jpg (45.77 KB, 下载次数: 14)



(参赛)“永远响”牌仿矿石收音机制作


永远响图片 006.jpg (57.98 KB, 下载次数: 11)



(参赛)“永远响”牌仿矿石收音机制作
