闲着手痒,做了一台6N2推FU19单管单端,求指点

时间:2017-09-24 20:50来源:www.crystalradio.cn 作者:g_qiannan 点击:
闲着手痒,做了一台6N2推FU19单管单端,求指点 ,矿石收音机论坛

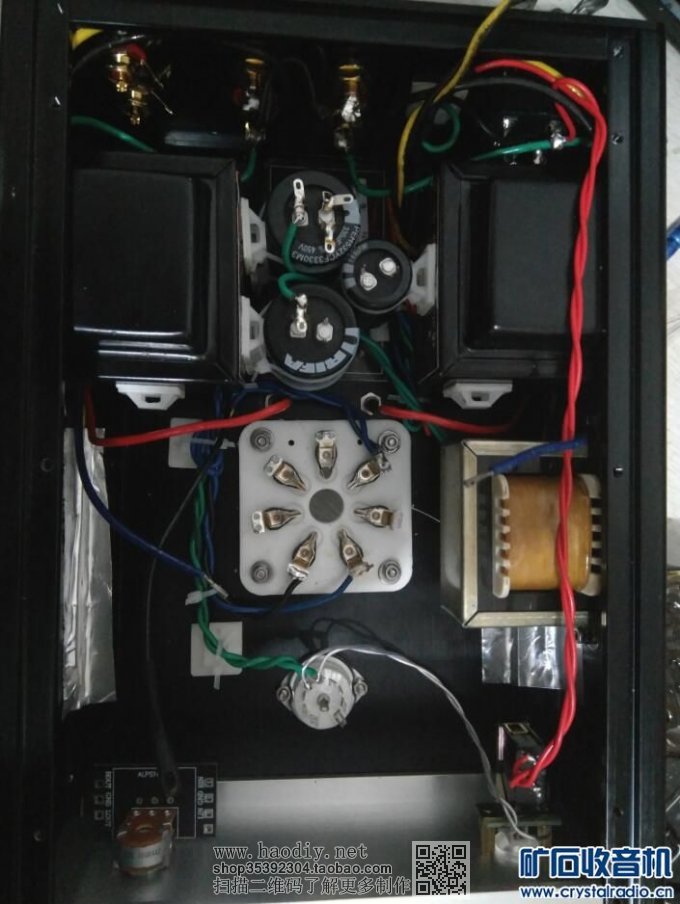

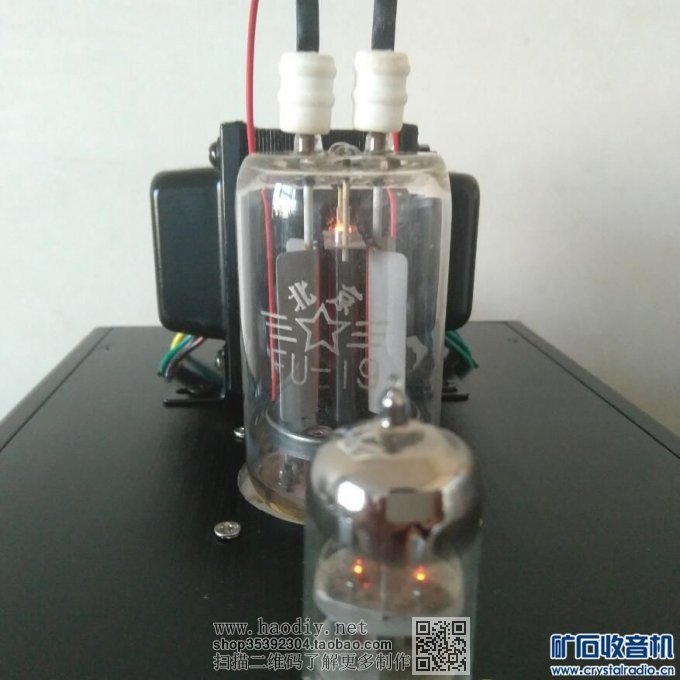

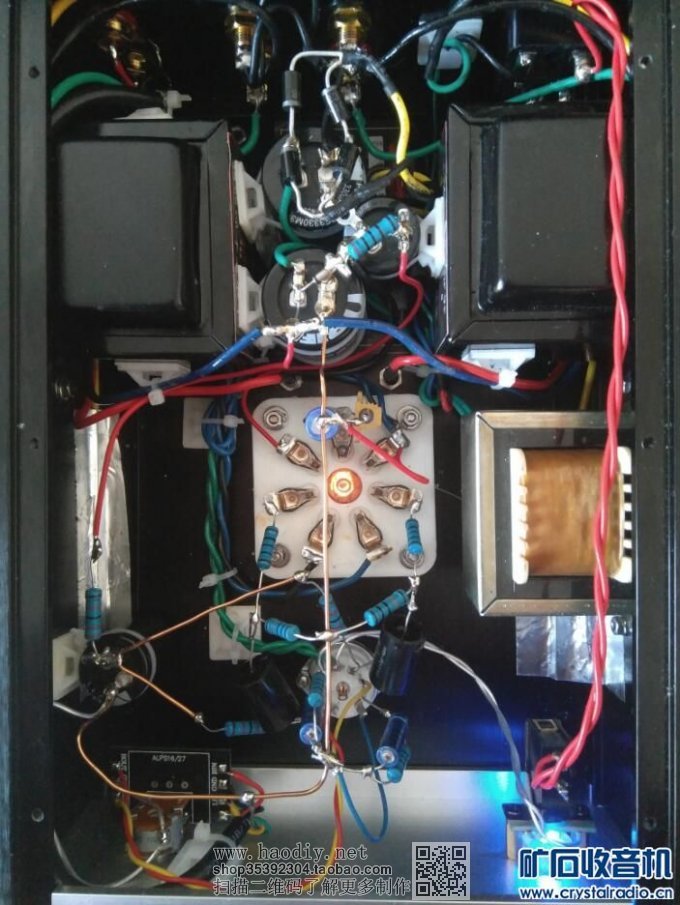

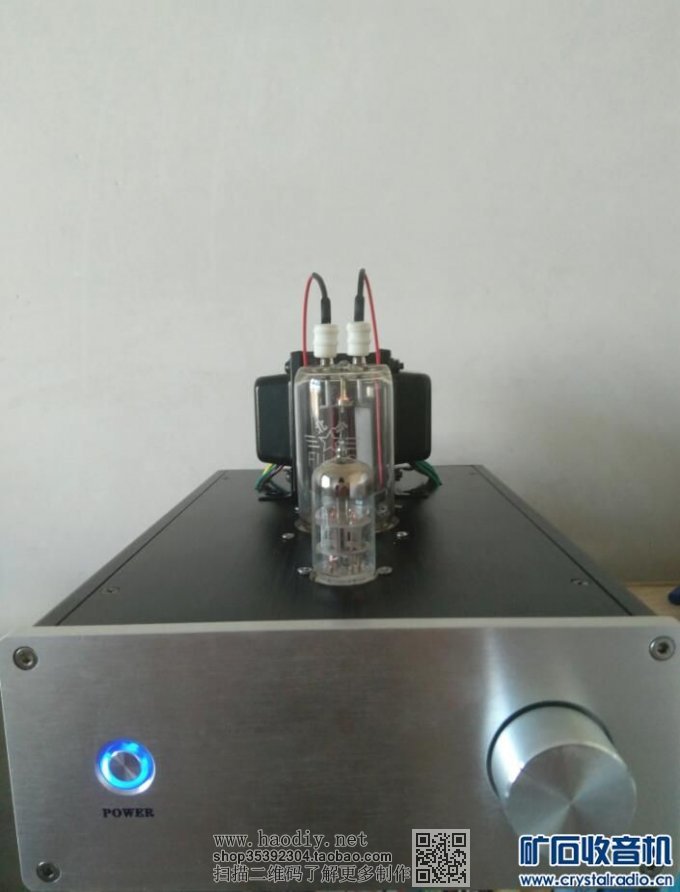

自从接触到胆机之后,先后仿制过纯二EL34、KT66、6L6P,乐潘6V6单端,最后都拆了,后又仿制了白版的6P14,送给了朋友,一直想做6C19,奈何输出牛不好找,趁周末做了FU19,论坛新人,初次发帖,搭棚技术有限,请各位前辈批评指点





闲着手痒,做了一台6N2推FU19单管单端,求指点





1

闲着手痒,做了一台6N2推FU19单管单端,求指点





闲着手痒,做了一台6N2推FU19单管单端,求指点





4

闲着手痒,做了一台6N2推FU19单管单端,求指点

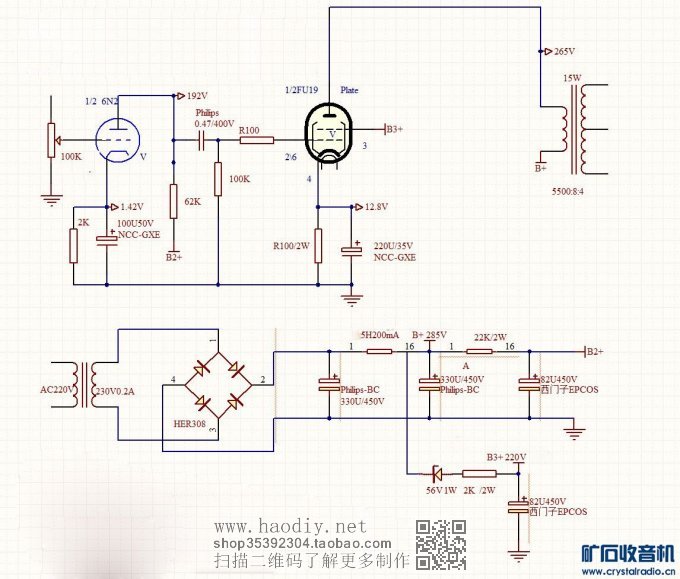

网上找的电路,略微改变了点,用了一个稳压二极管,手头只有一块万用表,没有其他设备,也不知道输出功率多少,只知道整机耗电大概60W





闲着手痒,做了一台6N2推FU19单管单端,求指点
