万圣节来临，大叫兽出没！！！！扭动身躯，嘴巴大张，发出阵阵凄惨的叫声，让人不寒而栗；抚摸脑袋，喂食糖果，原来还可以这么乖巧~你找到大叫兽的正确打开方式了吗？万圣节跟我一起喂叫兽吧！
物料清单
    •3 x Robot Servo Pack - Blue (买3件)
    •1 x Me Touch Sensor (买1件)
    •2 x Me RJ25 Adapter (买2件)
    •1 x Beam0824-128-Blue (4-Pack) (买1件)
    •1 x Beam0412-140-Blue (4-Pack) (买1件)
制作步骤
大叫兽=大嘴巴+扭动的身体，下面我们一起来搭建吧~
STEP1 搭建嘴巴

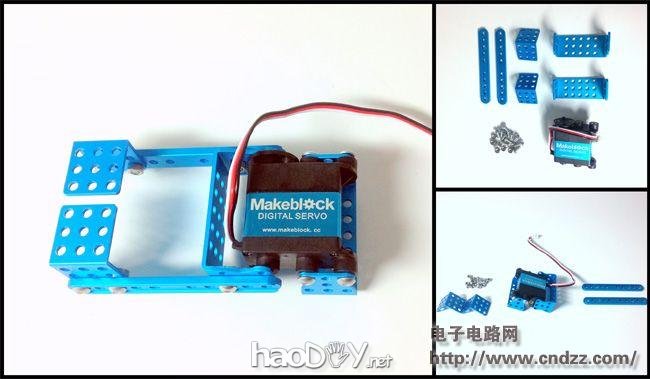

1.准备嘴巴零件（右上）
2.将舵机支架如图垂直安装（右下）
3.将剩余零件如图安装（左）

备战万圣节之来自DIY的叫兽！

STEP2 制作身体

备战万圣节之来自DIY的叫兽！

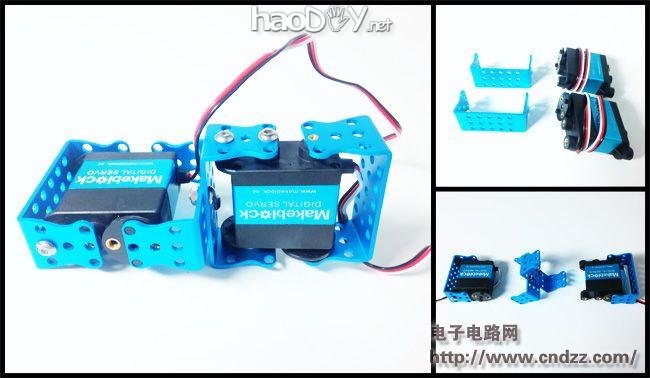

1.将两个舵机固定好支架，垂直连接
2.注意连接顺序，避免固定在舵机上的支架不能相互连接（如图2）

备战万圣节之来自DIY的叫兽！

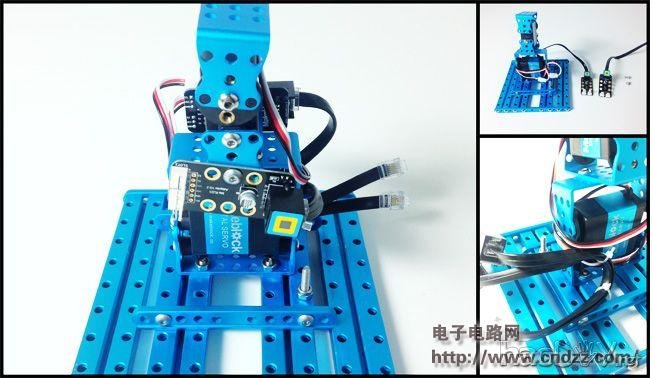

3.搭建一个小底盘，与上一步组装好的舵机相连（右上）
4.搭建一个大底盘，与上一步相连（右下）

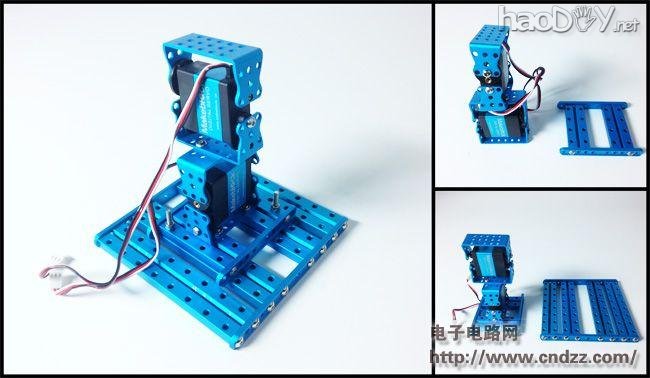

5.完成图（左）

备战万圣节之来自DIY的叫兽！

6.连接并固定RJ25转接板
7.用扎带固定杂乱的线
STEP3 纸外壳

备战万圣节之来自DIY的叫兽！

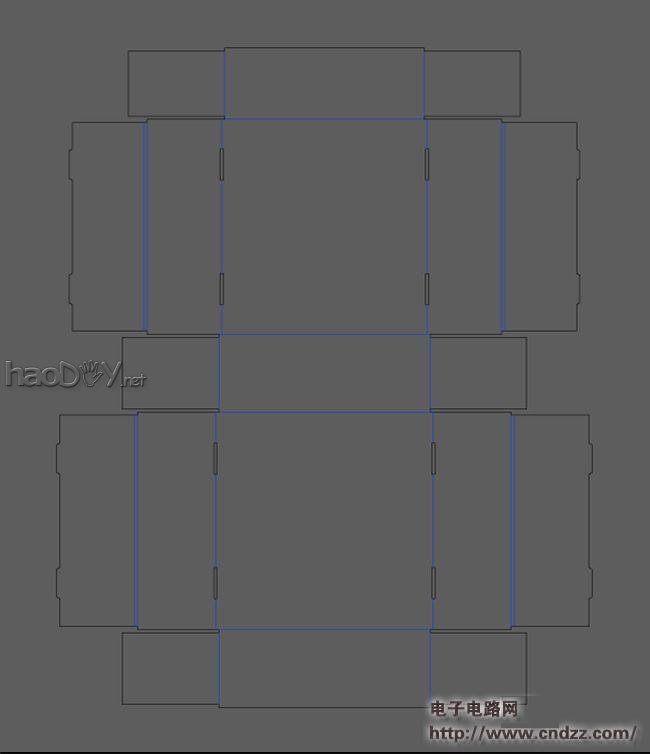

设计图纸，用硬纸板做一个嘴巴（图纸见附件BigMouth.dxf）
STEP4 组装

备战万圣节之来自DIY的叫兽！

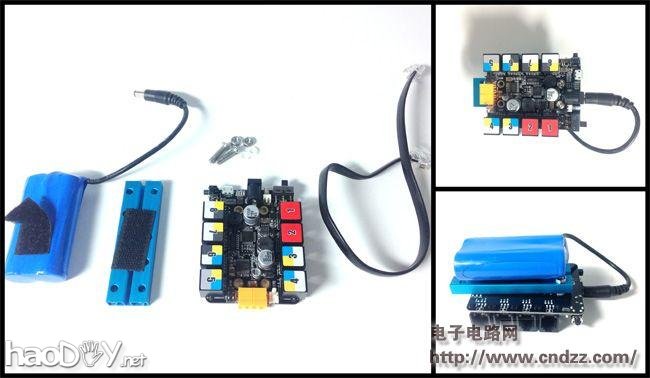

1.固定电池和主控板

备战万圣节之来自DIY的叫兽！

2.连接嘴巴和身体（右下）
3.连接主控电池、嘴巴身体（右上）

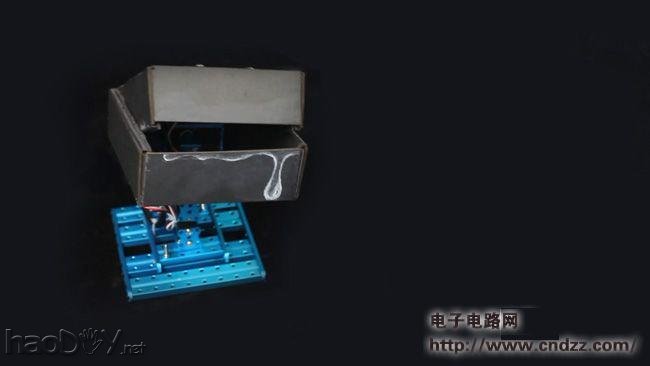

4.将盒子用四颗螺丝固定在头上（左）

备战万圣节之来自DIY的叫兽！

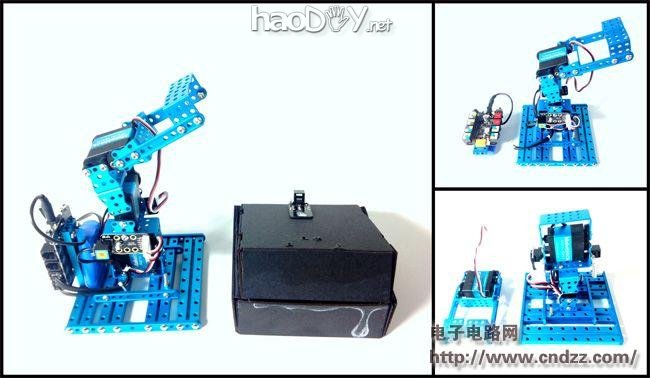

5.完成图
电子连接展示

备战万圣节之来自DIY的叫兽！

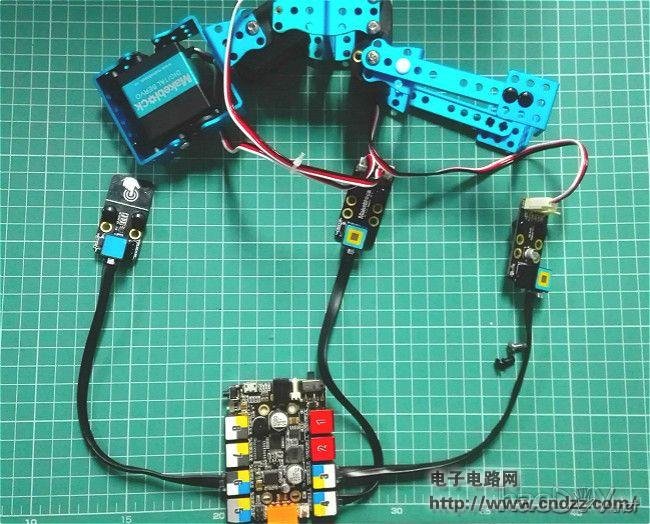

触摸传感器（左边）接入6号插口；RJ25转接板1（中间）接入4号插口，插槽1接底部舵机，插槽2接中间舵机；RJ25转接板2（右边）接入3号插口，插槽1接控制嘴巴的电机。
