造个机械臂一起来玩叠汉洛塔

时间:2017-05-10 23:41来源:网络整理 作者:haodiy 点击:
利用两个金属大舵机制作一个Scara机械臂,让机械臂末端在平面内实现移动。垂直移动的舵机机械爪通过抓取动作实现汉洛塔的搬运。物料清单 1 x Mini Pan - Tilt Ki

利用两个金属大舵机制作一个Scara机械臂,让机械臂末端在平面内实现移动。垂直移动的舵机机械爪通过抓取动作实现汉洛塔的搬运。

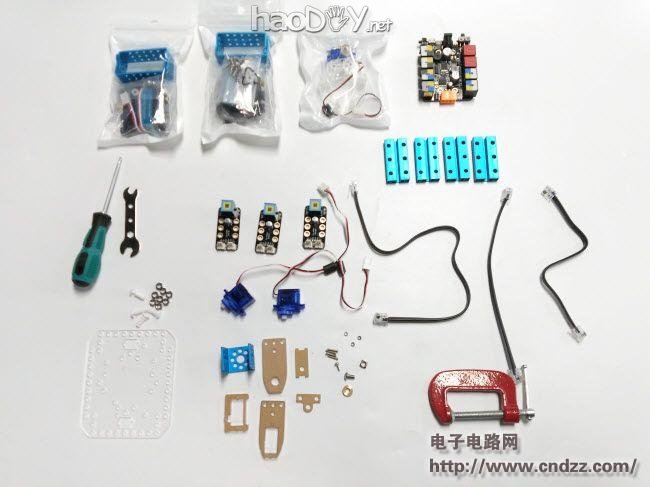

物料清单

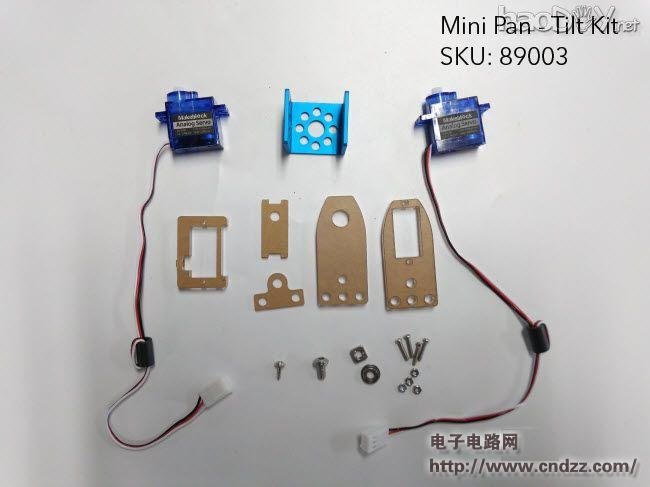

    •1 x Mini Pan - Tilt Kit (买1件)

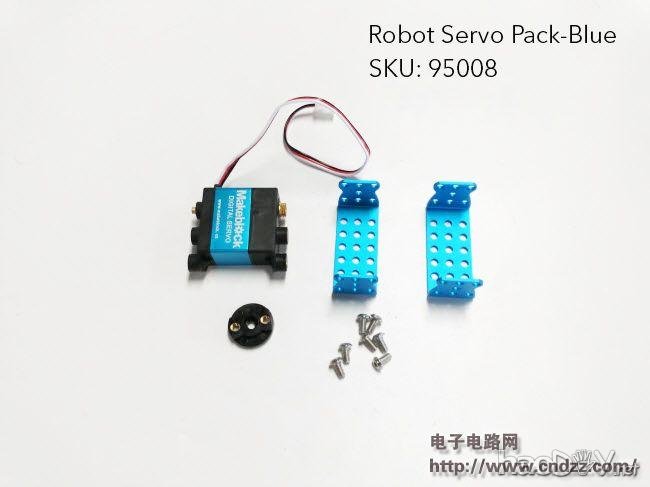

    •2 x Robot Servo Pack-Blue (买2件)
    •3 x Beam0824-048-Blue (4-Pack) (买1件)

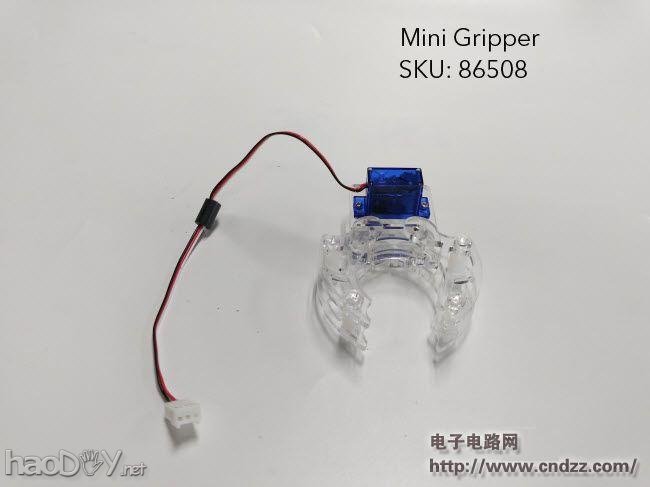

    •1 x Mini Gripper (买1件)
    •3 x Me RJ25 Adapter (买3件)
    •1 x Me Orion(Base on Arduino UNO) (买1件)
    •3 x 6P6C RJ25 cable-20cm(4-Pack) (买1件)
    •Socket Cap Screw M4x8-Button Head (50-Pack) (买1件)
    •Socket Cap Screw M4x14-Button Head (50-Pack) (买1件)
    •Nut 4mm(50-Pack) (买1件)
    •4 x Plastic Rivet R4100 (50-Pack) (买1件)
    •1 x G型夹
    •1 x USB线
    •1 x Base Bracket B (买1件)
制作步骤

造个机械臂一起来玩叠汉洛塔


1、机械搭建

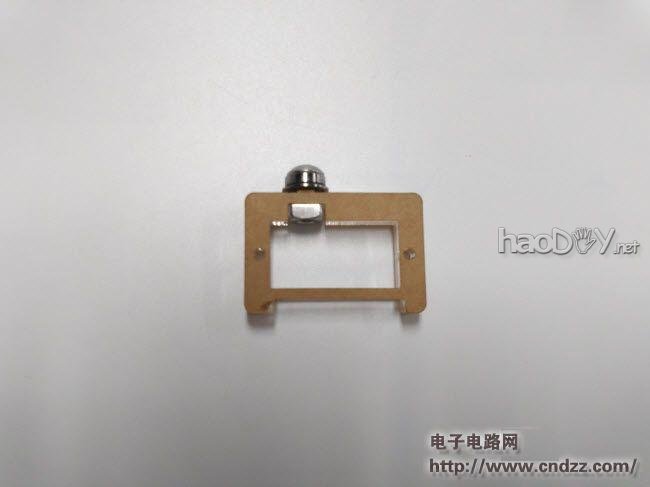

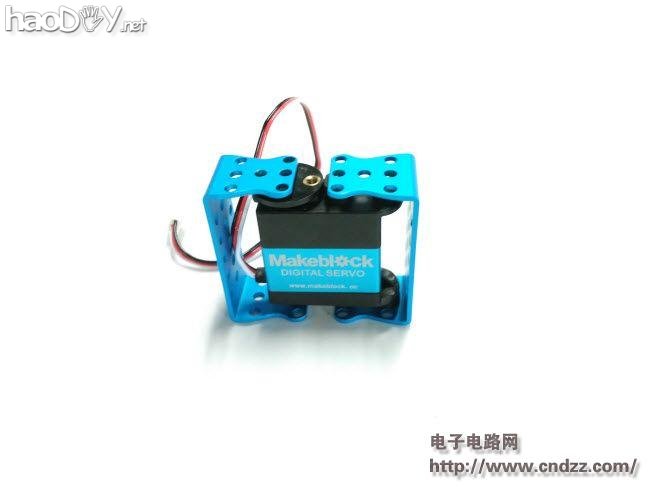

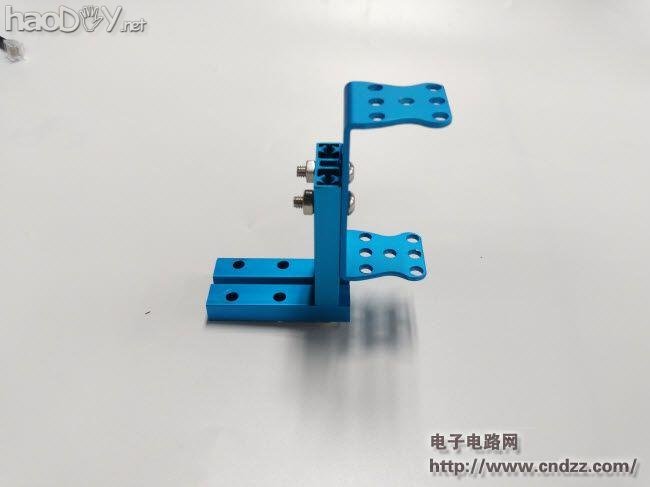

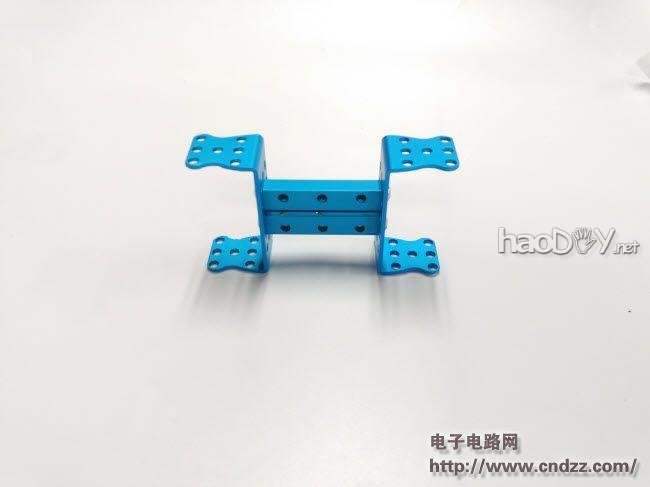

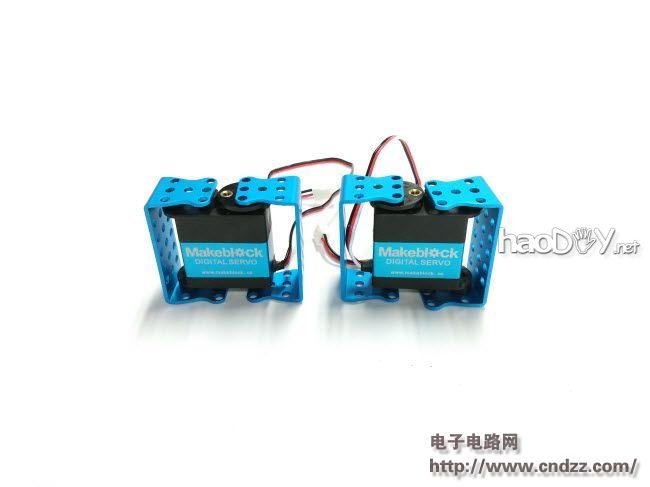

安装机械臂

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

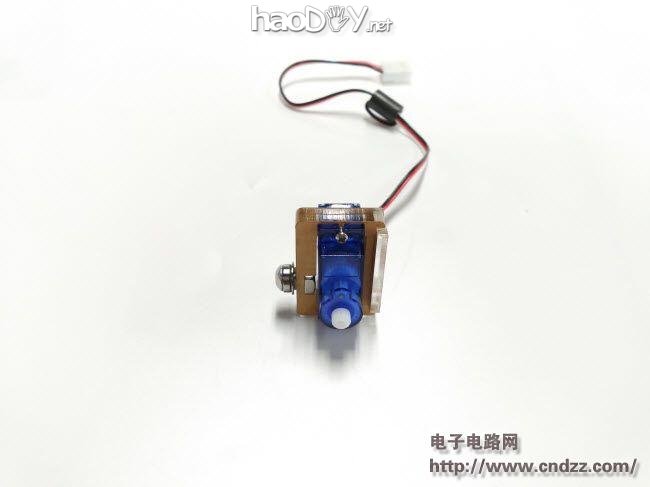

安装抬升机构

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

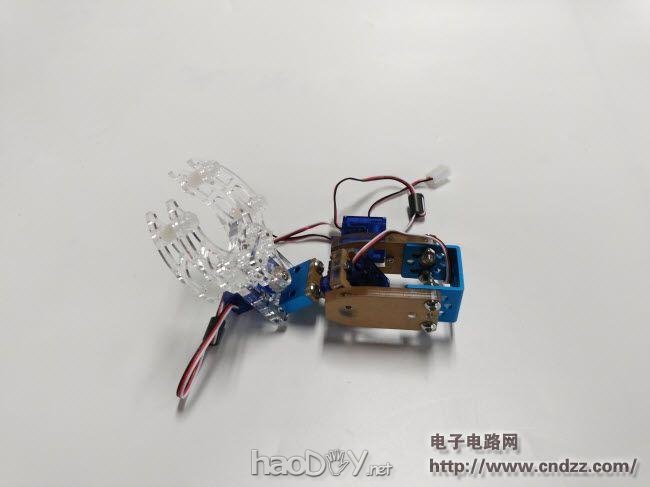

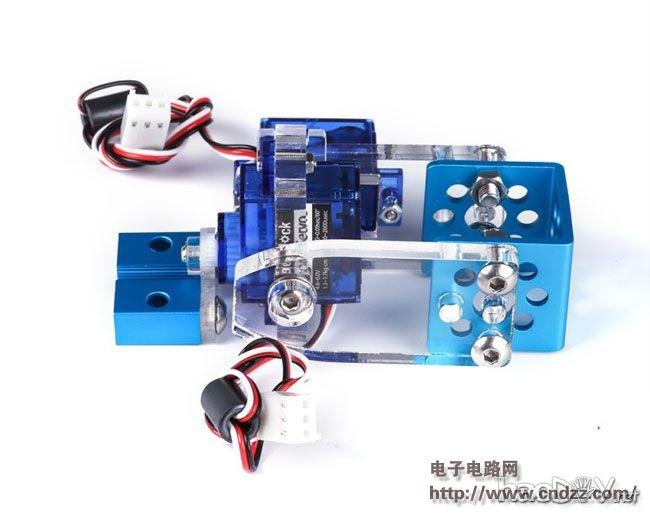

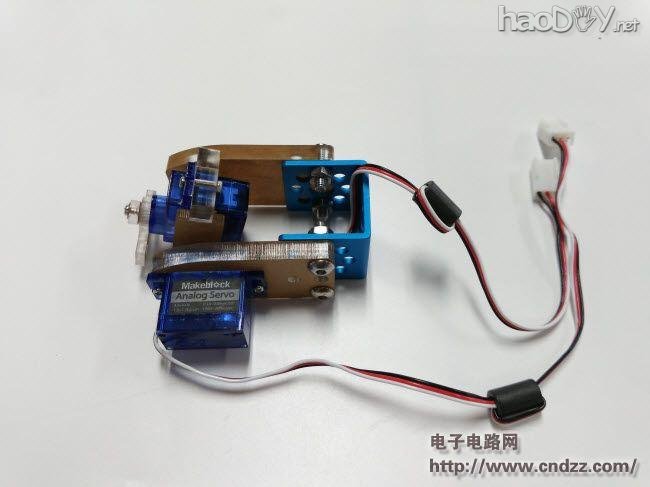

安装机械爪

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

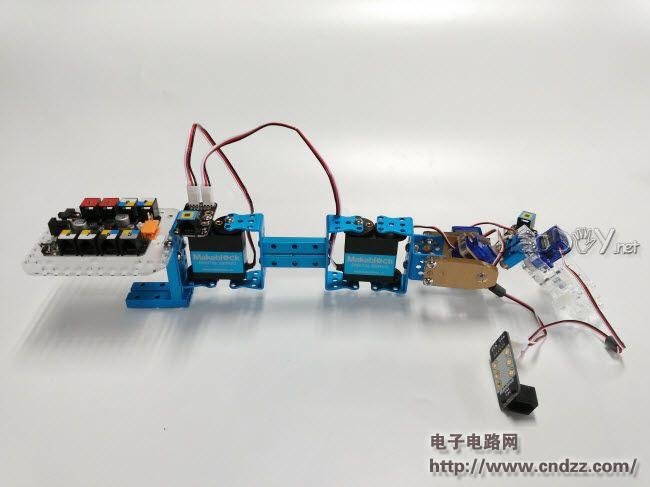

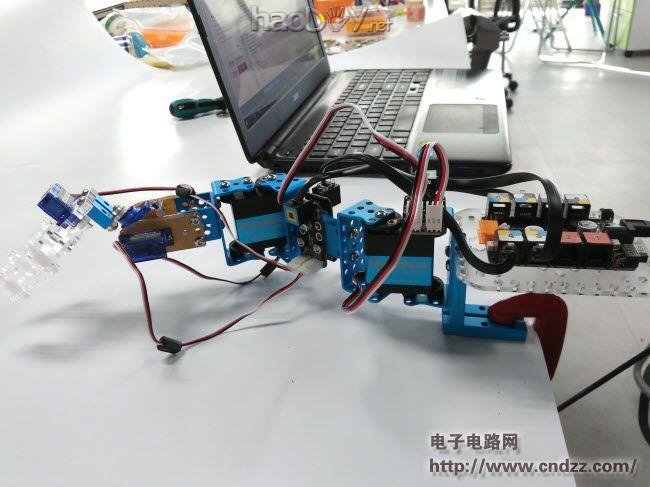

整体安装

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔

造个机械臂一起来玩叠汉洛塔


连线:
Scara第一节金属大舵机 <-> 接口3 插头1
Scara第二节金属大舵机 <-> 接口3 插头2
机械爪9g小舵机 <-> 接口6 插头2
抬升机构9g小舵机 <-> 接口6 插头1
旋转机构9g小舵机 <-> 接口4 插头1
控制代码见附件
