镍镉或镍氢电池对充电有严酷要求.但市场上出售的大大都充电器都是粗制滥造,基础无法到达电池的要求.我曾分解过几种充电器,其电路险些如出一辙:一个小功率的6v阁下的变压器(而且是劣质的),用一个二极管举办斗波整流之后用小电阻举办限流充电。有的在限流电阻上并接一只发光二极管举办状态指示.充电电流在20-70mA不等.而且是脉冲电流,巨细还会受市电电压及电池状态影响,基础谈不上恒流.电池在这种前提下充电,寿命大为收缩.
几种常见充电电池参数 超霸1300mA容量镍氢电池 通例充电 130mA 14-16小时 快速充电 325mA 5小时 平凡500mA容量镍镉电池 通例充电 50mA 14-16小时 快速充电 160mA 4小时

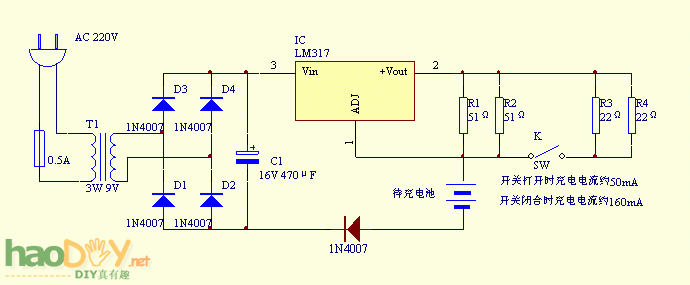

办理方案: 本电路现实上是一个恒流源.核器件是集成三端可调稳压器LM317T.上一讲我们说过:LM317T在电源电压足够的环境下可以保持其+Vout端比其ADJ端电压高1.25V.请看图中的接法,ADJ端直接与待充电池相连.但ADJ端的内阻很大(正常环境下ADJ端的电流不会高出50μA),可近似看作开路,但它可以对电压举办取样.LM317T将+Vout端的电压进步到比ADJ端高1.25V,那么跨接在+Vout端与ADJ端的电阻大将有1.25V/25.5Ω=0.05A=50mA的电流流过(25.5Ω为开关打开时,R1与R2并联后的总阻值).这个电流便流过电池,对电池举办了恒流充电.想一想,为什么它不能流向此外处所? 扩展应用: 按图中的参数,开关打开时,充电电流约为50mA;闭适时约为160mA.这得当于平凡的容量为500mA的镍镉电池.你可以通过改变接在LM317T的+Vout端与ADJ端的电阻阻值来改变充电电流的巨细.个中,所需电阻阻值(单元为Ω)=1.25V/所需充电电流(单元为mA).
