显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

时间:2012-10-11 18:37来源:hifidiy.net论坛 作者:组合开关 点击:
其实去年11月份就开始计划做一台小胆机的了。有人觉得胆机是越大越好,的确我也觉得大胆机好啊,但大胆和肥牛的价格是让人咋舌的,我等也只有羡慕的份啦,与其看人家的大胆流口水不如自己搞个小胆机,越小越好,干脆做个迷你胆机,还有看着坛里的高手做的小
其实去年11月份就开始计划做一台小胆机的了。有人觉得胆机是越大越好,的确我也觉得大胆机好啊,但大胆和肥牛的价格是让人咋舌的,我等也只有羡慕的份啦,与其看人家的大胆流口水不如自己搞个小胆机,越小越好,干脆做个迷你胆机,还有看着坛里的高手做的小胆机也是让人非常喜欢的,我也忍不住来显摆一下,但不知道我这个胆机是否属于迷你型的。~
   胆机肯定是要输出牛的了,以前的老电子管收音机牛够小巧,但效果勉强,否决;买成品牛大了点而且又贵,于是买了手摇绕线机自己绕,由于第一次绕输出牛,才发现原来绕牛很累人的,搞了两个多星期才绕好一对输出牛,输出牛是用的EI57、Z11、0.35mm的硅钢片叠厚24mm,初4夹3的绕法,输出5.5K:8Ω/4Ω。输出牛解决了。
  买来的铝外壳一对输出牛刚好能放下,但计来算去铝外壳总觉得短了点后来加了一个木框。但要做迷你胆机肯定电源牛不能用工频变压器的了,只有用开关电源,没有现成的电源,是自己整的。胆机要迷你,胆管选来选去就6F3看着较合适,2个6F3就可以做个双声道合并小功放,比较便于小型化,还有6F3的输出功率也不会太小管子相对来说较便宜点。
  最后是趁过年放假在家才完成,做好后最近一直在听,边听边拆开来调工作点,现在高压是220V、灯丝6.2V,个人对这次的制作的声音还是很满意的~

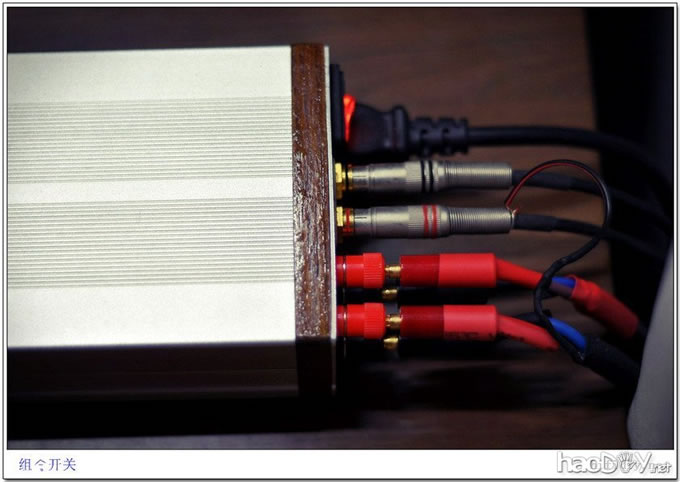

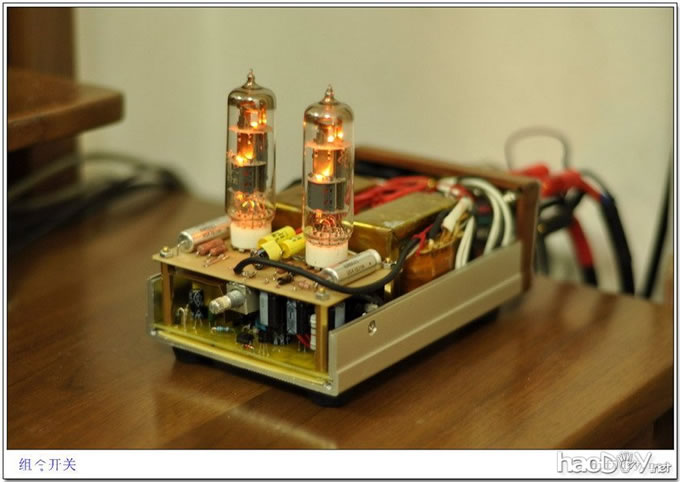

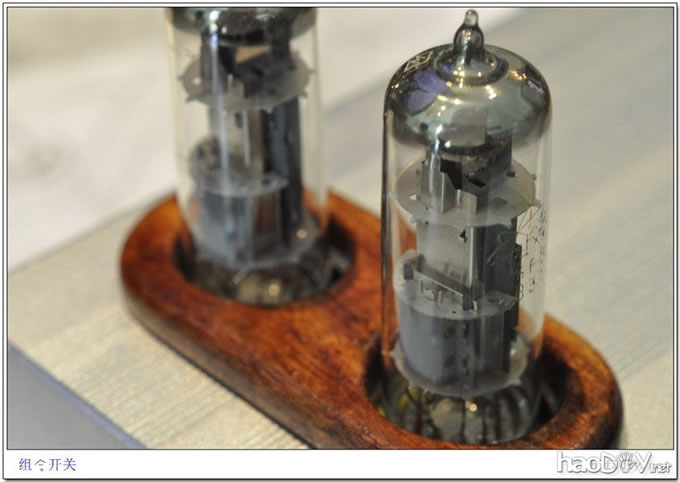

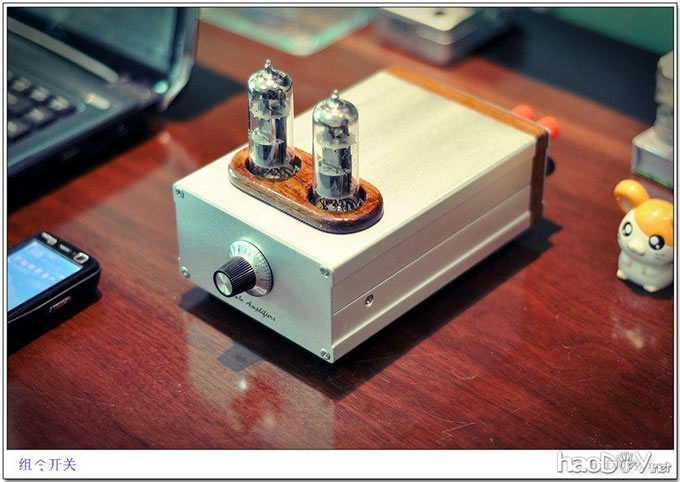

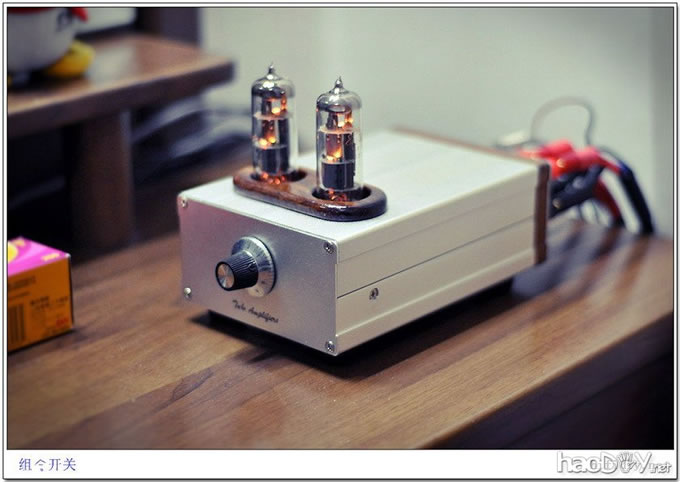

  上几张图,我的这个胆机看着还够迷你吧?


显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

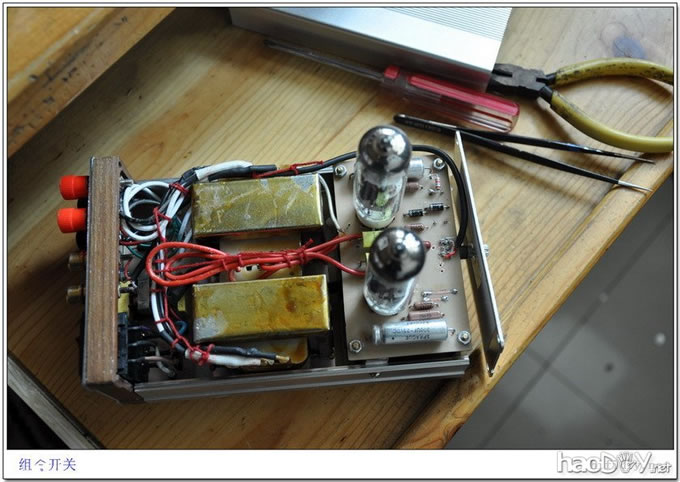

不急,内部图来了   显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

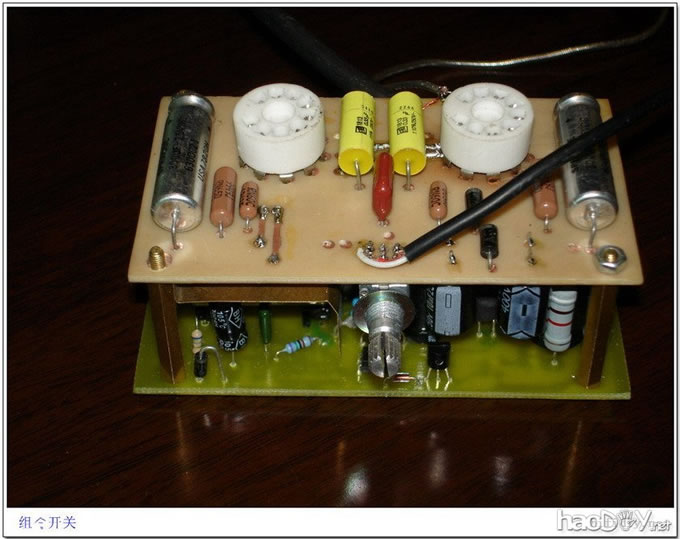

这些是制作的时候拍的:

显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机
显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

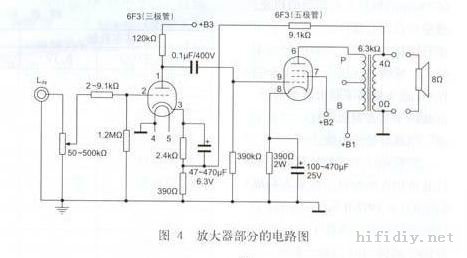

胆机功放部分是参考的这个图:
显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机

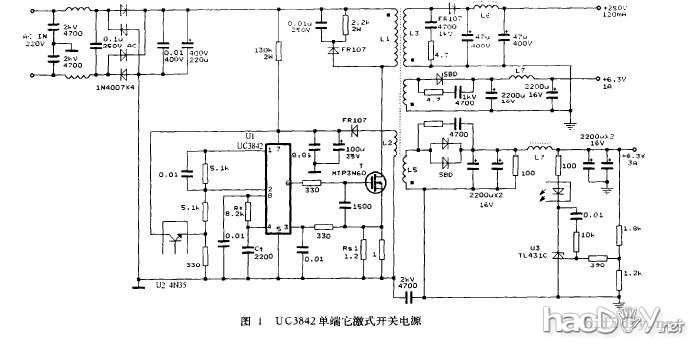

电源部分参考的是这个,但因为当时买电源芯片时买到的是UC3843,所以有些不同,不过3843和3842差别不大~
显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机


装机的时候还觉得有些地方还可以改进,PCB还要小小的修改一下,尤其电源部分还想改成双面板的,所以暂时就不贴出来了~

成本没详细算过,但输出牛是最麻烦花费又是最多的,如果算上买绕线机、电缆纸、漆包线铁芯等输出牛应该就花了两百多近三百的样子了,比买成品牛还贵  显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机  ,  当然绕线机以后还可以用、漆包线电缆纸还剩下不少。显摆一下_过年在家没事做DIY了一台6F3迷你小单端胆机
