6n8p+6L6(6p3p)超线性推挽胆机功放制作

时间:2013-05-10 16:16来源:www.crystalradio.cn 作者:lq195120 点击:
两年多以前,我无意间闯入了本坛,恰巧这时我弟弟给了我两对配好对的6L6和2只用C型铁芯绕好的输出变压器,这下勾起了我做胆放大器的兴趣,由于工作繁忙,大约用了半年的时间才把材料凑齐,加工铁底板太费劲了,拖拖拉拉用了一年多的时间。 最近抽时间把放大
两年多以前,我无意间闯入了本坛,恰巧这时我弟弟给了我两对配好对的6L6和2只用C型铁芯绕好的输出变压器,这下勾起了我做胆放大器的兴趣,由于工作繁忙,大约用了半年的时间才把材料凑齐,加工铁底板太费劲了,拖拖拉拉用了一年多的时间。
最近抽时间把放大器组装完了,电路用的是最典型的超线性推挽电路,每个声道用5只管子,总共用了10只管子,有4只6N8P,4只6L6G(6P3P), 2只5Z3P。完成后试听时感觉效果好极了,没有信号输入时把耳朵贴到音箱的扬声器上听不见一点杂音,安静极了。我不太懂音乐也不太懂音响,便找了几个音响发烧友的朋友来听一听,这台放大器配上威格A18-II主音箱,播放发烧友朋友们带来的发烧盘,在面积近40平方米的客厅里,音频信号由DVD输出直接连接到放大器的输入端,把音量电位器在放在满刻度的三分之一处时,听上去就很舒服了,高音听上去清亮透彻,中音饱满厚实,低音厚重敦实。整体感觉声音层次分明,解析度很好,发烧友们评价很好。
试听的过程中试着换了不同的推挽管比较了不同管子的效果。放了一张蔡琴的独唱盘,使用经过配对TOSHIBA的6L6G和经过配对的曙光的6P3P,效果极好,细节表现极为细腻,演唱过程中演员轻微的换气声表现得很清晰,曙光的6P3P的解析力比起这对6L6G稍差一点,但不仔细听感觉不到。用曙光的6P3P时演员轻微的换气声表现的是声音较轻,但也还清晰。用几只国外不同厂家生产的未经配对的铁壳6L6推挽,听上去大体上还可以,但仔细听细节表现不行了,演唱过程中演员轻微的换气声基本上听不见了。
通过这次装机证明用C型铁芯作输出变压器是可以取得很好的效果的,我这对输出变压器的铁芯非常好,据说是做声纳用的硅钢片。这个输出变压器绕制完成后才发现次级的两组线圈由一组方向绕反了,懒得拆了,只好把其中一组首尾调换串联使用。由于是采用C型铁芯故超线性的帘栅抽头无法在初级单边匝数的43%处,只好放在50%处,现在看来也还不错。

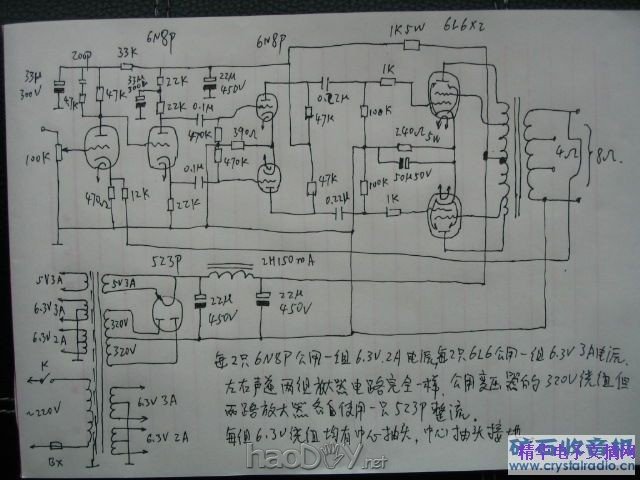

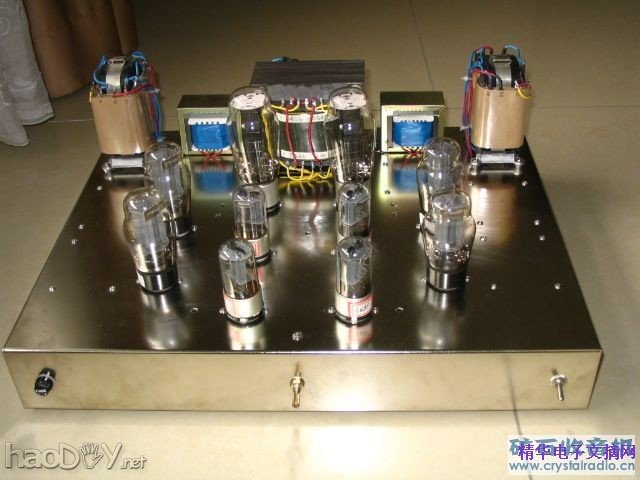

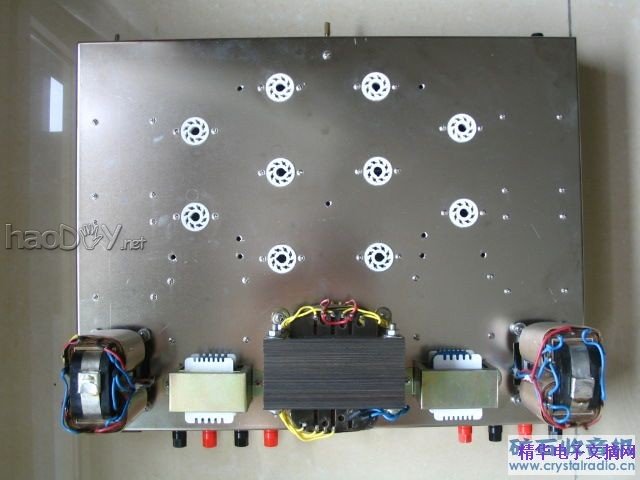

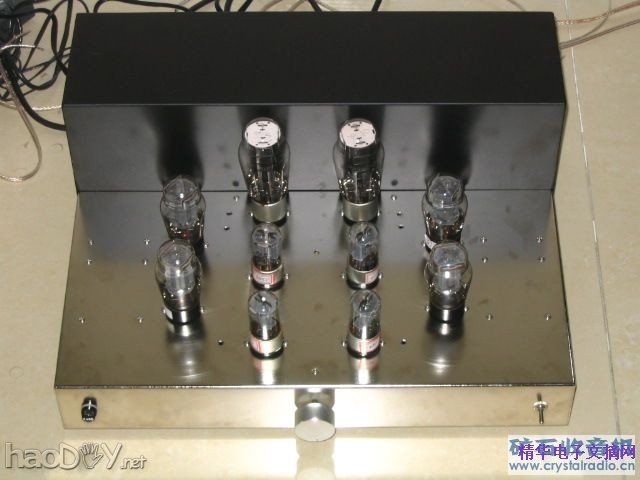

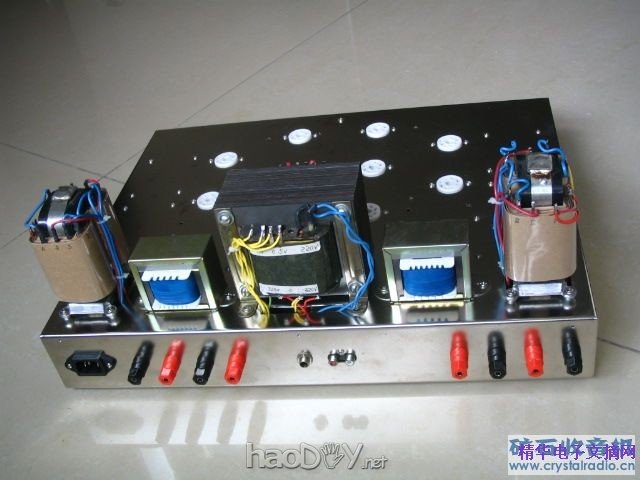

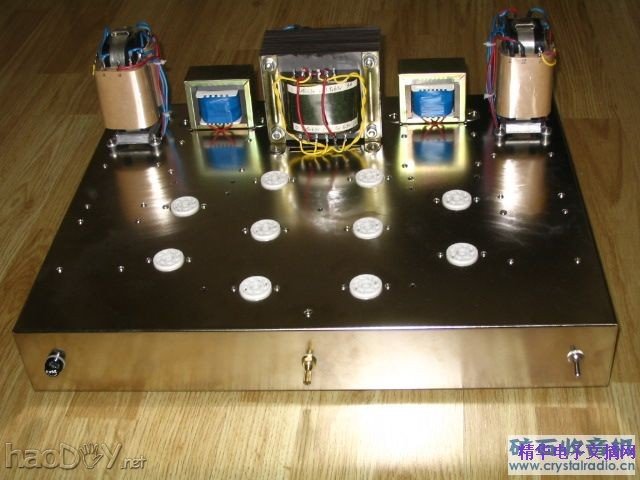

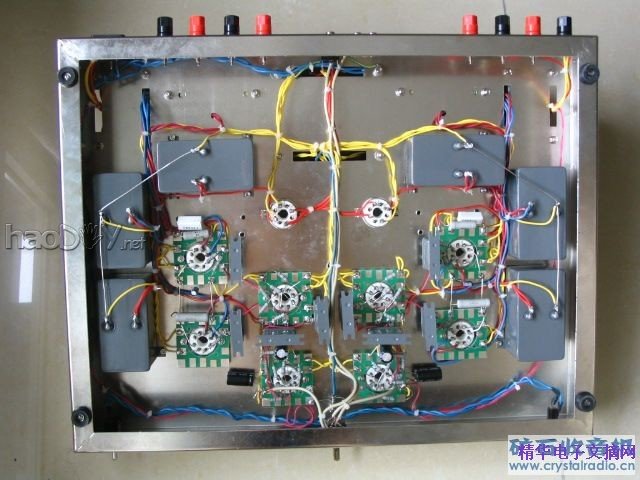

下面就是电路图和实物照片。

6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作



6n8p+6L6(6p3p)超线性推挽胆机功放制作

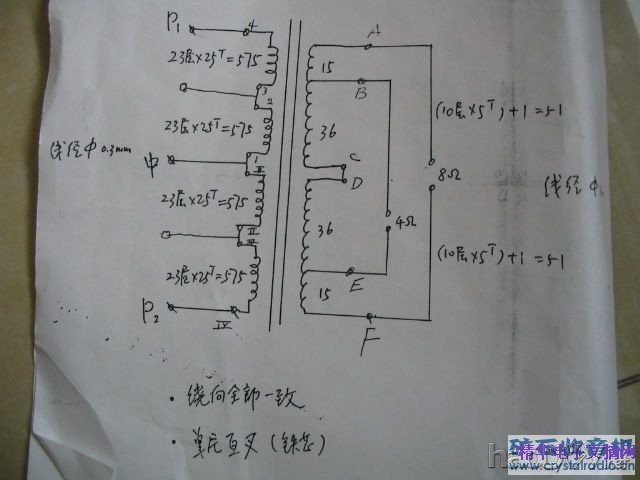

输出变压器绕制

6n8p+6L6(6p3p)超线性推挽胆机功放制作
