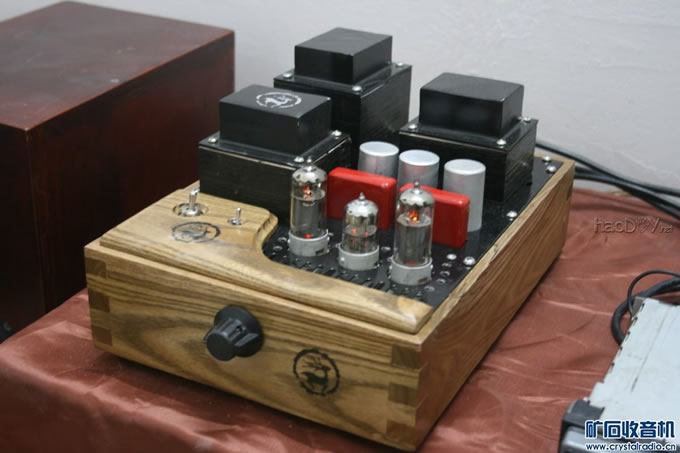

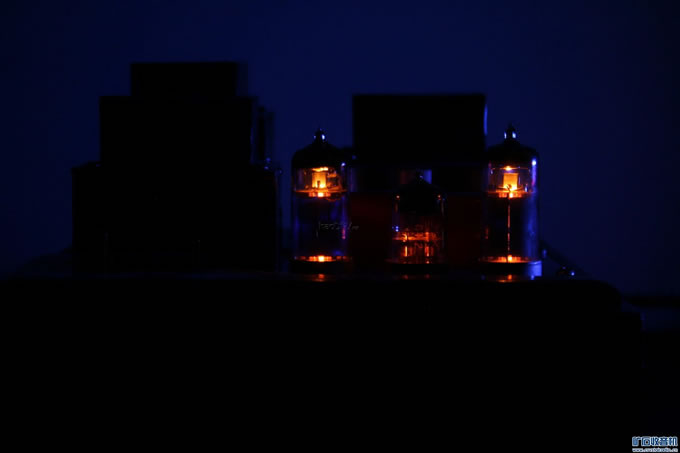

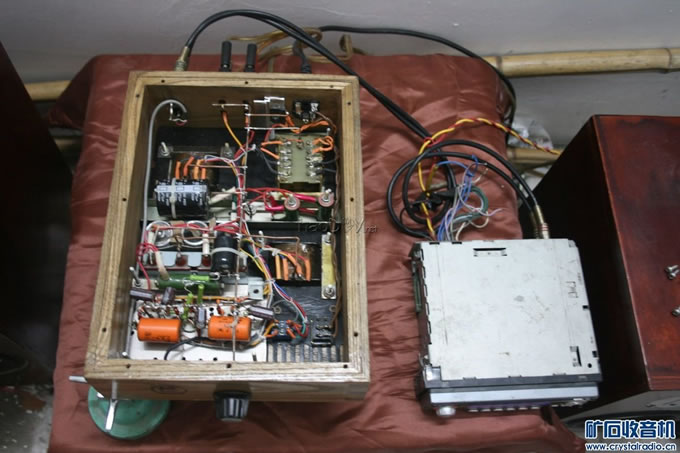

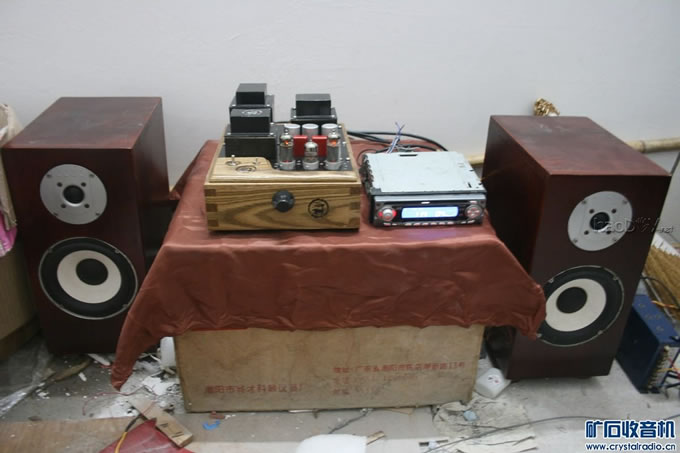

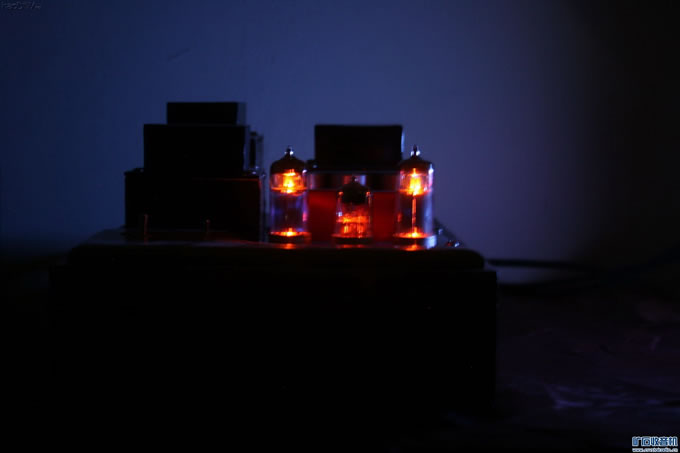

以前做了个6P1，但摆在那里总觉得不爽，于是就把它推倒重来。这台机全是用旧物品作，所以说是廉价的。 1.木机箱框是梨木（朋友做柜子的角料）。自己加工，比较粗糙。（过程没拍下相片） 2.上下板是用旧的功放底盘一分为二刚好够用。（开孔等也是自己做，过程省） 3.6P1、6N2为拆机管。 4.电牛是用拆老虎机的电牛，86片叠厚5CM自己绕，输出单230V石整流，两组6.3V，本来是要一组双3.15V的，但后来测量发现有一边是3.0V一边是3.3V，应该是绕的时候记错了。电牛连续开一个早上，温度微温。 5.输出牛是用旧黑白电视机电牛拆了重做，用MM2绕法。两只输出牛直流电阻基本一致。 6.电容、电阻都是拆机品。 7.牛盖是用角铁焊，（同学帮做） 8.电路图是用坛上的，在这就不发了。 9.音箱是自己用1.8CM（实际上只有1.68CM）粘合板自己做，喇叭是LG（在本地一个以前开音响店买的,4个喇叭一起50元。） 10.使用体会：不接音源无电流声，接JVC车机放的CD无电流声，接LP无电流声，但接唱放的时候有电流声（应该是唱放没做好）。声音自我感觉良好。 这个是用13秒爆光拍的。右边光线是有一个JVC车机的背光。   全景图，在自家楼顶一个小房里，尚未整理。   内部图还算比较乱。
